VINCENT SV-237 Instructions For Use Manual

Integrated hybrid class a stereo amplifier
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Vincent
Bedienungsanleitung
deutsch
Instructions for use
english
Manuel d'utilisation
français
SV-237
Hybrid-Stereovollverstärker mit Class-A-Schaltung
Integrated Hybrid Class A Stereo Amplifier
Amplificateur hybride intégré stéréo classe A

Advertisement

Table of Contents
loading

Related Manuals for VINCENT SV-237

Summary of Contents for VINCENT SV-237

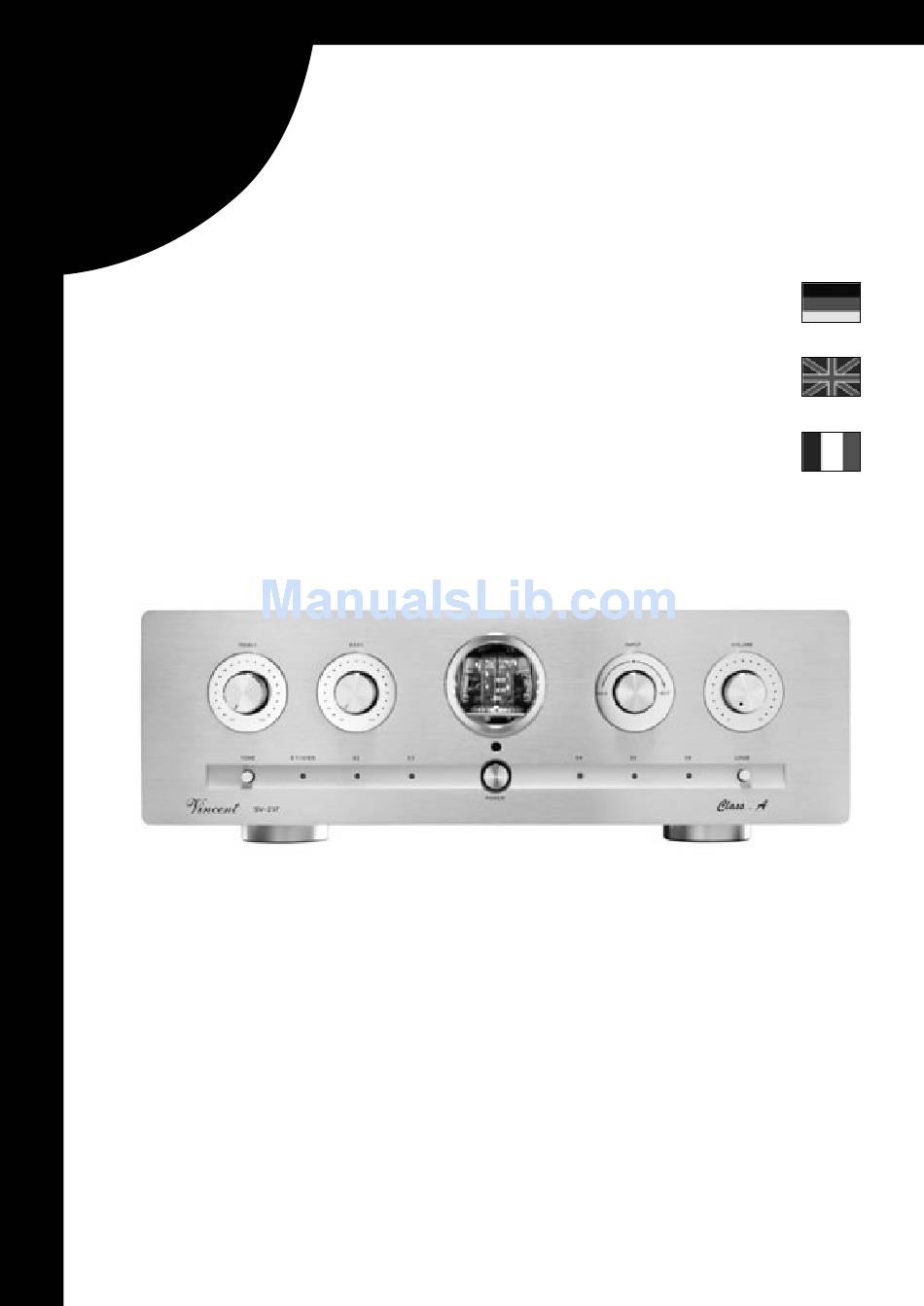

  • Page 1 Vincent Bedienungsanleitung deutsch Instructions for use english Manuel d‘utilisation français SV-237 Hybrid-Stereovollverstärker mit Class-A-Schaltung Integrated Hybrid Class A Stereo Amplifier Amplificateur hybride intégré stéréo classe A...
  • Page 2 à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part. Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

  • Page 3: Table Of Contents

    Remote control Installation Operating the appliance Tips Search for errors Technical Specifications Glossary english Consignes de sécurité Autres consignes Contenu de la livraison Description de l'appareil Télécommande Installation Utilisation de l'appareil Conseils Résolution de problèmes Caractéristiques techniques Glossaire français Vincent...

  • Page 4: Sicherheitshinweise

    Damit Sie sich nicht unbeabsichtigt hoher Verwenden Sie das im Lieferumfang enthaltene oder Lautstärke aussetzen, stellen Sie vor dem Wechsel des andere Netzkabel von Vincent. Eingangskanals stets einen niedrigen Wert ein. Ausschalten Schalten Sie das Gerät jedes Mal aus, Reinigen bevor Sie andere Komponenten bzw.

  • Page 5: Weitere Hinweise

    Unterlage. Um das Klangpotential Ihres Systems weder komplett noch auszugsweise kopiert oder optimal auszunutzen, empfehlen wir, die Geräte verteilt werden. auf Vincent Racks zu platzieren und nicht aufein- ander zu stellen. Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

  • Page 6: Lieferumfang

    Der legende beginnend vom SV-236 über SV-236MK Verstärker beherrscht stets die komplexe Last (Box) mündet in den SV-237, einem Verstärker der in ohne angestrengt zu klingen. Die Vorstufensektion seiner Preisklasse nahezu konkurrenzlos ist und wurde in der zweiten Stufe mit 6N1P Röhren die wenigen kleinen Schwächen der Vorgänger -...
  • Page 7 Dieser Knopf aktiviert und deaktiviert eine Hiermit kann die Lautstärke des Systems erhöht Klangkorrektur für niedrige Lautstärkebereiche. oder verringert werden. 6. TONE: Klangregelung ein-/ausschalten Umgehung (Bypass) der Klangregelung, welche an den Drehknöpfen BASS (2) und TREBLE (1) ein- gestellt wurde. Vincent...
  • Page 8 Hier können bis zu fünf Quellgeräte mit Stereoton- wei se im Kapitel „Installation“ für den Fall, dass zwei Hochpegelausgang angeschlossen werden. Lautsprecherpaare angeschlossen werden sollen. 14. USB: Eingangsanschluss Schließen Sie hier Ihren PC, Laptop, o.ä. per USB- B/A Kabel an. Vincent...

  • Page 9: Fernbedienung

    Zeit nicht benutzt wird. Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der örtlichen Um - welt schutzbestimmungen zu entsorgen und nicht in den Hausmüll zu geben. c) Schließen Sie das Batteriefach der Fernbedienung. Verwenden Sie ausschließlich Mikrozellen der Größe AAA (LR3) Vincent...
  • Page 10 (11) und Vorstufenausgang „PRE OUT“ (12) ab. 19. Eingangswahltasten Wählen Sie hiermit die Musikquelle, die Sie hören möchten. 20. DIMMER: Helligkeitseinstellung für die Beleuchtung des Röhrenfensters (3) an der Gerätevorderseite. 21. VOLUME und VOLUME Lautstärketasten Verändern Sie hiermit die Lautstärke des Systems. Vincent...

  • Page 11: Installation

    Cinch-Steckers mit dem äußeren Kontakt der Cinch- zuschöpfen, sollten nur hochwertige Lautsprecher- Buchse kann bei eingeschalteten Geräten im und Verbindungskabel, beispielsweise Vincent schlimmsten Fall zur Beschädigung der Geräte füh- Kabel, verwendet werden. Bevorzugen Sie ren. Nehmen Sie deshalb niemals Änderungen an geschirmte Audio-Kabel.
  • Page 12 Es können bis zu fünf Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Bei den Eingangsanschlüssen handelt es sich um elektrisch gleichwertige Hochpegeleingänge mit Cinch-Buchsen. Sie haben eine identische Funktion, sie unterscheiden sich lediglich durch die Beschriftung. SV-237 CD-Player, Tuner, DVD-Player, etc. LINE OUT Cinch-Verbindung ANSCHLUSS EINES AUFNAHMEGERÄTES...
  • Page 13 Stereo-Musikwiedergabe, eventuell auch in einem anderen Raum, verwendet werden sollen. Diese Laut - spre cher werden dann an die Ausgänge zusätzlicher Endverstärker angeschlossen. Die Ausgangs - anschlüsse „PRE OUT“ (12) des SV-237 werden mit den Eingangsanschlüssen der Endstufe(n), welche meist mit „INPUT“, „POWER AMP IN“ oder „MAIN INPUT“ beschriftet sind, verbunden.
  • Page 14 Ist die hier beschriebene Arbeitsweise nicht erwünscht, reicht es meist, die in diesem Abschnitt beschrie- benen Kabelverbindungen wegzulassen. Der SV-237 besitzt zwei Ausgangsanschlüsse für die Einschaltsteuerung. Damit kann er das Schaltsignal für weitere Komponenten einer Stereoanlage erzeugen und ausgeben. Zwei Geräte, welche das Schaltsignal erhalten sollen, können direkt an den beiden „POWER CONTROL“-Ausgängen (16) ange-...
  • Page 15 ANSCHLUSS DER LAUTSPRECHER An den Verstärker SV-237 können entweder ein Lautsprecherpaar oder auch zwei Lautsprecherpaare angeschlossen werden. Beide Ausgänge bekommen dasselbe Stereosignal. Für jeden Lautsprecher finden Sie am Gerät zwei Lautsprecherklemmen (positiv + und negativ –), welche mit einer Seite eines Lautsprecherkabels verbunden werden.
  • Page 16 Lautsprecherpaar betrieben, können alle Lautsprechertypen mit einer Nennimpedanz von minde- stens 4Ω angeschlossen werden. Achten Sie auf die richtige Polung der Lautsprecherkabelanschlüsse. Der positive Kontakt ist meist rot und oft mit „+“ markiert. Die markierte Leitung des Lautsprecherkabels muss mit dem positiven Anschluss verbunden werden. Vincent...

  • Page 17: Bedienung Des Gerätes

    Intensität. Die Einstellung wird nur wirksam, wenn der „TONE“-Knopf (6) Klangs verändern gedrückt ist. Die Klangregelung wirkt sich auf die Signale der Lautsprecher und des Vorstufenausgangs „PRE OUT“ (12) aus, das Signal des Ausgangs „REC OUT“ (11) bleibt davon unbeeinflusst. Vincent...
  • Page 18 Sobald Sie nun mit Ihrer Media-Abspielsoftware am PC (o.ä.) Musik USB-Eingangs wiedergeben, empfängt der SV- 237 dieses Signal am USB-Eingang (14) und gibt dieses über die Boxen an den Lautsprecheranschlussklemmen aus. Die Steuerung der einzelnen Titel, findet über den PC (o.ä.) statt. Vincent...

  • Page 19: Weitere Tipps

    Fernsehers oder in Verbindung mit Personal com pu - Schutzleiterwirkung bleibt erhalten. tern, elektrostatischen Lautsprechern, Sub woofern, Plattenspielern oder Kopfhörerverstärkern hervor- Ist das Brummgeräusch durch eigene Versuche gerufen, sofern eine Audioverbindung zum nicht zu beseitigen, wird Ihnen Ihr Fachhändler Verstärker besteht. weiterhelfen. Vincent...

  • Page 20: Fehlersuche

    Prüfen und befestigen Sie die Lautsprecher - angeschlossen oder defekt. kabel an den Klemmen des Verstärkers und an den Lautsprecheranschlüssen. Die Kabel beider Lautsprecher eines Lautsprecherpaares dürfen nicht an unterschiedlichen Lautspre - cher anschlüssen (A bzw. B) der Verstärker - rückseite angeschlossen sein. Vincent...
  • Page 21 7m Entfernung und möglichst frontal auf das zu weit seitlicher Position betätigt. Gerät zu richten. Gerät nicht eingeschaltet. Schalten Sie das Gerät ein. Siehe Abschnitt „Netzbrummen“ im Kapitel Siehe Abschnitt „Netzbrummen“ im Kapitel Tiefton- Brummen „Weitere Tipps“. „Weitere Tipps“. zu hören Vincent...

  • Page 22: Technische Daten

    1 x REC stereo Cinch, 1x PRE stereo Cinch, 1x USB, 2 x Power Control (3,5 mm Klinkenbuchse), 4 x 2 Lautsprecherklemmen Maße (BxHxT): 430 x 150 x 435 mm Gewicht: 20,4 kg Farbe: schwarz/silber Röhren: 1 x 12A7; 2x 6N1P-EV Vincent...

  • Page 23: Lexikon/Wissenswertes

    Stecker als auch verwendete Kabel bestehen aus bis 0,5 mV am Phono-MC-Eingang. einem stabförmigen Innenleiter und einem zylin- derhüllenförmigen Außenleiter. Damit lässt sich ein Mono-Audiosignal oder ein Videosignal über- tragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung“ („unbalanced“) genannt. Vincent...

  • Page 24: Safety Guidelines

    Use the power Be careful with the volume setting, therefore, in order cable supplied or another one from Vincent. to prevent damage to hearing. So that you do not expose yourself to high volumes unintentionally, always set to a low level before changing the input channel.

  • Page 25: Other Instructions

    Vincent racks and not putting them Vincent is a registered trademark of Sintron Vertriebs on top of each other. GmbH, 76473 Iffezheim.

  • Page 26: Included In Delivery

    The highest manufacturing stereo integrated amplifiers are preferred. quality and excellent value for money go without The SV-237 is a remote-controlled stereo integra- saying. Naturally, it all comes with the highest ted amplifier. It combines the advantages of both quality workmanship and an outstanding price transistor amplifiers and tube amplifiers.

  • Page 27: Front View

    6. TONE: tone control If deactivated, audio signals bypass the tone con- trol that has been set with the dials BASS (2) and TREBLE (1). Vincent...

  • Page 28: Rear View

    13. INPUT: input connectors are connected. Here you find six stereo RCA inputs for the source equipment with analogue stereo (line level) audio output. 14. S1/USB: input connector Here you can connect a PC, laptop etc. by a USB B/A cable. Vincent...

  • Page 29: Remote Control

    For environmental reasons, used batteries should be disposed of in accordance with local environ- mental regulations and not put with domestic waste. c) Put the compartment cover back on and close the battery compartment. Only use AAA (LR3) size batteries. Vincent...
  • Page 30 20. DIMMER: tube illumination setting This setting affects the brightness of the illuminati- on of the tube display window (3). 21. VOLUME und VOLUME These buttons change the amplifier’s volume setting for the speakers and the preamplifier output (12). Vincent...

  • Page 31: Installation

    Vincent cables, should be To avoid this hazard, connect or disconnect only in used. Your local stockist will be glad to advise you switched-off state and more than one minute after about this.

  • Page 32: Connection Of A Recording Device

    All six inputs represent electrically equivalent standard high level inputs with RCA connection. They have an identical function and differ only in name. SV-237 CD player, tuner etc.

  • Page 33: Power Control

    The amplifier out- put connections “PRE OUT” (12) must be connected with the input connectors of the main amplifier, in most cases labelled “INPUT”, “POWER AMP IN” or “MAIN INPUT”. SV-237 Stereo main amplifier RCA connection INPUT Instead of the stereo main amplifier shown here you can alternatively use two mono main amplifiers.
  • Page 34 The SV-237 is equipped with two output connectors for the power control. Here, the switching signal gene- rated by the amplifier is available for other components of the system. Two HiFi components that are able to react to the power control signal can be connected directly to the amplifier's power control outputs (16).

  • Page 35: Connection Of The Loudspeakers

    Plug the other end of the power cable into a mains socket. CONNECTION OF THE LOUDSPEAKERS Either a single pair of loudspeakers or two speaker pairs can be connected to the amplifier SV-237. Both stereo outputs are identically provided with the signal of the currently selected input. For each loudspea- ker you will find two connector screws (positive + und negative –) at the amplifier's backside.
  • Page 36 4 Ω can be used. Consider correct polarity, the positive contact is mostly marked red or with “+”. The side of the speaker cable that has to be connected with the positive socket has a marking. Vincent...

  • Page 37: Operating The Appliance

    At the front panel: If you turn the dial “INPUT”, you select one of the devi- ces connected to the inputs on the back of the SV-237 (13) for playback. INPUT (4) Using the remote control: A short touch on the button for the desired input channel (e.g.
  • Page 38 Use of the USB-input As soon as you now play music with your media-player software at the PC (or similar device), the SV-237 receives this signal at the USB-port (14) and displays this through the boxes to the loudspeaker terminals.

  • Page 39: Tips

    Experience shows that this problem is mainly cau- sed by antenna-connected components (as TV-sets If the problem occurs and cannot be solved by or Tuners), personal computers, electrostatic loud- yourself your audio specialist dealer will help you. Vincent...

  • Page 40: Search For Errors

    The cables coming from both the speakers of a speaker pair must not be connected to different terminal sets (e.g. one A and one B) on the back of the amplifier. Vincent...
  • Page 41 The unit is not switched on. Switch on the unit. See section "Net frequency noise" in the chapter "Tips". Humming low frequency noise is audible, even as no audio source is playing back Vincent...

  • Page 42: Technical Specifications

    1 x USB, 2 x Power Control (3.5 mm jack socket), 4 x 2 speaker clamps Dimensions (W x H x D): 430 x 152 x 435 mm Weight: 20,4 kg Colour: black / silver Tubes: 1 x 12AX7; 2 x 6N1P-EV Vincent...

  • Page 43: Glossary

    Dynamic The volume difference between the quietest and the loudest sounds possible in audio signals (with - out distortion or transition to noise). Dolby-Digital and DTS soundtracks allow very high dynamics and produce excellent cinema-like effects. Vincent...

  • Page 44: Consignes De Sécurité

    Ne saisissez pas l'appareil avec les mains mouillés changer de canal d'entrée pour ne pas être exposé ou humides. Utilisez le câble fourni ou un autre sans le vouloir à une plus forte puissance sonore. câble de Vincent. Arrêt Arrêtez chaque fois l'appareil avant de Nettoyage raccorder ou de retirer d'autres composants ou les Débranchez le connecteur avant de...

  • Page 45: Autres Consignes

    Pour cette rai- nous vous recommandons de placer les appareils son, des modifications de design et de construction sur des racks Vincent et de ne pas les poser l'un technique liées au progrès sont possibles. sur l'autre.

  • Page 46: Contenu De La Livraison

    Loudness. Comme innovation du modèle pré- stéréo de puissance. cédent SV 236, cet appareil est équipé de rac- Le SV-237 est un amplificateur integré stéréo avec cords pour la commande de puissance (Power télécommande. Il associe les avantages des ampli- Control) et d’un boîtier amélioré.
  • Page 47 (haut-parleurs et la sortie de préamplificateur). 6. TONE : activation/désactivation du réglage de la tonalité Dérivation (Bypass) du réglage de la tonalité, qui a été réglée à l’aide des boutons tournants BASS (2) et TREBLE (1). Vincent...
  • Page 48 être raccordées. Six bornes d’entrée stéréo RCA pour appareils sour- ce avec sortie son stéréo analogique de haut niveau. 14. USB: Raccord d’entrée Connectez, votre ordinateur de bureau, votre ordinateur portable ou autre équipement similaire via le câble USB B/A. Vincent...

  • Page 49: Télécommande

    Eliminez les piles usagées conformément aux dis- positions locales de protection de l'environnement c) Remettez le couvercle du compartiment et fer- et ne les jetez pas avec les ordures ménagères. mez le compartiment des piles. Utilisez exclusivement des piles rondes AAA (LR3). Vincent...
  • Page 50 écouter la reproduction. 20. DIMMER Ajustage de luminosité pour l'éclairage de la fenê- tre de tubes (3) à la face d'appareil. 21. VOLUME et VOLUME touches de volume Servent à modifier le réglage du volume du système. Vincent...

  • Page 51: Installation

    RCA, peut dans le pire des cas, provoquer des câbles de liaison et de haut-parleurs de quali- une détérioration des appareils, lorsque ceux-ci té supérieure, par exemple des câbles Vincent. sont sous tension. C’est pourquoi, il ne faut jamais Utilisez de préférence des câbles audio blindés.
  • Page 52 « INPUT » il s’agit d’entrées haut niveau de qualité électrique standard iden- tique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation. SV-237 p. ex. lecteur CD, tuner...
  • Page 53 « PRE OUT » (12) de l’amplificateur sont raccordées avec les prises d’entrée de l’étage ou des étages de sortie, qui sont généralement désignées par « INPUT », « POWER AMP IN » ou « MAIN INPUT ». SV-237 e. g. amplificateur de puissance stéréo...
  • Page 54 L’appareil SV-237 possède deux prises de sortie pour la commande de commutation. On peut ainsi y rac- corder directement deux appareils (16). S’il y a plus de deux appareils raccordés, qui doivent être com- mandés, il sera nécessaire, de faire passer la liaison de commande entre l’amplificateur et les autres...
  • Page 55 à une prise secteur. BRANCHEMENT DES HAUT-PARLEURS On peut raccorder à l’amplificateur SV-237 une paire de haut-parleurs ou aussi deux paires de haut-par- leurs. Les deux sorties reçoivent le même signal stéréo. Pour chaque haut-parleur vous trouverez sur l’ap- pareil deux bornes de serrage (positive + et négative –), auxquelles vous pouvez raccorder une extrémi-...
  • Page 56 Veuillez à la bonne polarité des raccordements des câbles de haut-parleurs. Le contact positif est généralement de couleur rouge et marqué du signe « + ». Le conducteur marqué du câble de haut- parleur doit être relié à la borne positive. Vincent...

  • Page 57: Utilisation De L'appareil

    Le réglage n’est activé que si le bouton « TONE » (6) a été des basses actionné. Le réglage du son agit sur les signaux des haut-parleurs et la sor- tie « PRE OUT » (12). Le signal de la sortie « REC OUT » (11) n’est pas modifié. Vincent...
  • Page 58 PC (ou autre équipement semblable), le SV-227 reçoit ce signal sur l'entrée USB (14) et transmet ce signal aux enceintes via les bornes de raccordement des enceintes. La commande d'un titre isolé est exécuté sur le PC (ou autre équipement semblable). Vincent...

  • Page 59: Conseils

    (p. ex. amplificateur, récep- Si vous ne parvenez pas à éliminer vous-même ce teur, lecteur de CD, tuner, etc.) et la tête de lectu- ronflement, votre revendeur vous y aidera. re d’une platine tourne-disque connectée. On peut Vincent...

  • Page 60: Résolution De Problèmes

    Les câbles des deux haut- parleurs d’une paire de haut-parleurs ne doivent pas être raccordés à des bornes de haut-parleurs différents (A ou B) à l’arrière de l’amplificateur. Vincent...
  • Page 61 à une distance inférieure à 7 mètres, décalage latéral trop important. face à l’appareil sans décalage latéral. L’appareil n’est pas sous tension. Mettez l’appareil sous tension. Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». Bourdonnement audible des basses Vincent...

  • Page 62: Caracteristiques Techniques

    1 x USB, 2 x Power Control (3,5 mm prise Jack), 4 x 2 bornes de haut-parleur Dimensions (L x H x P) : 430 x 152 x 435 mm Poids : 20,4 kg Variante de couleur : noir / argent Tubes : 1 x 12AX7; 2 x 6N1P-EV Vincent...

  • Page 63: Glossaire

    2 à 5 mV à l’entrée phono MM ou 0,1 à 0,5 mV de gaine de cylindre. Un signal audio mono ou un à l’entrée phono MC. signal vidéo peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced). Vincent...
  • Page 64 Vincent Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient Ihnen als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes. Please keep the receipt, store it together with this manual. The receipt is your proof for the beginning of the warranty period.

Table of Contents
