CONTENIDOS
Información de diseño
Modelos disponibles .......................................................................40
Dimensiones del producto ..........................................................40
Planificación previa
Planificación de conductos .........................................................41
Soporte adecuado ..........................................................................41
Preparación para la instalación
Accesorios de los conductos .....................................................42
Suministro de energía ...................................................................43
Herramientas y materiales requeridos .................................43
Quite el envoltorio .........................................................................44
Controle las piezas de instalación ..........................................44
Establezca la altura de instalación .........................................45
Instrucciones de instalación
Instalación - Ventilación hacia el exterior ..................46-51
Paso 1, Conductos, ubicaciones del cableado ................46
Paso 2, Preparación de pared o cielorraso
y del gabinete ...................................................................46
MODELO DISPONIBLES
Modelo ZV30HS
Esta campana puede instalarse con ventilación hacia el
exterior, o puede instalarse para realizar una operación
de recirculación. Todas las piezas necesarias para la
operación de recirculación se incluyen con la campana.
No se requieren kits adicionales.

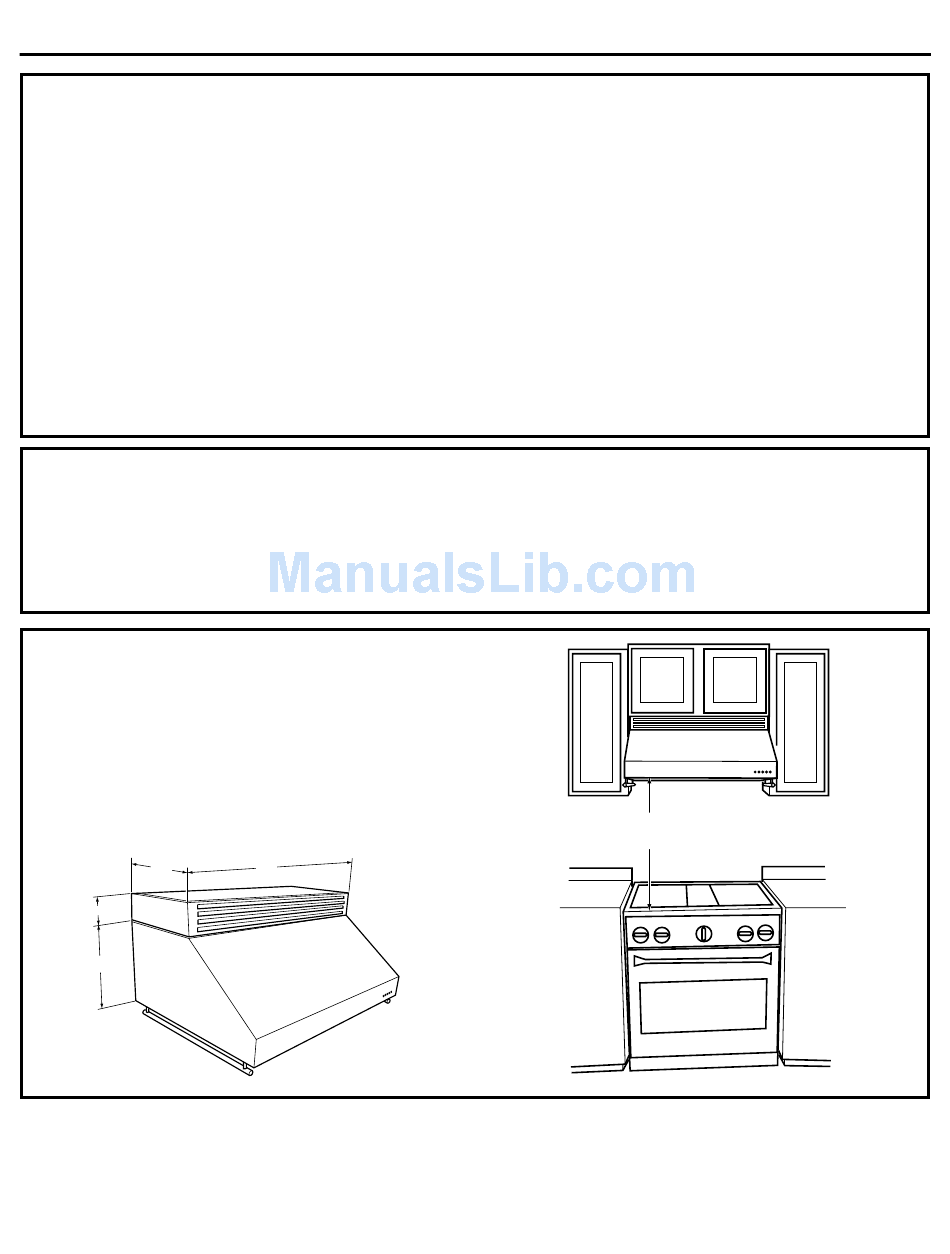

DIMENSIONES Y MARJENS DEL PRODUCTO
La campana de ventilación debe instalarse a un mín. de 24"
y un máx. de 36 sobre la superficie de cocción.
"
NOTA: La altura de instalación debe medirse desde
la superficie de cocción hasta la parte más baja
de la campana. Los conductos que van desde la
parte superior de la campana pueden ocultarse en
el sofito y/o en el gabinete superior. No se proveen o
requieren accesorios de cobertura de conductos.
12"
3-1/2"
10-1/2"
Información de diseño
30"
Paso 3, Montaje de la campana a la
parte inferior del gabinete .........................................48
Paso 4, Conexión de los conductos ........................................50
Paso 5, Conexión de la electricidad ......................................50
Paso 6, Instalación de los filtros de grasa
con deflectores y bandeja colectora ....................51
Paso 7, Finalice la instalación ...................................................51
Instrucciones de instalación
Instalación - Recirculación .................................................52-55
Paso 1, Ubicaciones del cableado ..........................................52
Paso 2, Preparación de la pared y gabinete ......................52
Paso 3, Montaje de la campana a la parte
inferior del gabinete ......................................................53
Paso 4, Conexión de la electricidad ......................................54
Paso 5, Instalación del filtro de carbón ................................55
Paso 6, Instalación de los filtros de grasa
con deflectores y bandeja colectora ....................55
Paso 7, Finalice la instalación ...................................................55
Esta campana de ventilación puede instalarse sobre
cualquier estufa eléctrica o a gas de 30", incluyendo las
estufas o cocinas Monogram Professional menores a 36".
24" Min.
36" Max.
40
