Connexions de système

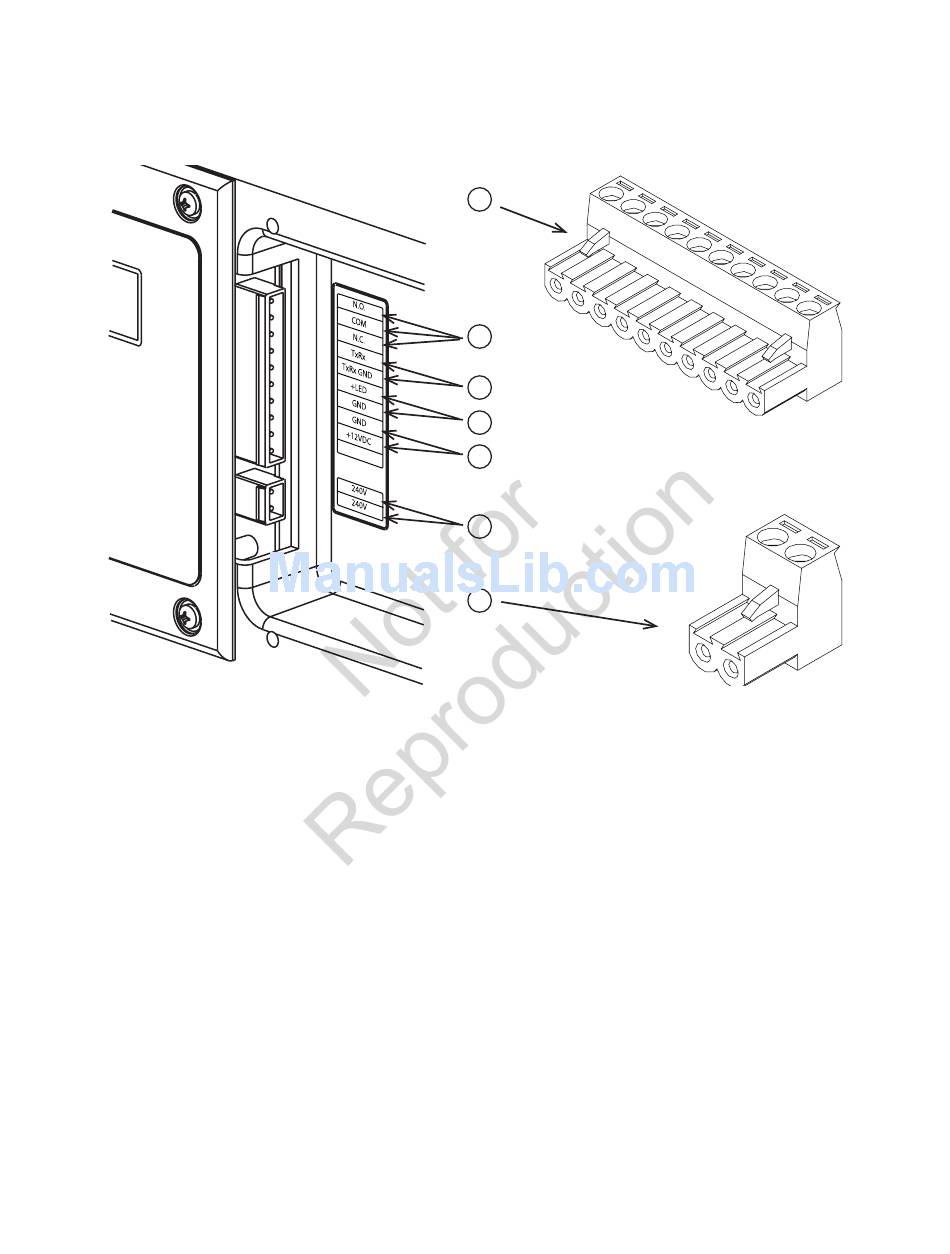

Sauf pour la puissance de sortie et les connecteurs de masse, tous les câbles de signaux sont branchés à des fiches de
connexion à deux ou à dix broches. Comparez cette illustration à votre génératrice afin de vous familiariser avec l'emplacement
des connexions importantes suivantes. Faites le décompte vers l'emplacement approprié de la broche sur le connecteur du
tableau de commande car un alignement visuel avec le décalque peut être trompeur :
A - Branchement de la prise à deux mâle :
B - Contacts de défaillance — Utilisez les bornes NO, COM et
NC pour raccorder une alarme, un voyant, etc. pour vous
alerter en cas de défaillance. Les contacts changent d'état
lors d'une condition de défaillance.
C - Communication du commutateur de transfert
— Raccordez-vous au tableau de commande
du commutateur de transfert de l'interface de
communication à l'aide d'un fil de cuivre à paire torsadée
de 18 AWG.
• P our un branchement d'une puissance de sortie de 12kW, utilisez un fil de cuivre du minimum volt 300, 75 °C – 90 °C
d'A.W.G. de #8, (tableau 310.16, 100 pi de NEC de réf. Employez le code électrique national pour des facteurs de correction
et câblez les calculs de taille.)
• P our un branchement d'une puissance de sortie de 15kW, utilisez un fil de cuivre du minimum volt 300, 75 °C – 90 °C
d'A.W.G. de #6, (tableau 310.16, 100 pi de NEC de réf. Employez le code électrique national pour des facteurs de correction
et câblez les calculs de taille.)
• P our un branchement à une ligne d'alimentation de service, utilisez un fil de cuivre d'au moins d'A.W.G. de #14, 300 volts,
75 °C 90 °C
• P our une communication du commutateur de transfert, utilisez un fil de cuivre avec deux conducteurs torsadés d'A.W.G.
de#18, d'une longueur maximale de 60 m (200 pieds), 300 volts, 75 °C – 90 °C.
• N e fixez qu'un fil à chaque vis de connexion.
• S errez les vis de la fiche de connexion à 7 lb/po (7,9 newtons-mètres).
14
A
B
C
D
E
F
G
D - Sortie de panneau DEL à distance — Utilisez cette
sortie pour raccorder le panneau DEL à distance
supplémentaire fourni avec la génératrice. Si certains
problèmes sont détectés dans la génératrice, le panneau
DEL à distance clignotera un certain nombre de fois.
E - Prise de +12 volts C.C., 5 ampères —
Alimentation interne.
F - Alimentation de service de 240 volts — Utilisez pour
raccorder les fils de service du commutateur de transfert
à la génératrice.
G - Branchement de la prise à dix mâle
