• Ces distances sont données afin de procurer des
directives reliées à l'emplacement de la génératrice
relativement aux combustibles, au refroidissement de la
génératrice et à l'entretien SEULEMENT.
• Les distances minimum sont indiquées sur l'illustration.
Les quatre côtés de la génératrice ne peuvent être dans
un espace fermés ou limités, même si les distances
minimum sont respectées. NE connectez PAS (A) et/ou
(D) à (E).
• Un toit ne peut être installé.
• Il ne faut pas que le gaz d'échappement (C) s'accumule.
Le génératrice d'état d'attente a été fixé à son berceau de
montage avant l'expédition. Sauf si stipulé par un code local,
aucune dalle en béton n'est nécessaire.
Si le code local exige une telle dalle, coulez une dalle de
béton mesurant au moins 3 pouces (7,5 cm) d'épaisseur
et six pouces plus long et plus large que l'unité elle-même.
À l'aide de boulons d'ancrage de maçonnerie de 1/4 po
(0,64 cm) de diamètre (au minimum) et suffisamment longs
pour retenir l'unité, fixez l'unité à la dalle.

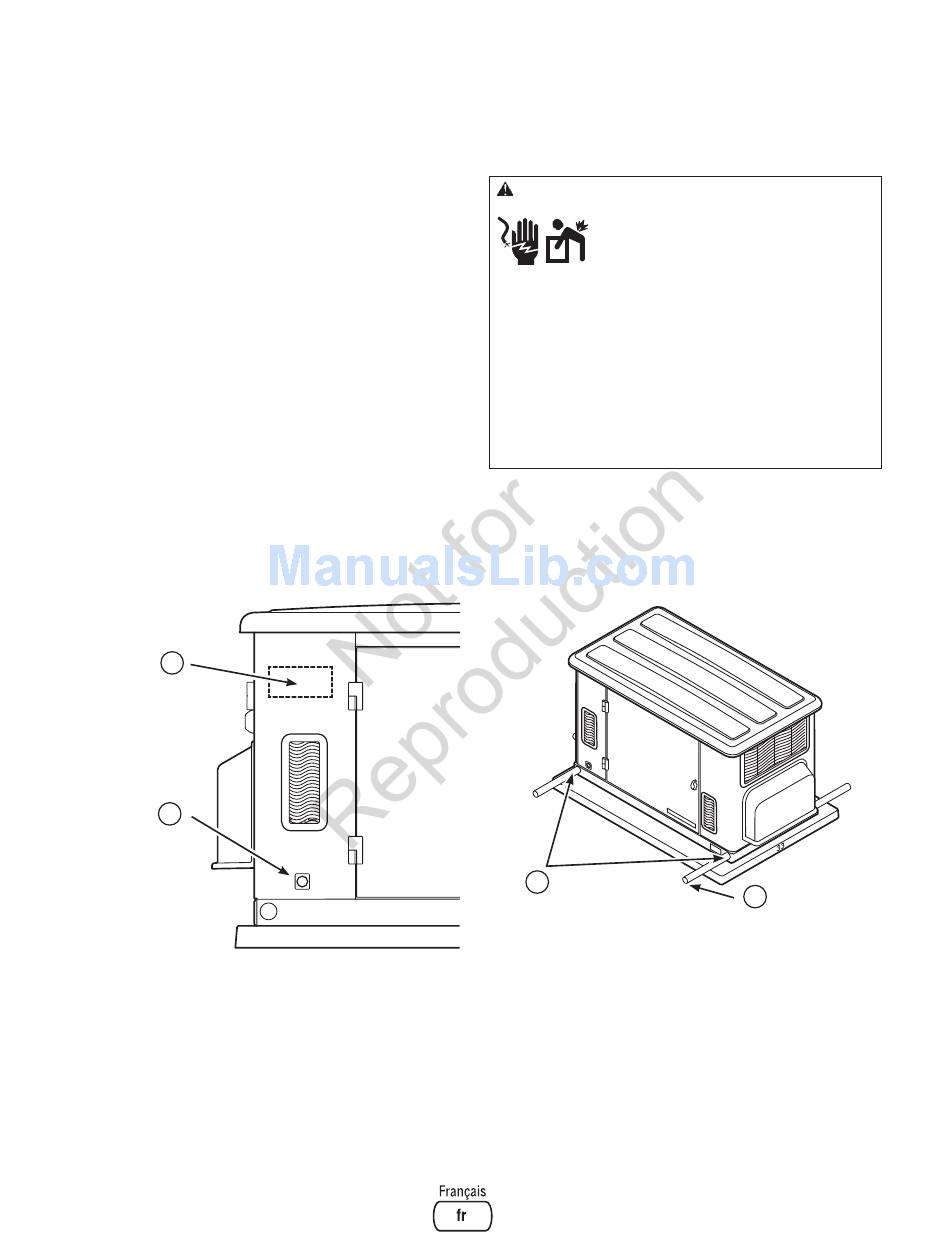

Dimensions pour l'admission du combustible et
l'entrée électrique
Le connecteur de prise de carburant de 3/4 pouce N.P.T. (B)
et l'endroit électrique d'admission (A) est montré:
A
B
Soulèvement de la génératrice
La génératrice pèse plus de 530 livres (240 kg). Il faut
utiliser des outils et de l'équipement appropriés et recourir
à un personnel qualifié pour chacune des phases de
manipulation et de déplacement de l'unité.
AVERTISSEMENT Tension dangereuse - Tout contact
avec les lignes d'électricité peut causer un
choc électrique ou des brûlures.
Risque de levage/Objet lourd - Peut
entraîner un claquage musculaire ou des
blessures au dos.
Si vous utilisez un appareil de levage, prenez garde de NE
PAS toucher aux lignes d'électricité.
NE soulevez ni ne déplacez PAS la génératrice sans aide.
Utilisez les tuyaux de levage tel que décrit dans la section
Levage de la génératrice. L'unité peut glisser sur les
tuyaux de levage lors du déplacement et ainsi causer
des blessures.
NE soulevez PAS l'unité par sa partie supérieure car cela
endommagera la génératrice.
Pour soulever la génératrice de façon manuelle, il faut deux
tuyaux (C) de 2 pieds (122 cm) de longueur et de 1 pouce
(2,54 cm) de diamètre (fournis par l'installateur). Insérez les
tuyaux à travers les trous de levage situés près de la base de
l'unité (D).
D
Vous pouvez également soulever l'unité à l'aide d'un
crochet ou d'un palan fixé aux tuyaux de levage, en autant
qu'une barre d'écartement soit utilisée pour s'assurer
que les chaînes ou les câbles soient dégagés du toit de
la génératrice.
Lorsque l'unité est en place, bouchez les trous de levage à
l'aide des bouchons de châssis qui sont fournis. À l'aide de
la peinture pour retouche fournie, effectuez les retouches de
peinture pour toute surface écaillée.
C
9
