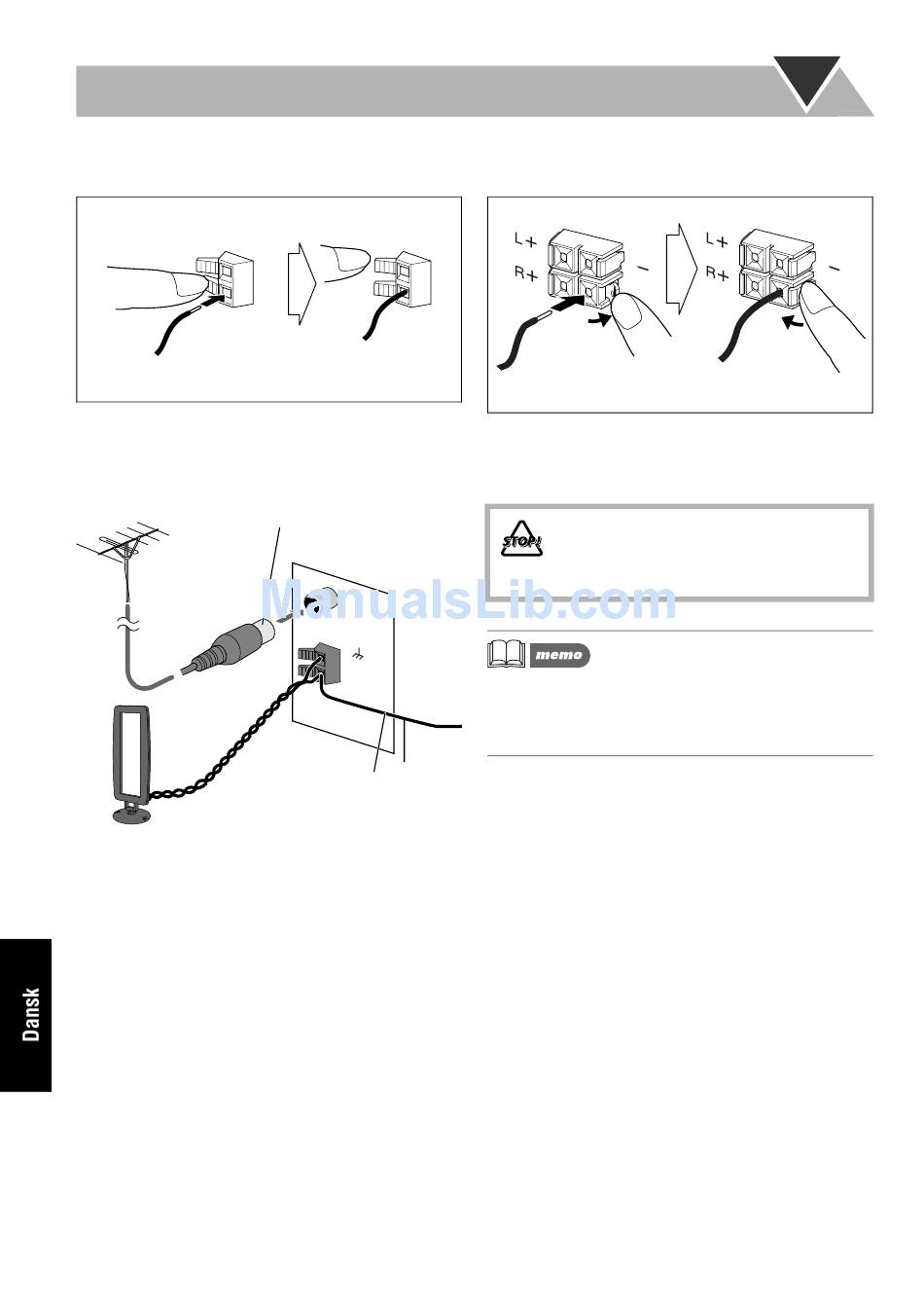

Tilslutning af AM-rammeantennen
Sørg for at tilslutte ledningen korrekt.
1. Hold
2. Sæt ind
Forbedring af FM/AM-modtagning
Afbryd den medfølgende FM-antenne,
Udendørs FM-
og tilslut den til en udendørs FM-
antenne
antenne med en 75 Ω ledning med
(medfølger ikke)
koaksialtype stik (IEC eller DIN45325).
Vinylbeklædt ledning (medfølger
ikke)
Stræk den ud horisontalt.
AM-rammeantenne
Hold den tilsluttet.
• Sørg for, at antennelederne ikke rører andre terminaler,
forbindende ledninger og netledningen. Antennen skal
holdes på afstand af anlæggets metaldele,
tilslutningsledninger og netledningen. Det kan forringe
modtagerforholdene.
5
Sådan forbindes højttalerkablerne
Sørg for at begge højttalere er tilsluttet korrekt og fast.
3. Slip
Når højttalerledningerne tilsluttes, skal
højttalerterminalernes polaritet afpasses: Den sorte ledning
til (–), og den røde ledning til (+).
F M
C O A
X L
7 5 Ω
A M
L O O
• Hvis AM-rammeantennens ledning eller højttalerledninger
P
A M
E X T
A N T
E N N
A
1. Frigør
2. Sæt ind
• Tilslut IKKE mere end én højttaler til hver
højttalerterminal.
• Lad IKKE højttalerledningernes ledere være
i kontakt med metalliske dele i anlægget.
er dækket med vinyl, aftages vinylen, så
antenneledningens eller højttalerledningernes spids
blotlægges ved at dreje vinylen.
3. Lås
