Instalación del calentador de aire
Ensamblaje del calentador
de aire
Dependiendo de la unidad, el vidrio
frontal puede venir embalado por
separado o se ha instalado en la
chimenea eléctrica.
1. Retire chimenea y el vidrio (si no
está ya instalado) con cuidado
de la caja, deseche la bolsa de
plástico y la gomaespuma de
embalaje.
2. Retire la guarnición de la
derecha, quitando los cuatro
(4) tornillos Phillips ubicados en el
lateral del calentador. (Figura 3)
3. Quitar el vidrio frontal, si es
necesario
4. Retire el bloque de gomaespuma
de dentro del calentador
(Figura 2).

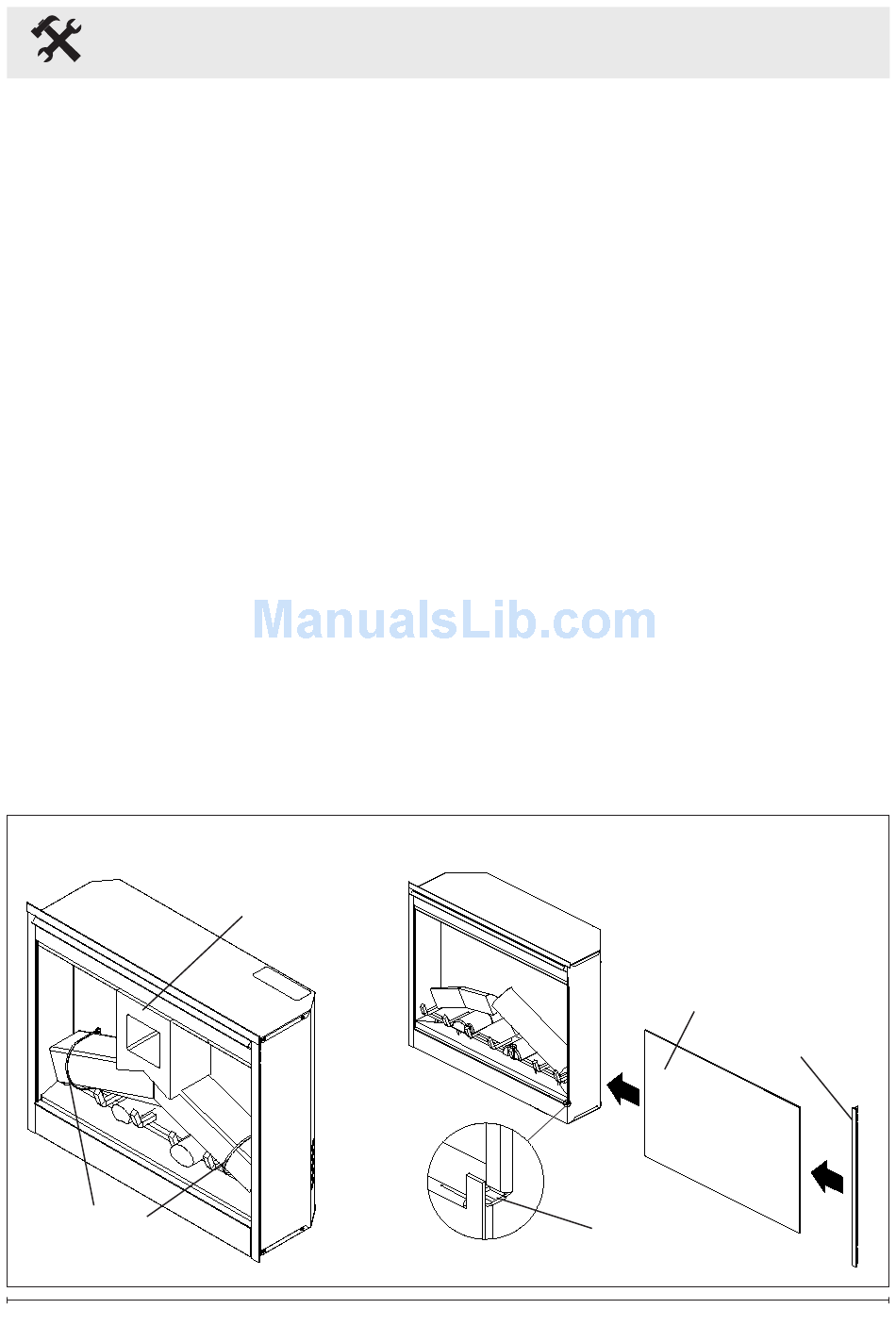

Figura 2
cables de
retención
Bloque de
gomaespuma
5. Con unas pinzas de filo cortante o
unas tijeras, corte y retire los dos
(2) cables de retención, como se
muestra en la Figura 2, y retire el
cartón que protege el conjunto de
leños.
6. coloque el cristal en la ranura de
la parte delantera del calentador
(Figura 3) y hágalo deslizar a lo
largo del calentador hasta que
llegue al extremo izquierdo.
7. Fije de nuevo la guarnición de la
derecha, atornillando los cuatro
(4) tornillos Phillips que quitó en
el paso 4.
Instalación del calentador de
aire
Instale el calentador de aire en el
manto (consulte las instrucciones de
montaje del manto).
Figura 3
Vidrio
Frontal
Guarnición
Ranura
