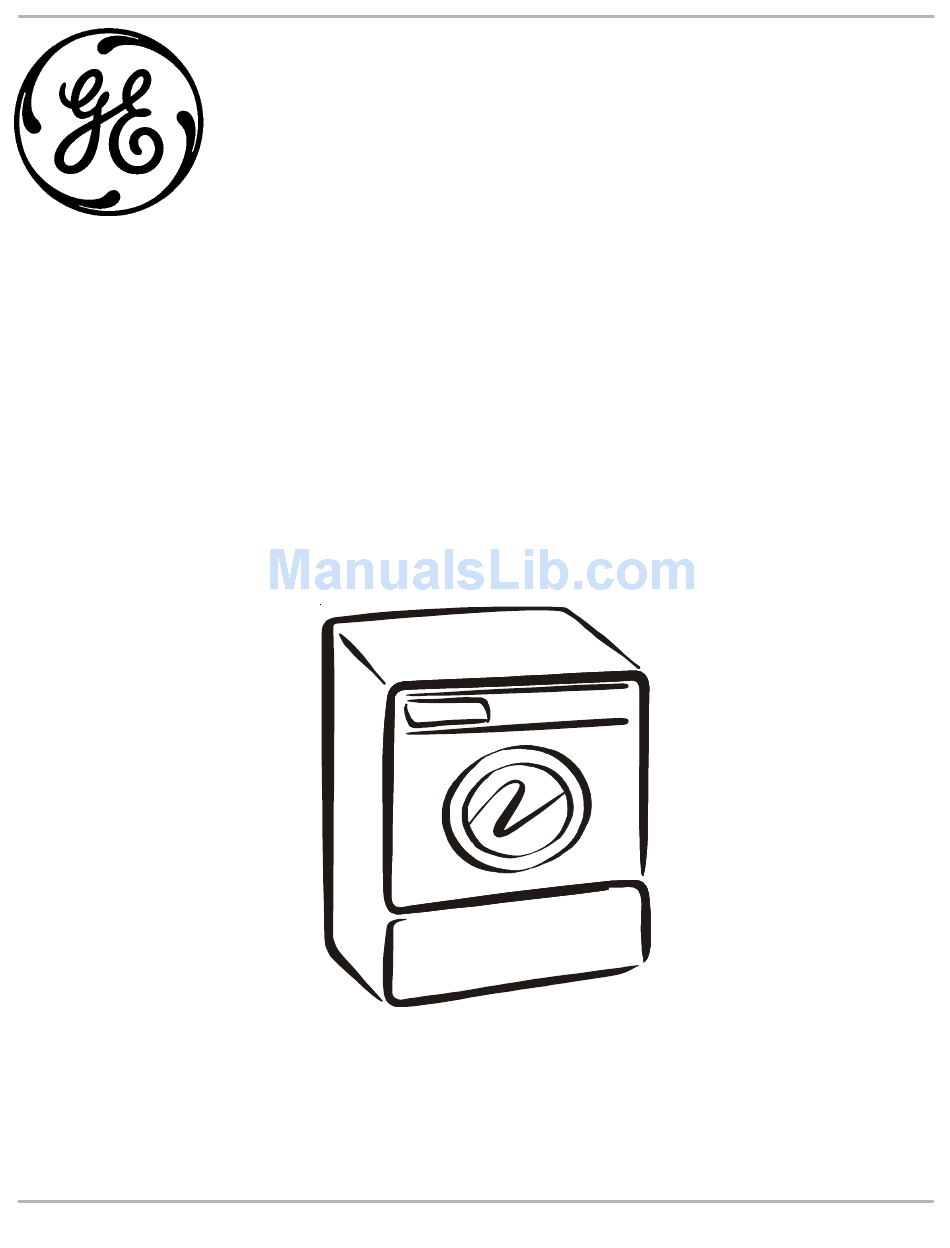

- Page 1 Coin- Operated Commercial Tumble Action Washer Installation Instructions and Use and Care Guide Machine À Laver Par Culbutage Commerciale à encaissement automatique Instructions d’installation et Guide d’utilisation et d’entretien P/N 134996400B (0711) www.GEAppliances.com...
-
Page 2: Table Of Contents
Product Record Before beginning installation, carefully read these instructions. This will simplify the For GE warranty information or to contact a GE Service Center, installation and ensure the washer is call 1-800-GE CARES or www.GEAppliances.com. In Canada installed correctly and safely. Leave these call 1-800-561-3344 or www.geappliances.ca. -
Page 3: Important Safety Instructions
Grounding type Grounding type wall receptacle wall receptacle Do not use or mix Avoid fire liquid chlorine bleach with Do not under hazard or electrical shock. Do not under any any circumstances circumstances cut, remove, other household chemicals cut, remove, Do not use an adaptor plug or bypass or bypass the grounding... -
Page 4: Pre-Installation Requirements
DRAIN REQUIREMENTS PRE-INSTALLATION REQUIREMENTS Models equipped with drain pump: Tools Required for Installation: 1. 1/4 in. nut driver 1. Drain MUST be capable of eliminating 17 gals (64.3 L) per 2. 3/8 in. socket with ratchet. minute. 3. 3/8 in. open end wrench. 4. -
Page 5: Rough-In Dimensions
ROUGH-IN DIMENSIONS < > (43.2) POWER CORD SIDE inch (cm) (11.2) > < (20.4) WATER INLETS UNDER COUNTER BACK inch (cm) (Figure 1). -
Page 6: Unpacking
UNPACKING 1. Cut the shipping carton along the dotted line along the base of the unit. 2. While in the carton carefully lay the washer on its back side. 3. Removethe styrofoam base. 4. Carefully return the washer to an upright position and remove the carton. -
Page 7: Coin Slide Installation
5. On machines equipped with drain pump, form COIN BOX ADJUSTMENT a U shape on the end of the drain hose, with The tight fit of the money box is set at the factory. Customer may the hose pointed toward the drain. loosen fit as desired by loosening the slotted nuts. - Page 8 STEP 6 STEP 3 Set new vend price by adding or removing the appropriate Remove coin slide from coin chute: block-out keys and/or dime inserts according to th Table • Unhook and remove the coin slide return spring. (see FIGURE 2). of Vend Prices •...
-
Page 9: Meter Case Instructions
Meter Case Instructions Change coin sizing block: • Remove two screws that hold upper coin chute cover. INSTRUCTIONS TO CHANGE THE NUMBER OF COIN SLIDE Remove cover (see FIGURE 9). INSERTIONS TO START APPLIANCE. FIGURE 9 1. Disconnect power from machine. Anti-Cheat (2) Upper Coin 2. -
Page 10: Replacement Parts
EPLACEMENT PARTS If replacements parts are needed for your washer, contact the source where you purchased your washer or call 1-800-GE CARES for the GE Authorized Parts Distributor nearest you. For coin box parts, call 1-800-221-0982, Greenwald Industries. Destroy the carton and plastic bags after the washer is unpacked. Children might use them for play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. -
Page 11: Parts Lists
V8 Coin Chute Parts List 20-3000 20-3020 V8 Parts List DESCRIPTION REQ. 20-3020 20-3000 DESCRIPTION REQ. 20-3020 20-3000 DESCRIPTION REQ. 20-3020 20-3000 ———————————————————————————— ———————————————————————————— ———————————————————————————— 31 COIN SIZING BLOCK varies 20-3007 20-3007 16 SPRING 20-2040 20-2001 1 SCREW (METRIC) 00-9724 00-7924 ————————————————————————————... -
Page 12: New Vend Price
NEW VEND PRICE ____________________________________________________________ Order required parts using this tear-off. Block-out keys will be shipped to you at no charge. Follow product information Order Form instructions. To change vend price, detach and mail the lower portion to: Customer Service Department Quantity____________________________________________________ Greenwald Industries Inc. -
Page 13: Consumer Support
Caution must be exercised since improper servicing may cause unsafe operation. Contact Us ge.com If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your phone number, or write to: General Manager, Customer Relations GE Appliances, Appliance Park... -
Page 14: Consumer Support
Caution must be exercised, since improper servicing may cause unsafe operation. Contact Us GEAppliances.ca If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your phone number, or write to: Director, Consumer Relations, Camco, Inc. -
Page 15: Français
Soutenir un client............26-27 Emplacement de la laveuse......19 Enregistrement du produit Avant de commencer, lire Pour des informations sur la garantie de GE ou pour communiquer avec le Centre de service attentivement le présent GE, appelez 1-800-561-3344 o www.electromenagersge.ca. document. Cela simplifiera Aux États-Unis veuillez composer 1-800-GE CARES ou site Web... -
Page 16: Consignes De Sécurité Importantes
Il ne faut en aucun POUR VOTRE Ne pas Prise murale Pour cas couper, retirer ou SÉCURITÉ mise à la utiliser ni mélanger de javellisant prévenir les risques d’incendie contourner la broche Ne pas terre liquide chloré avec d’autres ou d’électrocution, ne pas de terre de cette entreposer ni produits chimiques d’usage... -
Page 17: Avant L'installation
Consignes de sécurité importantes (suite) • Pour prévenir les blessures graves et ne pas endommager la laveuse : Les réparations et l’entretien doivent être effectués uniquement par un agent de service autorisé à moins d’indications spécifiques à l’effet contraire dans le présent Guide de l’utilisateur. N’utiliser que des pièces recommandées par le fabricant. Ne pas modifier les commandes. -
Page 18: Dimensions De L'emplacement
DIMENSIONS DE L’EMPLACEMENT > < (43.2) Cordon d'alimentation Côté Pieds de nivellement (11.2) > < (20.4) Robinets d'arrivée d'eau Arrière... -
Page 20: Posez Le Mécanisme De Glissière À Monnaie
9. Brancher le cordon d’alimentation électrique dans une prise 3. (Quantre-vingt-dix degré des coudes) Branchez soigneusement murale mise à la terre. le tuyau d'arrivée marqué HOT (CHAUDE) à la sortie inférieure de la soupape d'eau. Serrez à la main, puis serrez encore de REMARQUE : S’assurer que le courant est coupé... - Page 21 ÉTAPE 3 ÉTAPE 6 (2) Vis d’arrêt Démontez la glissière à Fixez le nouveau prix de vente en de glissière. monnaie de la chute ajoutant ou enlevant les clés à monnaie : bloquées appropriées et/ou les languettes à pièce de monnaie selon •...
-
Page 22: Instructions Pour Le Boîtier Du Compteur
ÉTAPE 7 Pour démonter les clés bloquées, tirez-les en ligne droite. Replacez le bloc de la cuvette à monnaie dans la glissière: • Tenez le côté droit de la cuvette à monnaie vers le haut NOTA : Assurez-vous que les clés bloquées et/ou les languettes à dans la paume de votre main. -
Page 23: Pièces De Rechange
5. Tournez l’assemblage de l’arbre et de la came dans le sens des Utilisez les doigts FIGURE 2 aiguilles d’une montre jusqu’à ce que le bras de levier de USE FINGER pour soulever l’interrupteur soit sur le dessus de la languette afin de s’assurer Encoche de la came TO LIFT PAD CA M NOTCH... -
Page 24: Liste Des Pièces
MODIFIER LE PRIX DE VENTE D’UNE *Spécifiez le prix de vente CHUTE À MONNAIE GREENWALD V8 **La quantité est fonction du prix de vente sélectionné. MODIFIER LE PRIX D’UNE CHUTE ÀMONNAIE V8 NO ID 20-3000 1. Démontez le ressort de retour de glissière (nº15). 2. - Page 25 NOUVEAU PRIX DE DISTRIBUTRICE ______________________________________ Commandez les pièces requises à l’aide de ce cou- Bon de commande pon détachable. Des clés de blocage vous seront Pour changer le prix des distributrices, détachez expédiées sans frais. Suivez les instructions et postez la partie inférieure à : contenues dans les informations relatives au produit.
-
