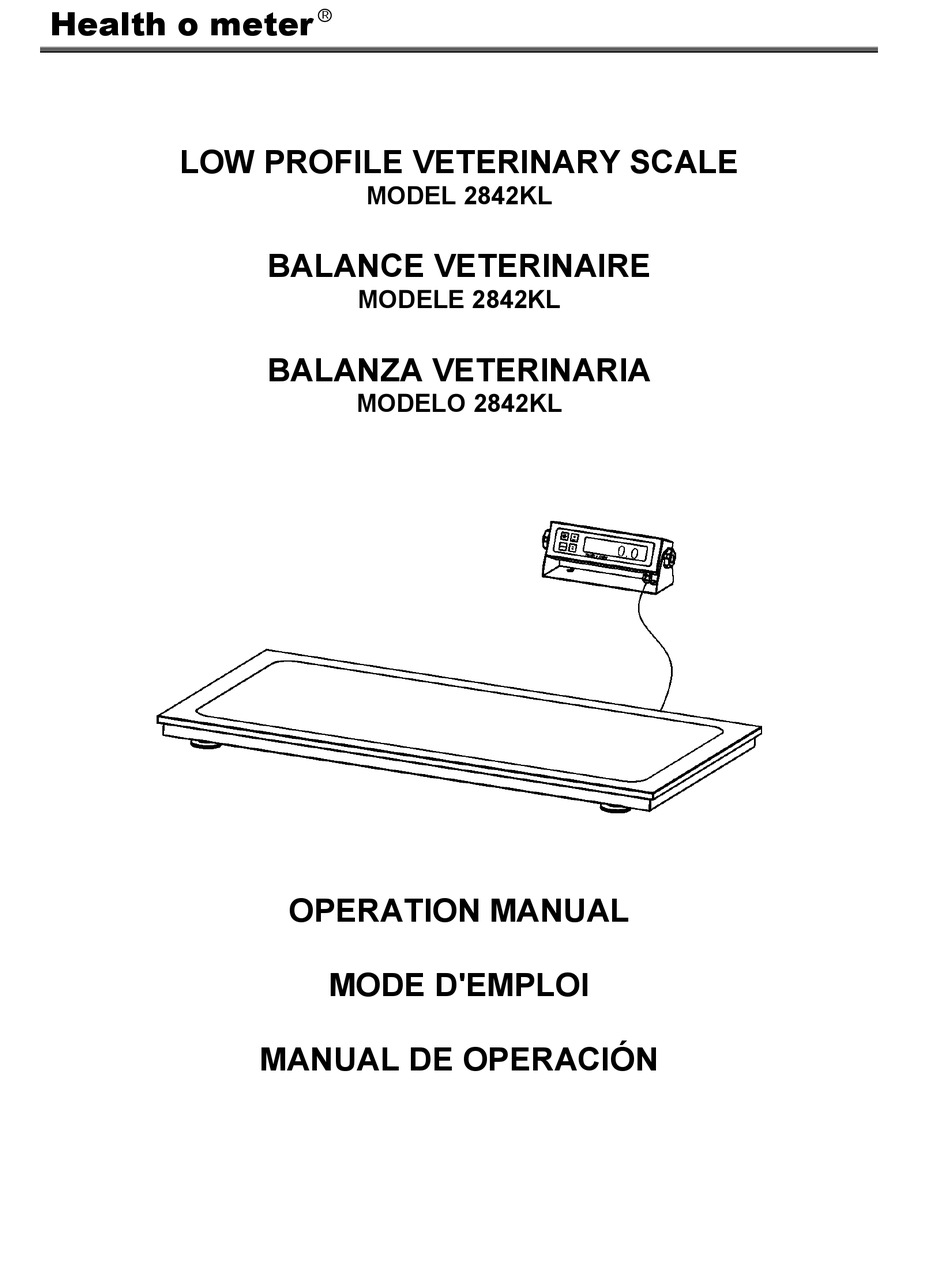

- Page 1 Health o meter LOW PROFILE VETERINARY SCALE MODEL 2842KL BALANCE VETERINAIRE MODELE 2842KL BALANZA VETERINARIA MODELO 2842KL OPERATION MANUAL MODE D'EMPLOI MANUAL DE OPERACIÓN...
-
Page 2: Table Of Contents
LOW PROFILE VETERINARY SCALE MODEL 2842KL Thank you for your purchase of this product. Please read this manual carefully and keep it handy for ready reference. Merci d'avoir acheté ce produit. Veuillez lire attentivement ce manuel et le garder à portée de main pour pouvoir le consulter à... -
Page 3: Caution And Warning
AC power source as soon as possible. SPECIFICATIONS GENERAL Health o meter’s Low Profile Veterinary Scale model 2842KL uses highly sophisticated microprocessor technology. Each precision instrument is designed to provide accurate, reliable and repeatable weight measurements and features that make the weighing process simple, fast and convenient. -
Page 4: Assembly Instructions
ASSEMBLY INSTRUCTIONS This 2842KL scale has been calibrated at the factory. It is shipped in four assembled parts: the base assembly, the display assembly, the rubber mat and rubber feet. Remove each assembly from its carton and unwrap packing material carefully to prevent scratching the unit’s parts. -
Page 5: Set Up
SET UP Place batteries in the battery holder (see “Replacing Batteries” below). Plug the scale’s AC adapter into the display assembly and into the power source. Press the ON/OFF button to turn the scale on. The display will show “start” and then ”0.0”. - Page 6 SET UP Figure 3. Control Panel ITEM DESCRIPTION FUNCTION ON/OFF button Turns scale ON and OFF. REWEIGH button Allows repeated reweighing of animal. ZERO button Zeros Digital Display prior to weighing. Enables the cancellation (tare) of weight of mat or other accessories on the scale.
-
Page 7: Operation Instructions
ON/OFF button. MAINTENANCE GENERAL This section provides instructions for maintenance, cleaning, troubleshooting and operator replaceable parts for the Low Profile Veterinary Scale model 2842KL. Maintenance operations other than those described in this section should be performed by qualified service personnel. MAINTENANCE Before first use and after periods of non-use, check the scale for proper operation and function. -
Page 8: Troubleshooting
TROUBLESHOOTING Refer to the following instructions to check and correct any failure before contacting service personnel. SYMPTOM POSSIBLE CAUSE CORRECTIVE ACTION Scale does not turn on Dead Battery Replace batteries Faulty electrical outlet Use a different outlet Bad power supply Replace adapter Questionable weight or External object... -
Page 9: Calibration Path
CALIBRATION PATH The modes are accessible by holding certain keys pressed after power-up. The keys must be pressed and held for at least three seconds. -
Page 10: Exploded View Of Scale
EXPLODED VIEW OF SCALE... -
Page 11: Parts List
PARTS LIST Key No. Part No. Description Qty. 3811201-0 RUBBER MAT 3811101-0 PLATFORM 3810601-0 COVER PLANE SELF LOCK NUT M5 3811001-0 SCALE BASE ASSY. PHIL.PAN HEAD SCREW NC6*1/4" 2138302-0 JUNCTION BOX 400142 STRAIN RELIEF 1304201-0 LOAD CELL 3810001-0 RUBBER FOOT NC3/8" RUBBER WASHER HEX. -
Page 12: Warranty
Pelstar LLC 7400 West 100th Place, Bridgeview IL 60455 • 1-800-815-6615 or 1-708-598-9100 www.healthometermedical.com Health o meter® is a registered trademark of Sunbeam Products Inc., Boca Raton, FL 33431... - Page 13 BALANCE VETERINAIRE - MODELE 2842KL TABLE DES MATIERES PRECAUTION ET PREVENTION ..................13 SPECIFICATIONS ........................ 13 MODE D'ASSEMBLAGE....................... 14 INSTALLATION........................15 MODE DE FONCTIONNEMENT................... 17 MAINTENANCE ........................17 LOCALISATION DES PANNES .................... 18 MODE DE CALIBRAGE ......................19 SCHEMA DU PESE-PERSONNE EN PIECES DETACHEES ..........20 LISTE DES PIECES......................
-
Page 14: Precaution Et Prevention
à une source d'alimentation AC pour obtenir une lecture du poids exacte. SPECIFICATIONS GENERALITES La balance vétérinaire modèle 2842KL utilise une technologie très sophistiquée parmi les technologies de microprocesseur disponibles aujourd'hui sur le marché. Chaque instrument de précision est conçu pour donner la mesure exacte, fiable et répétable du poids et présente des caractéristiques qui font de la pesée un processus simple, rapide et pratique. -
Page 15: Mode D'assemblage
MODE D'ASSEMBLAGE La balance vétérinaire 2842KL a été calibrée en usine. Elle est fournie en quatre parties à assembler : le châssis, le bloc d'affichage, le tapis et les pieds en caoutchouc. Retirez chaque partie de son carton et déballez-la avec précaution pour éviter d'en rayer les divers côtés. -
Page 16: Installation
INSTALLATION Placez les piles dans le support prévu à cet effet (cf. le paragraphe « Remplacer les piles » ci-dessous). Branchez l'adaptateur CA de l'appareil au bloc d'affichage et à la source d'alimentation. Appuyez sur l'interrupteur de Marche/ Arrêt (ON/OFF) pour allumer l'appareil. L'écran de visualisation affichera la mention «... - Page 17 INSTALLATION Figure 3. Tableau de contrôle INDICATEUR DESCRIPTION FONCTION Interrupteur de Marche/ Allume (ON) et éteint (OFF) la balance. Arrêt (ON/OFF) Touche de repesée Permet de renouveler la pesée de l'animal. (REWEIGH) Touche ZERO Remet l'écran numérique à zéro avant la pesée. Permet d'annuler le poids (tare) du tapis ou de tout autre objet qui aurait éventuellement été...
-
Page 18: Mode De Fonctionnement
GENERALITES Cette partie donne les instructions de maintenance, nettoyage, localisation des pannes et pièces remplaçables par l'opérateur pour la balance vétérinaire, modèle 2842KL. Toute opération de maintenance autre que l'une de celles décrites dans cette partie devra être accomplie par un technicien qualifié. -
Page 19: Localisation Des Pannes
LOCALISATION DES PANNES Reportez-vous aux instructions suivantes pour définir et éventuellement corriger une panne avant d'appeler un technicien qualifié. SYMPTOME CAUSE POSSIBLE ACTION CORRECTIVE Les piles sont mortes. Remplacez les piles. La balance vétérinaire ne La prise électrique est Utilisez une autre prise. s'allume pas. -
Page 20: Mode De Calibrage
MODE DE CALIBRAGE L'accès aux modes de calibrage se fait en maintenant certaines touches appuyées après la mise sous tension, et ce pendant au moins trois secondes. -
Page 21: Schema Du Pese-Personne En Pieces Detachees
SCHEMA DE LA BALANCE VETERINAIRE EN PIECES DETACHEES... -
Page 22: Liste Des Pieces
LISTE DES PIECES Touche Pièce N° Description Quantité N° 3811201-0 TAPIS EN CAOUTCHOUC 3811101-0 PLATEFORME 3810601-0 PLAN DE COUVERTURE ECROU D'AUTO-VERROUILLAGE M5 3811001-0 ENSEMBLE CHASSIS VIS PAN PHIL. NC6*1/4" 2138302-0 BOITIER DE JONCTION 400142 DECHARGE DE TRACTION 1304201-0 CELLULE DE CHARGE 3810001-0 PIED EN CAOUTCHOUC N/C 3/8"... -
Page 23: Garantie
à votre approbation avant l'exécution de la réparation ou du remplacement. Pelstar LLC 7400 West 100th Place, Bridgeview IL 60455 • 1-800-815-6615 or 1-708-598-9100 www.healthometermedical.com Health o meter® est une marque déposée de of Sunbeam Products Inc., Boca Raton, FL 33431... - Page 24 BALANZA VETERINARIA - MODELO 2842KL ÍNDICE PRECAUCIÓN Y ADVERTENCIA ..................24 ESPECIFICACIONES......................24 INSTRUCCIONES DE MONTAJE ..................25 CONFIGURACIÓN ........................ 26 INSTRUCCIONES DE OPERACIÓN ..................28 MANTENIMIENTO......................... 28 SOLUCIÓN DE PROBLEMAS ....................29 TRAYECTORIA DE CALIBRACIÓN ..................30 VISTA DETALLADA DE LA BALANZA.................. 31 LISTA DE PIEZAS .........................
-
Page 25: Precaución Y Advertencia
CA, lo más pronto posible. ESPECIFICACIONES GENERAL La Balanza Veterinaria de Health o meter, modelo 2842KL usa la tecnología de microprocesador altamente sofisticada. Cada instrumento de precisión es proyectado para proveer medidas de peso exactas, confiables, repetibles y características que hacen el proceso de pesaje simple, rápido y conveniente. -
Page 26: Instrucciones De Montaje
INSTRUCCIONES DE MONTAJE Esta balanza 2842KL ha sido calibrada en fábrica. Es enviada en cuatro partes montadas, la unidad de la base, la unidad de display, la estera de goma y los pies de goma. Saque cada unidad de su cartón y desempaquete el material cuidadosamente para evitar ralladuras en las partes de la unidad. -
Page 27: Configuración
CONFIGURACIÓN Coloque las baterías en el soporte de la batería (ver Cambiando las Baterías abajo). Conecte el adaptador CA de la balanza a la unidad de display y al origen de energía. Presione el botón ON/OFF para activar la balanza. El display empezará a mostrar “start”... - Page 28 CONFIGURACIÓN Figura 3. Panel de Control ITEM DESCRIPCIÓN FUNCIÓN Botón ON/OFF Conecta y desconecta la balanza. Botón REWEIGH Permite repetidos pesajes del animal. Botón ZERO Display Digital de Ceros antes del pesaje. Permite la cancelación (tara) del peso de la estera u otros accesorios en la balanza.
-
Page 29: Instrucciones De Operación
GENERAL Esta sección provee instrucciones para mantenimiento, limpieza, solución de problemas y piezas reemplazables del operador para la Balanza Veterinaria Modelo 2842KL. Otras operaciones de mantenimiento aparte de las descritas en esta sección deben ser realizadas por el personal de servicio calificado. -
Page 30: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Refiérase a las siguientes instrucciones para verificar y corregir cualquier falla antes de contactar al personal de servicio. SÍNTOMA POSIBLE CAUSA ACCIÓN CORRECTIVA La balanza no se prende Batería terminada Cambie las baterías Enchufe eléctrico con Use otro enchufe defecto Mala fuente de energía Sustituya el adaptador... -
Page 31: Trayectoria De Calibración
TRAYECTORIA DE CALIBRACIÓN Los modos son accesibles manteniéndose presionadas ciertas teclas después de la activación. Las teclas deben ser presionadas y mantenidas así por lo menos tres segundos. -
Page 32: Vista Detallada De La Balanza
VISTA DETALLADA DE LA BALANZA... -
Page 33: Lista De Piezas
LISTA DE PIEZAS Tecla No. Parte No. Descripción Cde. 3811201-0 ESTERA DE GOMA 3811101-0 PLATAFORMA 3810601-0 TAPA AUTO CONTRATUERCA M5 3811001-0 UNIDAD DE LA BASE DE LA BALANZA TORNILLO PAN HEAD PHIL. NC6*1/4” 2138302-0 CAJA DE ENSAMBLADURA 400142 ALIVIO DE TENSION 1304201-0 CELULA DE CARGA 3810001-0... -
Page 34: Garantía
Pelstar LLC 7400 West 100th Place, Bridgeview IL 60455 • 1-800-815-6615 or 1-708-598-9100 www.healthometermedical.com Health o meter® es una marca registrada de Sunbeam Products Inc., Boca Raton, FL 33431...
