INSTALACIÓN PASO 2
Instale la ménsula del cabezal
La ménsula del cabezal se puede sujetar a la pared sobre la
puerta del garaje o en el cielo raso. Siga las instrucciones que
sean las más adecuadas para las necesidades de su garaje.
No instale la ménsula del cabezal en un muro falso. Si va a
sujetar la ménsula del cabezal a ladrillo o mampostería,
asegúrese de utilizar sujetadores de cemento
(no se incluyen).

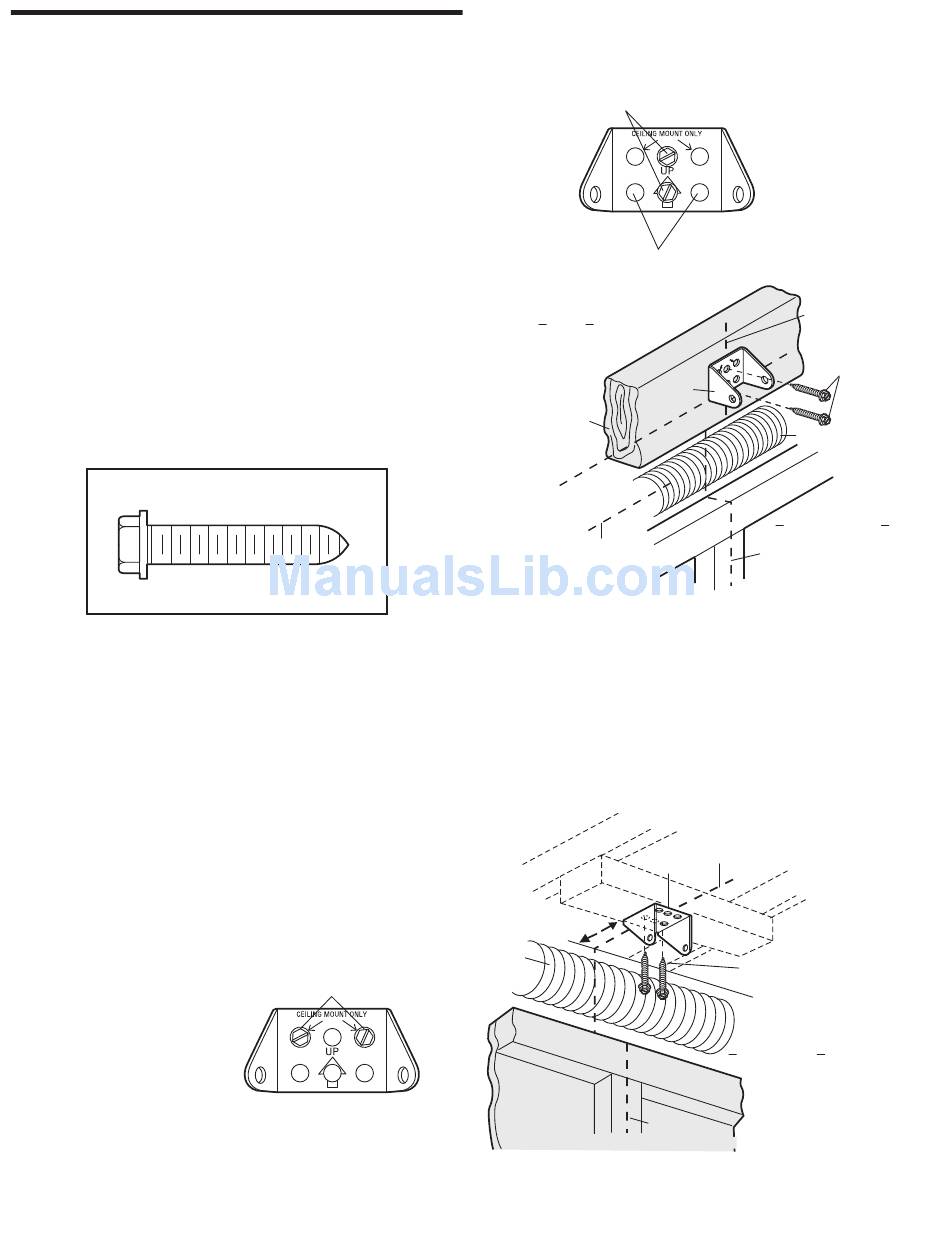

INSTALACIÓN DE LA MÉNSULA DEL CABEZAL EN LA
PARED DELANTERA
• Coloque la ménsula sobre la línea central vertical con el borde
inferior sobre la línea horizontal como se muestra en la
ilustración (con la flecha de la ménsula apuntando hacia el
cielo raso).
• Marque los orificios de la ménsula que van en línea vertical
(no use los orificios designados para la instalación en el cielo
raso).Taladre los orificios con una broca de 5 mm y sujete la
ménsula al soporte de la estructura con la pernería que se
indica.
ESTAS PIEZAS SE MUESTRAN EN SU
Tornillos tirafondo
de 5/16"-9x1-5/8"
INSTALACIÓN DE LA MÉNSULA DEL CABEZAL EN EL
CIELO RASO
• Extienda la línea central vertical sobre el cielo raso como se
muestra en la ilustración.
• Coloque la ménsula al centro de la línea a no más de 15 cm de
la pared. Asegúrase de que la flecha de la ménsula apunte
hacia la pared. La ménsula puede ser instalada pegada al cielo
raso cuando el espacio es muy reducido.
• Marque donde va a taladrar los orificios laterales. Taladre los
orificios con una broca de 5 mm y sujete la ménsula
firmemente al soporte de la estructura con la pernería que se
incluye.
TAMAÑO REAL
Orificios para la instalación
en el cielo raso
Orificios para la instalación de pared
Orificios opcionales
para la instalación en la pared
Pared
delantera
Pedazo
de madera
de 38 mm
Punto más alto del
recorrido de la puerta
del garaje
Máximo de 15 cm
Resorte
de la
puerta
Puerta
del garaje
18
Línea central
vertical
Tornillos tirafondo de
5/16"-9x1-5/8"
Ménsula
del cabezal
Resorte de la puerta
La puerta del garaje
Línea central
vertical de la
puerta del garaje
– Cielo raso terminado –
Línea central vertical
Ménsula del
de la puerta del garaje
cabezal
Tornillos tirafondo de
5/16"-9x1-5/8"
Pared delantera
Línea
central vertical
de la puerta del garaje
