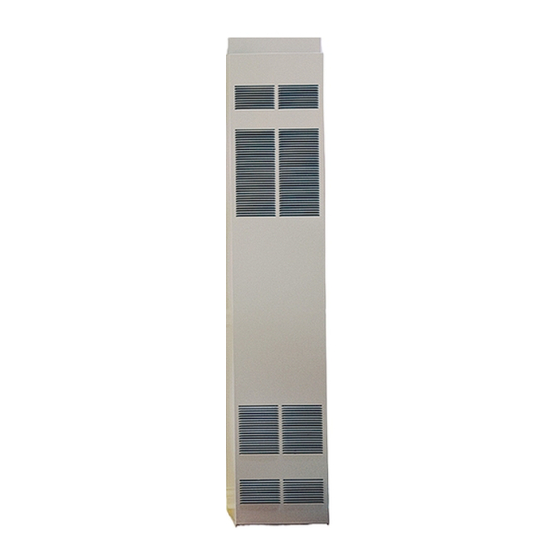

Empire Heating Systems FAW-40-1SPP Installation Instructions And Owner's Manual

Fan type vented wall furnace
Hide thumbs Also See for FAW-40-1SPP:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Installer: Leave this manual with the appli-
ance.
Consumer: Retain this manual for future refer-
ence.
WARNING: If not installed, operated and
maintained in accordance with the manufactur-
er's instructions, this product could expose you
to substances in fuel or from fuel combustion
which can cause death or serious illness.

INSTALLATION INSTRUCTIONS

OWNER'S MANUAL
AND
FAN TYPE
VENTED
WALL FURNACE
MODEL
FAW-40-1SPP
FAW-40-1IP
WARNING: If the information in these in-
structions are not followed exactly, a fire or ex-
plosion may result causing property damage,
personal injury or loss of life.
— Do not store or use gasoline or other flamma-
ble vapors and liquids in the vicinity of this or
any other appliance.
— WHAT TO DO IF YOU SMELL GAS
•
Do not try to light any appliance.
•
Do not touch any electrical switch; do not
use any phone in your building.
•
Immediately call your gas supplier from a
neighbor's phone. Follow the gas suppli-
er's instructions.
•
If you cannot reach your gas supplier, call
the fire department.
— Installation and service must be performed
by a qualified installer, service agency or the
gas supplier.
Page 1

Advertisement

Table of Contents
loading

Related Manuals for Empire Heating Systems FAW-40-1SPP
