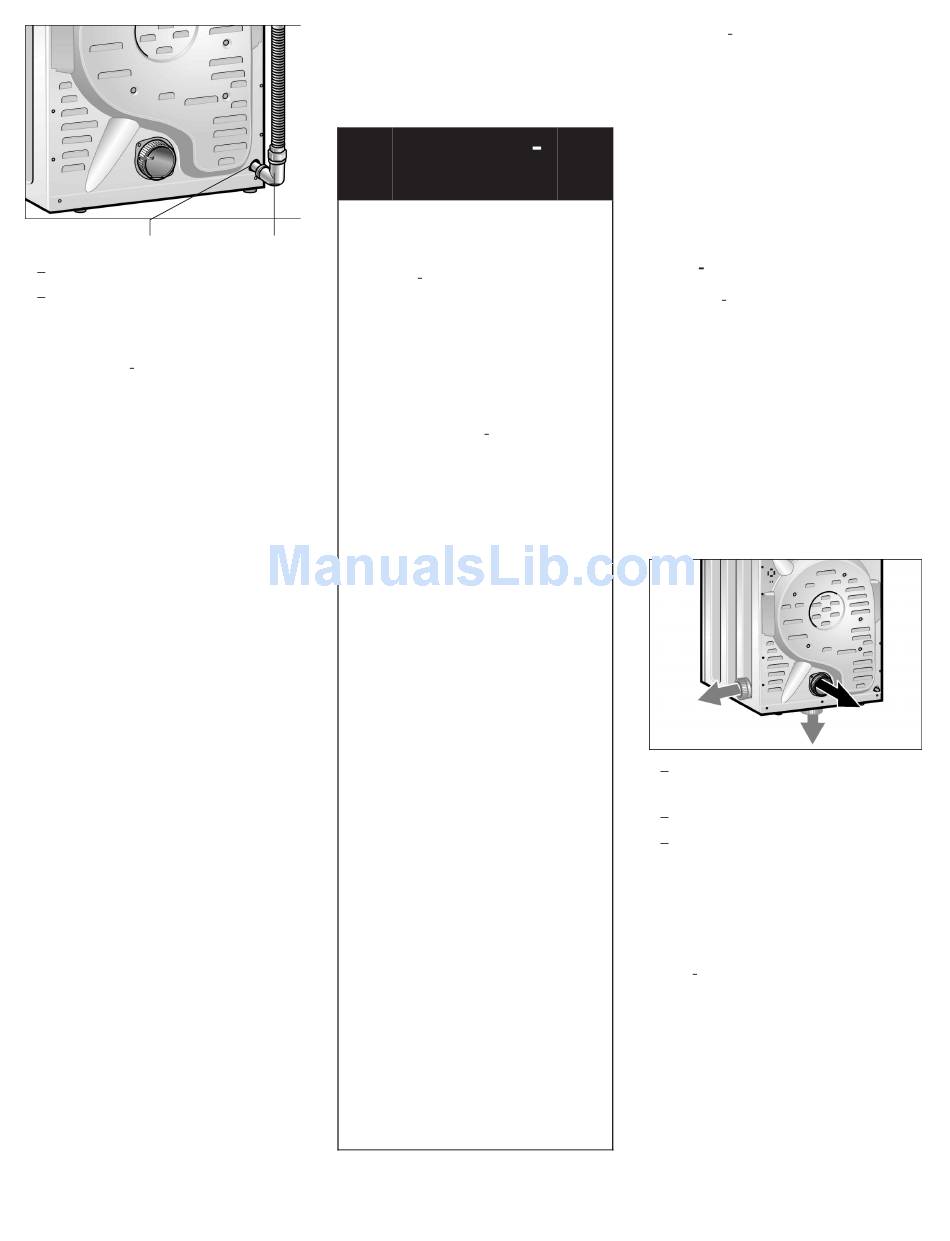

Raccordement Du Conduit D'échappement - Bosch WTMC 652SUC User Manual

1
1 Conduite de gaz (à filetage mâle
3
2 Coude / "
8
Pour réduire la distance entre la tôle
du corps et le mur, installez un
3
coude de / " sur la conduite de
8
gaz du sèche linge.
38
Raccordement du
conduit
d'échappement
Avertisse
d
1. Pour réduire le risque
d'incendie, il faut que le
2
conduit d'échappement de ce
3
/ ")
sèche linge aboutisse en plein
8
air.
2. Pour réduire le risque
d'incendie, n'utilisez pas de
conduits d'échappement
d'une longueur supérieure
à celle recommandée.
3. Avec ce sèche linge,
N'UTILISEZ PAS de conduit en
plastique ou non métallique.
4. Le diamètre du conduit
d'échappement NE DOIT PAS
ÊTRE INFÉRIEUR à 4 pouces.
5. N'UTILISEZ PAS de hottes
aspirantes équipées de
fermetures magnétiques.
6. NE FAITES PAS ABOUTIR le
conduit d'échappement dans
une cheminée, dans le conduit
d'air froid d'une chaudière, par
une lucarne, un espace
accessible uniquement en
rampant ou tout autre conduit
utilisé pour aéré.
7. N'INSTALLEZ PAS un conduit
flexible dans un mur, plafond
ou plancher situé dans une
enceinte.
8. N'ÉCRASEZ ET NE vrillez pas
le conduit.
9. Nettoyez et vérifiez le circuit
d'échappement de façon
régulière, au minimum une fois
par an.
10. Le conduit d'échappement
doit se terminer de manière
à empêcher tout refoulement
d'air ou la pénétration
d'oiseaux ou d'animaux non
domestiqués.
d
ment
Les sèche linge Bosch ont été
conçus pour rejeter la chaleur et la
vapeur en plein air. Pour empêcher
l'apparition de moisissure ou
l'accumulation de peluches dans le
local d'installation, mais aussi pour
maintenir une efficacité de séchage
maximale, nous recommandons
que le conduit d'échappement
débouche en plein air.
Orifice de sortie d'air sur le
sèche linge
Ce sèche linge a été livré avec un
orifice de sortie d'air à l'arrière.
Pour tenir compte des impératifs
architecturaux et de la présence
d'un système préexistant
d'échappement de l'air, il est
possible de placer l'orifice de sortie
à d'autres endroits :
- Sur le côté droit de l'appareil,
- Sur la face inférieure de
l'appareil.
2
3
1 Orifice de sortie d'air situé à l'arrière de
l'appareil (standard)
2 Orifice de sortie d'air sur le côté (option)
3 Orifice de sortie d'air sur la face
inférieure (option)
Il faudra, pour chaque type de
branchement, demander des
raccords d'échappement d'air
spéciaux à votre service
après vente (voir page 40)
- Sortie de l'air par le côté
- Sortie de l'air par le bas
Il faudrait confier le changement
d'orifice de sortie d'air (passage de
l'orifice standard à un orifice en
option) à un technicien qualifié.
1
