Dusk to Dawn Light Control
Model 5403
Features
Photocell automatically turns lighting on at dusk and
off at dawn.

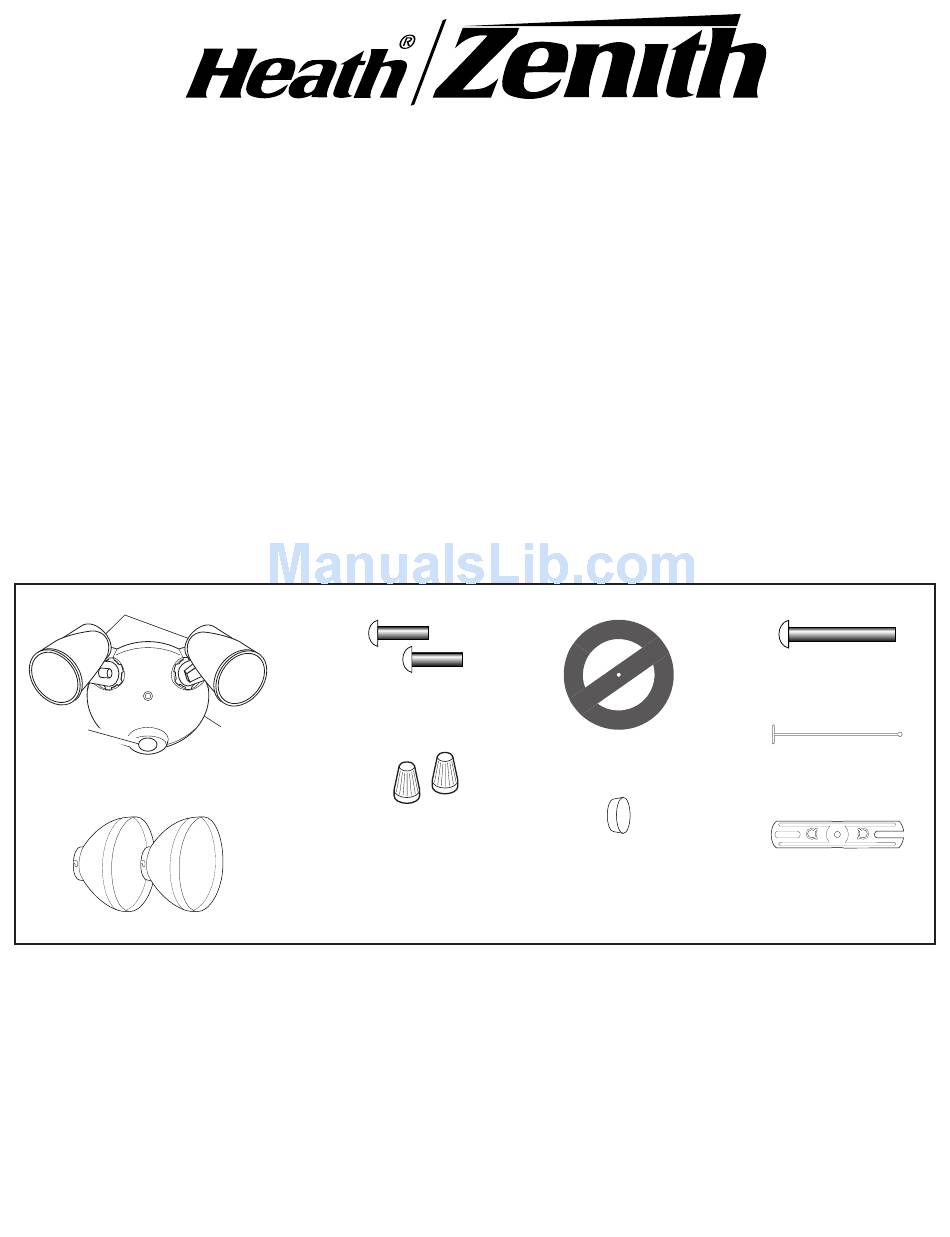

Verify Package Contents:
Lamp Holders
Light
Sensor
Dusk to Dawn Light Control
2 Shells
© 2007 HeathCo LLC
6 Mounting
Screws (3 sizes)
Cover
Plate
Connectors
• The light control requires 120-volts AC.
• Some codes require installation by a qualified
electrician.
• This product is intended for use with the enclosed
gasket and with a junction box marked for use in
wet locations.
• In some applications a universal adaptor plate may
be needed (if needed for your installation). Adaptors
are available at home centers and electrical supply
stores.
2 Wire
Rubber Plug
Requirements
Gasket
Mounting Bolt
Plastic Hanger
Mounting Strap
598-1264-01
