Dated receipt required for warranty replacement.
FEATURES
• Bright, energy saving LED light
• Creep Zone™ technology
• Automatically comes on when motion is detected.
UNPACKING
Be sure to remove all contents from packaging and verify
all items are present before assembling this light fixture.
This package includes the following items:
• Security Light
• Owner's Manual
• Mounting Hardware

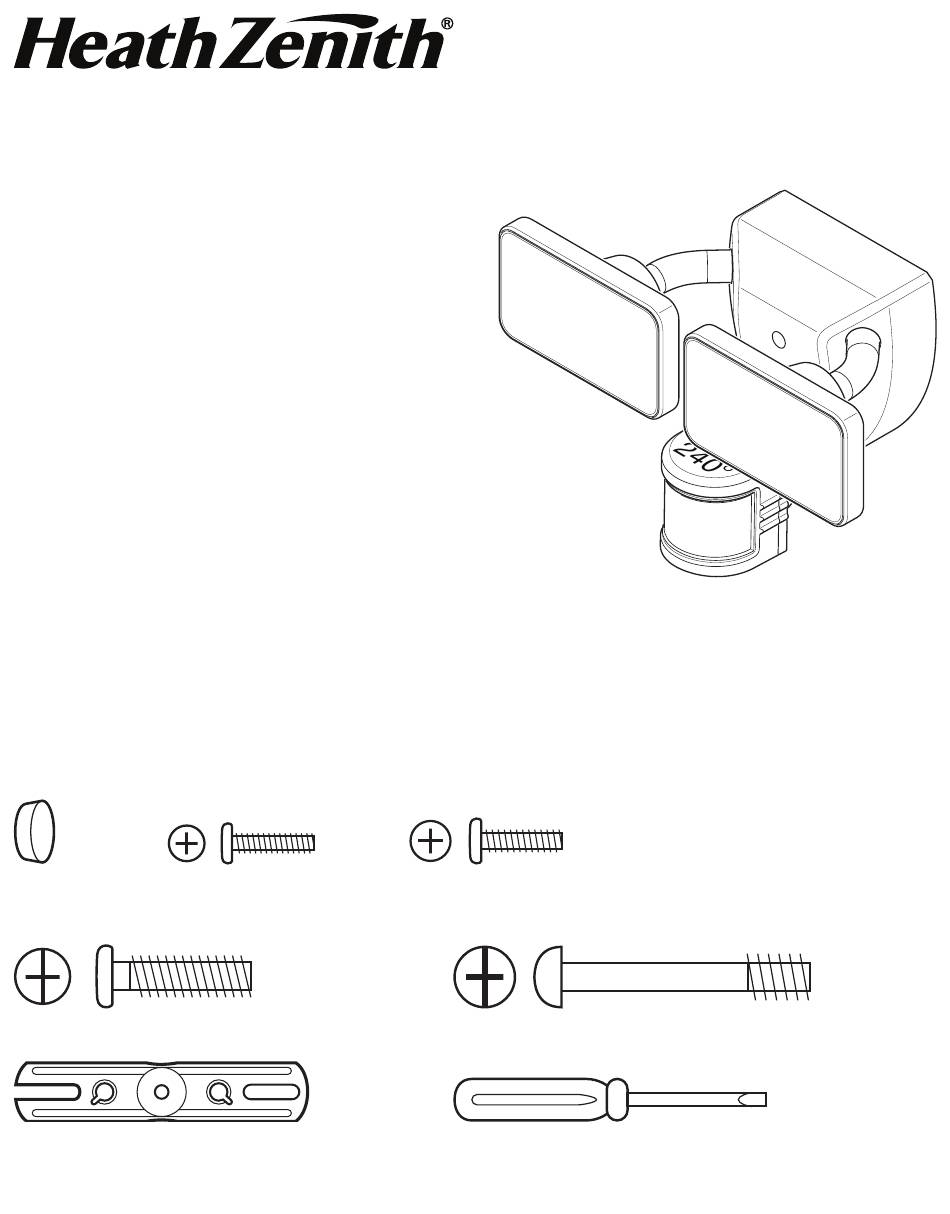

HARDWARE INCLUDED
Note: Six mounting bracket screws are included. The installation will only require two. Discard the unused mounting
bracket screws after installation.
Plastic plug
#6 Mounting Bracket
Screw (x2)
Mounting Bolt
FRONT
Mounting Bracket
© 2020 HeathCo LLC
#8 Mounting Bracket
Screw (x2)
Mounting Bolt (Pre-Installed in Light Fixture)
Mini Screwdriver
To see operational and troubleshooting information and videos,
go to www.hzsupport.com
Motion Sensor
Light Control
Model: 5869
208801-03A
