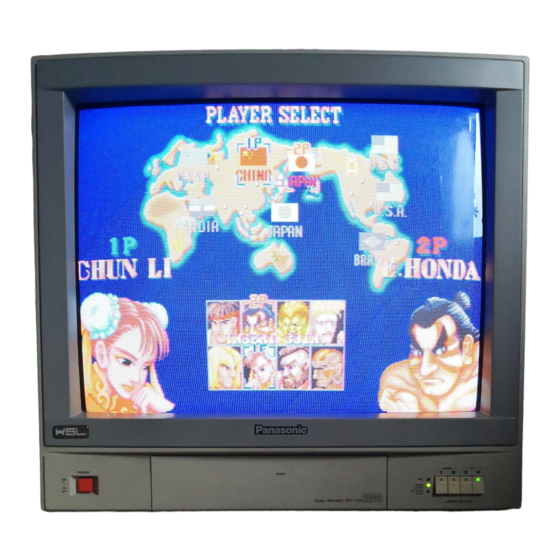

- Page 1 Colour Monitor WV-CM2000 Before attempting to connect or operate this product, please read these instructions completely...
- Page 2 If you lose the fuse cover the plug must not be used until a replacement TO REDUCE THE RISK OF ELECTRIC SHOCK, cover is obtained. DO NOT REMOVE COVER (OR BACK), NO USER A replacement fuse cover can be purchased from your local Panasonic SERVICEABLE PARTS INSIDE. Dealer. REFER SERVICING TO QUALIFIED SERVICE IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR THE SOCK- PERSONNEL.
-
Page 3: Table Of Contents
PREFACE Standard BNC and S-Video input and output connectors The Panasonic's Colour Monitor WV-CM2000 has a high enabled WV-CM2000 to be used with other CCTV monitors resolution S-VIDEO INPUT to ensure high definition picture or Panasonic video tape recorder. quality for a PAL/NTSC/M-NTSC (Modeified NTSC) signal. -
Page 4: Major Operating Controls And Their Functions
MAJOR OPERATING CONTROLS AND THEIR FUNCTIONS VIDEO POWER PUSH NTSC (3.58) M.NTSC (4.43) 2000 Video Monitor WV-CM INPUT SELECT LONG NARROW SHORT WIDE STAND 3.58 V-HOLD H-HOLD TINT COLOUR BRIGHT CONTRAST PICTURE AUDIO TRAP PICTURE !6 6 INPUT 4 INPUT 3 INPUT 2 INPUT 1 STAND BY... - Page 5 1. Power Switch (POWER ON/OFF) 8. Tint Control (TINT) This is a push-push type switch which turns the power Turn this control clockwise for purplish colour of the of the monitor on and off. picture and turn this counterclockwise for greenish Press once and the switch remains down ( ) for turn- colour of the picture.
- Page 6 21. Screen Control 35. Audio Input Connector (INPUT 2, AUDIO IN) This control is preset at the factory. 8 dB/Hi-z audio signal can be supplied to this input Do not adjust this control. connector. When the adjustment of this control is required, refer to the qualified service personnel.
-
Page 7: Cable Informations
CABLE INFORMATIONS Power Cord 1. Keep the Power Switch (1) in the OFF position during installation. 2. Connect the Power Cord to a grounded electrical out- let. Video Cable 1. Use 75-ohm coaxial cable [RG-59/U (3C-2V), RG-6/U (5C-2V), RG-14/U (7C-2V), RG-15/U (10C-2V)] 2. -
Page 8: System Connections
SYSTEM CONNECTIONS 1. Single Monitor Connection • Set the S-Video/Video Termination Switch (24), (29), (34) or (39) of the first and intermediate monitors to Hi- Z position. Then set the S-Video/Video Termination Coax. Camera Cable Switch (24), (29), (34) or (39) of the last monitor to 75Ω position. -
Page 9: Appearance
APPEARANCE Unit: mm (inches) 500 (19-11/16) 500 (19-11/16) (1-13/16) VIDEO POWER LONG NARROW SHORT WIDE NTSC (3.58) M.NTSC (4.43) STAND 3.58 V-HOLD H-HOLD TINT COLOUR BRIGHT CONTRAST PICTURE AUDIO TRAP PICTURE INPUT SELECT INPUT 4 INPUT 3 INPUT 2 INPUT 1 STAND BY S-VIDEO AUDIO... -
Page 10: Specifications
SPECIFICATIONS Power Source : WV-CM2000/A, WV-CM2000/B, WV-CM2000/G: 220 - 240V AC 50Hz Power Consumption : Approx. 99 watts Video Input/Output : 1.0 Vp-p composite/75 ohms or Hi-z looping through S-Video Input/Output : Y : 1.0 Vp-p/75 ohms or Hi-z looping through (PAL/NTSC) C : 0.3 Vp-p 75 ohms or Hi-z looping through (PAL) - Page 11 DEUTSCHE AUSGABE (GERMAN VERSION) INHALT VORWORT ............... 10 SYSTEMANSCHLÜSSE ........... 15 MERKMALE ..............10 MASSZEICHNUNG ............16 VORSICHTSMASSNAHMEN ........... 10 TECHNISCHE DATEN ............. 17 WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN ........... 11 KABEL-INFORMATIONEN ..........14 HINWEIS: CAUTION Die in diesem Gerät entstehende Röntgenstrahlung ist RISK OF ELECTRIC SHOCK ausreichend abgeschirmt.
-
Page 12: Vorwort
Standard-BNC- und S-Video-Eingangs- und -Ausgangs- vorgesehene Farbmonitor WV-CM2000 von Panasonic steckverbinder ermöglichen die Verwendung des Modells zeichnet sich durch eine hohe Auflösung aus, um scharfe WV-CM2000 mit anderen CCTV-Monitoren oder Panasonic Bilder in hoher Qualität zu gewährleisten. Videorecordern. Mit Ausnahme des Netzschalters und Eingangssignal-... -
Page 13: Wichtige Bedienungselemente Und Ihre Funktionen
WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN VIDEO POWER PUSH NTSC (3.58) M.NTSC (4.43) 2000 Video Monitor WV-CM INPUT SELECT LONG NARROW SHORT WIDE STAND 3.58 V-HOLD H-HOLD TINT COLOUR BRIGHT CONTRAST PICTURE AUDIO TRAP PICTURE !6 6 INPUT 4 INPUT 3 INPUT 2 INPUT 1 STAND BY... - Page 14 1. Netzschalter (POWER ON/OFF) Hierbei handelt es sich um einen Drucktastenschalter, mit dem die Stromversorgung des Monitors ein- und ausgeschaltet wird. Den Schalter durch einmaliges Drücken einrasten ), um die Stromversorgung des Monitors einzu- schalten. Den Schalter durch nochmaliges Drücken ausrasten ( ), um die Stromversorgung auszuschalten.
- Page 15 Diese Anzeigen werden durch die Unterschiede zwis- 29. S-Video-Abschluß schalter (INPUT 3, 75 /Hi-z) chen den an diesen Monitor angeschlossenen Für das Überbrücken oder Durchschleifen des des Sendesysteme umgeschaltet. Video-Signals ist dieser Schalter auf die Position Hi-z In dem Bereitschafts-Ein-Modus leuchten die PAL- einzustellen;...
-
Page 16: Kabel-Informationen
41. Audio-Ausgangssteckverbinder KABEL-INFORMATIONEN (INPUT 1, AUDIO OUT) Audio-Eingangssteckverbinder (40) Netzkabel angelegte Audio-Eingangssignal wird an diesen 1. Den Netzschalter (1) auf die Position OFF einstellen, Steckverbinder durchgeschleift. während die Anschlüsse hergestellt werden. 2. Das Netzkabel an eine geerdete Netzsteckdose 42. Bereitschafts-Eingangssteckverbinder anschließ... -
Page 17: Systemanschlüsse
SYSTEMANSCHLÜSSE • Den S-Video- oder Video-Abschluß schalter (24), (29), 1. Anschluß eines einzigen Monitors (34) oder (39) des ersten Monitors oder der dazwis- Koaxal- chenliegenden Monitore auf die Position Hi-z ein- Kamera kabel stellen. Dann den S-Video- oder Video-Abschluß schalter (24), (29), (34) oder (39) des letzten Monitors auf die Position 75Ω... -
Page 18: Masszeichnung
MASSZEICHNUNG Einheit: mm VIDEO POWER LONG NARROW SHORT WIDE NTSC (3.58) M.NTSC (4.43) STAND 3.58 V-HOLD H-HOLD TINT COLOUR BRIGHT CONTRAST PICTURE AUDIO TRAP PICTURE INPUT SELECT INPUT 4 INPUT 3 INPUT 2 INPUT 1 STAND BY S-VIDEO AUDIO S-VIDEO AUDIO VIDEO AUDIO... -
Page 19: Technische Daten
TECHNISCHE DATEN Stromquelle: WV-CM2000/A, WV-CM2000/B, WV-CM2000/G: 220 - 240 V Netzstrom, 50 Hz Leistungsaufnahme: Ungefähr 99 Watt Video-Eingang/Ausgang: 1,0 Vss Signalgemisch/75 Ohm oder Hi-z-Durchschleifung S-Video-Eingang/Ausgang: Y: 1,0 Vss/75 Ohm oder Hi-z-Durchschleifung (PAL/NTSC) C: 0,3 Vss/75 Ohm oder Hi-z-Durchschleifung (NTSC) C: 0,286 Vss/75 Ohm oder Hi-z-Durchschleifung (PAL) Abtastgröß... - Page 20 DESTINÉE À L'UTILISATEUR SE TROUVE À L'IN- TÉRIEUR DE L'APPAREIL. CONFIER LES RÉG- LAGES ET LES RÉPARATIONS À UN DÉPAN- La Société PANASONIC-FRANCE, importateur du matériel NEUR PROFESSIONNEL. MATSUSHITA-JAPON déclare que cet appareil est con- forme aux prescriptions de la directive 87/308/ C.C.E. modi- fiée par la directive 82/499/CEE.
-
Page 21: Préface
PRÉFACE Le moniteur vidéo couleur WV-CM2000 Panasonic est un Connecteurs d'entrée et de sortie standard BNC et S-vidéo un modèle à haute résolution et fonction S-VIDEO, ce qui permettant au WV-CM2000 d'être utilisé avec d'autres permet d’obtenir des images à haute définition des sig- moniteurs vidéo à... -
Page 22: Principaux Organes De Commande Et Leurs Fonctions
PRINCIPAUX ORGANES DE COMMANDE ET FONCTION VIDEO POWER PUSH NTSC (3.58) M.NTSC (4.43) 2000 Video Monitor WV-CM INPUT SELECT LONG NARROW SHORT WIDE STAND 3.58 V-HOLD H-HOLD TINT COLOUR BRIGHT CONTRAST PICTURE AUDIO TRAP PICTURE !6 6 INPUT 4 INPUT 3 INPUT 2 INPUT 1 STAND BY... - Page 23 1. Interrupteur d’alimentation (POWER ON/OFF) 8. Réglage de teinte (TINT) Il s’agit d’un interrupteur marche-arrêt de type push- Tourner cette commande dans le sens des aiguilles push qui permet de mettre l’appareil sous tension et d’une montre pour accentuer le violet et la tourner de l’arrêter.
- Page 24 21. Commande de réglage d’écran 35. Connecteur d’entrée audio (INPUT 2, AUDIO IN) Cette commande est précalée en usine. Le signal d’entrée audio 8 dB/HI-z peut être appliqué Ne pas modifier le réglage de cette commande. à ce connecteur d’entrée. Quand le réglage de cette commande est nécessaire, faire appel aux services d’un dépanneur profession- 36.
-
Page 25: Renseignements Relatifs Aux Câbles
RENSEIGNEMENTS RELATIFS AUX CÂBLES Cordon d’alimentation 1. Conserver l’interrupteur d’alimentation (1) en position OFF pendant la durée de l’installation. 2. Raccorder le cordon d’alimentation à une prise de sortie secteur reliée à la terre. Câble vidéo 1. Se servir d’un câble coaxial de 75 ohms [RG-59/U (3C-2V), RG-6/U (5C-2V), RG-14/U (7C-2V), RG-15/U (10C-2V)] 2. -
Page 26: Branchement De Système
BRANCHEMENT DE SYSTÈME 1. Branchement à un seul moniteur vidéo • Commuter le commutateur de terminaison S-vidéo/ vidéo (24), (29), (34) ou (39) du premier et des moni- couleur teurs vidéo couleur intermédiaires sur la position Hi-z. Câble Ensuite, commuter le commutateur de terminaison S- coaxial Caméra vidéo/vidéo (24), (29), (34) ou (39) du dernier moniteur... -
Page 27: Aspect Extérieur
ASPECT EXTÉRIEUR Unité: mm VIDEO POWER LONG NARROW SHORT WIDE NTSC (3.58) M.NTSC (4.43) STAND 3.58 V-HOLD H-HOLD TINT COLOUR BRIGHT CONTRAST PICTURE AUDIO TRAP PICTURE INPUT SELECT INPUT 4 INPUT 3 INPUT 2 INPUT 1 STAND BY S-VIDEO AUDIO S-VIDEO AUDIO VIDEO... -
Page 28: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Source d’alimentation: WV-CM2000/A, WV-CM2000/B, WV-CM2000/G:Secteur alternatif 220 - 240 V, 50 Hz Puissance consommée: Environ 99 watts Entrée/sortie vidéo: Signal vidéo composite de 1,0 Vcc/75 ohms, bouclage Hi-z Entrée/sortie S-vidéo: Y: Signal de 1,0 Vcc/75 ohms ou bouclage Hi-z (PAL/NTSC) - Page 29 Matsushita Electric Industrial Co., Ltd. Central P.O. Box 288, Osaka 530-91, Japan N0594-3125 YWV8QA3284DN Printed in Japan N 13 Gedruckt in Japan Imprimé au Japon...
