e lnstructions de s&urite importantes
Pour reduire le risque de basculement de la cuisiniere,
protegez-la en installant les vis et les supports
anti-bascules fournis avec la cuisiniere. IIs sont situ_s dans
un sac de plastique dans le four. Si vous n'installez pas
ces supports anti-bascules, la cuisiniere risque de basculer
si un poids excessif est place sur une porte ouverte ou si
un enfanty grimpe. Les renversements de liquides
chauds ou la cuisiniere peuvent provoquer de s_rieuses
blessures.
Suivez les instructions ci-dessous pour installer les
supports anti-bascules.
Si vous d_placez la cuisiniere pour I'installer a un autre
endroit, vous devez _galement deplacer les supports
anti-bascules pour les installeravec la cuisiniere. Voyez
I'etape 5 pour verifier comment proceder a une
installation correcte.
Outils Requis :
Tourne-ecrou de 5/16"(0,79 cm) ou tournevis a t_te
carrie
Cle a molette
Perceuse _lectrique
Foret de 3/16"(0,5 cm) de diam_tre
Foret de maqonnerie de 3/16"(0,5 cm) diametre (si
I'installation se fait dans du b_ton)
Instructions d'installation des supports
anti-bascules
Les supports anti-bascules se fixent au plancher,
I'arriere de la cuisiniere, pour retenir les deux pieds
niveleurs. En les fixant au plancher, assurez-vous que les
vis ne penetrent pas dans la plomberie ou le c_blage
_lectrique. Les vis fournies fonctionneront aussi bien
dans du bois que dans du b_ton.
1. Depliez le gabarit de papier et placez-le a plat sur le
plancher, I'endos et les extremites des c6tes
exactement a I'endroit ou I'arriere et les c6tes de la
cuisiniere seront places Iors de I'installation (utilisez le
diagramme ci-dessous pour Iocaliser les supports
anti-bascules si le gabarit de papier n'est pas
disponible).
2. Tracez sur le plancher I'emplacement des 4 trous de
montageindiquessurlegabarit. Pourfaciliter
I'installation, des trous pilotes d'un 1/2 "(1.3 cm) de
profondeur et 3/16" (0.5 cm) de diametre peuvent _tre
perces dans le plancher.
3. Enlevez le gabarit et placez les supports anti-bascules
sur le plancher, le rebord renvers_ vers I'avant.
Alignez les trous dans les supports anti-bascules avec
les trous traces sur le plancher et fixez avec les 4 vis
fournies. Les supports anti-bascules doivent _tre fixes
sur un planchersolide. Sivouslesfixeza un plancher
en beton, percez d'abord des trous pilotes de 3/16"
(0.5 cm) de diam_tre a I'aide d'un foret a maqonnerie
de 3/16" (0.5 cm) diametre.
4. Mettez la cuisiniere a niveau au besoin, en I'ajustant
avec les 4 pieds niveleurs a I'aide d'une cle a molette
(voirFigure 5 ci-dessous). Un degagement minimum
de 1/8" (0.3 cm) est requis entre le has de la cuisiniere
et les pieds niveleurs arrieres pour disposer de
suffisamment d'espace pour installer les supports
anti-bascules.
5. Replacez la cuisiniere en la faisant glisser, en vous
assurant que les pieds arrieres ont _te bien agripp_s
par les extremit_s des supports anti-bascules. II est
possible que vous ayez a la deplacer legerement d'un
c6t_ en la repoussant vers I'arriere pour que les pieds
arrieres s'alignent avec les supports anti-bascules.
Agrippez le dessus de I'extremite arriere de la
cuisiniere et essayez soigneusement de I'incliner vers
I'avant pour vous assurer que la cuisiniere est
correctement ancr@e.
t

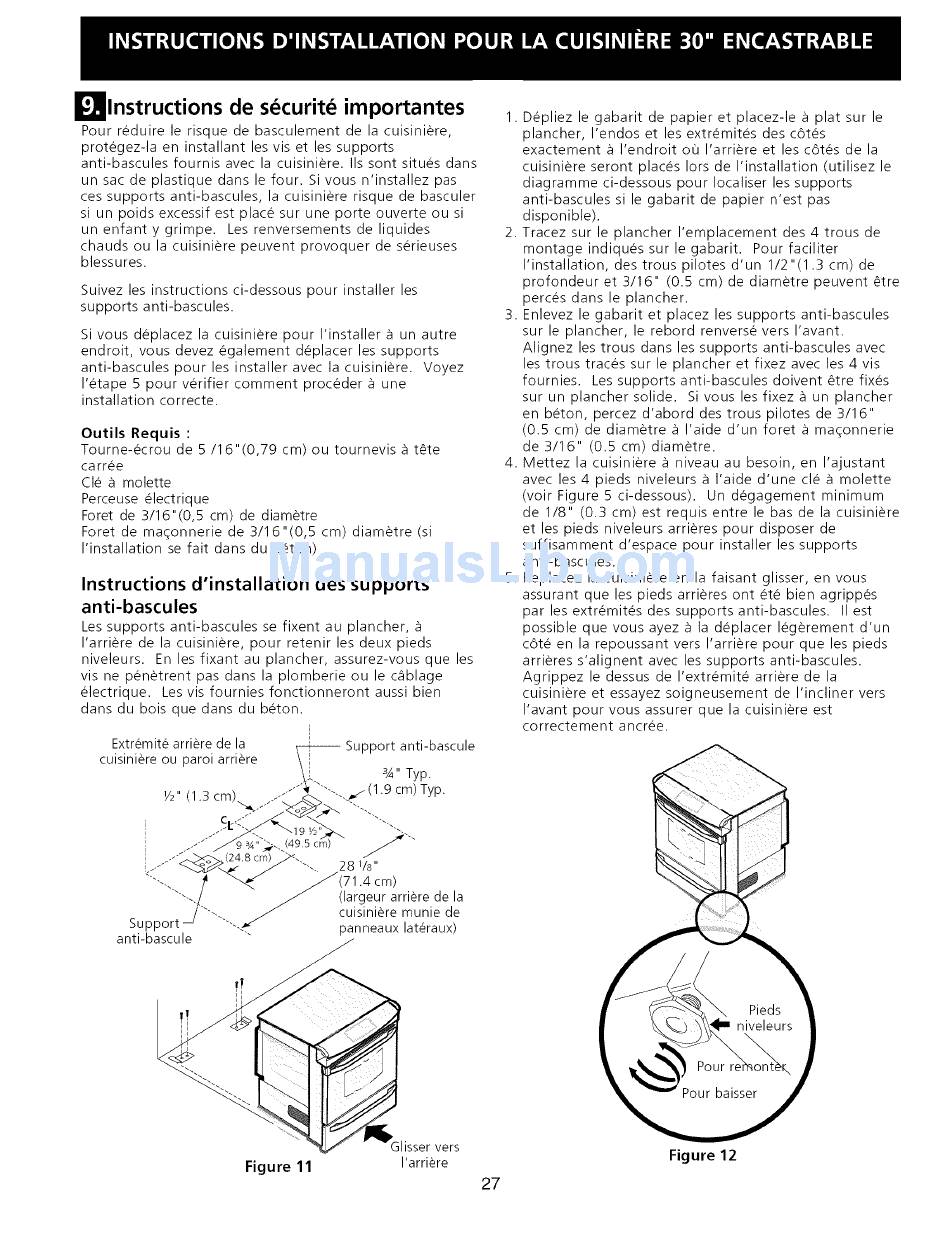

Figure 11
31isservers
I'arriere
27
Figure 12
