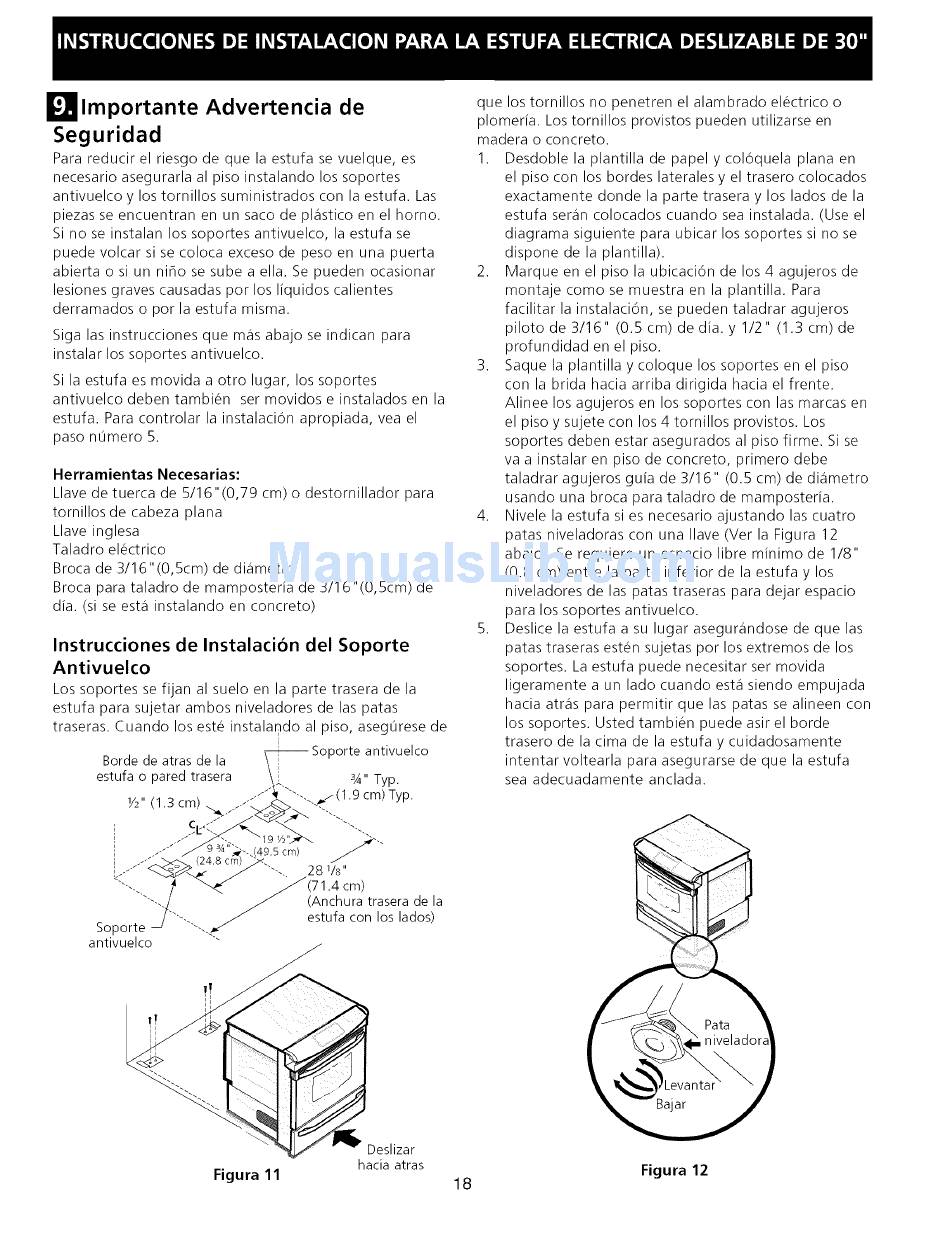

II lmportante Advertencia de
Seguridad
Para reducir el riesgo de que la estufa se vuelque, es
necesario asegurarla al piso instalando los soportes
antivuelco y los tornillos suministrados con la estufa. Las
piezas se encuentran en un saco de plastico en el homo.
Si no se instalan los soportes antivuelco, la estufa se
puede volcar si se coloca exceso de peso en una puerta
abierta o si un niflo se sube a ella. Se pueden ocasionar
lesiones graves causadas pot los liquidos calientes
derramados o pot la estufa misma.
Siga las instrucciones que mas abajo se indican para
instalar los soportes antivuelco.
Si la estufa es movida a otro lugar, los soportes
antivuelcodebentambien sermovidoseinstaladosen la
estufa. Para controlar la instalacion apropiada, vea el
paso numero 5.
Herramientas Necesarias:
Llave de tuerca de 5/16"(0,79 cm) o destornillador para
tornillos de cabeza plana
Llave inglesa
Taladro electrico
Broca de 3/16" (0,5cm) de diametro
Broca para taladro de mamposteria de 3/16 "(0,5cm) de
dia. (si se esta instalando en concreto)
Instrucciones de Instalacion del Soporte
Antivuelco
Los soportes se fijan al suelo en la parte trasera de la
estufa para sujetar ambos niveladores de las patas
traseras. Cuando los est_ instalando al piso, aseg0rese de
porte antivuelco
Borde de atras de la
estufa o pared trasera 3A" Typ.
.... ._.,_ (1.9 cm) Typ.
Y2" (1.3 cm) _ .....
1
! .-"" --. 28 I/8"
• (Anchura trasera de la
estufa con los lados)
So "'""--.
antivuelco
que los tornillos no penetren el alambrado electrico o
plomeria. Los tornillos provistos pueden utilizarse en
madera o concreto.
1. Desdoble la plantilla de papel y coloquela plana en
el piso con los bordes laterales y el trasero colocados
exactamente donde la parte trasera y los lados de la
estufa seran colocados cuando sea instalada. (Use el
diagrama siguiente para ubicar los soportes si no se
dispone de la plantilla).
2. Marque en el piso la ubicaci6n de los 4 agujeros de
montaje como se muestra en la plantilla. Para
facilitar la instalaci6n, se pueden taladrar agujeros
piloto de 3/16" (0.5 cm) de dia. y 1/2" (1.3 cm) de
profundidad en el piso.
3. Saque la plantilla y coloque los soportes en el piso
con la brida hacia arriba dirigida hacia el frente.
Alinee los agujeros en los soportes con las marcas en
el piso y sujete con los 4 tornillos provistos. Los
soportes deben estar asegurados al piso firme. Si se
va a instalar en piso de concreto, primero debe
taladrar agujeros guia de 3/16" (0.5 cm) de diametro
usando una broca para taladro de mamposteria.
4. Nivele la estufa si es necesario ajustando las cuatro
patas niveladoras con una Ilave (Vet la Figura 12
abajo). Se requiere un espacio libre minimo de 1/8"
(0.8 cm) entre la parte inferior de la estufa y los
niveladores de las patas traseras para dejar espacio
para los soportes antivuelco.
5. Deslice la estufa a su lugar asegurandose de que las
patas traseras est6n sujetas pot los extremos de los
soportes. La estufa puede necesitar ser movida
ligeramente a un lado cuando esta siendo empujada
hacia atras para permitir que las patas se alineen con
los soportes. Usted tambien puede asir el borde
trasero de la cima de la estufa y cuidadosamente
intentar voltearla para asegurarse de que la estufa
sea adecuadamente anclada.
IT
i!
!!
Deslizar
hacia atras
(
Figura 12
Figura 11 18
