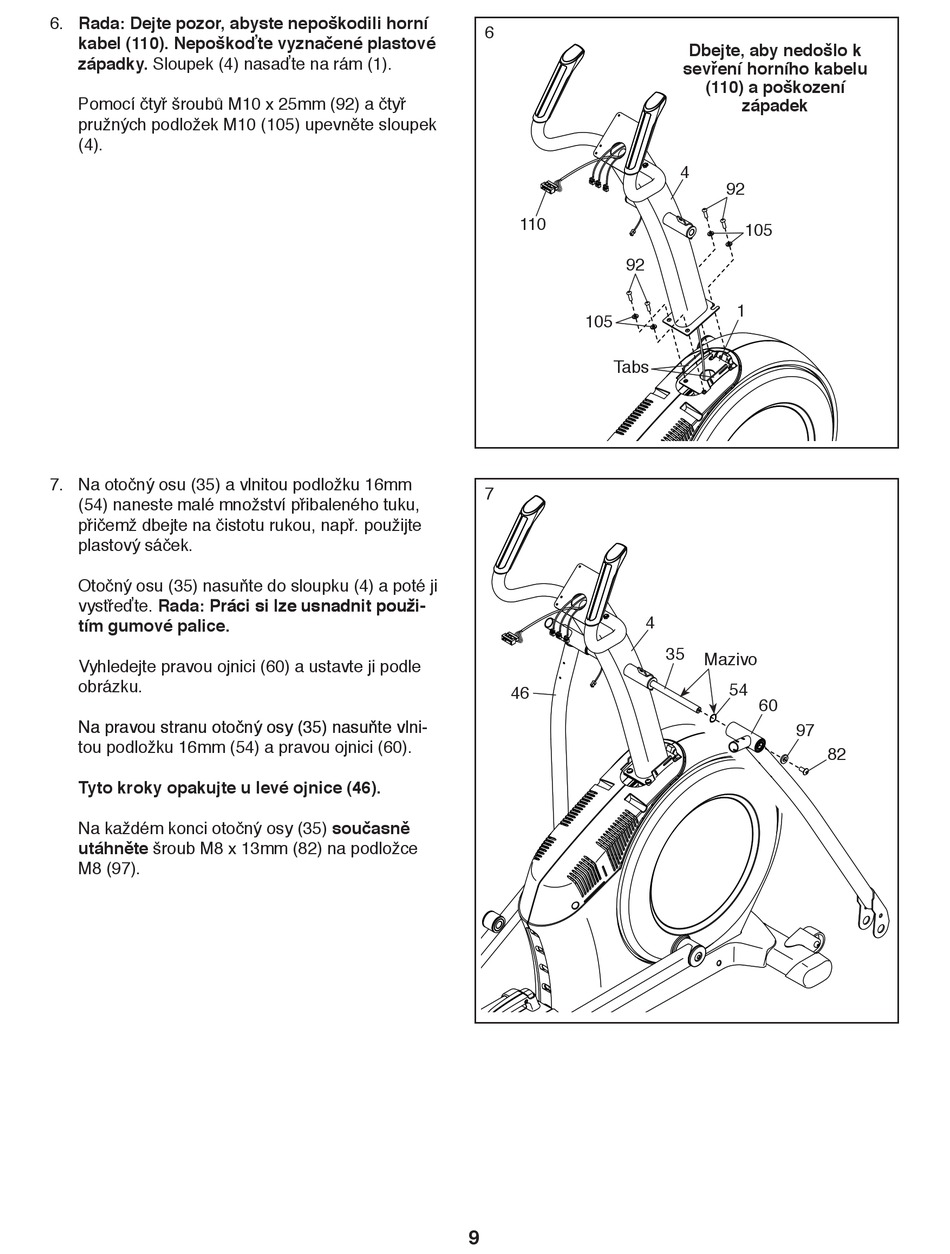

6. Rada: Dejte pozor, abyste nepoškodili horní
kabel (110). Nepoškoďte vyznačené plastové
západky. Sloupek (4) nasaďte na rám (1).
Pomocí čtyř šroubů M10 x 25mm (92) a čtyř
pružných podložek M10 (105) upevněte sloupek
(4).
7. Na otočný osu (35) a vlnitou podložku 16mm
(54) naneste malé množství přibaleného tuku,
přičemž dbejte na čistotu rukou, např. použijte
plastový sáček.
Otočný osu (35) nasuňte do sloupku (4) a poté ji
vystřeďte. Rada: Práci si lze usnadnit použi� Práci si lze usnadnit použi- Práci si lze usnadnit použi�
tím gumové palice.
Vyhledejte pravou ojnici (60) a ustavte ji podle
obrázku.
Na pravou stranu otočný osy (35) nasuňte vlni� Na pravou stranu otočný osy (35) nasuňte vlni�
tou podložku 16mm (54) a pravou ojnici (60).
Tyto kroky opakujte u levé ojnice (46).
Na každém konci otočný osy (35) současně
utáhněte šroub M8 x 13mm (82) na podložce
M8 (97).
6
110
92
105
Tabs
7
4
46
9
Dbejte, aby nedošlo k
sevření horního kabelu
(110) a poškození
západek
4
92
105
1
35
Mazivo
54
60
97
82
