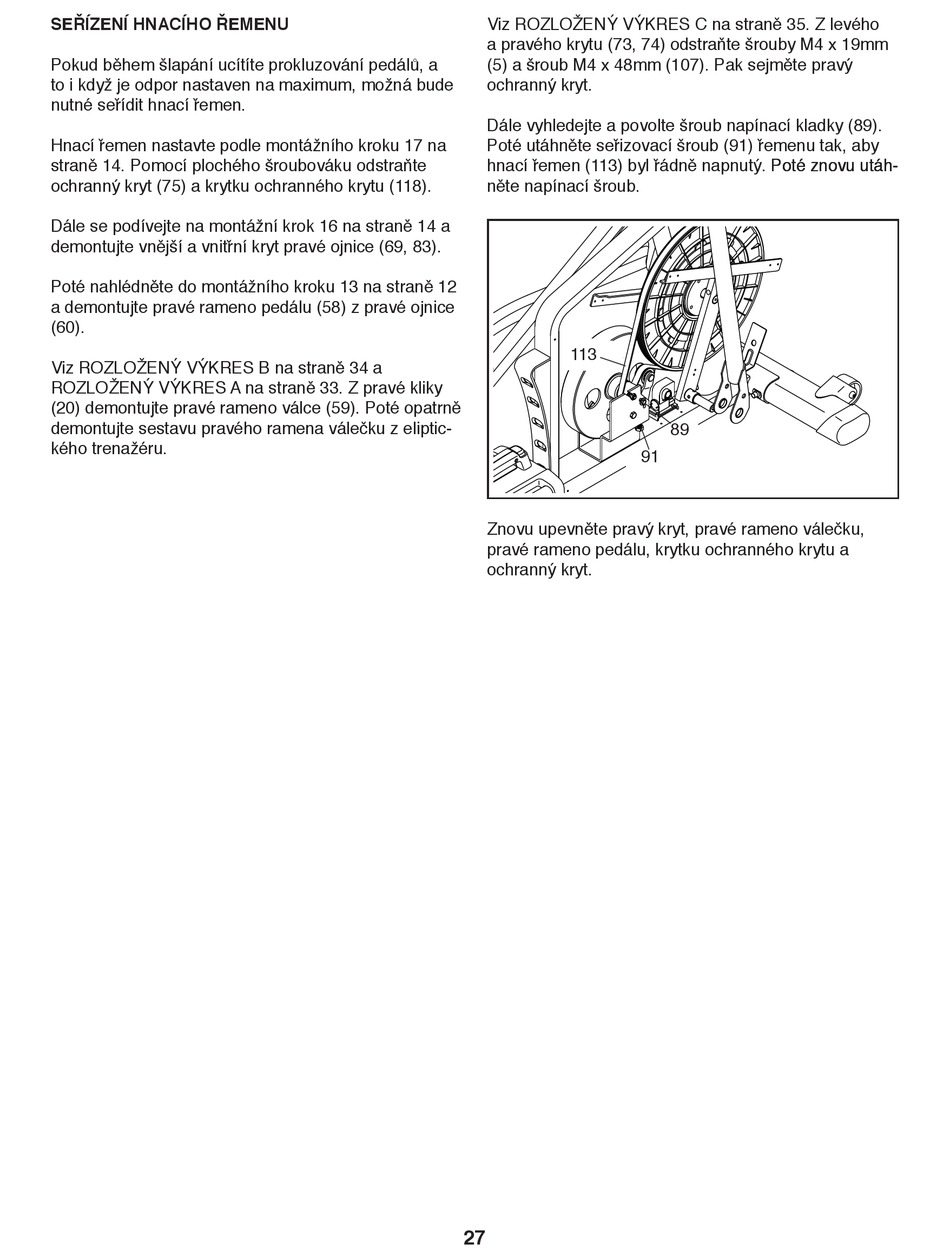

SEŘÍZENÍ HNACÍHO ŘEMENU
Pokud během šlapání ucítíte prokluzování pedálů, a
to i když je odpor nastaven na maximum, možná bude
nutné seřídit hnací řemen.
Hnací řemen nastavte podle montážního kroku 17 na
straně 14. Pomocí plochého šroubováku odstraňte
ochranný kryt (75) a krytku ochranného krytu (118).
Dále se podívejte na montážní krok 16 na straně 14 a
demontujte vnější a vnitřní kryt pravé ojnice (69, 83).
Poté nahlédněte do montážního kroku 13 na straně 12
a demontujte pravé rameno pedálu (58) z pravé ojnice
(60).
Viz ROZLOŽENÝ VÝKRES B na straně 34 a
ROZLOŽENÝ VÝKRES A na straně 33. Z pravé kliky
(20) demontujte pravé rameno válce (59). Poté opatrně
demontujte sestavu pravého ramena válečku z eliptic�
kého trenažéru.
Viz ROZLOŽENÝ VÝKRES C na straně 35. Z levého
a pravého krytu (73, 74) odstraňte šrouby M4 x 19mm
(5) a šroub M4 x 48mm (107). Pak sejměte pravý
ochranný kryt.
Dále vyhledejte a povolte šroub napínací kladky (89).
Poté utáhněte seřizovací šroub (91) řemenu tak, aby
hnací řemen (113) byl řádně napnutý. Poté znovu utáh�
něte napínací šroub.
113
91
Znovu upevněte pravý kryt, pravé rameno válečku,
pravé rameno pedálu, krytku ochranného krytu a
ochranný kryt.
