ASSEMBLAGE
L'assemblage requiert deux personnes. Placez toutes les pièces de l'appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.
L'assemblage requiert la clé hexagonale incluse et votre propre tournevis cruciforme
maillet en caoutchouc

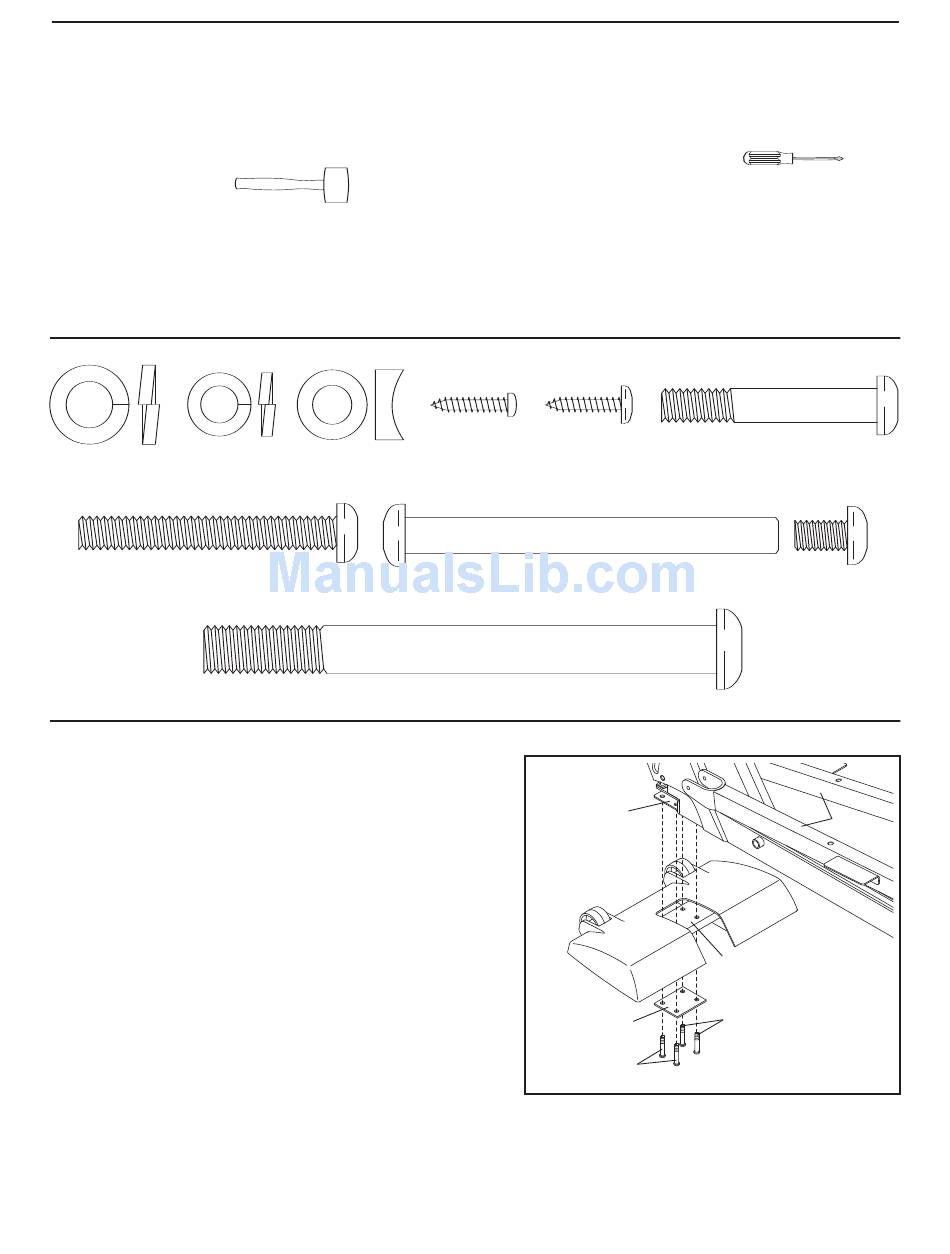

Pendent que vous assemblez l'appareil elliptique utilisez le schéma des pièces ci-dessous pour identifier les
petites pièces utilisées dans l'assemblage. Le nombre entre parenthèses réfère au numéro de la pièce, de la
LISTE DES PIÈCES à la page 21. Le deuxième nombre fait référence à la quantité nécessaire pour l'assembla-
ge. Remarque : certaines pièces sont déjà assemblées. Si vous ne pouvez pas trouver une pièce dans le
sac des pièces, vérifiez que la pièce n'est pas déjà assemblée.
M10 Split
M8 Split
Washer (73)–2
Washer (85)–4
M8 x 56mm Button Screw (83)–4
1. Identifiez le Stabilisateur Avant (8). Pendant qu'une
deuxième personne soulève l'avant du Cadre (1) et
tient les Jambes de la Pédale (4, 5) dans la position
illustrée, attachez le Stabilisateur Avant sur le Cadre à
l'aide de quatre Vis en Bouton de M8 x 44mm (84) et
d'une Plaque de Support (64).
Pendant qu'une deuxième personne soulève l'ar-
rière du Cadre (1), attachez le Stabilisateur Arrière
(non-illustré) sur le Cadre de la même manière.
.
M4 x 16mm
Round Head
7.6mm Spacer
Screw (69)–4
(47)–2
M10 x 108mm Button Screw (70)–2
4
M4 x 16mm
Screw (94)–2
M8 x 79mm Bolt Set (65)–2
1
1
64
84
, et
M8 x 44mm Button
Screw (84)–8
4, 5
8
84
