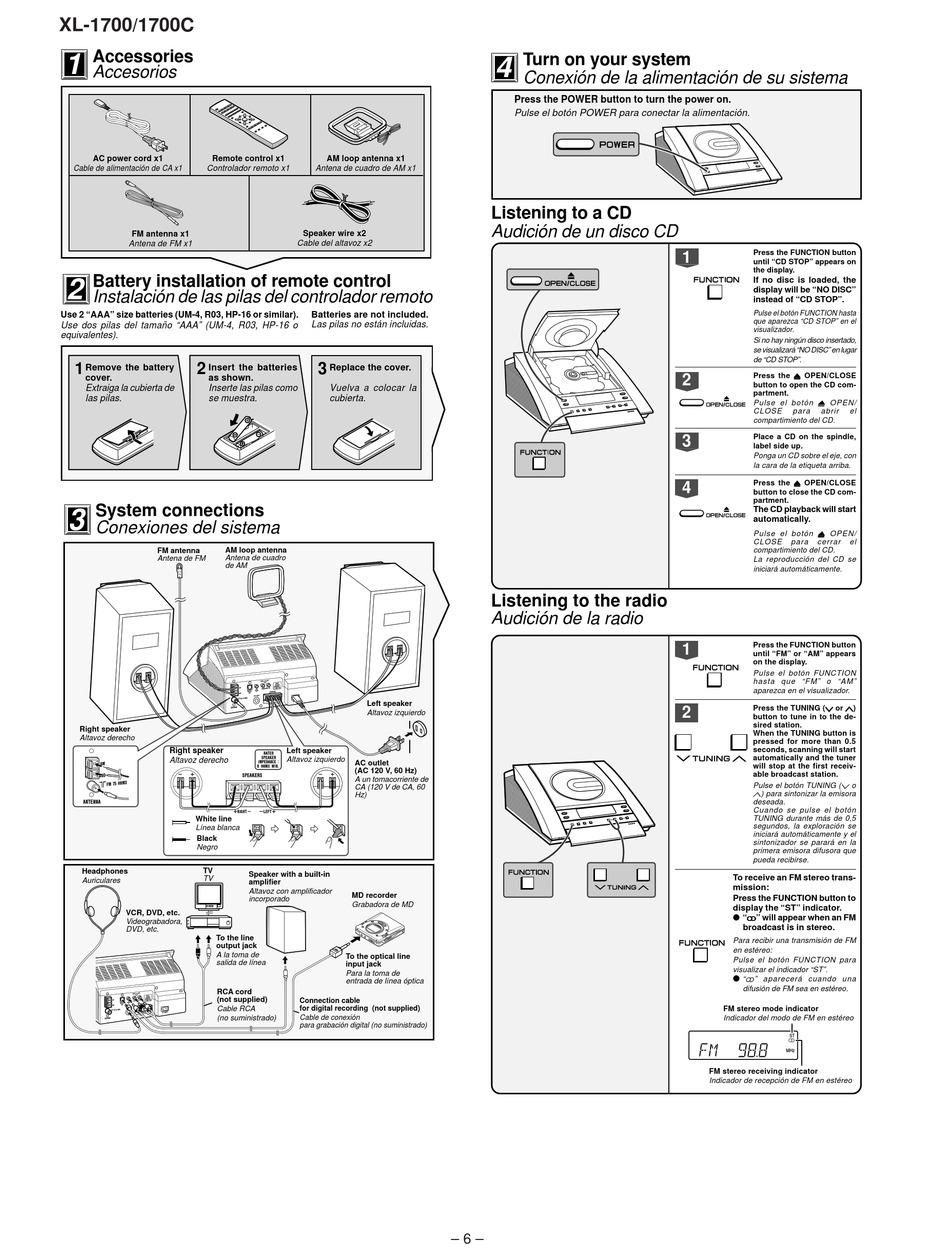

XL-1700/1700C
Accessories
1 1
Accesorios
AC power cord x1 Remote control x1
Cable de alimentación de CA x1 Controlador remoto x1
FM antenna x1
Antena de FM x1
Battery installation of remote control
2
2
Instalación de las pilas del controlador remoto
Use 2 "AAA" size batteries (UM-4, R03, HP-16 or similar).
Use dos pilas del tamaño "AAA" (UM-4, R03, HP-16 o
equivalentes).
1 2
Remove the battery Insert the batteries
cover. as shown.
Extraiga la cubierta de Inserte las pilas como
las pilas. se muestra.

System connections

3
3
Conexiones del sistema
FM antenna AM loop antenna
Antena de cuadro
Antena de FM
de AM
Right speaker
Altavoz derecho
Right speaker
Altavoz derecho
White line
Línea blanca
Black
Negro
Headphones TV
TV
Auriculares
VCR, DVD, etc.
Videograbadora,
DVD, etc.
To the line
output jack
A la toma de
salida de línea
RCA cord
(not supplied)
Cable RCA
(no suministrado)
AM loop antenna x1
Antena de cuadro de AM x1
Speaker wire x2
Cable del altavoz x2
Batteries are not included.
Las pilas no están incluidas.
3
Replace the cover.
Vuelva a colocar la
cubierta.
Left speaker
Altavoz izquierdo
Left speaker
Altavoz izquierdo
AC outlet
(AC 120 V, 60 Hz)
A un tomacorriente de
CA (120 V de CA, 60
Hz)
Speaker with a built-in
amplifier
Altavoz con amplificador
MD recorder
incorporado
Grabadora de MD
To the optical line
input jack
Para la toma de
entrada de línea óptica
Connection cable
for digital recording (not supplied)
Cable de conexión
para grabación digital (no suministrado)
Turn on your system
4
4
Conexión de la alimentación de su sistema
Press the POWER button to turn the power on.
Pulse el botón POWER para conectar la alimentación.
Listening to a CD
Audición de un disco CD
Listening to the radio
Audición de la radio
– 6 –
Press the FUNCTION button
1
until "CD STOP" appears on
the display.
If no disc is loaded, the
display will be "NO DISC"
instead of "CD STOP".
Pulse el botón FUNCTION hasta
que aparezca "CD STOP" en el
visualizador.
Si no hay ningún disco insertado,
se visualizará "NO DISC" en lugar
de "CD STOP".
Press the 7 7 7 7 7 OPEN/CLOSE
2
button to open the CD com-
partment.
Pulse el botón 7 7 7 7 7 OPEN/
CLOSE para abrir el
compartimiento del CD.
Place a CD on the spindle,
3
label side up.
Ponga un CD sobre el eje, con
la cara de la etiqueta arriba.
Press the 7 7 7 7 7 OPEN/CLOSE
4
button to close the CD com-
partment.
The CD playback will start
automatically.
Pulse el botón 7 7 7 7 7 OPEN/
CLOSE para cerrar el
compartimiento del CD.
La reproducción del CD se
iniciará automáticamente.
Press the FUNCTION button
1
until "FM" or "AM" appears
on the display.
Pulse el botón FUNCTION
hasta que "FM" o "AM"
aparezca en el visualizador.
Press the TUNING (X X X X X or W W W W W )
2
button to tune in to the de-
sired station.
When the TUNING button is
pressed for more than 0.5
seconds, scanning will start
automatically and the tuner
will stop at the first receiv-
able broadcast station.
Pulse el botón TUNING ( X o
W ) para sintonizar la emisora
deseada.
Cuando se pulse el botón
TUNING durante más de 0,5
segundos, la exploración se
iniciará automáticamente y el
sintonizador se parará en la
primera emisora difusora que
pueda recibirse.
To receive an FM stereo trans-
mission:
Press the FUNCTION button to
display the "ST" indicator.
"j j j " will appear when an FM
j j
broadcast is in stereo.
Para recibir una transmisión de FM
en estéreo:
Pulse el botón FUNCTION para
visualizar el indicador "ST".
" j " aparecerá cuando una
difusión de FM sea en estéreo.
FM stereo mode indicator
Indicador del modo de FM en estéreo
FM stereo receiving indicator
Indicador de recepción de FM en estéreo
