Download
Share
Print this page
DURKOPP ADLER 271 Spare Parts
  1. Manuals
  2. Brands
  3. DURKOPP ADLER Manuals
  4. Sewing Machine
  5. DAC classic 271
  6. Spare parts
DURKOPP ADLER 271 Spare Parts

DURKOPP ADLER 271 Spare Parts

Hide thumbs Also See for 271:

Advertisement

Quick Links

Download this manual See also: Instruction Manual, Operating Manual

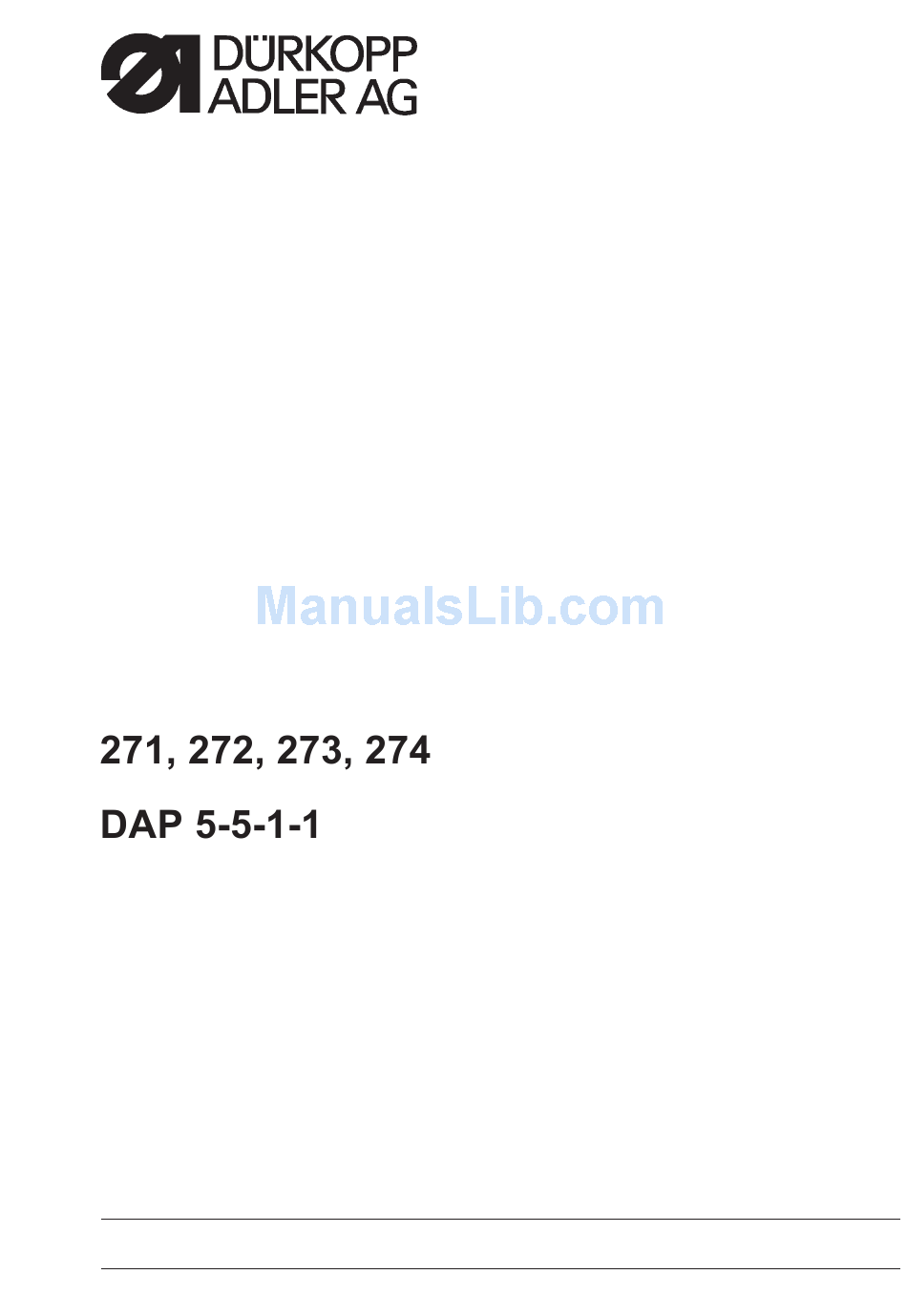

Teileliste und Näheinrichtungen
Spare Parts List and Sewing Equipment
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon (05 21) 9 25-0 • Telefax (05 21) 9 25 24 35
Ausgabe / Edition: 06/2000
Printed in Federal Republic of Germany
Teile-Nr./Part.-No.: 0791 271807

Advertisement

loading

Related Manuals for DURKOPP ADLER 271

Summary of Contents for DURKOPP ADLER 271

  • Page 1 Teileliste und Näheinrichtungen Spare Parts List and Sewing Equipment Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld Telefon (05 21) 9 25-0 • Telefax (05 21) 9 25 24 35 Ausgabe / Edition: 06/2000 Printed in Federal Republic of Germany Teile-Nr./Part.-No.: 0791 271807...
  • Page 2 271-140040 271-140040 271-140041 271-140041 271-140042 8,10,11 271-140042 271-150046 271-150046 271-150047 10,11,13 271-150047 271-240042 271-240042 272-140040 1-7,14 272-140040 272-140041 8,9,14 272-140041 272-140042 8,10,11,14 272-140042 272-160061 8,14,15 272-160061 272-160062 8,10,11,14,15 272-160062 272-170066 13,14 272-170066 272-170067 10,11,13,14 272-170067 272-640140 17,1-7 272-640140 272-640141 272-640141 272-640142 18,19 272-640142...
  • Page 4 Teilesatz Handverriegelung 0 271 001671 Set of parts manual backtacking Umbausatz "Riegeln und Lüften" Z117 001941 Conversion kit "backtacking and lifting" Fadenwischer Z120 001801 Thread wiper Fadenwischer-Puller Z120 001851 Thread wiper puller Reflex-Lichtschranke (Anbausatz) Z133 000371 Reflecting light barrier (mounting kit) Nachrüstsatz Kniehebel 0271 000661 Retrofitting kit knee lever...
  • Page 5 Restfadenwächter Z134 000321 Bobbin thread monitor Triflex (2 Stichl. u. 2 Spannungen Z116 006741 nur für 272 / 6 mm Stichlänge Triflex (2 stitch lengths and 2 tensionvalues) only for 272 / 6-mm -stitch length Dreifachfußhalter 0272 000892 Triple foot holder Kantenanschlag (Dreifachfußhalter) N900 020031 Edge guide (triple foot holder)
  • Page 7 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271/272-140040,-640140, Parts of 271/272-140040,-640140 (mit Pos.92,93,95) (with pos.92,93,95) 10039 0271 000102 Fadenhebel ** Thread lever ** -170067 -170067 273-140042, 274-140042,-160062...
  • Page 8 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10075 0211 000339 Nadelstange cpl. Needle bar cpl. 10112 9205 102808 Gew.-Stift Threaded stud (mit Pos. 55,56, (with pos. 55,56, 10113 0271 000323 Zahnriemenrad...
  • Page 10 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271/272-140040,-640140, Parts of 271/272-140040,-640140 10182 0271 001227 Fadenleitwinkel Angular thread guide 10183 9205 101878 Gewindestift Threaded stud 273-140042,274-140042,-160062, 273-140042,274-140042,-160062 -170067...
  • Page 11 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10219 0211 000458 Lüfterlasche Lifter fish plate 10220 0271 001385 A Kappe * nur für Rep. alter * For repair old Maschinen machine only ** Nur für Kl.
  • Page 13 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271/272-140040,-640140, Parts of 271/272-140040,-640140 Pos. 27 und 28,45) pos. 27 and 28,45) 10262 9205 024358 Gewindestift Threaded stud 273-140042,274-140042,-160062, 273-140042,274-140042,-160062...
  • Page 15 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271/272-140040,-640140, Parts of 271/272-140040,-640140 10324 0211 000806 Stopfen Plug 10325 0219 000353 Linsenschraube Fillister head screw 273-140042,274-140042,-160062, 273-140042,274-140042,-160062 -170067...
  • Page 16 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10361 0271 001213 Griff Handle 10362 0271 000274 Spulenspindel Bobbin spindle 10363 1001 003102 Spulerrad Bobbin winder wheel * nur für Kl.
  • Page 18 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271/272-140040,-640140, Parts of 271/272-140040,.640140 10405 0271 000602 Filzscheibe Felt washer 10406 0271 001232 Getriebedeckel kpl. Gear box cover cpl. 273-140042,274-140042,-160062, 273-140042,274-140042,-160062 -170067...
  • Page 20 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271/272-140040,-640140, Parts of 271/272-140040,-640140 10478 0271 000645 Führungsbolzen * Guide bolt * 10479 0271 000651 Klemmhebel kpl. Clamping lever cpl.
  • Page 21 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10515 0271 000651 Klemmhebel Lever 10516 0271 000655 Kerbstift 10517 0265 000601 Gabelhebel Forked lever 10518 9041 100030 Oeldocht Oilwick * nur für Rep.
  • Page 23 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271/272-140040,-640140, Parts of 271/272-140040,-640140 10558 9870 001108 Leitung,K Cable,k Erdung Eearth cable 273-140042,274-140042,-160062, 273-140042,274-140042,-160062 -170067 -170067 (in Beipack) (Is included in the) (accessories)
  • Page 25 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271-140041,-140042,- Parts of 271-140041,-140042,- 10601 0271 001449 Kabelhalter Cable clip 160061 160061, 10602 0271 001452 Hebel Lever -160062,273/274-140042,-140062 -160062,273/274-140042,-14006...
  • Page 26 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10638 0271 001388 Druckfeder Pressure spring 10639 0271 001385 A Kappe 10640 0271 001410 Getr.Deckel Gear box cover 10641 0620 760092 Draht...
  • Page 28 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271/272-140041(Pos.1-17) Parts of 271/272-140041(pos.1-1 10683 9231 000378 6kt.-Mutter Hexagonal nut 10684 0211 003501 Fadenöler kpl. Thread oiler cpl. Teile d.
  • Page 30 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271-140042,-150047, Teile der 271-140042,-150047, 10745 9301 103231 Zyl.-Stift Cyl. pin 10746 9202 002493 Zyl.-Schraube Cyl.head screw Teile der 271-140042,-150047, Parts of 271-140042,-150047, 272-140042,-160062,-170067,...
  • Page 32 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271-140042,-150042,- Parts of 271-140042,-150042,- 10813 Z120 001821 Hubmagnet kpl. Stroke magnet cpl. 150047 150047 (mit Pos. 32,33,34) (with pos.
  • Page 34 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Beipackteile (0791 271502) Accessories 10878 0791 001011 Auflagestopfen Supporting plug 10879 0791 001012 Druckfeder Pressure spring 10843 0791 001081 Garnständerrohr Thread unwinder tube 10880...
  • Page 35 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination ** für alle Masch. mit ** For all machines Verriegel. Automatik with automatic außer 272-640000, backtacking except -740000/ 273 / 274 for 272-640000 *** nur für 273/274 *** for 273/274 only...
  • Page 37 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 271-150046,-150047, Parts of 271-150046,-150047, bis 46) up to 46) 10959 0271 000949 Transporteurträger Feed dog carrier 272-170066,-170067,274-170067 272-170066,-170067,274-170067 10960...
  • Page 39 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile d. 272-140040,-140041,- Parts of 272-140040,-140041,- 11027 0272 000215 Lüfterlasche Releasing strip 140042, 140042 11028 0272 000217 Blattfeder Leaf spring -160061,-160062,-170066,-170067 -160061,-160062,-170066,-17006...
  • Page 40 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11064 0211 000062 Lagerbolzen Bearing bolt 11065 0002 008308 3325 Rundfilz Felt 11066 9041 100030 Öldocht Oil wick 11067 0244 000581 A Schubstange...
  • Page 42 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 272-160061,-160062 Parts of 272-160061,-160062 11135 0271 000766 Einstellehre (für Setting gauge (for 271 002091) 271 002091) 274-740142,-160062 274-740142,-160062 11137...
  • Page 44 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Beipackteile Accessories 271-640141, 272-640142,-740142 271-640141, 272-640142, -74014 11158 0945 000797 Ölblech Oil tray 11159 0713 000302 Spanpl.-Schraube Wood screw 11160 0945 000816 Abfallrutsche...
  • Page 46 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Kantenschn. 272-640000,-740000 Cutter 272-640000,-740000 11213 0272 070198 Buchse Bush 11214 0556 003011 Sprengring Spring ring 11178 0272 070103 Exzenter Eccentric 11215...
  • Page 47 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11250 0798 420117 Gehäuse Housing 11251 9202 002063 Zyl.-Schraube Cyl. head screw 11252 0272 070068 Armwelle Arm shaft 11253 9202 002483 Zyl.-Schraube...
  • Page 49 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile für 272-640000,-740000 Parts of 272-640000,-740000 11320 9204 201658 Linsenschraube Fillister head screw 11321 0272 076152 Kloben kpl. Block cpl.
  • Page 51 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile für 272-640142 Parts for 272-640142 11375 9204 201958 Zyl.-Schraube Cyl. head screw 11376 0273 002512 Winkel Angle 11340 9850 272001 Verteiler kpl.
  • Page 53 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 272-740142 Parts of 272-740142 11424 0272 070306 Achse Axle 11425 0272 070294 Filzteil Felt 11389 0272 070019 Armwellenlager Arm bearing 11426...
  • Page 55 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 272-740142 Parts of 272-740142 11476 9790 111001 L.-Stecknippel Hose coupling screw 11477 9790 201000 Schl.-Verschraubung Hose coupling screw 11441 9870 272004 Leitungssatz kpl.
  • Page 57 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 272-740142 Parts of 272-740142 11527 9810 370003 R6 Widerstand 0,22W Resistor 0,22W 0,22W/2,5W 0,22W/2,5 11492 9810 111005 C1 Kondensator 100mF Capacitor 100 nF 11529...
  • Page 59 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 273-140042, Parts of 273-140042, 11588 0273 000562 Lasche Shackle 11589 0742 041524 Nadellager Needle bearing 274-140042,-160042,-170067 274-140042,-160042,-170067 11590 9202 002057...
  • Page 60 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11625 0273 000680 Stopfen Plug 11662 9330 000068 Scheibe Washer 11626 0273 000683 Bolzen Bolt 11663 0273 000678 Druckfeder Pressure spring 11627...
  • Page 62 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Teile der 273-140042, Parts of 273-140042, (mit Pos. 31 und 34) (with pos. 31 and 34) 11709 9203 003101 Zyl.-Schraube Cyl.
  • Page 64 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Greifer Hooks 11764 0211 001129 Zyl.-Schraube Cyl. head screw 11765 0271 000775 Bremsfeder Brake spring 11729 0271 150124 Greifer kpl.(mit 4-10,20) Hook with 4-10,20) 11766...
  • Page 65 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11801 0211 001129 Zyl.Schraube Cyl.head screw 11802 0271 150070 Senkschr. Countersunk screw 11803 0204 000230 A Spule (Al) Bobbin 11804 0271 150090...
  • Page 67 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Greifer Hooks (mit Pos. 12, 13, 14, 16, (with pos. 12, 13, 14, 16, 17, 18, 30, 38) 17, 18, 30, 38) Greifer, klein für Hook, small for...
  • Page 69 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Nähleuchte Sewing lamps 11884 9880 271001 Anbausatz kpl. Set of parts cpl. (mit Pos. 2 bis 15) (with Pos. 2 up to 15) 11886 9822 510125 Nähleuchte (ohne...
  • Page 71 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Für 271-240042 For 271-240042 11948 0271 003932 Lagerflansch Bearing flange 11949 0271 003942 Achse kpl. Axle cpl. 11913 0271 004068 Haube Cover...
  • Page 72 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11985 N029 000130 Lasche Shackle 11986 N900 000597 Unterlegplatte Plate 11987 9203 100631 Flachkopfschraube Fillister head screw 11988 0271 003788 Stopfen Plug...
  • Page 74 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Gestell-Motor Varianten Stand-Motor Variant (3x230V 50HZ)QUICK (3x230V 50HZ)QUICK 12047 9130 500030 Keilr.Scheibe(67mm) Belt pulley(67mm) 12011 0798 003425 A Motor VD552/6F72CV Motor VD552/6F72CV 12048...
  • Page 76 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 12083 9201 250027 6Kt.Schr. Hexagonal screw 12084 9231 110127 6Kt.Schr. Hexagonal screw 12085 9357 200056 Kugelzapfen Ball pin 12086 9357 200106 Kugelpfanne...
  • Page 78 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Nähantrieb EFKA Sewing drive EFKA VD552/6F72CV VD552/6F72CV 12097 0798 003425 A Naehantrieb Sewing Motor (VD552/6F72CV) (VD552/6F72CV) (mit Pos.2-13) (with pos.2-13) 12100 9800 310000...
  • Page 80 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Nähantrieb Sewing drive VD552/6F82AV VD552/6F82AV 12115 9800 120008 A Naehantrieb Sewing Motor (VD552/6F82AV) (VD552/6F82AV) 12117 9800 310002 Kuppl.Scheibe Clutch disk 12118 9800 310003...
  • Page 82 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Nähantrieb Sewing drive DC1600/DA62AV DC1600/DA62AV 12134 9800 130004 R Naehantrieb Sewing motor (DC1600/DA62AV) (DC1600/DA62AV) (EFKA) (EFKA) 12137 9800 331004 Steuergeraet Control instrument 12138...
  • Page 84 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Nähantrieb Sewing drive Quick QD552/D40 Quick QD552/D40 12147 0798 003522 A Naehantrieb Sewing drive 12148 0002 007504 4457 Steuergeraet Control instrument 12149...
  • Page 86 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Restfadenwaechter/Luftleitung Rest Thread monitor/Pr. Pipe 12162 Z134 000321 Restfadenwaechter K Rest-Thread monitor cpl. (mit Pos.2-8) (with pos.2-8) 12164 9204 001258 Senkschraube Countersunk screw...
  • Page 88 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Naehplatz DAP 5-5-1-1 Configured sewing DAP 5-5-1-1 12180 0550 993005 1 Gest.Naehplatz configured sewing ) (Mit Pos.2-6) ( station with pos.2-6) 12182 0274 140042 AP Einb.Naehmasch.
  • Page 90 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Fadenwischer Thread wiper 12193 Z120 001851 Fadenwischer K Thread wiper (Mit Pos.2-28) (With pos.2-28) 12195 Z120 001807 Hebel Lever 12196 Z120 001811...
  • Page 92 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Bausatz Set of parts 12259 Z145 000173 Ansatzschraube Shoulderscrew 12260 Z145 000179 Winkel Angle 12224 Z145 000101 Bausatz gestuftes Kit stepped trimming 12261 Z145 000155...
  • Page 94 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Bausatz Set of parts 12307 9330 000127 Scheibe Washer 12308 0720 006546 Stichplatte Throat plate 12272 Z145 000001 Bausatz Kpl.
  • Page 96 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Bausatz Set of parts 12316 0273 001041 Bausatz K Set of parts (mit Pos.2-19) (mit pos.2-19) (Zum Abfangen des (Kit for foot Füßchens) Adjustment)
  • Page 98 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Direktantrieb/Taster Direct drive/feeler 12374 9205 102788 Gew.Stift Threaded stud 12375 9130 202190 Zahnriemen Toothed belt 12339 0271 000323 Zahnriemenrad Toothed wheel 12376...
  • Page 100 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Direktantrieb Direct drive 12384 9800 130101 R Nähantrieb Kpl. Sewing drive cpl. DC1500/DA220C DC1500/DA220C Efka direkt Efka direct drive (Mit Pos.2-8) (With pos.2-8) 12388...
  • Page 102 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Direktantrieb Direct drive 12398 9800 150007 R Nähantrieb Kpl.(pos.2-7) Sewing drive Cpl.(pos.2-7) QE3760/DA40MS02 QE3760/DA40MS02 Ab 11.99 From 11.99 12401 9800 150006 R Nähantrieb Kpl.(mit pos.2-7)
  • Page 104 Tafel/ Table: Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Bausatz (Kl.274) Set of parts (Cl.274) Höheneinst. f. Fuss Kit for foot 12416 0274 001141 Bausatz Kpl. Set of parts cpl. 12417 (mit Pos.2-16) (with pos.2-16)
  • Page 105 Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 1 von/ of 7 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 12433 0002 005889 0700 12470 0211 000117 12507 0211 000440 12544 0216 000068 001, 006 002, 003 12434 0002 007504 2117 12471 0211 000124 M2 12508...
  • Page 106 Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 2 von/ of 7 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 002, 018 12580 0223 000937 12617 0271 000085 12654 0271 000238 12691 0271 000645 12581 0244 000396 12618 0271 000090 12655 0271 000242 12692...
  • Page 107 Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 3 von/ of 7 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 002, 015 008, 018 014, 024 12728 0271 001194 12765 0271 001483 12802 0271 002003 12839 0272 000143 002, 015 12729 0271 001195 12766...
  • Page 108 Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 4 von/ of 7 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 004, 010 12876 0272 070168 12913 0273 000548 12950 0274 001158 12987 0650 000292 001, 017, 020 12877 0272 070173 12914 0273 000552 12951...
  • Page 109 Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 5 von/ of 7 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 008, 013, 018 13024 0793 003508 13061 0933 001575 13098 1001 009140 13135 9202 002108 13025 0793 022217 13062 0933 005621 13099 1001 009148 13136...
  • Page 110 Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 6 von/ of 7 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 13171 9203 313681 13206 9231 110037 13242 9357 000110 13279 9800 347001 034, 038, 039, 043 011, 036, 037, 038, 13172 9204 001258 13207...
  • Page 111 Ausgabe/ Edition: 06/2000 Klasse/ Class: 0271 Seite/ Page: 7 von/ of 7 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 019, 021 13316 9825 110701 13353 MG43 000484 009, 012, 019, 021 13317 9825 151001 13354 MG43 007501 13318 9825 151601 009, 012, 019 13355 MG53 000501...
  • Page 112 Näheinrichtungen Sewing equipment...
  • Page 113 Näheinrichtungen Sewing equipment...
  • Page 114 Näheinrichtungen Sewing equipment...
  • Page 115 Näheinrichtungen Sewing equipment...
  • Page 116 Näheinrichtungen Sewing equipment...
  • Page 117 Näheinrichtungen 01.99 Sewing equipment...
  • Page 118 Näheinrichtungen 01.99 Sewing equipment ∅ ∅...
  • Page 119 Näheinrichtungen 01.99 Sewing equipment...
  • Page 120 Näheinrichtungen 01.99 Sewing equipment...
  • Page 121 Näheinrichtungen 03.00 Sewing equipment...
  • Page 122 Näheinrichtungen Sewing equipment...
  • Page 123 Näheinrichtungen Sewing equipment...
  • Page 124 Näheinrichtungen Sewing equipment...
  • Page 125 Näheinrichtungen Sewing equipment...
  • Page 126 Näheinrichtungen Sewing equipment...

  • Page 127: Sewing Equipment

    Näheinrichtungen Sewing equipment E111 E112 E113 E114...
  • Page 128 Näheinrichtungen 01.99 Sewing equipment...
  • Page 129 Näheinrichtungen 01.99 Sewing equipment...
  • Page 130 Näheinrichtungen 01.99 Sewing equipment ∅ ∅...
  • Page 131 Näheinrichtungen 01.99 Sewing equipment...
  • Page 132 Näheinrichtungen 01.99 Sewing equipment...
  • Page 133 Näheinrichtungen 02.00 Sewing equipment...
  • Page 134 Näheinrichtungen 01.99 Sewing equipment...
  • Page 135 Näheinrichtungen 01.99 Sewing equipment...
  • Page 136 Näheinrichtungen Sewing equipment...
  • Page 137 Näheinrichtungen Sewing equipment...
  • Page 138 Näheinrichtungen Sewing equipment...
  • Page 139 Näheinrichtungen 01.99 Sewing equipment...
  • Page 140 Näheinrichtungen 01.99 Sewing equipment...
  • Page 141 Näheinrichtungen 02.00 Sewing equipment...
  • Page 142 Näheinrichtungen Sewing equipment...
  • Page 143 Näheinrichtungen Sewing equipment...
  • Page 144 Näheinrichtungen 01.99 Sewing equipment...
  • Page 145 Näheinrichtungen 01.99 Sewing equipment...
  • Page 146 Näheinrichtungen 01.99 Sewing equipment...

This manual is also suitable for:

272273274272273274 ... Show all
