Instructions for fitting the reflecting light barrier

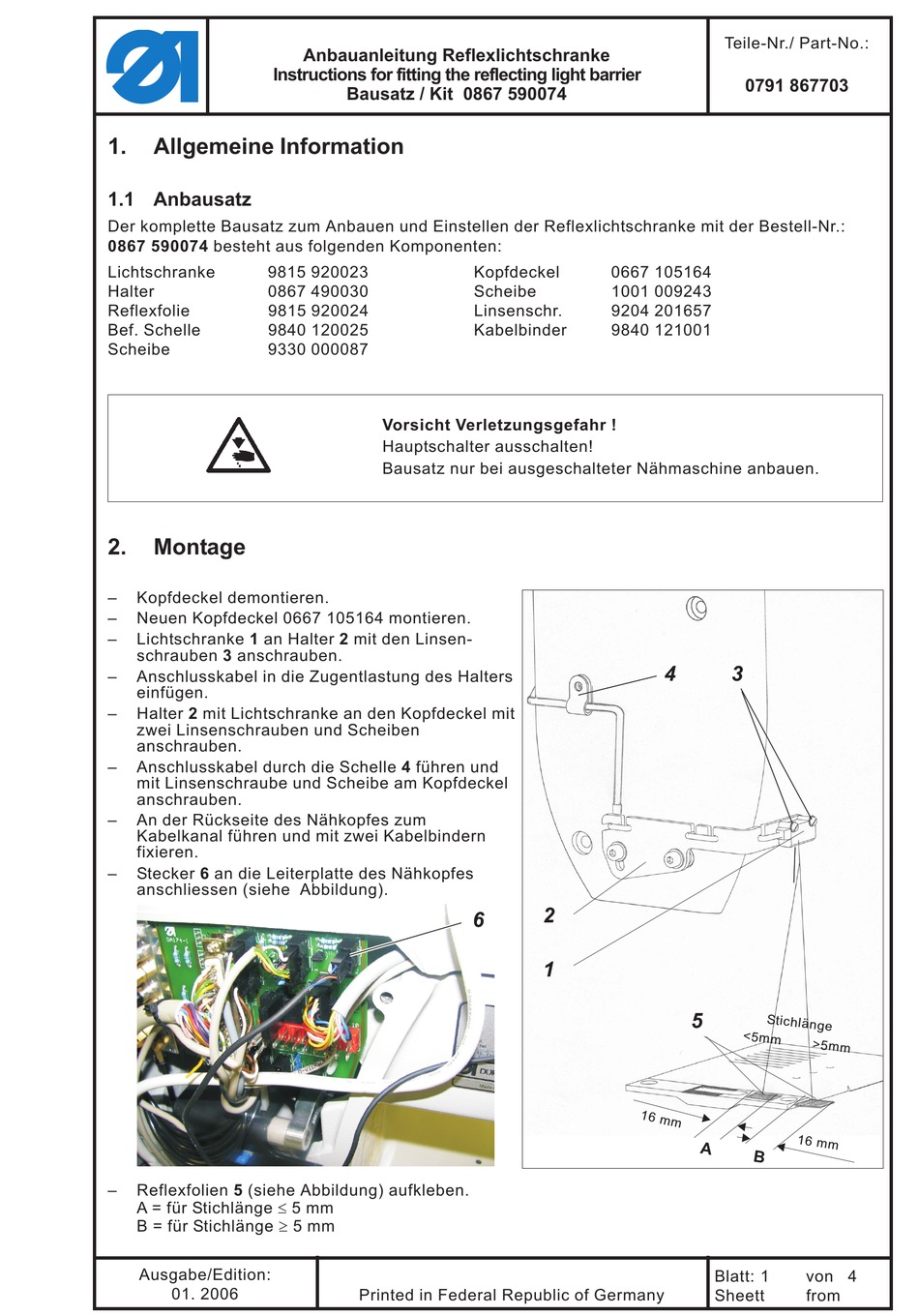

1.
Allgemeine Information
1.1 Anbausatz
Der komplette Bausatz zum Anbauen und Einstellen der Reflexlichtschranke mit der Bestell-Nr.:
0867 590074 besteht aus folgenden Komponenten:
Lichtschranke
9815 920023
Halter
0867 490030
Reflexfolie
9815 920024
Bef. Schelle
9840 120025
Scheibe
9330 000087
2.
Montage
–
Kopfdeckel demontieren.
–
Neuen Kopfdeckel 0667 105164 montieren.
–
Lichtschranke 1 an Halter 2 mit den Linsen-
schrauben 3 anschrauben.
–
Anschlusskabel in die Zugentlastung des Halters
einfügen.
–
Halter 2 mit Lichtschranke an den Kopfdeckel mit
zwei Linsenschrauben und Scheiben
anschrauben.
–
Anschlusskabel durch die Schelle 4 führen und
mit Linsenschraube und Scheibe am Kopfdeckel
anschrauben.
–
An der Rückseite des Nähkopfes zum
Kabelkanal führen und mit zwei Kabelbindern
fixieren.
–
Stecker 6 an die Leiterplatte des Nähkopfes
anschliessen (siehe Abbildung).
–
Reflexfolien 5 (siehe Abbildung) aufkleben.
A = für Stichlänge £ 5 mm
B = für Stichlänge ³ 5 mm
Ausgabe/Edition:
01. 2006
Anbauanleitung Reflexlichtschranke
Bausatz / Kit 0867 590074
Kopfdeckel
Scheibe
Linsenschr.
Kabelbinder
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten!
Bausatz nur bei ausgeschalteter Nähmaschine anbauen.
6
Printed in Federal Republic of Germany
0667 105164
1001 009243
9204 201657
9840 121001
4
2
1
5
Blatt: 1
Sheett
Teile-Nr./ Part-No.:
0791 867703
3
von 4
from
