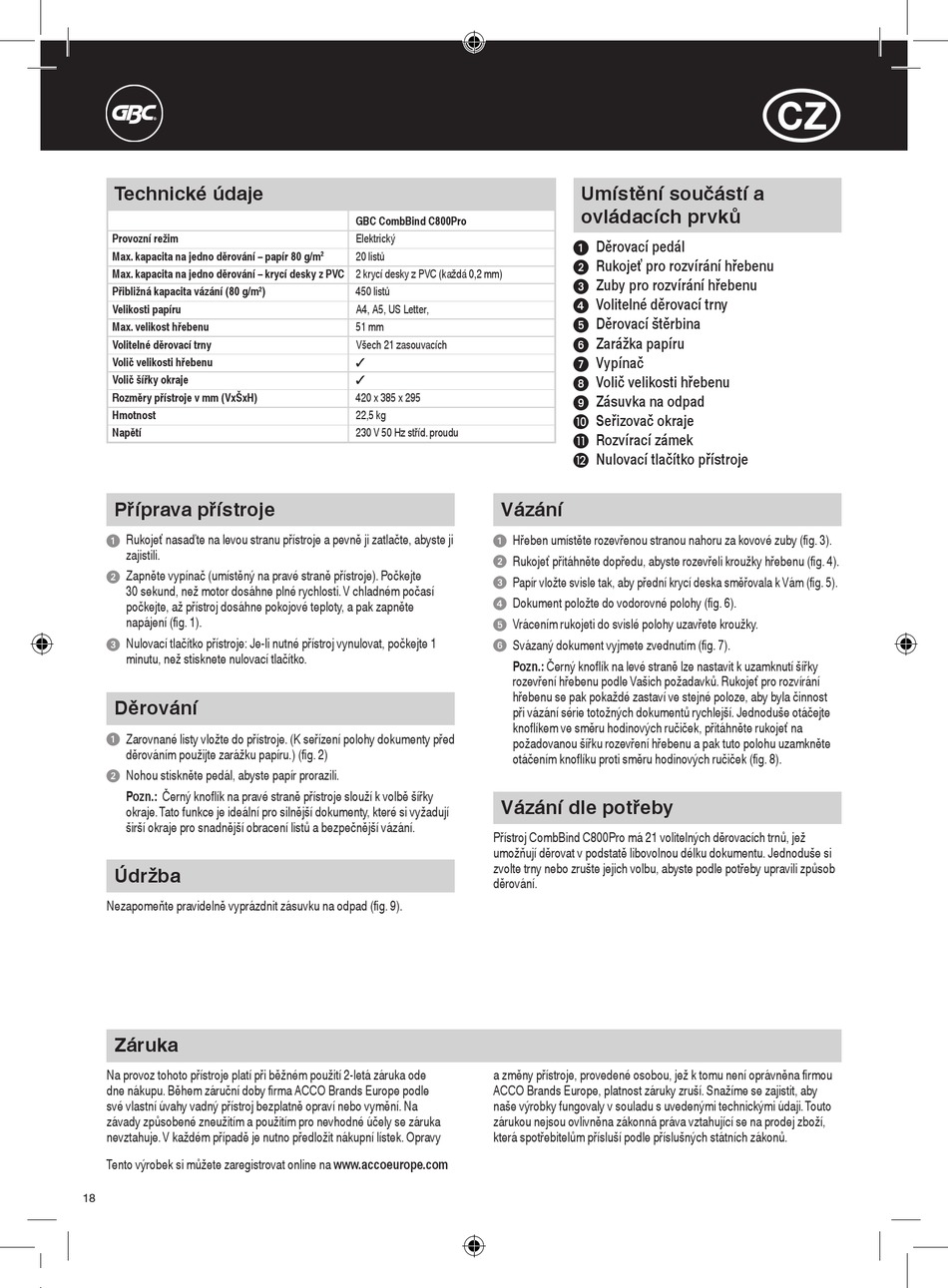

Technické Údaje - GBC CombBind C800pro Instruction Manual

Technické údaje
Provozní režim
Max. kapacita na jedno děrování – papír 80 g/m
Max. kapacita na jedno děrování – krycí desky z PVC
Přibližná kapacita vázání (80 g/m
2
Velikosti papíru
Max. velikost hřebenu
Volitelné děrovací trny
Volič velikosti hřebenu
Volič šířky okraje
Rozměry přístroje v mm (VxŠxH)
Hmotnost
Napětí
Příprava přístroje
Rukojeť nasaďte na levou stranu přístroje a pevně ji zatlačte, abyste ji
1
zajistili.
Zapněte vypínač (umístěný na pravé straně přístroje). Počkejte
2
30 sekund, než motor dosáhne plné rychlosti. V chladném počasí
počkejte, až přístroj dosáhne pokojové teploty, a pak zapněte
napájení (fig. 1).
Nulovací tlačítko přístroje: Je-li nutné přístroj vynulovat, počkejte 1
3
minutu, než stisknete nulovací tlačítko.
Děrování
Zarovnané listy vložte do přístroje. (K seřízení polohy dokumenty před
1
děrováním použijte zarážku papíru.) (fig. 2)
Nohou stiskněte pedál, abyste papír prorazili.
2
P ozn.: Černý knoflík na pravé straně přístroje slouží k volbě šířky
okraje. Tato funkce je ideální pro silnější dokumenty, které si vyžadují
širší okraje pro snadnější obracení listů a bezpečnější vázání.
Údržba
Nezapomeňte pravidelně vyprázdnit zásuvku na odpad (fig. 9).
Záruka
Na provoz tohoto přístroje platí při běžném použití 2-letá záruka ode
dne nákupu. Během záruční doby firma ACCO Brands Europe podle
své vlastní úvahy vadný přístroj bezplatně opraví nebo vymění. Na
závady způsobené zneužitím a použitím pro nevhodné účely se záruka
nevztahuje. V každém případě je nutno předložit nákupní lístek. Opravy
Tento výrobek si můžete zaregistrovat online na www.accoeurope.com
18
GBC CombBind C800Pro
Elektrický
20 listů
2
2 krycí desky z PVC (každá 0,2 mm)
) 450 listů
A4, A5, US Letter,
51 mm
Všech 21 zasouvacích
3
3
420 x 385 x 295
22,5 kg
230 V 50 Hz stříd. proudu
Umístění součástí a
ovládacích prvků
1 Děrovací pedál
2 Rukojeť pro rozvírání hřebenu
3 Zuby pro rozvírání hřebenu
4 Volitelné děrovací trny
5 Děrovací štěrbina
6 Zarážka papíru
7 Vypínač
8 Volič velikosti hřebenu
9 Zásuvka na odpad
J Seřizovač okraje
K Rozvírací zámek
L Nulovací tlačítko přístroje
Vázání
Hřeben umístěte rozevřenou stranou nahoru za kovové zuby (fig. 3).
1
Rukojeť přitáhněte dopředu, abyste rozevřeli kroužky hřebenu (fig. 4).
2
Papír vložte svisle tak, aby přední krycí deska směřovala k Vám (fig. 5).
3
Dokument položte do vodorovné polohy (fig. 6).
4
Vrácením rukojeti do svislé polohy uzavřete kroužky.
5
Svázaný dokument vyjmete zvednutím (fig. 7).
6
Pozn.: Černý knoflík na levé straně lze nastavit k uzamknutí šířky
rozevření hřebenu podle Vašich požadavků. Rukojeť pro rozvírání
hřebenu se pak pokaždé zastaví ve stejné poloze, aby byla činnost
při vázání série totožných dokumentů rychlejší. Jednoduše otáčejte
knoflíkem ve směru hodinových ručiček, přitáhněte rukojeť na
požadovanou šířku rozevření hřebenu a pak tuto polohu uzamkněte
otáčením knoflíku proti směru hodinových ručiček (fig. 8).
Vázání dle potřeby
Přístroj CombBind C800Pro má 21 volitelných děrovacích trnů, jež
umožňují děrovat v podstatě libovolnou délku dokumentu. Jednoduše si
zvolte trny nebo zrušte jejich volbu, abyste podle potřeby upravili způsob
děrování.
a změny přístroje, provedené osobou, jež k tomu není oprávněna firmou
ACCO Brands Europe, platnost záruky zruší. Snažíme se zajistit, aby
naše výrobky fungovaly v souladu s uvedenými technickými údaji. Touto
zárukou nejsou ovlivněna zákonná práva vztahující se na prodej zboží,
která spotřebitelům přísluší podle příslušných státních zákonů.
o
CZ
