BESCHREIBUNG
Die Übertragungseigenschaften der
hervorragend. Durch optimierte Netzteile mit streuarmen Ring-
kerntransformatoren wird ein großer Headroom weit oberhalb
der ausgewiesenen Nennleistung erzielt und gleichzeitig eine
deutliche Reduzierung des Gewichts erreicht.
Die CP 1200 ist in Class AB Technik aufgebaut und erfüllt
auch die extremen Anforderungen des harten Tour-Betriebs.
Sie ist gegen Überhitzung, Überlast, Kurzschluß sowie
Hochfrequenz und Gleichspannung am Ausgang geschützt.
Eine Beschädigung der Endtransistoren durch Rückeinspeisung
elektrischer Energie wird durch die Back-EMF Schutzschaltung
verhindert. Beim Softstart werden die Leistungsausgänge
über Relais verzögert zugeschaltet.
eine Einschaltstrombegrenzung
Netzsicherungen.
Höchste Präzision ist auch in der mechanischen Konstruktion
und Verarbeitung gewährleistet. Das robuste Stahlblech-Chassis
ist besonders verwindungssteif und speziell auf die Belastungen
des harten Tourbetriebs ausgelegt. Die thermische Stabilität wird
durch zwei 3-Stufen Lüfter (off/slow/fast) mit sehr niedrigem
Geräuschpegel gewährleistet. Die Front-to-Rear Luftführung,
erlaubt den Betrieb auch in großen und schmalen Endstufen-
Racks. Die Eingänge sind elektronisch-symmetrisch auf XLR-
Buchsen geführt. Direct-Outs zum Durchschleifen des Signals
sind ebenfalls in Form von XLR-Buchsen (male) praktischer
Standard. Über das Input Routing können die Betriebsarten
DUAL (Stereo) oder PARALLEL (Mono) gewählt werden.
Außerdem ist der „Mono Bridged" –Betrieb über die separate
BRIDGED OUT Buchse und den Bridged Mode Umschalter sehr
einfach zu realisieren.
Auf der Frontblende sitzen die in dB skalierten Levelregler, die
als besonders präzise, bediensichere Rastpotis ausgeführt, und
zum Schutz vor mechanischer Beschädigung in der Frontblende
versenkt sind. Eine schnelle Übersicht
Betriebszustand der Endstufen vermittelt das leicht ablesbare
LED-Display. Die Leistungsausgänge CHANNEL A, CHANNEL
B und BRIDGED OUT sind als extrem zuverlässige SPEAKON-
Buchsen ausgeführt. Ebenfalls auf der Rückwand befinden sich
ein Groundlift-Schalter, der bei Bedarf das Gehäuse der Endstufe
von der Schaltungsmasse trennt und somit Brummschleifen
verhindern hilft. Die CP 1200 Endstufe kann im Normalbetrieb an
Lasten bis hinab zu 2 Ohm und im Brückenbetrieb bis zu minimal
4 Ohm eingesetzt werden.
Die CP-Serie bietet intern die Möglichkeit zur Nachrüstung
einer analogen Signalprozessorkarte mit Frequenzweichen- und
Filterfunktionen.
CP 1200-Endstufe sind
Zusätzlich verhindert
das Ansprechen von
über den aktuellen
Technische Informationen
Architects and engineers

specifications

DESCRIPTION

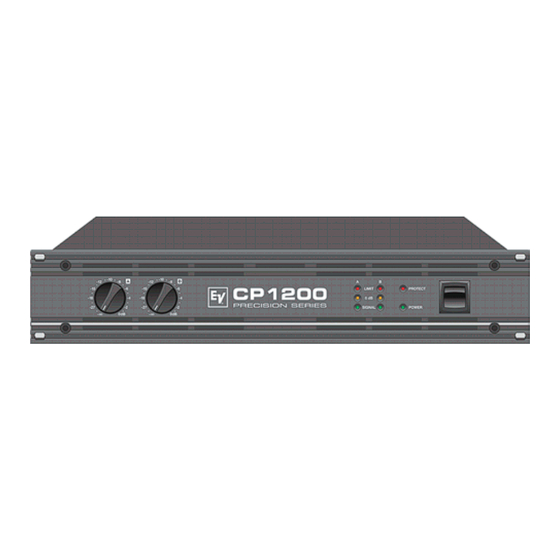

The audio performance of CP 1200 power amp is simply extraor-
dinary. Optimised power supply units employing low-leakage
toroidal transformers provide extensive headroom far above the
stated nominal output. At the same time this contributes to a re-
duction in weight and power dissipation.
The CP 1200 is designed in Class-AB technology, have been
designed to fulfil even the most demanding requirements of
touring applications. The CP 1200 amp is protected against
thermal and electrical overload, short circuit and the occurrence
of HF/DC at the outputs. Back-EMF-Protection eliminates the
risk of the output transistors being damaged by electrical energy
back-feed. The power outputs are switched via relay with a time
delay during soft-start. An inrush current limiter prevents mains
fuses from blowing.
Mechanical construction and workmanship also comply with
the highest precision manufacturing standards. The rigid sheet
steel chassis even resists the most wearing tour operation. Two
three-speed high performance fans (off/slow/fast) guarantee
outstanding thermal stability at absolute low running noise. The
ventilation is directed front-to-rear allowing trouble-free operation
even in smaller amp-racks. The electronically balanced inputs
are carried out via XLR-type connectors (female). Direct-Outs
for through connecting the audio signal are also provided via
XLR-type connectors (male). Input routing allows selecting DUAL
(stereo) or PARALLEL (mono) operation mode. By means of the
separate BRIDGED OUT-connector and a Bridged Mode-switch,
switching to „Mono Bridged"-operation is truly uncomplicated as
well.
The recessed mounted dB-scaled level controls ensure reliable
protection against mechanical damage. These particularly
precise, secure to operate detent-potentiometers are located on
the front panel.
The easily readable LED display provides a quick overview of
the power amp's current operational status. The power outputs
CHANNEL A, CHANNEL B and BRIDGED OUT are carried out
as extremely durable SPEAKON-type connectors. Also located
on the rear panel is a Ground-lift switch, which helps eliminating
ground-noise loops by separating the power amp's enclosure
from circuit ground. In normal operation, the CP 1200 power amp
is capable of driving loads as low as 2ohms. In Mono-Bridged
mode the allowable minimum load is 4ohms.
CP-Series power amps provide the opportunity for retrofitting an
internal analogue signal processor board with x-over and filter
functions.
