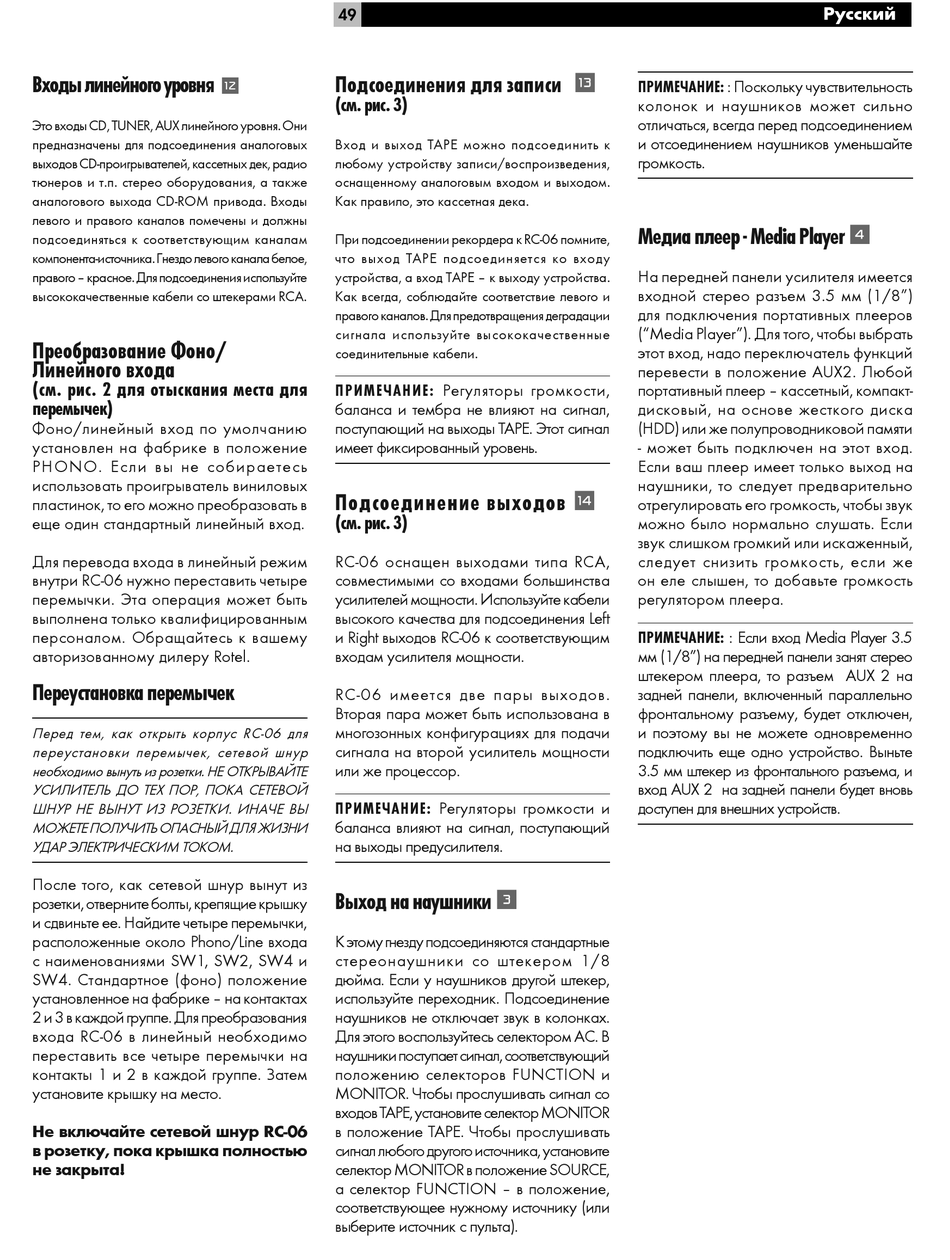

Rotel RC-06 Owner's Manual page 49

Входы линейного уровня
Это входы CD, TUNER, AUX линейного уровня. Они
предназначены для подсоединения аналоговых
выходов CD-проигрывателей, кассетных дек, радио
тюнеров и т.п. стерео оборудования, а также
аналогового выхода CD-ROM привода. Входы
левого и правого каналов помечены и должны
подсоединяться к соответствующим каналам
компонента-источника. Гнездо левого канала белое,
правого – красное. Для подсоединения используйте
высококачественные кабели со штекерами RCA
Преобразование Фоно/
Линейного входа
(см. рис. 2 для отыскания места для
перемычек)
Фоно/линейный вход по умолчанию
установлен на фабрике в положение
PHONO. Если вы не собираетесь
использовать проигрыватель виниловых
пластинок, то его можно преобразовать в
еще один стандартный линейный вход.
Для перевода входа в линейный режим
внутри RC-06 нужно переставить четыре
перемычки. Эта операция может быть
выполнена только квалифицированным
персоналом. Обращайтесь к вашему
авторизованному дилеру Rotel.
Переустановка перемычек
Перед тем, как открыть корпус RC-06 для
переустановки перемычек, сетевой шнур
необходимо вынуть из розетки. НЕ ОТКРЫВАЙТЕ
УСИЛИТЕЛЬ ДО ТЕХ ПОР, ПОКА СЕТЕВОЙ
ШНУР НЕ ВЫНУТ ИЗ РОЗЕТКИ. ИНАЧЕ ВЫ
МОЖЕТЕ ПОЛУЧИТЬ ОПАСНЫЙ ДЛЯ ЖИЗНИ
УДАР ЭЛЕКТРИЧЕСКИМ ТОКОМ.
После того, как сетевой шнур вынут из
розетки, отверните болты, крепящие крышку
и сдвиньте ее. Найдите четыре перемычки,
расположенные около Phono/Line входа
с наименованиями SW1, SW2, SW4 и
SW4. Стандартное (фоно) положение
установленное на фабрике – на контактах
2 и 3 в каждой группе. Для преобразования
входа RC-06 в линейный необходимо
переставить все четыре перемычки на
контакты 1 и 2 в каждой группе. Затем
установите крышку на место.
Не включайте сетевой шнур RC-06
в розетку, пока крышка полностью
не закрыта!
49
Подсоединения для записи
=
(см. рис. 3)
Вход и выход TAPE можно подсоединить к
любому устройству записи/воспроизведения,
оснащенному аналоговым входом и выходом.
Как правило, это кассетная дека.
При подсоединении рекордера к RC-06 помните,
что выход TAPE подсоединяется ко входу
устройства, а вход ТАРЕ – к выходу устройства.
.
Как всегда, соблюдайте соответствие левого и
правого каналов. Для предотвращения деградации
сигнала используйте высококачественные
соединительные кабели
ПРИМЕЧАНИЕ: Регуляторы громкости,
баланса и тембра не влияют на сигнал,
поступающий на выходы TAPE. Этот сигнал
имеет фиксированный уровень.
Подсоединение выходов
(см. рис. 3)
RC-06 оснащен выходами типа RCA,
совместимыми со входами большинства
усилителей мощности. Используйте кабели
высокого качества для подсоединения Left
и Right выходов RC-06 к соответствующим
входам усилителя мощности.
RC-06 имеется две пары выходов.
Вторая пара может быть использована в
многозонных конфигурациях для подачи
сигнала на второй усилитель мощности
или же процессор.
ПРИМЕЧАНИЕ: Регуляторы громкости и
баланса влияют на сигнал, поступающий
на выходы предусилителя.
Выход на наушники
К этому гнезду подсоединяются стандартные
стереонаушники со штекером 1/8
дюйма. Если у наушников другой штекер,
используйте переходник. Подсоединение
наушников не отключает звук в колонках.
Для этого воспользуйтесь селектором АС. В
наушники поступает сигнал, соответствующий
положению селекторов FUNCTION и
MONITOR. Чтобы прослушивать сигнал со
входов TAPE, установите селектор MONITOR
в положение TAPE. Чтобы прослушивать
сигнал любого другого источника, установите
селектор MONITOR в положение SOURCE,
а селектор FUNCTION – в положение,
соответствующее нужному источнику (или
выберите источник с пульта).
q
ПРИМЕЧАНИЕ: : Поскольку чувствительность
колонок и наушников может сильно
отличаться, всегда перед подсоединением
и отсоединением наушников уменьшайте
громкость.
Медиа плеер - Media Player
На передней панели усилителя имеется
входной стерео разъем 3.5 мм (1/8")
для подключения портативных плееров
("Media Player"). Для того, чтобы выбрать
. этот вход, надо переключатель функций
перевести в положение AUX2. Любой
портативный плеер – кассетный, компакт-
дисковый, на основе жесткого диска
(HDD) или же полупроводниковой памяти
- может быть подключен на этот вход.
Если ваш плеер имеет только выход на
наушники, то следует предварительно
w
отрегулировать его громкость, чтобы звук
можно было нормально слушать. Если
звук слишком громкий или искаженный,
следует снизить громкость, если же
он еле слышен, то добавьте громкость
регулятором плеера.
ПРИМЕЧАНИЕ: : Если вход Media Player 3.5
мм (1/8") на передней панели занят стерео
штекером плеера, то разъем AUX 2 на
задней панели, включенный параллельно
фронтальному разъему, будет отключен,
и поэтому вы не можете одновременно
подключить еще одно устройство. Выньте
3.5 мм штекер из фронтального разъема, и
вход AUX 2 на задней панели будет вновь
доступен для внешних устройств.
