Page 1: User Guide
® A Division of Cisco Systems, Inc. Wireless-G 802.11g User Guide Broadband Router WIRELESS with SpeedBooster WRT54GS (EU/UK/LA) Model No.
Page 2 Specifications are subject to change without notice. Linksys is a registered trademark or trademark of Cisco Systems, Inc. and/or its affiliates in the U.S. and certain other countries. Copyright © 2005 Cisco Systems, Inc. All rights reserved. Other brands and product names are trademarks or registered trademarks of their respective holders.
Page 3: Table Of Contents
Wireless-G Broadband Router with SpeedBooster Table of Contents Chapter 1: Introduction Welcome What’s in this Guide? Chapter 2: Planning Your Wireless Network Network Topology Ad-Hoc versus Infrastructure Mode Network Layout Chapter 3: Getting to Know the Wireless-G Broadband Router The Back Panel The Front Panel Chapter 4: Connecting the Wireless-G Broadband Router Overview...
Page 4 Wireless-G Broadband Router with SpeedBooster The Applications & Gaming Tab - Port Triggering The Applications and Gaming Tab - DMZ The Administration Tab - Management The Administration Tab - Log The Administration Tab - Diagnostics The Administration Tab - Factory Defaults The Administration Tab - Firmware Upgrade The Administration Tab - Config Management The Status Tab - Router...
Page 5 Wireless-G Broadband Router with SpeedBooster List of Figures Figure 3-1: The Router’s Back Panel Figure 3-2: The Router’s Front Panel Figure 4-1: Connecting Your Modem Figure 4-2: Connecting Your Network Devices Figure 4-3: Connecting the Power Figure 4-4: Connecting the Router Behind Another Figure 4-5: Diagram for Connection to Another Router Figure 4-6: The Router with the Internet Connection is connected through the Internet Port Figure 4-7: Connecting Your Network Devices...
Page 6 Wireless-G Broadband Router with SpeedBooster Figure 5-21: Additional Information - Hardware Button Figure 5-22: Additional Information - Software Button Figure 5-23: Setup Wizard’s Configure Wireless Settings Screen Figure 5-24: Setup Wizard’s Confirm New Settings Screen Figure 5-25: Setup Wizard’s Safe Surfing Screen Figure 5-26: Setup Wizard’s Congratulations Screen Figure 5-27: Setup Wizard’s Configure Wireless Settings Screen Figure 5-28: Setup Wizard’s Wireless Settings Screen...
Page 7 Wireless-G Broadband Router with SpeedBooster Figure 6-16: Setup Tab - Advanced Routing (Router) Figure 6-17: Wireless Tab - Basic Wireless Settings Figure 6-18: Wireless Tab - Wireless Security (WPA Pre-Shared Key) Figure 6-19: Wireless Tab - Wireless Security (WPA RADIUS) Figure 6-20: Wireless Tab - Wireless Security (RADIUS) Figure 6-21: Wireless Tab - Wireless Security (WEP) Figure 6-22: Wireless Tab - Wireless MAC Filter...
Page 8 Wireless-G Broadband Router with SpeedBooster Figure E-2: MAC Address/Adapter Address Figure E-3: MAC Address/Physical Address Figure E-4: MAC Address Filter List Figure E-5: MAC Address Clone...
Page 9: Chapter 1: Introduction
Wireless-G Broadband Router with SpeedBooster Chapter 1: Introduction Welcome Thank you for choosing the Linksys Wireless-G Broadband Router with SpeedBooster. The Wireless-G Broadband Router with SpeedBooster will allow you to network wirelessly better than ever, sharing Internet access, files and fun, easily and securely.
Page 10: What's In This Guide
Wireless-G Broadband Router with SpeedBooster What’s in this Guide? This user guide covers the steps for setting up and using the Wireless-G Broadband Router with SpeedBooster. • Chapter 1: Introduction This chapter describes the Router’s applications and this User Guide. •...
Page 11 Wireless-G Broadband Router with SpeedBooster • Appendix G: Specifications This appendix provides the Router’s technical specifications. • Appendix H: Warranty Information This appendix supplies the Router’s warranty information. • Appendix I: Regulatory Information This appendix supplies the Router’s regulatory information. •...
Page 12: Chapter 2: Planning Your Wireless Network
Wireless-G Broadband Router with SpeedBooster Chapter 2: Planning Your Wireless Network Network Topology network: a series of computers or devices connected for the purpose of data sharing, A wireless local area network is exactly like a regular local area network (LAN), except that each computer in the storage, and/or transmission between users.
Page 13 Wireless-G Broadband Router with SpeedBooster The Wireless-G Broadband Router is compatible with all 802.11b and 802.11g adapters, such as the Notebook Adapters (WPC54G, WPC11) for your laptop computers, PCI Adapter (WMP54G, WMP11) for your desktop PC, and USB Adapter (WUSB54G, WUSB11) when you want to enjoy USB connectivity. The Router will also communicate with the Wireless PrintServer (WPS54G) and Wireless Ethernet Bridge (WET54G).

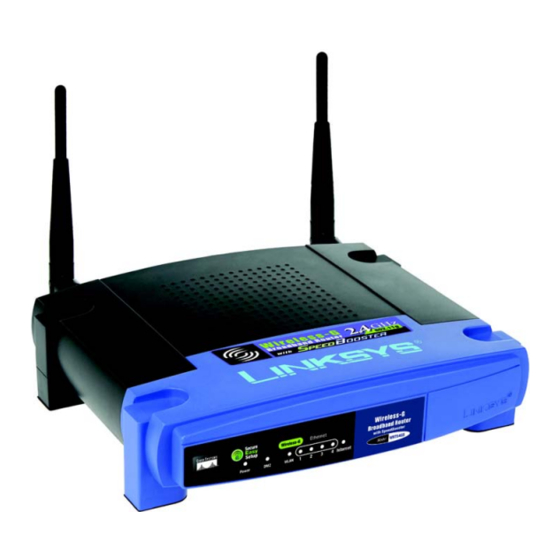

Page 14: Chapter 3: Getting To Know The Wireless-G Broadband Router
Wireless-G Broadband Router with SpeedBooster Chapter 3: Getting to Know the Wireless-G Broadband Router The Back Panel The Router's ports, where the cables are connected, are located on the back panel. Important: Resetting the Router will erase all of your settings (WEP Encryption, network settings, etc.) and replace them with the factory defaults.
Page 15: The Front Panel
PC, allowing it to be "seen" from the Internet To clear the SSID and WPA-PSK key, press and hold down the Cisco logo for five seconds. The Cisco logo will flash slowly as the Router resets itself. The Cisco logo will turn orange to indicate a successful reset.
Page 16: Figure 4-1: Connecting Your Modem
Wireless-G Broadband Router with Speedbooster Chapter 4: Connecting the Wireless-G Broadband Router Overview Most users who are connecting the Router to their broadband connection for the first time can proceed to “Chapter 5: Setting up the Wireless-G Broadband Router” and use this chapter as reference on how to connect the hardware.
Page 17: Figure 4-2: Connecting Your Network Devices
Wireless-G Broadband Router with SpeedBooster 5. Connect your network PCs or Ethernet devices to the Router’s numbered ports using standard Ethernet network cabling. Figure 4-2: Connecting Your Network Devices 6. Connect the AC power adapter to the Router's Power port and the other end into an electrical outlet. Only use IMPORTANT: Make sure you use the power the power adapter supplied with the Router.
Page 18: Connecting One Router To Another
Wireless-G Broadband Router with SpeedBooster Connecting One Router to Another Some applications, such as Parental Control, apply setting to all PCs connected to the Router. Sometimes, you may not want those settings to apply to all settings in your network. When this is the case, you may want to Internet Broadband Router...
Page 19: Figure 4-6: The Router With The Internet Connection Is Connected Through The Internet Port
Wireless-G Broadband Router with SpeedBooster 8. Connect a standard Ethernet network cable to the Broadband Router’s Internet port. Then, connect the other end of the Ethernet cable to one of the numbered Ethernet ports on your other router. Figure 4-6: The Router with the Internet Connection is connected through the Internet Port 9.
Page 20: Figure 4-8: Connecting The Power
Wireless-G Broadband Router with SpeedBooster 10. Connect the AC power adapter to the Broadband Router's Power port and the other end into an electrical outlet. Only use the power adapter supplied with the Broadband Router. Use of a different adapter may result in product damage.
Page 21: Chapter 5: Setting Up The Wireless-G Broadband Router
Wireless-G Broadband Router with SpeedBooster Chapter 5: Setting up the Wireless-G Broadband Router Overview The Wireless-G Broadband Router with SpeedBooster Setup Wizard will guide you through the installation procedure. It will go through the instructions for configuring the Router’s network and wireless settings. Using the Setup Wizard 1.
Page 22: Figure 5-3: Setup Wizard's License Agreement Screen
Wireless-G Broadband Router with SpeedBooster Exit - Click the Exit button to exit the Setup Wizard. Figure 5-3: Setup Wizard’s License Agreement Screen Figure 5-4: Setup Wizard’s Disconnect the Modem from the PC Screen Chapter 5: Setting up the Wireless-G Broadband Router Using the Setup Wizard...
Page 23: Figure 5-5: Setup Wizard's Connect The Modem To The Router Screen
Wireless-G Broadband Router with SpeedBooster 4. After reading the License Agreement, click the Next button if you accept, or click the Cancel button to end the installation. Figure 5-5: Setup Wizard’s Connect the Modem to the Router Screen 5. The Setup Wizard will ask you to disconnect your broadband modem from your PC. After you have done so, click the Next button.
Page 24: Figure 5-7: Setup Wizard's Connect The Network Cable To The Router Screen
Wireless-G Broadband Router with SpeedBooster 6. The Setup Wizard will ask you to connect your broadband modem to the Router. After you have done so, click the Next button. Figure 5-7: Setup Wizard’s Connect the Network Cable to the Router Screen 7.
Page 25: Figure 5-9: Setup Wizard's Check The Router's Status Screen
Wireless-G Broadband Router with SpeedBooster 8. The Setup Wizard will ask you to connect the other end of the network cable to the Router. Then you can also connect additional PCs to the Router. After you have done so, click the Next button. Figure 5-9: Setup Wizard’s Check the Router’s Status Screen 9.
Page 26: Figure 5-11: Setup Wizard's Configure Dsl (Pppoe) Settings Screen
Wireless-G Broadband Router with SpeedBooster 10. Make sure the Router’s Power, Internet, and numbered LEDs (depending on the number of PCs connected) are lit on its front panel. After you have done so, click the Next button. Figure 5-11: Setup Wizard’s Configure DSL (PPPoE) Settings Screen 11.
Page 27: Figure 5-13: Setup Wizard's Advanced Internet Settings - Pptp Screen
Wireless-G Broadband Router with SpeedBooster DSL (PPPoE) User Name - Enter the User Name provided by your ISP. Password - Enter the Password provided by your ISP. Confirm - To confirm the Password, enter it again in this field. Keep Alive - If you want the Router to periodically check your Internet connection, select Keep Alive. Then specify how often you want the Router to check the Internet connection.
Page 28: Figure 5-15: Setup Wizard's Advanced Internet Settings - L2Tp Screen
Wireless-G Broadband Router with SpeedBooster PPTP Connection - PPTP (Point-to-Point Tunneling Protocol) service is used in Europe only. If you are using a PPTP connection, select PPTP from the drop-down menu. User Name - Enter the User Name provided by your ISP. Password - Enter the Password provided by your ISP.
Page 29: Figure 5-16: Setup Wizard's Advanced Internet Settings - Telstra Screen
Wireless-G Broadband Router with SpeedBooster L2TP Connection - If you are using an L2TP (Layer 2 Tunneling Protocol) connection, select L2TP from the drop- down menu. User Name - Enter the User Name provided by your ISP. Password - Enter the Password provided by your ISP. Confirm - To confirm the Password, enter it again in this field.
Page 30: Figure 5-17: Setup Wizard's Set The Router's Password Screen
Wireless-G Broadband Router with SpeedBooster Telstra Connection - Telstra is a service used in Australia only. If you are using this service, select Telstra from the drop-down menu. User Name - Enter the User Name provided by your ISP. Password - Enter the Password provided by your ISP. Confirm - To confirm the Password, enter it again in this field.
Page 31: Figure 5-19: Setup Wizard's Secureeasysetup Screen
Wireless-G Broadband Router with SpeedBooster 12. The Router provides a Web-based Utility you can use for configuring the Router from any networked PC. Password - Enter a password that will control access to the Utility. NOTE: SecureEasySetup uses WPA-Personal encryption. If your current wireless devices do not support WPA-Personal security, then you cannot use SecureEasySetup on your network.
Page 32: Figure 5-23: Setup Wizard's Configure Wireless Settings Screen
Wireless-G Broadband Router with SpeedBooster Using the Router’s SecureEasySetup Feature Read these instructions before you press any SecureEasySetup buttons. You should locate the SecureEasySetup buttons of your devices before using the Router’s SecureEasySetup feature. NOTE: You can only add one SecureEasySetup device at a time. 1.
Page 33: Figure 5-25: Setup Wizard's Safe Surfing Screen
Wireless-G Broadband Router with SpeedBooster 2. Press the Router’s orange Cisco logo on its front panel. When the logo turns white and begins to flash, press the SecureEasySetup button on another device. The Router’s Cisco logo will stop flashing when the device has been added to the network.
Page 34: Figure 5-27: Setup Wizard's Configure Wireless Settings Screen
Wireless-G Broadband Router with SpeedBooster 4. After the settings have been saved, the Safe Surfing screen will appear. Click the Norton Internet Security Suite button to install the special edition of Norton Internet Security on your computer, or click the Finish button to complete the Setup Wizard.
Page 35: Figure 5-29: Setup Wizard's Wireless Security - Wpa-Psk Screen
Wireless-G Broadband Router with SpeedBooster Manually Configuring the Router’s Wireless Settings 1. If you do not have other SecureEasySetup devices, then click the Enter Wireless Settings Manually button. Figure 5-29: Setup Wizard’s Wireless Security - WPA-PSK Screen wpa (wi-fi protected access: a wireless security 2.
Page 36: Figure 5-30: Setup Wizard's Wireless Security - Wep (64-Bit) Screen
Wireless-G Broadband Router with SpeedBooster Router’s Web-based Utility to configure your wireless security settings. Click the Next button and proceed to step 4. If you do not want to use any wireless security method, select Disabled and then click the Next button. Proceed to step 4.
Page 37: Figure 5-32: Setup Wizard's Norton Screen
Wireless-G Broadband Router with SpeedBooster WEP (64-Bit) Enter a passphrase or WEP key. Passphrase - Enter a passphrase in the Passphrase field, so a WEP key is automatically generated. The passphrase is case-sensitive and should not be longer than 16 alphanumeric characters. It must match the passphrase of your other wireless network devices and is compatible with Linksys wireless products only.
Page 38: Figure 5-34: Setup Wizard's Welcome - Start Wizard Screen
Wireless-G Broadband Router with SpeedBooster 5. After the settings have been saved, the Safe Surfing screen will appear. Click the Norton Internet Security Suite button to install the special edition of Norton Internet Security on your computer, or click the Finish button to complete the Setup Wizard.
Page 39: Using Secureeasysetup To Configure Your Notebook
Wireless-G Broadband Router with SpeedBooster Using SecureEasySetup to Configure Your Notebook This section explains how to use SecureEasySetup if you have a computer displaying the SecureEasySetup logo. 1. After you have clicked Wireless Setup on the Welcome screen, the first screen that appears will describe the Figure 5-36: Configure Wireless Settings #1 Screen two steps you will take to configure your notebook.
Page 40: Figure 5-38: Your Wireless Settings Screen
Wireless-G Broadband Router with SpeedBooster 2. The next screen will tell you to press the lighted Cisco logo on the Router. After you have pressed the logo, click the Next button to continue. To exit the Wireless Setup Wizard, click the Exit button. If you need more information, click the Help button.
Page 41 Wireless-G Broadband Router with SpeedBooster 4. The Your Wireless Settings screen will appear when the wireless settings have been configured. To save your configuration settings to a text file on your computer, click the Save button. To print your configuration settings, click the Print button.
Page 42: Chapter 6: Configuring The Wireless-G Broadband Router
Wireless-G Broadband Router with SpeedBooster Chapter 6: Configuring the Wireless-G Broadband Router NOTE: When first installing the Router, you should Overview use the Setup Wizard on the Setup CD-ROM. If you want to configure advanced settings, use this chapter to learn about the Web-based Utility. You should always use the Setup CD-ROM when first installing the Router.
Page 43: The Setup Tab - Basic Setup
Wireless-G Broadband Router with SpeedBooster The Setup Tab - Basic Setup The first screen that appears displays the Setup tab. This allows you to change the Router's general settings. Change the settings as described here and click the Save Settings button to apply your changes or Cancel Changes to cancel your changes.
Page 44: Figure 6-5: Pppoe Connection Type
Wireless-G Broadband Router with SpeedBooster • PPPoE. Some DSL-based ISPs use PPPoE (Point-to-Point Protocol over Ethernet) to establish Internet connections. If you are connected to the Internet through a DSL line, check with your ISP to see if they use PPPoE.
Page 45: Figure 6-7: Heartbeat Signal Connection Type
Wireless-G Broadband Router with SpeedBooster • Telstra Cable. Telstra Cable is a service that applies to connections in Australia only. User Name and Password. Enter the User Name and Password provided by your ISP. Heart Beat Server. This is the IP address that the Router has, when seen from the Internet. Your ISP will provide you with the IP Address you need to specify here.
Page 46: Figure 6-9: Optional Settings
Wireless-G Broadband Router with SpeedBooster Optional Settings Some of these settings may be required by your ISP. Verify with your ISP before making any changes. Router Name. In this field, you can type a name of up to 39 characters to represent the Router. Host Name/Domain Name.
Page 47: Figure 6-10: Router Ip
Wireless-G Broadband Router with SpeedBooster Maximum Number of DHCP Users. Enter the maximum number of PCs that you want the DHCP server to assign IP addresses to. This number cannot be greater than 253. The default is 50. Client Lease Time. The Client Lease Time is the amount of time a network user will be allowed connection to Figure 6-10: Router IP the Router with their current dynamic IP address.
Page 48: The Setup Tab - Ddns
Wireless-G Broadband Router with SpeedBooster The Setup Tab - DDNS The Router offers a Dynamic Domain Name System (DDNS) feature. DDNS lets you assign a fixed host and domain name to a dynamic Internet IP address. It is useful when you are hosting your own website, FTP server, or other server behind the Router.
Page 49: The Setup Tab - Advanced Routing
Wireless-G Broadband Router with SpeedBooster The Setup Tab - Advanced Routing This tab is used to set up the Router’s advanced functions. Operating Mode allows you to select the type(s) of advanced functions you use. Dynamic Routing will automatically adjust how packets travel on your network. Static Routing sets up a fixed route to another network destination.
Page 50: The Wireless Tab - Basic Wireless Settings
Wireless-G Broadband Router with SpeedBooster The Wireless Tab - Basic Wireless Settings The basic settings for wireless networking are set on this screen. Wireless Network Mode. From this drop-down menu, you can select the wireless standards running on your network. If you have both 802.11g and 802.11b devices in your network, keep the default setting, Mixed. If you have only 802.11g devices, select G-Only.
Page 51: The Wireless Tab - Wireless Security
Wireless-G Broadband Router with SpeedBooster The Wireless Tab - Wireless Security IMPORTANT: If you are using WPA, always remember that each device in your wireless network MUST use the same WPA method The Wireless Security settings configure the security of your wireless network. There are four wireless security and shared key, or else the network will not mode options supported by the Router: WPA Pre-Shared Key, WPA RADIUS, RADIUS, and WEP.
Page 52: Figure 6-20: Wireless Tab - Wireless Security (Radius)
Wireless-G Broadband Router with SpeedBooster RADIUS. This option features WEP used in coordination with a RADIUS server. (This should only be used when a IMPORTANT: If you are using WEP encryption, RADIUS server is connected to the Router.) First, enter the RADIUS server’s IP Address and port number, along always remember that each device in your wireless with a key shared between the Router and the server.
Page 53: The Wireless Tab - Wireless Mac Filter
Wireless-G Broadband Router with SpeedBooster The Wireless Tab - Wireless MAC Filter Wireless access can be filtered by using the MAC addresses of the wireless devices transmitting within your network’s radius. Wireless MAC Filter. To filter wireless users by MAC Address, either permitting or blocking access, click Enable. If you do not wish to filter users by MAC Address, select Disable.
Page 54: The Wireless Tab - Advanced Wireless Settings
Wireless-G Broadband Router with SpeedBooster The Wireless Tab - Advanced Wireless Settings This tab is used to set up the Router’s advanced wireless functions. These settings should only be adjusted by an expert administrator as incorrect settings can reduce wireless performance. Authentication Type.
Page 55 Wireless-G Broadband Router with SpeedBooster Fragmentation Threshold. This value specifies the maximum size for a packet before data is fragmented into fragmentation: breaking a packet into smaller units multiple packets. If you experience a high packet error rate, you may slightly increase the Fragmentation when transmitting over a network medium that Threshold.
Page 56: The Security Tab - Firewall
Wireless-G Broadband Router with SpeedBooster The Security Tab - Firewall Firewall Protection. Enable this feature to employ Stateful Packet Inspection (SPI) for more detailed review of data packets entering your network environment. Block WAN Requests. Enable the Block WAN Request feature by checking the box beside Block Anonymous Internet Requests and you can prevent your network from being “pinged,”...
Page 57: The Security Tab - Vpn Passthrough
Wireless-G Broadband Router with SpeedBooster The Security Tab - VPN Passthrough Use the settings on this tab to allow VPN tunnels using IPSec, PPTP, or L2TP protocols to pass through the Router’s firewall. IPSec Pass-through. Internet Protocol Security (IPSec) is a suite of protocols used to implement secure exchange of packets at the IP layer.
Page 58: The Access Restrictions Tab - Internet Access
Wireless-G Broadband Router with SpeedBooster The Access Restrictions Tab - Internet Access The Internet Access screen allows you to block or allow specific kinds of Internet usage and traffic, such as Internet access, designated services, websites, and inbound traffic during specific days and times. Internet Access Policy.
Page 59: Figure 6-30: Port Services
Wireless-G Broadband Router with SpeedBooster 7. You can filter access to various services accessed over the Internet, such as FTP or telnet, by selecting services from the drop-down menus next to Blocked Services. (You can block up to 20 services.) Then enter the range of ports you want to filter.
Page 60: The Applications And Gaming Tab - Port Range Forward
Wireless-G Broadband Router with SpeedBooster The Applications and Gaming Tab - Port Range Forward The Applications and Gaming Tab allows you to set up public services on your network, such as web servers, ftp servers, e-mail servers, or other specialized Internet applications. (Specialized Internet applications are any applications that use Internet access to perform functions such as videoconferencing or online gaming.
Page 61: The Applications & Gaming Tab - Port Triggering
Wireless-G Broadband Router with SpeedBooster The Applications & Gaming Tab - Port Triggering The Port Triggering screen allows the Router to watch outgoing data for specific port numbers. The IP address of the computer that sends the matching data is remembered by the Router, so that when the requested data returns through the Router, the data is pulled back to the proper computer by way of IP address and port mapping rules.
Page 62: The Applications And Gaming Tab - Dmz
Wireless-G Broadband Router with SpeedBooster The Applications and Gaming Tab - DMZ The DMZ feature allows one network user to be exposed to the Internet for use of a special-purpose service such as Internet gaming or videoconferencing. DMZ hosting forwards all the ports at the same time to one PC. The Port Range Forward feature is more secure because it only opens the ports you want to have opened, while DMZ hosting opens all the ports of one computer, exposing the computer to the Internet.
Page 63 Wireless-G Broadband Router with SpeedBooster Router’s other four ports will be automatically assigned low priority. Incoming Rate Limit limits the incoming bandwidth. To use this feature, select 8M, 4M, 2M, 1M, 512K, 256K, or 128K (M stands for Mbps, while K stands for kbps). If you do not want to use this feature, keep the default, Disable.
Page 64: The Administration Tab - Management
Wireless-G Broadband Router with SpeedBooster The Administration Tab - Management This section of the Administration tab allows the network’s administrator to manage specific Router functions for access and security. Local Router Access. You can change the Router’s password from here. Enter a new Router password and then type it again in the Re-enter to confirm field to confirm.
Page 65: The Administration Tab - Diagnostics
Wireless-G Broadband Router with SpeedBooster The Administration Tab - Diagnostics The diagnostic tests (Ping and Traceroute) allow you to check the connections of your network components. Ping Test. The Ping test will check the status of a connection. Click the Ping button to open the Ping Test screen. Enter the address of the PC whose connection you wish to test and how many times you wish to test it.
Page 66: The Administration Tab - Factory Defaults
Wireless-G Broadband Router with SpeedBooster The Administration Tab - Factory Defaults Click the Yes button to reset all configuration settings to their default values, and then click the Save Settings button. Any settings you have saved will be lost when the default settings are restored. This feature is disabled by default.
Page 67: The Administration Tab - Config Management
Wireless-G Broadband Router with SpeedBooster The Administration Tab - Config Management This screen is used to back up or restore the Router’s configuration file. To back up the Router’s configuration file, click the Backup button. Then follow the on-screen instructions. To restore the Router’s configuration file, click the Browse button to locate the file, and follow the on-screen instructions.
Page 68: The Status Tab - Router
Wireless-G Broadband Router with SpeedBooster The Status Tab - Router The Router screen on the Status Tab displays the Router’s current status. Firmware Version. This is the Router’s current firmware. Current Time. This shows the time, as you set on the Setup Tab. MAC Address.
Page 69: The Status Tab - Local Network
Wireless-G Broadband Router with SpeedBooster The Status Tab - Local Network The Local Network screen on the Status Tab displays the status of your network. MAC Address. This is the Router’s MAC Address, as seen on your local, Ethernet network. IP Address.
Page 70: The Status Tab - Wireless
Wireless-G Broadband Router with SpeedBooster The Status Tab - Wireless The Wireless screen on the Status Tab displays the status of your wireless network. MAC Address. This is the Router’s MAC Address, as seen on your local, wireless network. Mode. As selected from the Wireless tab, this will display the wireless mode (Mixed, G-Only, or Disabled) used by the network.
Page 71: Appendix A: Troubleshooting
Wireless-G Broadband Router with SpeedBooster Appendix A: Troubleshooting This appendix consists of two parts: “Common Problems and Solutions” and “Frequently Asked Questions.” Provided are possible solutions to problems that may occur during the installation and operation of the Router. Read the descriptions below to help you solve your problems. If you can’t find an answer here, check the Linksys website at www.linksys.com/international.
Page 72 Wireless-G Broadband Router with SpeedBooster • For Windows 2000: 1. Click Start, Settings, and Control Panel. Double-click Network and Dial-Up Connections. 2. Right-click the Local Area Connection that is associated with the Ethernet adapter you are using, and select the Properties option. 3.
Page 73 Wireless-G Broadband Router with SpeedBooster B Open a command prompt. For Windows 98SE and Me: • Click Start and Run. In the Open field, type command. Press the Enter key or click the OK button. For Windows 2000 and XP: •...
Page 74 Wireless-G Broadband Router with SpeedBooster 6. I am not able to access the Setup page of the Router’s web-based utility. • Refer to “Problem #3, I want to test my Internet connection” to verify that your computer is properly connected to the Router. •...
Page 75 Wireless-G Broadband Router with SpeedBooster 8. I need to set up online game hosting or use other Internet applications. If you want to play online games or use Internet applications, most will work without doing any port forwarding or DMZ hosting. There may be cases when you want to host an online game or Internet application.
Page 76 Wireless-G Broadband Router with SpeedBooster Follow these steps to set DMZ hosting: 1. Access the Router’s web-based utility by going to http://192.168.1.1 or the IP address of the Router. Go to the Applications & Gaming => Port Forwarding tab. 2. Disable or remove the entries you have entered for forwarding. Keep this information in case you want to use it at a later time.
Page 77 Wireless-G Broadband Router with SpeedBooster 12. To start over, I need to set the Router to factory default. Hold the Reset button for 10 seconds and then release it. This will return the password, forwarding, and other settings on the Router to the factory default settings. In other words, the Router will revert to its original factory configuration.
Page 78 Wireless-G Broadband Router with SpeedBooster 6. You may see the login status display as Connecting. Press the F5 key to refresh the screen, until you see the login status display as Connected. • Click the Save Settings button to continue. •...
Page 79 Wireless-G Broadband Router with SpeedBooster • For DSL users - 1) Make sure you have typed in your user name and password correctly. Some service providers use your full email address as the user name. If you are sure you have enter the right user name, try using username@[isp.com], where isp.com is the name of your service provider.
Page 80: Frequently Asked Questions
Wireless-G Broadband Router with SpeedBooster Frequently Asked Questions After using SecureEasySetup, my existing wireless devices can no longer connect to the Router. SecureEasySetup uses WPA-Personal encryption. If your current wireless devices do not support WPA-Personal security, then you cannot use SecureEasySetup on your network. You will need to manually configure your network security using the encryption supported by your existing devices.
Page 81 Wireless-G Broadband Router with SpeedBooster Does the Internet connection of the Router support 100Mbps Ethernet? The Router’s current hardware design supports up to 100Mbps Ethernet on its Internet port; however, the Internet connection speed will vary depending on the speed of your broadband connection. The Router also supports 100Mbps over the auto-sensing Fast Ethernet 10/100 switch on the LAN side of the Router.
Page 82 Wireless-G Broadband Router with SpeedBooster the same time, even if on the same LAN (not a problem with 1.0.1.3). As far as hosting games, the HL server does not need to be in the DMZ. Just forward port 27015 to the local IP address of the server computer. How can I block corrupted FTP downloads? If you are experiencing corrupted files when you download a file with your FTP client, try using another FTP program.
Page 83 Wireless-G Broadband Router with SpeedBooster What is DMZ Hosting? Demilitarized Zone (DMZ) allows one IP address (computer) to be exposed to the Internet. Some applications require multiple TCP/IP ports to be open. It is recommended that you set your computer with a static IP if you want to use DMZ Hosting.
Page 84 Wireless-G Broadband Router with SpeedBooster • CSMA/CA plus Acknowledge protocol • Multi-Channel Roaming • Automatic Rate Selection • RTS/CTS feature • Fragmentation • Power Management What is ad-hoc mode? When a wireless network is set to ad-hoc mode, the wireless-equipped computers are configured to communicate directly with each other.
Page 85 Wireless-G Broadband Router with SpeedBooster worldwide. This presents a truly revolutionary opportunity to place convenient high-speed wireless capabilities in the hands of users around the globe. What is Spread Spectrum? Spread Spectrum technology is a wideband radio frequency technique developed by the military for use in reliable, secure, mission-critical communications systems.
Page 86 Wireless-G Broadband Router with SpeedBooster There is no way to know the exact range of your wireless network without testing. Every obstacle placed between the Router and a wireless PC will create signal loss. Lead glass, metal, concrete floors, water and walls will inhibit the signal and reduce range.
Page 87: Appendix B: Wireless Security
Wireless-G Broadband Router with SpeedBooster Appendix B: Wireless Security Linksys wants to make wireless networking as safe and easy for you as possible. The current generation of Linksys products provide several network security features, but they require specific action on your part for implementation.
Page 88 Wireless-G Broadband Router with SpeedBooster SSID. There are several things to keep in mind about the SSID: 1. Disable Broadcast 2. Make it unique 3. Change it often Most wireless networking devices will give you the option of broadcasting the SSID. While this option may be more convenient, it allows anyone to log into your wireless network.
Page 89 Wireless-G Broadband Router with SpeedBooster WPA Pre-Shared Key. If you do not have a RADIUS server, Select the type of algorithm, TKIP or AES, enter a password in the Pre-Shared key field of 8-64 characters, and enter a Group Key Renewal period time between 0 and 99,999 seconds, which instructs the Router or other device how often it should change the encryption keys.
Page 90: Appendix C: Upgrading Firmware
Wireless-G Broadband Router with SpeedBooster Appendix C: Upgrading Firmware The Broadband Router's firmware is upgraded through the Web-based Utility's Administration tab. Follow these instructions: 1. Download the firmware from Linksys's website at www.linksys.com/international. 2. Click Firmware Upgrade from the Web-Utility's Administration tab, and the Upgrade Firmware screen, will appear.
Page 91: Appendix D: Windows Help
Wireless-G Broadband Router with SpeedBooster Appendix D: Windows Help All Linksys wireless products require Microsoft Windows. Windows is the most used operating system in the world and comes with many features that help make networking easier. These features can be accessed through Windows Help and are described in this appendix.
Page 92: Appendix E: Finding The Mac Address And Ip Address For Your Ethernet Adapter
Wireless-G Broadband Router with SpeedBooster Appendix E: Finding the MAC Address and IP Address for Your Ethernet Adapter This section describes how to find the MAC address for your computer’s Ethernet adapter so you can use the MAC filtering and/or MAC address cloning feature of the Router. You can also find the IP address of your computer’s Ethernet adapter.
Page 93: For The Router's Web-Based Utility
Wireless-G Broadband Router with SpeedBooster 3. Write down the Physical Address as shown on your computer screen; it is the MAC address for your Ethernet adapter. This appears as a series of numbers and letters. The MAC address/Physical Address is what you will use for MAC address cloning or MAC filtering. Note: The MAC address is also called the Physical Address.
Page 94: Appendix F: Glossary
Wireless-G Broadband Router with SpeedBooster Appendix F: Glossary 802.11b - An IEEE wireless networking standard that specifies a maximum data transfer rate of 11Mbps and an operating frequency of 2.4GHz. 802.11g - An IEEE wireless networking standard that specifies a maximum data transfer rate of 54Mbps, an operating frequency of 2.4GHz, and backward compatibility with 802.11b devices.
Page 95 Wireless-G Broadband Router with SpeedBooster CTS (Clear To Send) - A signal sent by a wireless device, signifying that it is ready to receive data. Database - A collection of data that is organized so that its contents can easily be accessed, managed, and updated.
Page 96 Wireless-G Broadband Router with SpeedBooster Firewall - A set of related programs located at a network gateway server that protects the resources of a network from users from other networks. Firmware - The programming code that runs a networking device. Fragmentation -Breaking a packet into smaller units when transmitting over a network medium that cannot support the original size of the packet.
Page 97 Wireless-G Broadband Router with SpeedBooster Mbps (MegaBits Per Second) - One million bits per second; a unit of measurement for data transmission. mIRC - An Internet Relay Chat program that runs under Windows. NAT (Network Address Translation) - NAT technology translates IP addresses of a local area network to a different IP address for the Internet.
Page 98 Wireless-G Broadband Router with SpeedBooster SMTP (Simple Mail Transfer Protocol) - The standard e-mail protocol on the Internet. Software - Instructions for the computer. A series of instructions that performs a particular task is called a "program". SPI (Stateful Packet Inspection) Firewall - A technology that inspects every incoming packet of information before allowing it to enter the network.
Page 99 Wireless-G Broadband Router with SpeedBooster URL (Uniform Resource Locator) - The address of a file located on the Internet. VPN (Virtual Private Network) - A security measure to protect data as it leaves one network and goes to another over the Internet. WAN (Wide Area Network)- The Internet.
Page 100: Appendix G: Specifications
One Power Port One Reset Button One SecureEasySetup Button Cabling Type UTP CAT 5 LEDs Power, DMZ, WLAN, LAN (1, 2, 3, 4), Internet, SES (Cisco logo) RF Power Output 18 dBm UPnP able/cert Able Security features Stateful Packet Inspection (SPI) Firewall, Internet Policy...
Page 101 Wireless-G Broadband Router with SpeedBooster Power External, 12V DC, 1.0A Certification FCC, IC-03, CE Operating Temp. 0° C to 40° C (32° F to 104° F) Storage Temp. -20° C to 70° C (-4° F to 158° F) Operating Humidity 10% to 85% Non-Condensing Storage Humidity 5% to 90% Non-Condensing...
Page 102: Appendix H: Warranty Information
Wireless-G Broadband Router with SpeedBooster Appendix H: Warranty Information Linksys warrants to You that, for a period of three years (the “Warranty Period”), your Linksys Product will be substantially free of defects in materials and workmanship under normal use. Your exclusive remedy and Linksys' entire liability under this warranty will be for Linksys at its option to repair or replace the Product or refund Your purchase price less any rebates.
Page 103: Appendix I: Regulatory Information
Wireless-G Broadband Router with SpeedBooster Appendix I: Regulatory Information FCC Statement This product has been tested and complies with the specifications for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
Page 104 Wireless-G Broadband Router with SpeedBooster Compliance Information for 2.4-GHz Wireless Products Relevant to the EU and Other Countries Following the EU Directive 1999/5/EC (R&TTE Directive) Declaration of Conformity with Regard to the EU Directive 1995/5/EC (R&TTE Directive) Appendix I: Regulatory Information...
Page 105 Wireless-G Broadband Router with SpeedBooster NOTE: For all products, the Declaration of Conformity is available through one or more of these options: • A pdf file is included on the product's CD. • A print copy is included with the product. •...
Page 106 Wireless-G Broadband Router with SpeedBooster CE Marking For the Linksys Wireless-B and Wireless-G products, the following CE mark, notified body number (where applicable), and class 2 identifier are added to the equipment. Check the CE label on the product to find out which notified body was involved during the assessment. National Restrictions This product may be used in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below:...
Page 107 Wireless-G Broadband Router with SpeedBooster France In case the product is used outdoors, the output power is restricted in some parts of the band. See Table 1 or check http://www.art-telecom.fr/ for more details. Dans la cas d’une utilisation en extérieur, la puissance de sortie est limitée pour certaines parties de la bande. Reportez- vous à...
Page 108 Wireless-G Broadband Router with SpeedBooster Power Output of Your Device To comply with your country’s regulations, you may have to change the power output of your wireless device. Proceed to the appropriate section for your device. NOTE: The power output setting may not be available on all wireless products. For more information, refer to the documentation on your product’s CD or http://www.linksys.com/international.
Page 109 Wireless-G Broadband Router with SpeedBooster Technical Documents on www.linksys.com/international Follow these steps to access technical documents: 1. Browse to http://www.linksys.com/international. 2. Click the region in which you reside. 3. Click the name of the country in which you reside. 4. Click Products. 5.
Page 110: Appendix J: Contact Information
Wireless-G Broadband Router with SpeedBooster Appendix J: Contact Information Need to contact Linksys? Visit us online for information on the latest products and updates to your existing products at: http://www.linksys.com/international If you experience problems with any Linksys product, you can e-mail us at: In Europe E-mail Address Austria...
Page 111 ® A Division of Cisco Systems, Inc. Wireless-G 802.11g Benutzerhandbuch Broadband-Router WIRELESS mit SpeedBooster WRT54GS (DE) Modell-Nr.
Page 112 Technische Änderungen vorbehalten. Linksys ist eine eingetragene Marke bzw. eine Marke von Cisco Systems, Inc. und/oder deren Zweigunternehmen in den USA und anderen Ländern. Copyright © 2005 Cisco Systems, Inc. Alle Rechte vorbehalten. Andere Handelsmarken und Produktnamen sind Marken bzw. eingetragene Marken der jeweiligen Inhaber.
Page 113 Wireless-G Broadband-Router mit SpeedBooster Inhalt Kapitel 1: Einführung Willkommen Der Inhalt dieses Handbuchs Kapitel 2: Planen des Wireless-Netzwerks Netzwerktopologie Der Unterschied zwischen Ad-Hoc- und Infrastrukturmodus Netzwerkanordnung Kapitel 3: Kennenlernen des Wireless-G Broadband-Routers Rückseite Vorderseite Kapitel 4: Anschließen des Wireless-G Broadband-Routers Übersicht Hardware-Installation für Verbindungen mit dem Breitband-Modem Verbinden von Routern...
Page 114 Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Security“ (Sicherheit) – „Firewall“ Registerkarte „Security“ (Sicherheit) – „VPN Passthrough“ (VPN-Passthrough) Registerkarte „Access Restrictions“ (Zugriffsbeschränkungen) – „Internet Access“ (Internetzugriff) Registerkarte „Applications & Gaming“ (Anwendungen & Spiele) – „Port Range Forward“ (Weiterleitung eines Anschlussbereichs) Registerkarte „Applications & Gaming“ (Anwendungen & Spiele) – „Port Triggering“...
Page 115 Wireless-G Broadband-Router mit SpeedBooster Anhang E: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters Anweisungen für Windows 98 SE/ME Anweisungen für Windows 2000/XP Im webbasierten Dienstprogramm des Routers Anhang F: Glossar Anhang G: Spezifikationen Anhang H: Garantieinformationen Anhang I: Zulassungsinformationen Anhang J: Kontaktinformationen...
Page 116 Wireless-G Broadband-Router mit SpeedBooster Liste der Abbildungen Abbildung 3-1: Rückseite des Routers Abbildung 3-2: Vorderseite des Routers Abbildung 4-1: Anschließen des Modems Abbildung 4-2: Anschließen der Netzwerkgeräte Abbildung 4-3: Anschließen des Netzstromkabels Abbildung 4-4: Verbinden von Routern hintereinander Abbildung 4-5: Beispiel für eine Verbindung mit einem anderen Router Abbildung 4-6: Der Router mit der Internetverbindung wird über den Internet-Port angeschlossen Abbildung 4-7: Anschließen der Netzwerkgeräte...
Page 117 Wireless-G Broadband-Router mit SpeedBooster Abbildung 5-10: Setup-Assistent – Fenster Configure Cable or DHCP Settings (Konfigurieren der Kabel- oder DHCP-Einstellungen) Abbildung 5-11: Setup-Assistent – Fenster Configure DSL (PPPoE) Settings (Konfigurieren der DSL (PPPoE)-Einstellungen) Abbildung 5-12: Setup-Assistent – Fenster Advanced Internet Settings (Erweiterte Interneteinstellungen) für statische IP-Adressen Abbildung 5-13: Setup-Assistent –...
Page 118 Wireless-G Broadband-Router mit SpeedBooster Abbildung 5-28: Setup-Assistent – Fenster Wireless Settings (Wireless-Einstellungen) Abbildung 5-29: Setup-Assistent – Fenster Wireless Security (Wireless-Sicherheit) für WPA-PSK Abbildung 5-30: Setup-Assistent – Fenster Wireless Security (Wireless-Sicherheit) für WEP (64-Bit) Abbildung 5-31: Setup-Assistent – Fenster Confirm New Settings (Bestätigen der neuen Einstellungen) Abbildung 5-32: Setup-Assistent –...
Page 119 Wireless-G Broadband-Router mit SpeedBooster Abbildung 6-14: Registerkarte „Setup“ (Einrichtung) – „MAC Address Clone“ (Kopieren der MAC-Adresse) Abbildung 6-15: Registerkarte „Setup“ (Einrichtung) – „Advanced Routing (Gateway)“ (Erweitertes Routing (Gateway)) Abbildung 6-16: Registerkarte „Setup“ (Einrichtung) – „Advanced Routing (Router)“ (Erweitertes Routing (Router)) Abbildung 6-17: Registerkarte „Wireless“...
Page 120 Wireless-G Broadband-Router mit SpeedBooster Abbildung 6-32: Registerkarte „Applications & Gaming“ (Anwendungen & Spiele) – „Port Triggering“ (Port-Triggering) Abbildung 6-33: Registerkarte „Applications & Gaming“ (Anwendungen & Spiele) – „DMZ“ Abbildung 6-34: Registerkarte „Applications & Gaming“ (Anwendungen & Spiele) – „QoS“ Abbildung 6-35: Registerkarte „Administration“ (Verwaltung) – „Management“...
Page 121: Kapitel 1: Einführung
Wireless-G Broadband-Router mit SpeedBooster Kapitel 1: Einführung Willkommen Vielen Dank, dass Sie sich für einen Wireless-G Broadband-Router mit SpeedBooster von Linksys entschieden haben. Der Wireless-G Broadband-Router mit SpeedBooster optimiert den Wireless-Netzwerkbetrieb wie nie zuvor, sodass Sie einfach und sicher auf das Internet, Dateien und jede Menge Spaß zugreifen können. Wie macht der Wireless-G Broadband-Router mit SpeedBooster das möglich? Ein Router ist ein Gerät, mit dem über ein Netzwerk auf eine Internetverbindung zugegriffen werden kann.
Page 122: Der Inhalt Dieses Handbuchs
Wireless-G Broadband-Router mit SpeedBooster Der Inhalt dieses Handbuchs In diesem Benutzerhandbuch sind die zur Installation und Verwendung des Wireless-G Broadband-Routers mit SpeedBooster erforderlichen Schritte aufgeführt. • Kapitel 1: Einführung In diesem Kapitel werden die Anwendungen des Routers sowie dieses Benutzerhandbuch beschrieben. •...
Page 123 Wireless-G Broadband-Router mit SpeedBooster • Anhang E: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters In diesem Anhang wird beschrieben, wie Sie die MAC-Adresse für den Ethernet-Adapter Ihres Computers ermitteln, um die MAC-Filterung bzw. die Funktion zum Kopieren von MAC-Adressen des Routers zu verwenden.
Page 124: Kapitel 2: Planen Des Wireless-Netzwerks
Wireless-G Broadband-Router mit SpeedBooster Kapitel 2: Planen des Wireless-Netzwerks Netzwerktopologie Netzwerk: Mehrere Computer oder Geräte, die miteinander verbunden sind, damit Benutzer Daten WLANs (Wireless Local Area Network) entsprechen im Prinzip regulären LANs (Local Area Network), mit der gemeinsam nutzen, speichern und untereinander Ausnahme, dass jeder Computer im Wireless-Netzwerk die Verbindung zum Netzwerk über ein Wireless-Gerät übertragen können.
Page 125 Wireless-G Broadband-Router mit SpeedBooster Netzwerkanordnung Der Wireless-G Broadband-Router wurde speziell zur Verwendung sowohl mit 802.11b- als auch 802.11g- Produkten entwickelt. Produkte, die diese Standards verwenden, können nun miteinander kommunizieren. Der Wireless-G Broadband-Router ist mit allen 802.11b- und 802.11g-Adaptern kompatibel, wie beispielsweise den Notebook-Adaptern (WPC54G, WPC11) für Laptop-Computer, PCI-Adaptern (WMP54G, WMP11) für Desktop- PCs und USB-Adaptern (WUSB54G, WUSB11), wenn Sie den Komfort von USB-Konnektivität genießen möchten.
Page 126 Wireless-G Broadband-Router mit SpeedBooster Kapitel 3: Kennenlernen des Wireless-G Broadband- Routers Rückseite Die Ports des Routers zum Anschließen von Kabeln befinden sich auf der Rückseite. Wichtig: Durch das Zurücksetzen des Routers werden alle Einstellungen (WEP-Verschlüs- selung, Netzwerkeinstellungen usw.) gelöscht und durch die Werkseinstellungen ersetzt. Wenn Sie diese Einstellungen beibehalten möchten, sollten Sie den Router nicht zurück- setzen.
Page 127 Internet „sichtbar“ wird. Drücken Sie zum Löschen der SSID und des WPA-PSK-Schlüssels fünf Sekunden lang auf das Cisco Logo. Das Cisco Logo blinkt während des Zurücksetzens des Routers langsam. Bei erfolgreichem Zurücksetzen leuchtet das Cisco Logo danach orange.
Page 128: Hardware-Installation Für Verbindungen Mit Dem Breitband-Modem
Wireless-G Broadband-Router mit SpeedBooster Kapitel 4: Anschließen des Wireless-G Broadband- Routers Übersicht Die meisten Benutzer, die den Router zum ersten Mal an ihre Breitbandverbindung anschließen, können mit Kapitel 5: „Einrichten des Wireless-G Broadband-Routers“ fortfahren und die Hardware nach den Anweisungen in diesem Kapitel anschließen.
Page 129 Wireless-G Broadband-Router mit SpeedBooster 5. Schließen Sie Ihre Netzwerk-PCs oder Ethernet-Geräte mit Standard-Ethernet-Netzwerkkabeln an die nummerierten Ports des Routers an. Abbildung 4-2: Anschließen der Netzwerkgeräte 6. Schließen Sie den Netzstromadapter an den Netzstrom-Port des Routers an, und stecken Sie das andere Ende WICHTIG: Verwenden Sie nur den Netzstrom- in eine Netzsteckdose.
Page 130: Verbinden Von Routern
Wireless-G Broadband-Router mit SpeedBooster Verbinden von Routern Bestimmte Anwendungen, wie beispielsweise der Parental Control-Dienst, wenden Einstellungen auf alle mit dem Router verbundenen PCs an. Unter Umständen möchten Sie diese Einstellungen jedoch nicht auf alle PCs in Internet Breitband- Router Wireless-G Ihrem Netzwerk anwenden.
Page 131 Wireless-G Broadband-Router mit SpeedBooster 8. Schließen Sie ein Standard-Ethernet-Netzwerkkabel am Internet-Port des Broadband-Routers an. Schließen Sie dann das andere Ende des Ethernet-Kabels an einen der nummerierten Ethernet-Ports am anderen Router an. Abbildung 4-6: Der Router mit der Internetverbindung wird über den Internet-Port angeschlossen 9.
Page 132 Wireless-G Broadband-Router mit SpeedBooster 10. Schließen Sie den Wechselstrom-Netzstromadapter an den Netzstrom-Port des Broadband-Routers an, und stecken Sie das andere Ende in eine Netzsteckdose. Verwenden Sie nur den im Lieferumfang des Broadband- Routers enthaltenen Netzstromadapter. Bei Verwendung eines anderen Adapters kann das Produkt beschädigt werden.
Page 133: Kapitel 5: Einrichten Des Wireless-G Broadband-Routers
Wireless-G Broadband-Router mit SpeedBooster Kapitel 5: Einrichten des Wireless-G Broadband-Routers Übersicht Der Setup-Assistent für den Wireless-G Broadband-Router mit SpeedBooster führt Sie durch den Installations- vorgang. Er zeigt Ihnen Schritt für Schritt auf, wie Sie die Netzwerk- und Wireless-Einstellungen des Routers konfigurieren.
Page 134 Wireless-G Broadband-Router mit SpeedBooster 4. Klicken Sie nach dem Lesen der Lizenzvereinbarung auf die Schaltfläche Next (Weiter), wenn Sie diese akzeptieren, oder auf die Schaltfläche Cancel (Abbrechen), um den Installationsvorgang zu beenden. Abbildung 5-3: Setup-Assistent – Fenster License Agreement (Lizenzvereinbarung) 5.
Page 135 Wireless-G Broadband-Router mit SpeedBooster 6. Der Setup-Assistent fordert Sie auf, das Breitband-Modem an den Router anzuschließen. Klicken Sie anschließend auf die Schaltfläche Next (Weiter). Abbildung 5-5: Setup-Assistent – Fenster Connect the Modem to the Router (Anschließen des Modems an den Router) 7.
Page 136 Wireless-G Broadband-Router mit SpeedBooster 8. Der Setup-Assistent fordert Sie auf, das andere Ende des Netzwerkkabels an den Router anzuschließen. Sie können dann weitere PCs an den Router anschließen. Klicken Sie anschließend auf die Schaltfläche Next (Weiter). Abbildung 5-7: Setup-Assistent – Fenster Connect the Network Cable to the Router (Anschließen des Netzwerkkabels an den Router) 9.
Page 137 Wireless-G Broadband-Router mit SpeedBooster 10. Vergewissern Sie sich, dass die Netzstrom-LED, die Internet-LED und die nummerierten LEDs (je nach der Anzahl angeschlossener PCs) auf der Vorderseite des Routers leuchten. Klicken Sie anschließend auf die Schaltfläche Next (Weiter). Abbildung 5-9: Setup-Assistent – Fenster Check the Router’s Status (Überprüfen des Routerstatus) 11.
Page 138 Wireless-G Broadband-Router mit SpeedBooster DSL (PPPoE) User Name (Benutzername): Geben Sie den Benutzernamen ein, der Ihnen von Ihrem ISP zugeteilt wurde. Password (Passwort): Geben Sie das Passwort ein, das Ihnen von Ihrem ISP zugeteilt wurde. Confirm (Bestätigen): Geben Sie das Passwort zur Bestätigung erneut in dieses Feld ein. Keep Alive (Verbindung aufrechterhalten): Wenn die Internetverbindung regelmäßig vom Router überprüft werden soll, aktivieren Sie die Option Keep Alive (Verbindung aufrechterhalten).
Page 139 Wireless-G Broadband-Router mit SpeedBooster PPTP Connection (Verbindung): Der PPTP-Dienst (Point-to-Point Tunneling Protocol) wird nur in Europa verwendet. Wenn Sie eine PPTP-Verbindung verwenden, wählen Sie aus dem Dropdown-Menü PPTP aus. User Name (Benutzername): Geben Sie den Benutzernamen ein, der Ihnen von Ihrem ISP zugeteilt wurde. Password (Passwort): Geben Sie das Passwort ein, das Ihnen von Ihrem ISP zugeteilt wurde.
Page 140 Wireless-G Broadband-Router mit SpeedBooster L2TP Connection (Verbindung): Wenn Sie eine L2TP-Verbindung (Layer 2 Tunneling Protocol) verwenden, wählen Sie L2TP aus dem Dropdown-Menü aus. User Name (Benutzername): Geben Sie den Benutzernamen ein, der Ihnen von Ihrem ISP zugeteilt wurde. Password (Passwort): Geben Sie das Passwort ein, das Ihnen von Ihrem ISP zugeteilt wurde. Confirm (Bestätigen): Geben Sie das Passwort zur Bestätigung erneut in dieses Feld ein.
Page 141 Wireless-G Broadband-Router mit SpeedBooster Telstra Connection (Verbindung): Telstra ist ein Dienst, der nur in Australien verwendet wird. Wenn Sie diesen Dienst verwenden, wählen Sie Telstra aus dem Dropdown-Menü aus. User Name (Benutzername): Geben Sie den Benutzernamen ein, der Ihnen von Ihrem ISP zugeteilt wurde. Password (Passwort): Geben Sie das Passwort ein, das Ihnen von Ihrem ISP zugeteilt wurde.
Page 142 Wireless-G Broadband-Router mit SpeedBooster 12. Für den Router steht ein webbasiertes Dienstprogramm zur Verfügung, mit dem Sie den Router von jedem Netzwerk-PC aus konfigurieren können. Password (Passwort): Geben Sie ein Passwort für den Zugriff auf das Dienstprogramm ein. Confirm (Bestätigen): Geben Sie im Feld Confirm (Bestätigen) das Passwort erneut ein. Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um zum vorherigen Fenster zurückzukehren.
Page 143 Wireless-G Broadband-Router mit SpeedBooster Verwenden der SecureEasySetup-Funktion des Routers Lesen Sie die folgenden Anweisungen, bevor Sie eine der SecureEasySetup-Tasten verwenden. Stellen Sie fest, wo sich die SecureEasySetup-Tasten an den Geräten befinden, bevor Sie die SecureEasySetup-Funktion des Routers verwenden. HINWEIS: SecureEasySetup verwendet die WPA Personal-Verschlüsselung. Wenn Ihre aktuellen Wireless-Geräte die Sicherheitsmethode WPA Personal nicht unterstützen, können Sie SecureEasySetup nicht in Ihrem Netzwerk verwenden.
Page 144 Wireless-G Broadband-Router mit SpeedBooster 2. Drücken Sie auf der Vorderseite des Routers auf das orange leuchtende Cisco Logo. Sobald das Logo weiß blinkt, drücken Sie die SecureEasySetup-Taste an einem anderen Gerät. Das Cisco Logo des Routers leuchtet konstant, sobald das Gerät dem Netzwerk hinzugefügt wurde. Wiederholen Sie diesen Vorgang für alle weiteren SecureEasySetup-Geräte.
Page 145 Wireless-G Broadband-Router mit SpeedBooster 4. Nach dem Speichern der Einstellungen wird das Fenster Safe Surfing (Sicheres Surfen) angezeigt. Klicken Sie auf die Schaltfläche Norton Internet Security Suite, um Norton Internet Security Special Edition auf dem Computer zu installieren, oder auf die Schaltfläche Finish (Fertig stellen), um den Setup-Assistenten zu beenden.
Page 146 Wireless-G Broadband-Router mit SpeedBooster Manuelles Konfigurieren der Wireless-Einstellungen des Routers 1. Wenn Sie über keine anderen SecureEasySetup-Geräte verfügen, klicken Sie auf die Schaltfläche Enter Wireless Settings Manually (Wireless-Einstellungen manuell eingeben). Abbildung 5-27: Setup-Assistent – Fenster Configure Wireless Settings (Konfigurieren der Wireless- Einstellungen) 2.
Page 147 Wireless-G Broadband-Router mit SpeedBooster 3. Wählen Sie die gewünschte Sicherheitsmethode aus: WPA-PSK (auch als „WPA Personal“ bezeichnet), WEP (64-Bit) oder WEP (128-Bit). WPA ist die Abkürzung für Wi-Fi Protected Access, WEP für Wired Equivalent Privacy. Bei WPA handelt es sich um einen höheren Sicherheitsstandard als bei WEP. Fahren Sie mit den entsprechenden Anweisungen für die gewünschte Sicherheitsmethode fort.
Page 148 Wireless-G Broadband-Router mit SpeedBooster WEP (64-Bit) Geben Sie eine Passphrase oder einen WEP-Schlüssel ein. Passphrase: Geben Sie eine Passphrase in das Feld Passphrase ein, sodass automatisch ein WEP-Schlüssel generiert wird. Bei der Passphrase wird zwischen Groß- und Kleinschreibung unterschieden. Die Länge von 16 alphanumerischen Zeichen darf nicht überschritten werden.
Page 149 Wireless-G Broadband-Router mit SpeedBooster 5. Nach dem Speichern der Einstellungen wird das Fenster Safe Surfing (Sicheres Surfen) angezeigt. Klicken Sie auf die Schaltfläche Norton Internet Security Suite, um Norton Internet Security Special Edition auf dem Computer zu installieren, oder auf die Schaltfläche Finish (Fertig stellen), um den Setup-Assistenten zu beenden.
Page 150: Konfigurieren Des Notebooks Mit Secureeasysetup
Wireless-G Broadband-Router mit SpeedBooster Konfigurieren des Notebooks mit SecureEasySetup In diesem Abschnitt wird beschrieben, wie Sie die SecureEasySetup-Funktion verwenden, wenn auf einem Computer das SecureEasySetup-Logo angezeigt wird. HINWEIS: SecureEasySetup verwendet die WPA Personal-Verschlüsselung. Wenn Ihre aktuellen Wireless-Geräte die Sicherheitsmethode WPA Personal nicht unterstützen, können Sie SecureEasySetup nicht in Ihrem Netzwerk verwenden.
Page 151 Wireless-G Broadband-Router mit SpeedBooster 2. Im nächsten Fenster werden Sie aufgefordert, auf das beleuchtete Cisco Logo auf dem Router zu drücken. Drücken Sie auf das Logo, und klicken Sie dann auf die Schaltfläche Next (Weiter), um fortzufahren. Klicken Sie zum Beenden des Setup-Assistenten auf die Schaltfläche Exit (Beenden). Klicken Sie auf die Schaltfläche Help (Hilfe), um weitere Informationen zu erhalten.
Page 152 Wireless-G Broadband-Router mit SpeedBooster 4. Nach dem Konfigurieren der Wireless-Einstellungen wird das Fenster Your Wireless Settings (Ihre Wireless- Einstellungen) angezeigt. Klicken Sie auf die Schaltfläche Save (Speichern), wenn Sie die Konfigurationseinstellungen in einer Textdatei auf Ihrem Computer speichern möchten. Klicken Sie auf die Schaltfläche Print (Drucken), wenn Sie die Konfigurationseinstellungen drucken möchten.
Page 153 Wireless-G Broadband-Router mit SpeedBooster Kapitel 6: Konfigurieren des Wireless-G Broadband- Routers HINWEIS: Wenn Sie den Router erstmals installieren, Übersicht sollten Sie unbedingt den Setup-Assistenten auf der Installations-CD-ROM verwenden. Wenn Sie die erweiterten Einstellungen konfigurieren möchten, Sie sollten immer die Installations-CD-ROM verwenden, wenn Sie den Router erstmals installieren. Wenn Sie den erhalten Sie in diesem Kapitel Informationen über das Setup-Assistenten auf der Installations-CD-ROM nicht ausführen möchten, können Sie das webbasierte webbasierte Dienstprogramm.
Page 154 Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Setup“ (Einrichtung) – „Basic Setup“ (Grundlegende Einrichtung) Im ersten geöffneten Fenster wird die Registerkarte Setup (Einrichtung) angezeigt. Hier können Sie die allgemeinen Einstellungen des Routers ändern. Ändern Sie die Einstellungen wie hier beschrieben, und klicken Sie auf die Schaltfläche Save Settings (Einstellungen speichern), um Ihre Änderungen anzuwenden, oder auf die Schaltfläche Cancel Changes (Änderungen verwerfen), um Ihre Änderungen zu verwerfen.
Page 155 Wireless-G Broadband-Router mit SpeedBooster • PPPoE: Einige ISPs mit DSL-Option verwenden PPPoE (Point-to-Point Protocol over Ethernet) zur Herstellung von Internetverbindungen. Wenn die Verbindung mit dem Internet über eine DSL-Leitung hergestellt wird, klären Sie mit dem ISP, ob PPPoE verwendet wird. Falls ja, wählen Sie die Option PPPoE aus. User Name (Benutzername) und Password (Passwort): Geben Sie den Benutzernamen und das Passwort ein, die Sie von Ihrem ISP erhalten haben.
Page 156 Wireless-G Broadband-Router mit SpeedBooster • Telstra Cable (Telstra-Kabel): Telstra-Kabel ist ein Dienst, der nur für Verbindungen in Australien gültig ist. User Name (Benutzername) und Password (Passwort): Geben Sie den Benutzernamen und das Passwort ein, die Sie von Ihrem ISP erhalten haben. Heart Beat Server (HeartBeat-Server): Hierbei handelt es sich um die IP-Adresse des Routers, vom Standpunkt des Internets aus gesehen.
Page 157 Wireless-G Broadband-Router mit SpeedBooster Optionale Einstellungen Einige dieser Einstellungen sind unter Umständen für Ihren ISP erforderlich. Klären Sie jegliche Änderungen mit Ihrem ISP ab. Router Name (Routername): In dieses Feld können Sie einen Namen mit bis zu 39 Zeichen für den Router eingeben.
Page 158 Wireless-G Broadband-Router mit SpeedBooster Maximum Number of DHCP Users (Maximale Anzahl der DHCP-Benutzer): Geben Sie die maximale Anzahl der PCs ein, denen der DHCP-Server IP-Adressen zuweisen soll. Diese Zahl darf nicht größer als 253 sein. Der Standardwert beträgt 50. Abbildung 6-10: IP-Adresse des Routers Client Lease Time (Client-Leasedauer): Bei der Client-Leasedauer handelt es sich um den Zeitraum, über den ein Netzwerkbenutzer mithilfe seiner aktuellen dynamischen IP-Adresse eine Verbindung mit dem Router herstellen darf.
Page 159: Registerkarte „Setup" (Einrichtung) – „Ddns
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Setup“ (Einrichtung) – „DDNS“ Der Router verfügt über die Funktion „DDNS“ (Dynamic Domain Name System). Mit DDNS können Sie einer dynamischen Internet-IP-Adresse einen festen Host- und Domänennamen zuweisen. DDNS kann sich für das Hosting Ihrer eigenen Website, Ihres FTP-Servers oder anderer Server hinter dem Router als nützlich erweisen. Bevor Sie diese Funktion verwenden können, müssen Sie sich bei den DDNS-Dienstanbietern unter www.dyndns.org oder www.TZO.com für den DDNS-Dienst anmelden.
Page 160: Registerkarte „Setup" (Einrichtung) – „Advanced Routing
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Setup“ (Einrichtung) – „Advanced Routing“ (Erweitertes Routing) Auf dieser Registerkarte werden die erweiterten Funktionen des Routers eingerichtet. Mit der Option Operating Mode (Betriebsmodus) können Sie die Arten der von Ihnen verwendeten erweiterten Funktionen auswählen. Mit Dynamic Routing (Dynamisches Routing) wird die Paketübertragung in Ihrem Netzwerk automatisch angepasst.
Page 161: Registerkarte „Wireless" – „Basic Wireless Settings
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Wireless“ – „Basic Wireless Settings“ (Grundlegende Wireless-Einstellungen) In diesem Fenster werden die grundlegenden Einstellungen für den Wireless-Netzwerkbetrieb festgelegt. Wireless Network Mode (Wireless-Netzwerkmodus): In diesem Dropdown-Menü können Sie die Wireless- Standards auswählen, die in Ihrem Netzwerk ausgeführt werden. Wenn sich sowohl 802.11g- als auch 802.11b- Geräte in Ihrem Netzwerk befinden, behalten Sie die Standardeinstellung Mixed (Gemischt) bei.
Page 162: Registerkarte „Wireless" – „Wireless Security" (Wireless-Sicherheit)
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Wireless“ – „Wireless Security“ (Wireless-Sicherheit) WICHTIG: Wenn Sie WPA verwenden, MUSS jedes Gerät im Wireless-Netzwerk dieselbe WPA-Methode und denselben gemeinsamen Mit den Wireless-Sicherheitseinstellungen wird die Sicherheit des Wireless-Netzwerks konfiguriert. Vom Router Schlüssel verwenden, damit das Wireless- werden vier Wireless-Sicherheitsoptionen unterstützt: WPA Pre-Shared Key (WPA Vorläufiger gemeinsamer Netzwerk ordnungsgemäß...
Page 163 Wireless-G Broadband-Router mit SpeedBooster RADIUS: Bei dieser Option wird WEP in Kombination mit einem RADIUS-Server verwendet. (Diese WICHTIG: Wenn Sie die WEP-Verschlüsselung verwenden, MUSS jedes Gerät im Wireless- Vorgehensweise sollte nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.) Geben Netzwerk dasselbe WEP-Verschlüsselungsverfahren Sie zuerst die IP-Adresse und die Port-Nummer des RADIUS-Servers sowie den Schlüssel ein, der für die und denselben WEP-Verschlüsselungsschlüssel...
Page 164: Registerkarte „Wireless" – „Wireless Mac Filter" (Wireless-Mac-Filter)
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Wireless“ – „Wireless MAC Filter“ (Wireless-MAC-Filter) Der Wireless-Zugriff kann mit den MAC-Adressen der Wireless-Geräte innerhalb des Übertragungsbereichs Ihres Netzwerks gefiltert werden. Wireless MAC Filter (Wireless-MAC-Filter): Um Wireless-Benutzer nach der MAC-Adresse zu filtern, wobei der Zugriff entweder zugelassen oder verweigert wird, klicken Sie auf Enable (Aktivieren). Wenn Sie die Benutzer nicht nach der MAC-Adresse filtern möchten, wählen Sie Disable (Deaktivieren) aus.
Page 165: Registerkarte „Wireless" – „Advanced Wireless Settings
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Wireless“ – „Advanced Wireless Settings“ (Erweiterte Wireless-Einstellungen) Auf dieser Registerkarte werden die erweiterten Wireless-Funktionen des Routers eingerichtet. Diese Einstellungen sollten nur von einem erfahrenen Administrator angepasst werden, da falsche Einstellungen die Leistung des Routers im Wireless-Betrieb beeinträchtigen können. Authentication Type (Authentifizierungstyp): Standardmäßig ist die Option Auto (Automatisch) ausgewählt, mit der sowohl der Authentifizierungstyp Open System (Offenes System) als auch Shared Key (Freigegebener Schlüssel) verwendet werden kann.
Page 166 Wireless-G Broadband-Router mit SpeedBooster Frame Burst (Rahmen-Burst): Wenn diese Option aktiviert ist, wird die Leistung Ihres Netzwerks gesteigert. Dies hängt jedoch vom Hersteller Ihrer Wireless-Produkte ab. Wenn Sie sich über die Verwendung dieser Option nicht sicher sind, behalten Sie die Standardeinstellung Disable (Deaktivieren) bei. Beacon-Intervall: In Ihrem Wireless-Netzwerk Beacon Interval (Beacon-Intervall): Der Standardwert ist 100.
Page 167: Registerkarte „Security" (Sicherheit) – „Firewall
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Security“ (Sicherheit) – „Firewall“ Firewall Protection (Firewall-Schutz): Aktivieren Sie diese Funktion, um SPI (Stateful Packet Inspection) für eine genauere Überprüfung der in Ihre Netzwerkumgebung eingehenden Datenpakete einzusetzen. Block WAN Requests (WAN-Anfragen blockieren): Aktivieren Sie die Funktion zum Blockieren von WAN- Anfragen, indem Sie das Kontrollkästchen Block Anonymous Internet Requests (Anonyme Internetanfragen blockieren) aktivieren.
Page 168 Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Security“ (Sicherheit) – „VPN Passthrough“ (VPN-Passthrough) Mit den Einstellungen auf dieser Registerkarte können Sie VPN-Tunnel mit den Protokollen IPSec, PPTP oder L2TP durch die Firewall des Routers zulassen. IPSec Passthrough (IPSec-Passthrough): IPSec (Internet Protocol Security) ist ein Protokollsatz, der zur Implementierung eines sicheren Paketaustauschs auf der IP-Ebene verwendet wird.
Page 169 Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Access Restrictions“ (Zugriffsbeschränkungen) – „Internet Access“ (Internetzugriff) Im Fenster Internet Access (Internetzugriff) können Sie bestimmte Arten von Internetverwendung und -verkehr blockieren bzw. zulassen, wie z. B. Internetzugriffe, designierte Dienste, Websites und eingehenden Datenverkehr während bestimmter Tage und Uhrzeiten. Internet Access Policy (Richtlinien für Internetzugriff): Der Zugriff kann mithilfe einer Richtlinie verwaltet werden.
Page 170 Wireless-G Broadband-Router mit SpeedBooster 6. Geben Sie an, an welchen Tagen und zu welchen Uhrzeiten diese Richtlinie gelten soll. Wählen Sie die einzelnen Tage aus, an denen die Richtlinie gültig sein soll, oder wählen Sie die Option Everyday (An allen Tagen) aus.
Page 171: Registerkarte „Applications & Gaming" (Anwendungen & Spiele)
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Applications & Gaming“ (Anwendungen & Spiele) – „Port Range Forward“ (Weiterleitung eines Anschlussbereichs) Auf der Registerkarte Applications & Gaming (Anwendungen & Spiele) können Sie öffentliche Dienste in Ihrem Netzwerk einrichten, wie z. B. Webserver, FTP-Server, E-Mail-Server oder andere spezielle Internet- anwendungen.
Page 172 Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Applications & Gaming“ (Anwendungen & Spiele) – „Port Triggering“ (Port-Triggering) Im Fenster Port Triggering (Port-Triggering) kann der Router ausgehende Daten für bestimmte Port-Nummern überwachen. Die IP-Adresse des Computers, der die übereinstimmenden Daten sendet, wird vom Router gespeichert.
Page 173: Registerkarte „Applications & Gaming" (Anwendungen & Spiele) – „Dmz
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Applications & Gaming“ (Anwendungen & Spiele) – „DMZ“ Mit der DMZ-Funktion (DMZ = Demilitarized Zone; Entmilitarisierte Zone) kann für einen Netzwerkbenutzer eine Verbindung zum Internet hergestellt werden, damit dieser einen speziellen Dienst, wie z. B. Internetspiele oder Videokonferenzen, nutzen kann.
Page 174 Wireless-G Broadband-Router mit SpeedBooster Um diese Funktion zu deaktivieren, wählen Sie die Option Disable (Deaktivieren) aus. Den anderen vier Ports des Routers wird automatisch eine niedrige Priorität zugewiesen. Incoming Rate Limit (Grenzwert Eingangsrate) dient zur Einschränkung der eingehenden Bandbreite. Wählen Sie zur Verwendung dieser Funktion die Option 8M, 4M, 2M, 1M, 512K, 256K oder 128K aus (M steht für MBit/s und K steht für KBit/s).
Page 175: Registerkarte „Administration" (Verwaltung) – „Management
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Administration“ (Verwaltung) – „Management“ (Verwaltungsfunktionen) In diesem Abschnitt der Registerkarte Administration (Verwaltung) kann der Netzwerkadministrator spezielle Routerfunktionen für Zugriff und Sicherheit verwalten. Local Router Access (Lokaler Routerzugriff): Hier können Sie das Passwort des Routers ändern. Geben Sie ein neues Passwort für den Router ein, und geben Sie dieses zur Bestätigung erneut im Feld Re-enter to confirm (Zur Bestätigung erneut eingeben) ein.
Page 176: Registerkarte „Administration" (Verwaltung) – „Diagnostics" (Diagnose)
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Administration“ (Verwaltung) – „Diagnostics“ (Diagnose) Mit den Diagnosetests Ping und Traceroute (Routenverfolgung) können Sie die Verbindungen Ihrer Netzwerkkomponenten überprüfen. Ping Test (Ping-Test): Mit dem Ping-Test wird der Status einer Verbindung überprüft. Klicken Sie auf die Schaltfläche Ping, um das Fenster Ping Test (Ping-Test) zu öffnen.
Page 177: Registerkarte „Administration" (Verwaltung) – „Factory Defaults
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Administration“ (Verwaltung) – „Factory Defaults“ (Werkseinstellungen) Klicken Sie auf die Schaltfläche Yes (Ja), um alle Konfigurationseinstellungen auf ihre Standardwerte zurückzusetzen, und klicken Sie dann auf die Schaltfläche Save Settings (Einstellungen speichern). Alle von Ihnen gespeicherten Einstellungen gehen verloren, wenn die Standardeinstellungen wiederhergestellt werden. Diese Funktion ist standardmäßig deaktiviert.
Page 178: Registerkarte „Administration" (Verwaltung) – „Config Management
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Administration“ (Verwaltung) – „Config Management“ (Konfigurationsverwaltung) In diesem Fenster wird die Konfigurationsdatei des Routers gesichert bzw. wiederhergestellt. Klicken Sie zum Erstellen einer Sicherungskopie der Konfigurationsdatei des Routers auf die Schaltfläche Backup (Sichern). Befolgen Sie dann die Anweisungen auf dem Bildschirm. Klicken Sie zum Wiederherstellen der Konfigurationsdatei des Routers auf die Schaltfläche Browse (Durch- suchen), um nach der Datei zu suchen, und befolgen Sie dann die Anweisungen auf dem Bildschirm.
Page 179: Registerkarte „Status" – „Router
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Status“ – „Router“ Auf der Registerkarte Status wird im Fenster Router der aktuelle Status des Routers angezeigt. Firmware Version (Firmware-Version): Hierbei handelt es sich um die aktuelle Firmware-Version des Routers. Current Time (Aktuelle Uhrzeit): Hier wird die Uhrzeit so angezeigt, wie Sie sie auf der Registerkarte Setup (Einrichtung) festgelegt haben.
Page 180: Registerkarte „Status" – „Local Network" (Lokales Netzwerk)
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Status“ – „Local Network“ (Lokales Netzwerk) Auf der Registerkarte Status wird im Fenster Local Network (Lokales Netzwerk) der Status des Netzwerks angezeigt. MAC-Address (MAC-Adresse): Hierbei handelt es sich um die MAC-Adresse des Routers, vom Standpunkt Ihres lokalen Ethernet-Netzwerks aus gesehen.
Page 181: Registerkarte „Status" – „Wireless
Wireless-G Broadband-Router mit SpeedBooster Registerkarte „Status“ – „Wireless“ Auf der Registerkarte Status wird im Fenster Wireless der Status des Wireless-Netzwerks angezeigt. MAC-Address (MAC-Adresse): Hierbei handelt es sich um die MAC-Adresse des Routers, vom Standpunkt Ihres lokalen Wireless-Netzwerks aus gesehen. Mode (Modus): Hier wird der auf der Registerkarte Wireless ausgewählte und im Netzwerk verwendete Wireless-Modus Mixed (Gemischt), G-Only (Nur G) oder Disabled (Deaktiviert) angezeigt.
Page 182: Anhang A: Fehlerbehebung
Wireless-G Broadband-Router mit SpeedBooster Anhang A: Fehlerbehebung Dieser Anhang ist in zwei Teile aufgeteilt: „Behebung häufig auftretender Probleme“ und „Häufig gestellte Fragen“. Er enthält Lösungsvorschläge zu Problemen, die während der Installation und des Betriebs des Routers auftreten können. Lesen Sie sich zur Fehlerbehebung die unten aufgeführten Beschreibungen durch. Wenn hier kein Lösungsvorschlag zu Ihrem Problem aufgeführt ist, finden Sie weitere Informationen auf der Website von Linksys unter www.linksys.com/international.
Page 183 Wireless-G Broadband-Router mit SpeedBooster 5. Klicken Sie auf die Registerkarte DNS, und stellen Sie sicher, dass DNS aktiviert ist. Geben Sie den Host- und den Domänenname ein (z. B. Johann als Hostname und „home“ als Domänenname). Geben Sie den DNS-Eintrag ein, den Sie von Ihrem ISP erhalten haben. Falls Sie keine DNS-IP-Adresse von Ihrem ISP erhalten haben, wenden Sie sich an Ihren ISP, bzw.
Page 184 Wireless-G Broadband-Router mit SpeedBooster 7. Geben Sie für das Standard-Gateway den Eintrag 192.168.1.1 ein (die Standard-IP-Adresse des Routers). 8. Wählen Sie im unteren Fensterbereich die Option Folgende DNS-Serveradressen verwenden aus, und geben Sie den bevorzugten und den alternativen DNS-Server ein (diese Angaben erhalten Sie von Ihrem ISP).
Page 185 Wireless-G Broadband-Router mit SpeedBooster 4. Mit meiner Internetverbindung erhalte ich keine IP-Adresse im Internet. • Lesen Sie sich den oben aufgeführten Abschnitt „3. Ich möchte meine Internetverbindung prüfen“ durch, und überprüfen Sie anhand dessen Ihre Verbindung. • Informationen zur Registrierung der MAC-Adresse Ihres Ethernet-Adapters bei Ihrem ISP finden Sie in „Anhang E: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters“.
Page 186 Wireless-G Broadband-Router mit SpeedBooster 1. Rufen Sie über http://192.168.1.1 bzw. über die IP-Adresse des Routers das webbasierte Dienstprogramm des Routers auf. Rufen Sie unter Applications & Gaming (Anwendungen & Spiele) die Registerkarte Port Forwarding (Anschlussweiterleitung) auf. 2. Geben Sie für die benutzerdefinierte Anwendung einen beliebigen Namen ein. 3.
Page 187 Wireless-G Broadband-Router mit SpeedBooster 5. Geben Sie die IP-Adresse des Ziel-PCs bzw. -Netzwerkgeräts für den Anschluss-Server ein. Beispiel: Wenn die IP-Adresse für den Ethernet-Adapter des Webservers 192.168.1.100 lautet, geben Sie den Wert 100 in das dafür vorgesehene Feld ein. Weitere Informationen zum Ermitteln von IP-Adressen finden Sie in „Anhang E: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters.“...
Page 188 Wireless-G Broadband-Router mit SpeedBooster 9. Ich habe das Passwort vergessen bzw. die Aufforderung zur Eingabe des Passworts wird jedes Mal angezeigt, wenn ich die Einstellungen für den Router speichere. Setzen Sie den Router auf die Werkseinstellungen zurück, indem Sie die Reset-Taste 10 Sekunden lang gedrückt halten.
Page 189 Wireless-G Broadband-Router mit SpeedBooster 13. Ich möchte die Firmware aktualisieren. Um die aktuellsten Funktionen für Ihre Firmware zu erhalten, gehen Sie auf die Website von Linksys, und laden Sie die neueste Firmware unter www.linksys.com/international herunter. Führen Sie die folgenden Schritte aus: 1.
Page 190 Wireless-G Broadband-Router mit SpeedBooster 16. Ich kann weder auf meine E-Mail noch auf das Internet zugreifen oder ich bekomme nur beschädigte Daten aus dem Internet. Sie müssen den Wert für die MTU-Einstellung (Maximum Transmission Unit, Maximale Übertragungseinheit) anpassen. Standardmäßig ist die MTU-Einstellung auf den Wert 1500 festgelegt. Für die meisten DSL- Benutzer wird jedoch empfohlen, den MTU-Wert auf 1492 festzulegen.
Page 191 Wireless-G Broadband-Router mit SpeedBooster 18. Ich kann keine Verbindung zum Internet herstellen. • Für Benutzer mit Kabelverbindungen: Klicken Sie auf die Registerkarte Status, und vergewissern Sie sich, dass die Internet-IP-Adresse nicht 0.0.0.0 lautet. Wenn dies der Fall sein sollte, klicken Sie auf die Schaltfläche DHCP Renew (DHCP erneuern), und warten Sie einige Minuten, während der Router versucht, eine Verbindung zu Ihrem Dienstanbieter herzustellen.
Page 192: Häufig Gestellte Fragen
Wireless-G Broadband-Router mit SpeedBooster Häufig gestellte Fragen Nach der Verwendung von SecureEasySetup können die vorhandenen Wireless-Geräte keine Verbindung mehr zum Router herstellen. SecureEasySetup verwendet die WPA Personal-Verschlüsselung. Wenn Ihre aktuellen Wireless-Geräte die Sicherheitsmethode WPA Personal nicht unterstützen, können Sie SecureEasySetup nicht in Ihrem Netzwerk verwenden.
Page 193 Wireless-G Broadband-Router mit SpeedBooster Unterstützt der Router IPX oder AppleTalk? Nein. TCP/IP ist der einzige Internetprotokollstandard und ist heutzutage globaler Kommunikationsstandard. IPX ist ein Kommunikationsprotokoll von NetWare, das nur zur Weiterleitung von Nachrichten von einem Knotenpunkt zum nächsten verwendet wird. AppleTalk ist ein Kommunikationsprotokoll, das in Apple- und Macintosh- Netzwerken für LAN-zu-LAN-Verbindungen verwendet wird.
Page 194 Wireless-G Broadband-Router mit SpeedBooster Können mehrere Spieler im LAN auf einen Spieleserver zugreifen und mit nur einer öffentlichen IP- Adresse gleichzeitig spielen? Das hängt vom verwendeten Netzwerkspiel bzw. dem verwendeten Server ab. So unterstützt z. B. Unreal Tournament das mehrfache Anmelden mit nur einer öffentlichen IP-Adresse. Wie kann ich Half-Life –...
Page 195 Wireless-G Broadband-Router mit SpeedBooster Funktioniert der Router in einer Macintosh-Umgebung? Ja, der Zugriff auf die Setup-Seiten des Routers kann jedoch nur über Internet Explorer 4.0 bzw. über Netscape Navigator 4.0 oder höher für Macintosh erfolgen. Ich kann die Webkonfigurationsseite für den Router nicht aufrufen. Was kann ich tun? Sie müssen möglicherweise die Proxy-Einstellungen in Ihrem Internet-Browser, z.
Page 196 Wireless-G Broadband-Router mit SpeedBooster Kann der Router als DHCP-Server eingesetzt werden? Ja. Der Router verfügt über eine integrierte DHCP-Server-Software. Kann ich Anwendungen von Remote-Computern über das Wireless-Netzwerk ausführen? Dies ist abhängig davon, ob die Anwendung für die Verwendung in Netzwerken entwickelt wurde. Informationen dazu, ob die Anwendung in Netzwerken verwendet werden kann, finden Sie in der Dokumentation der entsprechenden Anwendung.
Page 197 Wireless-G Broadband-Router mit SpeedBooster Zunächst werden Faktoren wie Signalstärke und -qualität, die aktuelle Nachrichtenmenge, die von jedem Access Point verarbeitet wird, und die Entfernung zwischen jedem Access Point zum verdrahteten Backbone ausge- wertet. Anschließend ermittelt der Knoten auf Grundlage dieser Informationen den geeigneten Access Point und registriert dessen Adresse.
Page 198 Wireless-G Broadband-Router mit SpeedBooster Was ist WEP? WEP ist die Abkürzung für Wired Equivalent Privacy. Hierbei handelt es sich um einen Datenschutzmechanismus, der auf einem 64-Bit- oder 128-Bit-Algorithmus mit gemeinsam verwendetem Schlüssel basiert und im IEEE 802.11-Standard festgelegt ist. Was ist eine MAC-Adresse? Eine MAC-Adresse (Media Access Control) ist eine eindeutige Nummer, die jedem Ethernet-Netzwerkgerät, wie z.
Page 199: Anhang B: Wireless-Sicherheit
Wireless-G Broadband-Router mit SpeedBooster Anhang B: Wireless-Sicherheit Linksys hat es sich zum Ziel gesetzt, den Wireless-Netzwerkbetrieb für Sie so sicher und einfach wie möglich zu gestalten. Die aktuellen Produkte von Linksys bieten verschiedene Netzwerksicherheitsfunktionen. Um diese anzuwenden, müssen Sie jedoch bestimmte Schritte ausführen. Beachten Sie daher Folgendes beim Einrichten bzw.
Page 200 Wireless-G Broadband-Router mit SpeedBooster Ändern Sie das Administratorpasswort regelmäßig: Bedenken Sie, dass bei jedem im Wireless- Netzwerkbetrieb verwendeten Gerät die Netzwerkeinstellungen (SSID, WEP-Schlüssel usw.) in der Firmware gespeichert sind. Die Netzwerkeinstellungen können nur vom Netzwerkadministrator geändert werden. Wenn einem Hacker das Administratorpasswort bekannt wird, kann auch er diese Einstellungen ändern. Deshalb sollten Sie es ihm so schwer wie möglich machen, an diese Informationen zu gelangen.
Page 201 Wireless-G Broadband-Router mit SpeedBooster WPA: Bei WPA (Wi-Fi Protected Access) handelt es sich um den neuesten und besten verfügbaren Standard für Wi-Fi-Sicherheit. Es stehen zwei Modi zur Verfügung: Pre-Shared Key (Vorläufiger gemeinsamer Schlüssel) und RADIUS. Im Modus Pre-Shared Key (Vorläufiger gemeinsamer Schlüssel) stehen Ihnen zwei Verschlüsselungs- verfahren zur Verfügung: TKIP (Temporal Key Integrity Protocol) und AES (Advanced Encryption System).
Page 202: Anhang C: Aktualisieren Der Firmware
Wireless-G Broadband-Router mit SpeedBooster Anhang C: Aktualisieren der Firmware Die Firmware des Broadband-Routers wird über die Registerkarte Administration (Verwaltung) des webbasierten Dienstprogramms aktualisiert. Führen Sie die folgenden Schritte aus: 1. Laden Sie die Firmware von der Linksys Website unter folgender Adresse herunter: www.linksys.com/ international.
Page 203: Anhang D: Windows-Hilfe
Wireless-G Broadband-Router mit SpeedBooster Anhang D: Windows-Hilfe Für alle Wireless-Produkte von Linksys ist Microsoft Windows erforderlich. Windows ist das weltweit am häufigsten verwendete Betriebssystem und bietet zahlreiche Funktionen, die den Netzwerkbetrieb vereinfachen. Diese Funktionen können über die Windows-Hilfe aufgerufen werden und werden im vorliegenden Anhang erläutert.
Page 204: Anhang E: Ermitteln Der Mac-Adresse Und Der Ip-Adresse
Wireless-G Broadband-Router mit SpeedBooster Anhang E: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters In diesem Abschnitt wird beschrieben, wie Sie die MAC-Adresse für den Ethernet-Adapter Ihres Computers ermitteln, um die MAC-Filterung bzw. die Router-Funktion zum Kopieren von MAC-Adressen verwenden zu können.
Page 205: Im Webbasierten Dienstprogramm Des Routers
Wireless-G Broadband-Router mit SpeedBooster 3. Notieren Sie die physische Adresse so, wie sie auf dem Bildschirm angezeigt wird. Diese Adresse stellt die MAC-Adresse Ihres Ethernet-Adapters dar. Sie wird als Folge von Ziffern und Buchstaben dargestellt. Die MAC-Adresse/physische Adresse ist der Wert, der zum Kopieren von MAC-Adressen bzw. für die MAC- Filterung verwendet wird.
Page 206: Anhang F: Glossar
Wireless-G Broadband-Router mit SpeedBooster Anhang F: Glossar 802.11b: IEEE-Standard für den Wireless-Netzwerkbetrieb, der eine maximale Datenübertragungsrate von 11 MBit/s sowie eine Betriebsfrequenz von 2,4 GHz festlegt. 802.11g: IEEE-Standard für den Wireless-Netzwerkbetrieb, der eine maximale Datenübertragungsrate von 54 MBit/s und eine Betriebsfrequenz von 2,4 GHz festlegt sowie Abwärtskompatibilität mit Geräten garantiert, die dem Standard 802.11b entsprechen.
Page 207 Wireless-G Broadband-Router mit SpeedBooster CSMA/CA (Carrier Sense Multiple Access/Collision Avoidance): Eine Datenübertragungsmethode, die verwendet wird, um Datenkollisionen zu verhindern. CTS (Clear To Send): Ein von einem Wireless-Gerät gesendetes Signal, das angibt, dass das Gerät für Daten empfangsbereit ist. Datenbank: Eine Datensammlung, die so organisiert ist, dass die enthaltenen Daten schnell und einfach verwaltet und aktualisiert werden können sowie problemlos abrufbar sind.
Page 208 Wireless-G Broadband-Router mit SpeedBooster Firmware: Der für den Betrieb eines Netzwerkgeräts verwendete Programmcode. Fragmentierung: Das Aufteilen von Paketen in kleinere Einheiten bei der Übertragung über Netzwerkmedien, die die ursprüngliche Größe des Pakets nicht unterstützen. FTP (File Transfer Protocol): Ein Protokoll für die Übertragung von Dateien über ein TCP/IP-Netzwerk. Gateway: Ein Gerät zur Verbindung von Netzwerken mit unterschiedlichen, inkompatiblen Kommunikations- protokollen.
Page 209 Wireless-G Broadband-Router mit SpeedBooster Kabelmodem: Ein Gerät, über das ein Computer mit dem Kabelfernsehnetzwerk verbunden wird, das wiederum eine Verbindung zum Internet herstellt. Knoten: Ein Netzwerkknotenpunkt bzw. -verbindungspunkt, üblicherweise ein Computer oder eine Arbeitsstation. LAN: Die Computer und Netzwerkprodukte, aus denen sich Ihr lokales Netzwerk zusammensetzt. MAC-Adresse (Media Access Control): Die eindeutige Adresse, die ein Hersteller jedem einzelnen Netzwerkgerät zuweist.
Page 210 Wireless-G Broadband-Router mit SpeedBooster RADIUS (Remote Authentication Dial-In User Service): Ein Protokoll zur Überwachung des Netzwerkzugriffs mithilfe eines Authentifizierungsservers. Roaming: Die Möglichkeit, mit einem Wireless-Gerät aus einem Access Point-Bereich in einen anderen zu wechseln, ohne dass die Verbindung unterbrochen wird. Router: Ein Netzwerkgerät, mit dem mehrere Netzwerke miteinander verbunden werden.
Page 211 Wireless-G Broadband-Router mit SpeedBooster Telnet: Benutzerbefehl und TCP/IP-Protokoll zum Zugriff auf Remote-PCs. TFTP (Trivial File Transfer Protocol): Eine Version des TCP/IP-FTP-Protokolls, das über keinerlei Verzeichnis- oder Passwortfunktionalitäten verfügt. TKIP (Temporal Key Integrity Protocol): Eine Wireless-Verschlüsselungsmethode, mit der für jedes übertragene Datenpaket dynamische Verschlüsselungsschlüssel zur Verfügung stehen.
Page 212: Anhang G: Spezifikationen
Internet: Ein 10/100-RJ-45-Port LAN: Vier 10/100-RJ-45-Switched Ports Ein Netzstrom-Port Eine Reset-Taste Eine SecureEasySetup-Taste Kabeltyp UTP Kat. 5 LEDs Power, DMZ, WLAN, LAN (1, 2, 3, 4), Internet, SES (Cisco Logo) HF-Ausgangsleistung 18 dBm UPnP-fähig/-zertifiziert UPnP-fähig Sicherheitsmerkmale SPI-Firewall (Stateful Packet Inspection), Internet-Richtlinien Wireless-Sicherheit...
Page 213 Wireless-G Broadband-Router mit SpeedBooster Gerätegewicht 0,48 kg Stromversorgung Extern, 12 V GS, 1 A Zertifizierung FCC, IC-03, CE Betriebstemperatur 0 °C bis 40 °C Lagertemperatur -20 °C bis 70 °C Luftfeuchtigkeit bei Betrieb 10 % bis 85 %, nicht kondensierend Luftfeuchtigkeit bei Lagerung 5 % bis 90 %, nicht kondensierend Anhang G: Spezifikationen...
Page 214: Anhang H: Garantieinformationen
Wireless-G Broadband-Router mit SpeedBooster Anhang H: Garantieinformationen Linksys sichert Ihnen für einen Zeitraum von drei Jahren (die „Gewährleistungsfrist“) zu, dass dieses Linksys Produkt bei normaler Verwendung keine Material- oder Verarbeitungsfehler aufweist. Im Rahmen dieser Gewährleistung beschränken sich Ihre Rechtsmittel und der Haftungsumfang von Linksys wie folgt: Linksys kann nach eigener Wahl das Produkt reparieren oder austauschen oder Ihnen den Kaufpreis abzüglich etwaiger Nachlässe zurückerstatten.
Page 215: Anhang I: Zulassungsinformationen
Wireless-G Broadband-Router mit SpeedBooster Anhang I: Zulassungsinformationen FCC-Bestimmungen Dieses Gerät wurde geprüft und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC- Bestimmungen. Die Grenzwerte wurden so festgelegt, dass ein angemessener Schutz gegen Störungen in einer Wohngegend gewährleistet ist.
Page 216 Wireless-G Broadband-Router mit SpeedBooster Informationen zur Einhaltung gesetzlicher Vorschriften bei 2,4-GHz-Wireless-Produkten für den Bereich der EU und anderer Länder gemäß EU-Richtlinie 1999/5/EG (R&TTE-Richtlinie) Konformitätserklärung zur EU-Richtlinie 1995/5/EG (R&TTE-Richtlinie) Anhang I: Zulassungsinformationen...
Page 217 Wireless-G Broadband-Router mit SpeedBooster HINWEIS: Für alle Produkte ist die Konformitätserklärung in folgender Form verfügbar: • PDF-Datei auf der Produkt-CD. • Druckversion im Lieferumfang des Produkts. • PDF-Datei auf der Produkt-Webseite. Rufen Sie www.linksys.com/international auf, und wählen Sie das für Sie zutreffende Land bzw.
Page 218 Wireless-G Broadband-Router mit SpeedBooster CE-Kennzeichnung Die Wireless-B- und Wireless-G-Produkte von Linksys sind mit der folgenden CE-Kennzeichnung, der Nummer der Überwachungs- und Zertifizierungsstelle (sofern zutreffend) und der Kennung der Klasse 2 versehen. oder oder Überprüfen Sie das CE-Etikett auf dem Produkt, um die Überwachungs- und Zertifizierungsstelle zu ermitteln, die in die Bewertung einbezogen wurde.
Page 219 Wireless-G Broadband-Router mit SpeedBooster Frankreich Bei Verwendung des Produkts im Freien gelten für die Ausgangsleistung in bestimmten Bandbereichen Beschränkungen. Weitere Informationen finden Sie in Tabelle 1 oder unter http://www.art-telecom.fr/. Dans le cas d’une utilisation en extérieur, la puissance de sortie est limitée pour certaines parties de la bande. Reportez- vous à...
Page 220 Wireless-G Broadband-Router mit SpeedBooster Ausgangsleistung des Geräts Zur Einhaltung der jeweiligen nationalen Vorschriften müssen Sie u. U. die Ausgangsleistung Ihres Wireless-Geräts anpassen. Fahren Sie mit dem entsprechenden Abschnitt für Ihr Gerät fort. HINWEIS: Die Einstellungen für die Ausgangsleistung sind u. U. nicht für alle Wireless-Produkte verfügbar. Weitere Informationen finden Sie in der Dokumentation auf der Produkt-CD oder unter http://www.linksys.com/international.
Page 221 Wireless-G Broadband-Router mit SpeedBooster Wireless Access Points, Router und andere Wireless-Produkte Wenn Sie über einen Wireless Access Point, einen Router oder ein anderes Wireless-Produkt verfügen, verwenden Sie das zugehörige webbasierte Dienstprogramm, um die Einstellungen für die Ausgangsleistung zu konfigurieren (weitere Informationen finden Sie in der Dokumentation zum jeweiligen Produkt).
Page 222: Anhang J: Kontaktinformationen
Wireless-G Broadband-Router mit SpeedBooster Anhang J: Kontaktinformationen Möchten Sie sich persönlich an Linksys wenden? Informationen zu den aktuellen Produkten und Aktualisierungen für bereits installierte Produkte finden Sie online unter: http://www.linksys.com/international Wenn Sie im Zusammenhang mit Linksys Produkten auf Probleme stoßen, können Sie uns unter folgenden Adressen eine E-Mail senden: In Europa E-Mail-Adresse...
Page 223 ® A Division of Cisco Systems, Inc. Sans fil - 802.11g Guide de l’utilisateur Routeur haut débit SANS FIL avec SpeedBooster WRT54GS (FR) Modèle...
Page 224 Cisco Systems, Inc. et/ou ses filiales aux Etats-Unis et dans certains autres pays. Copyright © 2005 Cisco Systems, Inc. Tous droits réservés. Les autres noms de marque et de produit sont des marques commerciales, déposées ou non, de leurs détenteurs respectifs.
Page 225 Routeur haut débit sans fil - G avec SpeedBooster Table des matières Chapitre 1 : Introduction Bienvenue Contenu de ce guide Chapitre 2 : Planification de votre réseau sans fil Topologie réseau Mode Ad hoc et mode Infrastructure Configuration du réseau Chapitre 3 : Présentation du routeur haut débit sans fil - G Panneau arrière Panneau avant...
Page 226 Routeur haut débit sans fil - G avec SpeedBooster Onglet Applications and Gaming - Port Triggering (Applications et jeux - Déclenchement de connexion) Onglet Applications and Gaming - DMZ (Applications et jeux - DMZ) QoS (QS) Onglet Administration - Management (Administration - Gestion) Onglet Administration - Log (Administration - Fichier journal) Onglet Administration - Diagnostics Onglet Administration - Factory Defaults (Administration - Paramètres usine par défaut)
Page 227 Routeur haut débit sans fil - G avec SpeedBooster Liste des figures Figure 3-1 : Panneau arrière du routeur Figure 3-2 : Panneau avant du routeur Figure 4-1 : Connexion du modem Figure 4-2 : Connexion de vos périphériques réseau Figure 4-3 : Connexion de l’alimentation Figure 4-4 : Connexion du routeur derrière un autre routeur Figure 4-5 : Schéma de connexion à...
Page 228 Routeur haut débit sans fil - G avec SpeedBooster Figure 5-20 : Logo SecureEasySetup Figure 5-21 : Informations supplémentaires - Bouton matériel Figure 5-22 : Informations supplémentaires - Bouton logiciel Figure 5-23 : Ecran Configure Wireless Settings (Configuration des paramètres sans fil) de l’assistant de configuration Figure 5-24 : Ecran Confirm New Settings (Confirmation des nouveaux paramètres) de l’assistant de configuration Figure 5-25 : Ecran Safe Surfing (Surf sécurisé) de l’assistant de configuration Figure 5-26 : Ecran Congratulations (Félicitations) de l’assistant de configuration...
Page 229 Routeur haut débit sans fil - G avec SpeedBooster Figure 6-15 : Onglet Setup - Advanced Routing (Gateway) (Configuration - Routage avancé [Passerelle]) Figure 6-16 : Onglet Setup - Advanced Routing (Router) (Configuration - Routage avancé [Routeur]) Figure 6-17 : Onglet Wireless - Basic Wireless Settings (Sans fil - Paramètres sans fil de base) Figure 6-18 : Onglet Wireless - Wireless Security (WPA Pre-Shared Key) (Sans fil - Sécurité...
Page 230 Routeur haut débit sans fil - G avec SpeedBooster Figure E-1 : Ecran Configuration IP Figure E-2 : Adresse MAC/Adresse de l’adaptateur Figure E-3 : Adresse MAC/Adresse physique Figure E-4 : MAC Address Filter List (Liste de filtrage des adresses MAC) Figure E-5 : Adresse MAC dupliquée...
Page 231: Chapitre 1 : Introduction
Routeur haut débit sans fil - G avec SpeedBooster Chapitre 1 : Introduction Bienvenue Merci d’avoir choisi le routeur haut débit sans fil G avec SpeedBooster de Linksys. Le routeur haut débit sans fil G avec SpeedBooster offre une fonction de connexion à un réseau sans fil plus développée qu’auparavant, vous permettant de partager l’accès à...
Page 232: Contenu De Ce Guide
Routeur haut débit sans fil - G avec SpeedBooster Contenu de ce guide Ce guide de l’utilisateur présente les procédures d’installation et d’utilisation du routeur haut débit sans fil G avec SpeedBooster. • Chapitre 1 : Introduction Ce chapitre décrit les applications du routeur ainsi que le présent Guide de l’utilisateur. •...
Page 233 Routeur haut débit sans fil - G avec SpeedBooster • Annexe F : Glossaire Cette annexe propose un glossaire des termes fréquemment utilisés dans le cadre des réseaux. • Annexe G : Spécifications Cette annexe contient les spécifications techniques du routeur. •...
Page 234: Chapitre 2 : Planification De Votre Réseau Sans Fil
Routeur haut débit sans fil - G avec SpeedBooster Chapitre 2 : Planification de votre réseau sans fil Topologie réseau réseau : ordinateurs ou périphériques reliés entre eux dans le but de partager et de stocker des Un réseau local sans fil (WLAN) est identique à un réseau local (LAN) classique. La seule différence est que données, ainsi que de transmettre des données chaque ordinateur du réseau local sans fil fait appel à...
Page 235: Configuration Du Réseau
Routeur haut débit sans fil - G avec SpeedBooster Configuration du réseau Le routeur haut débit sans fil G a été spécifiquement conçu pour être utilisé avec vos produits 802.11b et 802.11g. Les produits adoptant ces normes peuvent désormais communiquer entre eux. Le routeur haut débit sans fil G est compatible avec tous les adaptateurs 802.11b et 802.11g.
Page 236: Chapitre 3 : Présentation Du Routeur Haut Débit Sans Fil - G
Routeur haut débit sans fil - G avec SpeedBooster Chapitre 3 : Présentation du routeur haut débit sans fil - G Panneau arrière Les ports du routeur auxquels sont connectés les câbles sont situés sur le panneau arrière. Important : toute réinitialisation du routeur entraîne la suppression de tous vos paramètres (cryptage WEP, paramètres réseau, etc.) et les remplace par les...
Page 237: Panneau Avant
Internet. Pour supprimer le SSID et la clé WPA-PSK, maintenez la touche du logo Cisco enfoncée pendant cinq secondes. Le logo Cisco clignote lentement pendant la réinitialisation du routeur. Le logo Cisco devient orange pour indiquer que la réinitialisation a abouti.
Page 238 Routeur haut débit sans fil - G avec SpeedBooster 1, 2, 3, 4 Vert. Ces voyants, dont les numéros correspondent aux numéros des ports indiqués sur le panneau arrière du routeur, remplissent deux fonctions. Si un voyant est en permanence allumé, cela signifie que le routeur est correctement connecté...
Page 239: Chapitre 4 : Connexion Du Routeur Haut Débit Sans Fil - G
Routeur haut débit sans fil - G avec Speedbooster Chapitre 4 : Connexion du routeur haut débit sans fil - G Présentation La plupart des utilisateurs qui connectent leur routeur à leur connexion haut débit pour la première fois peuvent passer au «...
Page 240 Routeur haut débit sans fil - G avec SpeedBooster 5. A l’aide d’un câble réseau Ethernet standard, connectez vos ordinateurs réseau ou périphériques Ethernet aux ports numérotés du routeur. Figure 4-2 : Connexion de vos périphériques réseau 6. Branchez l’adaptateur secteur sur le port d’alimentation du routeur et l’autre extrémité sur une prise IMPORTANT : veillez à...
Page 241: Interconnexion De Deux Routeurs
Routeur haut débit sans fil - G avec SpeedBooster Interconnexion de deux routeurs Certaines applications, telles que le contrôle parental, appliquent des paramètres à tous les ordinateurs connectés au routeur. Cependant, il se peut que vous ne souhaitiez pas appliquer tous ces paramètres dans Internet Haut débit Routeur...
Page 242 Routeur haut débit sans fil - G avec SpeedBooster 8. Connectez un câble réseau Ethernet standard au port Internet du routeur haut débit, puis connectez l’autre extrémité du câble Ethernet à l’un des ports Ethernet numérotés sur l’autre routeur. Figure 4-6 : Le routeur relié à la connexion à Internet est connecté via le port Internet 9.
Page 243 Routeur haut débit sans fil - G avec SpeedBooster 10. Branchez l’adaptateur secteur sur le port d’alimentation du routeur haut débit et l’autre extrémité sur une prise secteur. Utilisez uniquement l’adaptateur secteur fourni avec le routeur haut débit. Le branchement d’un autre adaptateur pourrait endommager le produit.
Page 244: Chapitre 5 : Installation Du Routeur Haut Débit Sans Fil - G
Routeur haut débit sans fil - G avec SpeedBooster Chapitre 5 : Installation du routeur haut débit sans fil - G Présentation L’assistant de configuration du routeur haut débit sans fil G avec SpeedBooster vous guidera tout au long de la procédure d’installation.
Page 245 Routeur haut débit sans fil - G avec SpeedBooster 4. Après avoir lu l’accord de licence, cliquez sur Next (Suivant) si vous l’acceptez ou sur Cancel (Annuler) pour interrompre l’installation. Figure 5-3 : Ecran License Agreement (Accord de licence) de l’assistant de configuration 5.
Page 246 Routeur haut débit sans fil - G avec SpeedBooster 6. L’assistant de configuration vous demande de connecter votre modem haut débit au routeur. Une fois cette opération terminée, cliquez sur le bouton Next (Suivant). Figure 5-5 : Ecran Connect the Modem to the Router (Connexion du modem au routeur) de l’assistant de configuration 7.
Page 247 Routeur haut débit sans fil - G avec SpeedBooster 8. L’assistant de configuration vous demande de connecter l’autre extrémité du câble réseau au routeur. Vous pouvez alors également connecter d’autres ordinateurs au routeur. Une fois cette opération terminée, cliquez sur le bouton Next (Suivant). Figure 5-7 : Ecran Connect the Network Cable to the Router (Connexion du câble réseau au routeur) de l’assistant de configuration...
Page 248 Routeur haut débit sans fil - G avec SpeedBooster 10. Vérifiez que les voyants Power (Alimentation), Internet et numérotés du routeur (en fonction du nombre d’ordinateurs connectés) sont allumés sur le panneau avant. Une fois cette opération terminée, cliquez sur le bouton Next (Suivant).
Page 249 Routeur haut débit sans fil - G avec SpeedBooster DSL (PPPoE) User Name (Nom d’utilisateur) : saisissez le nom d’utilisateur fourni par votre FAI. Password (Mot de passe) : saisissez le mot de passe fourni par votre FAI. Confirm (Confirmer) : pour confirmer le mot de passe, saisissez-le à nouveau dans ce champ. Keep Alive (Maintenir la connexion) : pour que le routeur vérifie régulièrement votre connexion Internet, sélectionnez Keep Alive (Maintenir la connexion).
Page 250 Routeur haut débit sans fil - G avec SpeedBooster PPTP Connection (Connexion) : le service PPTP (Point-to-Point Tunneling Protocol) est exclusivement utilisé en Europe. Si vous utilisez une connexion PPTP, sélectionnez PPTP dans le menu déroulant. User Name (Nom d’utilisateur) : saisissez le nom d’utilisateur fourni par votre FAI. Password (Mot de passe) : saisissez le mot de passe fourni par votre FAI.
Page 251 Routeur haut débit sans fil - G avec SpeedBooster L2TP Connection (Connexion) : si vous utilisez une connexion L2TP (Layer 2 Tunneling Protocol), sélectionnez L2TP dans le menu déroulant. User Name (Nom d’utilisateur) : saisissez le nom d’utilisateur fourni par votre FAI. Password (Mot de passe) : saisissez le mot de passe fourni par votre FAI.
Page 252 Routeur haut débit sans fil - G avec SpeedBooster Telstra Connection (Connexion) : le service Telstra est exclusivement utilisé en Australie. Si vous utilisez ce service, sélectionnez Telstra dans le menu déroulant. User Name (Nom d’utilisateur) : saisissez le nom d’utilisateur fourni par votre FAI. Password (Mot de passe) : saisissez le mot de passe fourni par votre FAI.
Page 253 Routeur haut débit sans fil - G avec SpeedBooster 12. Pour configurer le routeur à partir de n’importe quel ordinateur du réseau, vous pouvez utiliser l’utilitaire Web qui l’accompagne. Password (Mot de passe) : saisissez un mot de passe qui contrôlera l’accès à l’utilitaire. Confirm (Confirmer) : saisissez à...
Page 254 Routeur haut débit sans fil - G avec SpeedBooster Utilisation de la fonction SecureEasySetup du routeur Lisez ces instructions avant d’enfoncer le moindre bouton SecureEasySetup. Il est préférable de localiser tous les boutons SecureEasySetup de vos périphériques avant d’utiliser cette fonction du routeur. REMARQUE : SecureEasySetup utilise le cryptage WPA-Personal (WPA personnel).
Page 255 Routeur haut débit sans fil - G avec SpeedBooster 2. Appuyez sur le logo Cisco orange du panneau avant du routeur. Lorsque le logo devient blanc et commence à clignoter, appuyez sur le bouton SecureEasySetup d’un autre périphérique. Le logo Cisco du routeur cesse de clignoter lorsque le périphérique a été...
Page 256 Routeur haut débit sans fil - G avec SpeedBooster 4. Une fois les paramètres enregistrés, l’écran Safe Surfing (Surf sécurisé) apparaît. Cliquez sur le bouton Norton Internet Security Suite (Suite Norton Internet Security) pour installer l’édition spéciale de Norton Internet Security sur votre ordinateur ou cliquez sur le bouton Finish (Terminer) pour terminer l’assistant de configuration.
Page 257 Routeur haut débit sans fil - G avec SpeedBooster Configuration manuelle des paramètres sans fil du routeur 1. Si vous ne disposez pas d’autres périphériques SecureEasySetup, cliquez sur le bouton Enter Wireless Settings Manually (Saisir manuellement les paramètres sans fil). Figure 5-27 : Ecran Configure Wireless Settings (Configuration des paramètres sans fil) de l’assistant d’installation 2.
Page 258 Routeur haut débit sans fil - G avec SpeedBooster 3. Sélectionnez la méthode de sécurité que vous souhaitez utiliser : WPA-PSK (aussi appelée WPA personnel), WEP (64-Bit) (WEP 64 bits) ou WEP (128-Bit) (WEP 128 bits). WPA signifie Wi-Fi Protected Access et WEP Wired Equivalent Privacy.
Page 259 Routeur haut débit sans fil - G avec SpeedBooster WEP (64 bits) Saisissez une phrase de passe ou une clé WEP. Passphrase (Phrase de passe) : saisissez une phrase de passe dans le champ Passphrase (Phrase de passe). Une clé WEP est alors générée automatiquement. La phrase de passe est sensible à la casse et ne doit pas comporter plus de 16 caractères alphanumériques.
Page 260 Routeur haut débit sans fil - G avec SpeedBooster 5. Une fois les paramètres enregistrés, l’écran Safe Surfing (Surf sécurisé) apparaît. Cliquez sur le bouton Norton Internet Security Suite (Suite Norton Internet Security) pour installer l’édition spéciale de Norton Internet Security sur votre ordinateur ou cliquez sur le bouton Finish (Terminer) pour terminer l’assistant de configuration.
Page 261: Utilisation De La Fonction Secureeasysetup Pour Configurer Votre Ordinateur Portable
Routeur haut débit sans fil - G avec SpeedBooster Utilisation de la fonction SecureEasySetup pour configurer votre ordinateur portable Cette section explique comme utiliser la fonction SecureEasySetup si vous disposez d’un ordinateur affichant le logo SecureEasySetup. REMARQUE : SecureEasySetup utilise le cryptage WPA-Personal (WPA personnel). Si vos périphériques sans fil actuels ne prennent pas en charge la sécurité...
Page 262 Routeur haut débit sans fil - G avec SpeedBooster 2. L’écran suivant vous invite à appuyer sur le logo Cisco allumé sur le routeur. Après avoir appuyé sur le logo, cliquez sur le bouton Next (Suivant) pour continuer. Pour quitter l’assistant de configuration sans fil, cliquez sur le bouton Exit (Quitter). Pour plus d’informations, cliquez sur le bouton Help (Aide).
Page 263 Routeur haut débit sans fil - G avec SpeedBooster 4. L’écran Your Wireless Settings (Vos paramètres sans fil) s’affiche une fois les paramètres sans fil configurés. Pour enregistrer vos paramètres de configuration dans un fichier texte sur votre ordinateur, cliquez sur le bouton Save (Enregistrer).
Page 264: Chapitre 6 : Configuration Du Routeur Haut Débit Sans Fil - G
Routeur haut débit sans fil - G avec SpeedBooster Chapitre 6 : Configuration du routeur haut débit sans fil - G Présentation REMARQUE : lors de la première installation du Vous devez toujours utiliser le CD-ROM d’installation lors de la première installation du routeur. Si vous ne routeur, utilisez l’assistant de configuration du souhaitez pas exécuter l’assistant de configuration disponible sur le CD-ROM d’installation, configurez alors le CD-ROM d’installation.
Page 265: Onglet Setup - Basic Setup (Configuration - Configuration De Base)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Setup - Basic Setup (Configuration - Configuration de base) Le premier écran qui apparaît affiche l’onglet Setup (Configuration). Les options de cet onglet vous permettent de modifier les paramètres généraux du routeur. Modifiez ces paramètres comme décrit ci-contre, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.
Page 266 Routeur haut débit sans fil - G avec SpeedBooster • PPPoE. Certains fournisseurs d’accès à Internet DSL utilisent le protocole PPPoE (Point-to-Point Protocol over Ethernet) pour établir des connexions Internet. Si vous êtes connecté à Internet par l’intermédiaire d’une ligne DSL, demandez à votre FAI s’il utilise le protocole PPPoE. Si tel est le cas, vous devrez sélectionner l’option PPPoE.
Page 267 Routeur haut débit sans fil - G avec SpeedBooster Keep Alive Option: Redial Period (Maintenir la connexion : Rappel après). Si vous sélectionnez cette option, le routeur procède régulièrement à une vérification de votre connexion Internet. Si vous êtes déconnecté, le routeur rétablit alors automatiquement votre connexion.
Page 268 Routeur haut débit sans fil - G avec SpeedBooster Connect on Demand: Max Idle Time (Connexion à la demande : délai d’inactivité maximal). Vous pouvez configurer le routeur afin qu’il désactive la connexion Internet après une période donnée d’inactivité (Délai d’inactivité...
Page 269 Routeur haut débit sans fil - G avec SpeedBooster Network Address Server Settings (Paramètres du serveur d’adresse de réseau [DHCP]) Les paramètres de cette section vous permettent de configurer le serveur DHCP (protocole de configuration dynamique de l’hôte) du routeur. Vous pouvez utiliser le routeur en tant que serveur DHCP de votre réseau. Un serveur DHCP attribue automatiquement une adresse IP à...
Page 270: Onglet Setup - Ddns (Configuration - Ddns)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Setup - DDNS (Configuration - DDNS) Le routeur inclut une fonction DDNS (Dynamic Domain Name System) vous permettant d’attribuer un nom de domaine et d’hôte fixe à une adresse IP Internet dynamique. Ceci peut en revanche s’avérer utile si vous hébergez votre propre site Web, un serveur FTP ou tout autre type de serveur avec le routeur.
Page 271: Onglet Setup - Advanced Routing (Configuration - Routage Avancé)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Setup - Advanced Routing (Configuration - Routage avancé) Vous pouvez faire appel aux options de cet onglet pour définir les fonctions avancées du routeur. La section Operating Mode (Mode opérationnel) vous permet de sélectionner le ou les types de fonctions avancées à utiliser. Les options de la section Dynamic Routing (Routage dynamique) vous permettent de régler le mode de transmission des paquets sur votre réseau.
Page 272: Onglet Wireless - Basic Wireless Settings (Sans Fil - Paramètres Sans Fil De Base)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Wireless - Basic Wireless Settings (Sans fil - Paramètres sans fil de base) Les paramètres de base des réseaux sans fil sont définis dans cet écran. Wireless Network Mode (Mode réseau sans fil). Vous pouvez sélectionner les normes de connexion sans fil fonctionnant sur votre réseau dans ce menu déroulant.
Page 273: Onglet Wireless - Wireless Security (Sans Fil - Sécurité Sans Fil)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Wireless - Wireless Security (Sans fil - Sécurité sans fil) IMPORTANT : si vous utilisez la technologie WPA, gardez toujours à l’esprit que chaque périphérique de votre réseau sans fil DOIT Les paramètres de cette section permettent de configurer la sécurité...
Page 274 Routeur haut débit sans fil - G avec SpeedBooster RADIUS. Cette option associe le système WEP à l’utilisation conjointe d’un serveur RADIUS (à sélectionner IMPORTANT : si vous utilisez le cryptage WEP, gardez toujours à l’esprit que chaque périphérique de votre uniquement lorsqu’un serveur RADIUS est connecté...
Page 275: Onglet Wireless - Wireless Mac Filter (Sans Fil - Filtre Mac Sans Fil)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Wireless - Wireless MAC Filter (Sans fil - Filtre MAC sans fil) Vous pouvez filtrer l’accès sans fil selon les adresses MAC des périphériques sans fil qui émettent dans le rayon d’action de votre réseau.
Page 276: Onglet Wireless - Advanced Wireless Settings (Sans Fil - Paramètres Sans Fil Avancés)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Wireless - Advanced Wireless Settings (Sans fil - Paramètres sans fil avancés) Vous pouvez utiliser les options de cet onglet pour définir les fonctions sans fil avancées du routeur. Il est préférable de réserver cette tâche à...
Page 277 Routeur haut débit sans fil - G avec SpeedBooster Beacon Interval (Intervalle de transmission de balise). La valeur par défaut est 100. Saisissez une valeur comprise entre 1 et 65 535 millisecondes. La valeur Beacon Interval (Intervalle de transmission de balise) indique l’intervalle de fréquence de la balise.
Page 278: Onglet Security - Firewall (Sécurité - Pare-Feu)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Security - Firewall (Sécurité - Pare-feu) Firewall Protection (Protection par pare-feu). Activez cette fonctionnalité pour utiliser la technologie SPI (Stateful Packet Inspection) et procéder à une vérification plus poussée des paquets de données infiltrant votre environnement réseau.
Page 279: Onglet Security - Vpn Passthrough (Sécurité - Intercommunication Vpn)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Security - VPN Passthrough (Sécurité - Intercommunication VPN) Utilisez les paramètres de cet onglet pour permettre à des tunnels VPN utilisant les protocoles IPSec, PPTP ou L2TP de traverser le pare-feu du routeur. IPSec Pass-through (Interconnexion IPSec).
Page 280: Onglet Access Restrictions - Internet Access (Restrictions D'accès - Accès À Internet)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Access Restrictions - Internet Access (Restrictions d’accès - Accès à Internet) L’écran Internet Access (Accès à Internet) vous permet de bloquer ou d’autoriser des modes spécifiques d’exploitation et de trafic Internet, notamment l’accès à Internet, les services dédiés, les sites Web et le trafic des données entrant sur le réseau à...
Page 281 Routeur haut débit sans fil - G avec SpeedBooster 7. Vous pouvez filtrer l’accès à divers services accessibles par Internet, notamment FTP ou Telnet, en choisissant ces services dans les menus déroulants en regard de l’option Blocked Services (Services bloqués). Vous pouvez bloquer jusqu’à 20 services différents. Saisissez ensuite l’étendue des ports à...
Page 282: Onglet Applications And Gaming - Port Range Forward (Applications Et Jeux - Transfert De Connexion)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Applications and Gaming - Port Range Forward (Applications et jeux - Transfert de connexion) Les options de l’onglet Applications and Gaming (Applications et jeux) vous permettent de définir des services publics sur votre réseau, notamment des serveurs Web, des serveurs FTP, des serveurs de messagerie ou d’autres applications Internet spécialisées.
Page 283: Onglet Applications And Gaming - Port Triggering (Applications Et Jeux - Déclenchement De Connexion)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Applications and Gaming - Port Triggering (Applications et jeux - Déclenchement de connexion) L’écran Port Triggering (Déclenchement de connexion) permet au routeur de contrôler les données sortantes de certains numéros de ports spécifiques. L’adresse IP de l’ordinateur qui envoie les données correspondantes est enregistrée par le routeur.
Page 284: Onglet Applications And Gaming - Dmz (Applications Et Jeux - Dmz)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Applications and Gaming - DMZ (Applications et jeux - DMZ) La fonctionnalité DMZ permet à un utilisateur du réseau d’accéder à Internet en vue d’utiliser un service à usage spécifique, tel que des jeux Internet ou un système de vidéoconférence. L’hébergement DMZ permet de transférer tous les ports en même temps vers un seul ordinateur.
Page 285 Routeur haut débit sans fil - G avec SpeedBooster Application Port Priority (Priorité du port d’application) Le paramètre Application Port Priority (Priorité du port d’application) gère les informations lors de leur transmission/réception. Selon le paramètre de l’écran QoS (QS), cette fonction affecte une priorité faible ou élevée aux cinq applications prédéfinies et aux trois applications supplémentaires que vous spécifiez.
Page 286: Onglet Administration - Management (Administration - Gestion)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Administration - Management (Administration - Gestion) Cette section de l’onglet Administration permet à l’administrateur du réseau de gérer les fonctions d’accès et de sécurité spécifiques du routeur. Local Router Access (Accès local au routeur). Vous pouvez modifier le mot de passe du routeur dans cette section.
Page 287: Onglet Administration - Diagnostics
Routeur haut débit sans fil - G avec SpeedBooster Onglet Administration - Diagnostics Les tests de diagnostic [Ping et Traceroute (Détermination d’itinéraire)] vous permettent de vérifier les connexions de vos composants réseau. Ping Test (Test Ping). Le test Ping permet de vérifier l’état d’une connexion. Cliquez sur le bouton Ping pour ouvrir l’écran Ping Test (Test Ping).
Page 288: Onglet Administration - Factory Defaults (Administration - Paramètres Usine Par Défaut)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Administration - Factory Defaults (Administration - Paramètres usine par défaut) Cliquez sur le bouton Yes (Oui) pour rétablir les valeurs par défaut de tous les paramètres de configuration, puis cliquez sur Save Settings (Enregistrer les paramètres). Tous les paramètres enregistrés précédemment seront perdus une fois les paramètres par défaut restaurés.
Page 289: Onglet Administration - Config Management (Administration - Gestion De La Configuration)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Administration - Config Management (Administration - Gestion de la configuration) Cet écran sert à sauvegarder ou à restaurer le fichier de configuration du routeur. Pour sauvegarder le fichier de configuration du routeur, cliquez sur le bouton Backup (Sauvegarder). Suivez les instructions affichées.
Page 290: Onglet Status - Router (Etat - Routeur)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Status - Router (Etat - Routeur) L’écran Router (Routeur) de l’onglet Status (Etat) affiche l’état actuel du routeur. Firmware Version (Version de micrologiciel). Il s’agit de la version actuelle du micrologiciel du routeur. Current Time (Heure actuelle).
Page 291: Onglet Status - Local Network (Etat - Réseau Local)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Status - Local Network (Etat - Réseau local) L’écran Local Network (Réseau local) de l’onglet Status (Etat) indique l’état de votre réseau. MAC Address (Adresse MAC). Il s’agit de l’adresse MAC du routeur telle qu’elle apparaît sur votre réseau local Ethernet.
Page 292: Onglet Status - Wireless (Etat - Sans Fil)
Routeur haut débit sans fil - G avec SpeedBooster Onglet Status - Wireless (Etat - Sans fil) L’écran Wireless (Sans fil) de l’onglet Status (Etat) indique l’état de votre réseau sans fil. MAC Address (Adresse MAC). Il s’agit de l’adresse MAC du routeur telle qu’elle apparaît sur votre réseau local sans fil.
Page 293: Annexe A : Dépannage
Routeur haut débit sans fil - G avec SpeedBooster Annexe A : Dépannage Cette annexe est composée des deux sections suivantes : « Problèmes courants et solutions » et « Questions fréquemment posées ». Des solutions envisageables pour les problèmes susceptibles de se produire lors de l’installation et de l’exploitation du routeur y sont décrites.
Page 294 Routeur haut débit sans fil - G avec SpeedBooster 6. Cliquez sur le bouton OK dans la fenêtre Propriétés TCP/IP, puis cliquez sur Fermer ou sur OK dans la fenêtre Réseau. 7. Redémarrez l’ordinateur lorsque vous y êtes invité. • Sous Windows 2000 : 1.
Page 295 Routeur haut débit sans fil - G avec SpeedBooster 3. Je souhaite tester ma connexion Internet. Vérifiez vos paramètres TCP/IP. Sous Windows 98 Deuxième Edition, Me, 2000 et XP : • Assurez-vous que l’option Obtenir une adresse IP automatiquement est sélectionnée dans les paramètres. B Ouvrez une invite de commande.
Page 296 Routeur haut débit sans fil - G avec SpeedBooster • Assurez-vous que vous disposez du câble approprié. Vérifiez que le voyant Link/Act est allumé dans la colonne Internet. • Assurez-vous que le câble de votre modem câble ou DSL est connecté au port Internet du routeur. Vérifiez que la page Status (Etat) de l’utilitaire Web du routeur indique une adresse IP valide fournie par votre FAI.
Page 297 Routeur haut débit sans fil - G avec SpeedBooster 6. Activez la case à cocher Enable (Activer) correspondant au service des ports à utiliser. Prenons l’exemple suivant : Application Début et fin Protocole Adresse IP Activer Serveur Web 80 à 80 Les deux 192.168.1.100 Serveur FTP...
Page 298 Routeur haut débit sans fil - G avec SpeedBooster 6. Activez la case à cocher Enable (Activer) correspondant au service des ports à utiliser. Prenons l’exemple suivant : Application Début et fin Protocole Adresse IP Activer 7777 à 27900 Les deux 192.168.1.100 Halflife 27015 à...
Page 299 Routeur haut débit sans fil - G avec SpeedBooster 9. J’ai oublié mon mot de passe ou l’invite de mot de passe apparaît toujours lorsque j’enregistre des paramètres du routeur. Réinitialisez les paramètres d’usine par défaut du routeur. Pour cela, maintenez le bouton Reset (Réinitialiser) enfoncé...
Page 300 Routeur haut débit sans fil - G avec SpeedBooster 13. Je dois mettre le micrologiciel à niveau. Pour mettre à niveau le micrologiciel avec les dernières fonctionnalités, vous devez accéder au site Web de Linksys (www.linksys.com/international) et télécharger la dernière version du micrologiciel. Procédez comme suit : 1.
Page 301 Routeur haut débit sans fil - G avec SpeedBooster • Si vous perdez de nouveau la connexion, effectuez les étapes 1 à 6 pour la rétablir. 16. Je ne parviens pas à accéder à ma messagerie ou au Web ou je reçois des données endommagées d’Internet.
Page 302 Routeur haut débit sans fil - G avec SpeedBooster 18. Je ne peux pas me connecter à Internet. • Utilisateurs du câble - Cliquez sur l’onglet Status (Etat) et vérifiez que l’adresse IP Internet n’est pas 0.0.0.0. Si c’est le cas, cliquez sur le bouton DHCP Renew (Renouvellement DHCP) et attendez quelques minutes pour permettre au routeur de contacter votre FAI.
Page 303: Questions Fréquemment Posées
Routeur haut débit sans fil - G avec SpeedBooster Questions fréquemment posées Après avoir utilisé la fonction SecureEasySetup, mes périphériques sans fil existants ne parviennent plus à se connecter au routeur. SecureEasySetup utilise le cryptage WPA-Personal (WPA personnel). Si vos périphériques sans fil actuels ne prennent pas en charge la sécurité...
Page 304 Routeur haut débit sans fil - G avec SpeedBooster La connexion Internet du routeur prend-elle en charge une liaison Ethernet 100 Mbits/s ? La configuration matérielle actuelle du routeur peut prendre en charge une liaison Ethernet maximale de 100 Mbits/s sur son port Internet. Toutefois, la vitesse de connexion à Internet varie selon la vitesse de votre connexion haut débit.
Page 305 Routeur haut débit sans fil - G avec SpeedBooster Comment puis-je faire fonctionner le jeu Half-Life: Team Fortress avec le routeur ? Le port client par défaut pour Half-Life est 27005. « +clientport 2700x » doit être ajouté à la ligne de commande de raccourci HL sur les ordinateurs de votre LAN, x correspondant à...
Page 306 Routeur haut débit sans fil - G avec SpeedBooster Je ne parviens pas à afficher l’écran de configuration Web du routeur. Que puis-je faire ? Il se peut que vous deviez supprimer les paramètres de proxy sur votre navigateur Internet (par exemple, Netscape Navigator ou Internet Explorer).
Page 307 Routeur haut débit sans fil - G avec SpeedBooster Puis-je exécuter une application à partir d’un ordinateur distant via le réseau sans fil ? Cela dépend si votre application est conçue ou non pour une utilisation en réseau. Consultez la documentation de l’application pour déterminer si elle prend en charge le fonctionnement en réseau.
Page 308 Routeur haut débit sans fil - G avec SpeedBooster Lorsque l’utilisateur se déplace, l’émetteur RF du nœud final vérifie régulièrement le système afin de déterminer s’il est en contact avec le point d’accès d’origine ou s’il doit en rechercher un autre. Lorsqu’un nœud ne reçoit plus de confirmation de son point d’accès d’origine, il entreprend une nouvelle recherche.
Page 309 Routeur haut débit sans fil - G avec SpeedBooster Qu’est-ce qu’une adresse MAC ? L’adresse MAC (Media Access Control) est un numéro unique attribué par le fabricant à un périphérique réseau Ethernet, tel qu’un adaptateur réseau, qui permet au réseau de l’identifier au niveau matériel. Pour des raisons de simplicité...
Page 310: Annexe B : Sécurité Sans Fil
Routeur haut débit sans fil - G avec SpeedBooster Annexe B : Sécurité sans fil Linksys souhaite rendre la mise en réseau sans fil aussi fiable et facile que possible. La génération actuelle de produits Linksys intègre plusieurs fonctions de sécurité réseau, que vous devez cependant mettre en œuvre vous-même.
Page 311 Routeur haut débit sans fil - G avec SpeedBooster SSID. Vous devez garder à l’esprit plusieurs informations concernant le nom SSID : 1. Désactivez l’option de diffusion. 2. Définissez un SSID unique. 3. Modifiez-le régulièrement. La plupart des périphériques sans fil vous donnent la possibilité de diffuser le SSID. Bien que cette option puisse s’avérer pratique, elle permet à...
Page 312 Routeur haut débit sans fil - G avec SpeedBooster WPA Pre-Shared Key (Clé WPA pré-partagée). Si vous ne disposez pas d’un serveur RADIUS, sélectionnez le type d’algorithme (TKIP ou AES), saisissez un mot de passe de 8 à 64 caractères dans le champ Pre-Shared key (Clé...
Page 313: Annexe C : Mise À Niveau Du Micrologiciel
Routeur haut débit sans fil - G avec SpeedBooster Annexe C : Mise à niveau du micrologiciel Vous pouvez mettre à niveau le micrologiciel du routeur haut débit à partir de l’onglet Administration de l’utilitaire Web. Procédez comme suit : 1.
Page 314: Annexe D : Aide - Windows
Routeur haut débit sans fil - G avec SpeedBooster Annexe D : Aide - Windows Tous les produits sans fil de Linksys exigent l’utilisation de Microsoft Windows. Windows est le système d’exploitation le plus répandu au monde. Il propose un grand nombre de fonctionnalités qui facilitent la mise en réseau.
Page 315: Annexe E : Recherche Des Adresses Mac Et Ip De Votre Adaptateur Ethernet
Routeur haut débit sans fil - G avec SpeedBooster Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet Cette section explique comment rechercher l’adresse MAC de l’adaptateur Ethernet de votre ordinateur en vue d’utiliser la fonctionnalité de filtrage MAC et/ou la fonctionnalité de clonage des adresses MAC du routeur. Vous pouvez également rechercher l’adresse IP de l’adaptateur Ethernet de votre ordinateur.
Page 316: Pour L'utilitaire Web Du Routeur
Routeur haut débit sans fil - G avec SpeedBooster 3. Notez l’adresse physique indiquée à l’écran votre ordinateur. Il s’agit de l’adresse MAC de votre adaptateur Ethernet. Elle apparaît sous la forme d’une série de chiffres et de lettres. L’adresse MAC/adresse physique vous servira pour le clonage des adresses MAC ou le filtrage MAC. Remarque : l’adresse MAC est également appelée Adresse physique.
Page 317: Annexe F : Glossaire
Routeur haut débit sans fil - G avec SpeedBooster Annexe F : Glossaire 802.11b : norme de mise en réseau sans fil IEEE qui spécifie un débit de transfert de données maximum de 11 Mbits/s et une fréquence de 2,4 GHz. 802.11g : norme réseau sans fil IEEE spécifiant un débit de transfert de données maximal de 54 Mbits/s, une fréquence de 2,4 GHz et une rétro-compatibilité...
Page 318 Routeur haut débit sans fil - G avec SpeedBooster CSMA/CA (Carrier Sense Multiple Access/Collision Avoidance) : méthode de transfert des données adoptée pour éviter les collisions de données sur un réseau. CTS (Clear To Send) : signal émis par un périphérique sans fil pour indiquer qu’il est prêt à recevoir des données. DDNS (Dynamic Domain Name System) : autorise l’hébergement d’un site Web, d’un serveur FTP ou d’un serveur de messagerie avec un nom de domaine fixe (par exemple, www.xyz.com) et une adresse IP dynamique.
Page 319 Routeur haut débit sans fil - G avec SpeedBooster HTTP (HyperText Transport Protocol) : protocole de communication utilisé pour la connexion à des serveurs sur Internet. IEEE (The Institute of Electrical and Electronics Engineers) : institut indépendant chargé du développement des normes réseau.
Page 320 Routeur haut débit sans fil - G avec SpeedBooster NAT (Network Address Translation) : technologie permettant de convertir les adresses IP d’un réseau local en adresses IP distinctes sur Internet. Navigateur : application permettant d’afficher et de modifier des informations sur Internet. Nœud : liaison ou point de connexion réseau (généralement, un ordinateur ou une station de travail).
Page 321 Routeur haut débit sans fil - G avec SpeedBooster Réseau fédérateur : partie d’un réseau qui permet de relier la plupart des systèmes et des réseaux entre eux et de gérer la majorité des données. Réseau : série d’ordinateurs ou de périphériques reliés entre eux dans le but de partager et de stocker des données et/ou de permettre la transmission de données entre des utilisateurs.
Page 322 Routeur haut débit sans fil - G avec SpeedBooster URL (Uniform Resource Locator) : adresse d’un fichier situé sur Internet. VPN (Virtual Private Network) : mesure de sécurité visant à protéger des données lorsqu’elles quittent un réseau et s’acheminent vers un autre via Internet. WAN (Wide Area Network) : Internet.
Page 323: Annexe G : Spécifications
Un port Power (Alimentation) Un bouton Reset (Réinitialisation) Un bouton SecureEasySetup Type de câblage UTP CAT 5 Voyants Power (Alimentation), DMZ, WLAN, LAN (1, 2, 3, 4), Internet, SES (Logo Cisco) Sortie RF 18 dBm UPnP able/cert (possible/certifiée) Possible Options de sécurité...
Page 324 Routeur haut débit sans fil - G avec SpeedBooster Dimensions 186 mm x 48 mm x 200 mm Poids 0,48 kg Alimentation Externe, 12 V CC, 1,0 A Certification FCC, IC-03, CE Température de fonctionnement 0 à 40 °C (32 à 104 °F) Température de stockage -20 à...
Page 325: Annexe H : Informations De Garantie
Routeur haut débit sans fil - G avec SpeedBooster Annexe H : Informations de garantie Linksys garantit que vos produits Linksys sont, pour l’essentiel, exempts de vices matériels et de fabrication, sous réserve d’une utilisation normale, pendant une période de trois années consécutives (« Période de garantie »). Votre unique recours et l’entière responsabilité...
Page 326: Annexe I : Réglementation
Routeur haut débit sans fil - G avec SpeedBooster Annexe I : Réglementation Déclaration FCC Cet équipement a été testé et déclaré conforme aux normes des équipements numériques de catégorie B, conformément à la section 15 des règlements FCC. L’objectif de ces normes est de fournir une protection raisonnable contre toute interférence nuisible dans une installation résidentielle.
Page 327 Routeur haut débit sans fil - G avec SpeedBooster Informations de conformité pour les produits sans fil 2,4 GHz concernant l’Union européenne et les autres pays suivant la directive européenne 1999/5/EC (R&TTE). Déclaration de conformité concernant la directive européenne 1995/5/CE (R&TTE) Annexe I : Réglementation...
Page 328 Routeur haut débit sans fil - G avec SpeedBooster REMARQUE : la déclaration de conformité est mise à votre disposition sous différentes formes : • Un fichier PDF figure sur le CD du produit. • Une copie imprimée est fournie avec le produit. •...
Page 329 Routeur haut débit sans fil - G avec SpeedBooster Marquage CE Pour les produits Linksys sans fil B et G, le marquage CE, le numéro de l’organisme notifié (le cas échéant) et l’identifiant de classe 2 suivants sont ajoutés à l’équipement. Vérifiez l’étiquette CE sur le produit pour déterminer le numéro d’organisme notifié...
Page 330 Routeur haut débit sans fil - G avec SpeedBooster France In case the product is used outdoors, the output power is restricted in some parts of the band. See Table 1 or check http://www.art-telecom.fr/ for more details. Dans le cas d’une utilisation en extérieur, la puissance de sortie est limitée pour certaines parties de la bande. Reportez-vous au tableau 1 ou visitez le site Web http://www.art-telecom.fr/ pour de plus amples détails.
Page 331 Routeur haut débit sans fil - G avec SpeedBooster Puissance de sortie de votre périphérique Afin de respecter les réglementations de votre pays, vous devrez peut-être modifier la sortie de votre périphérique sans fil. Reportez-vous à la section consacrée à votre périphérique. REMARQUE : le réglage de la puissance de sortie n’est peut-être pas disponible sur tous les produits sans fil.
Page 332 Routeur haut débit sans fil - G avec SpeedBooster Documents techniques disponibles sur le site www.linksys.com/international Pour accéder aux documents techniques, procédez comme suit : 1. Ouvrez la page http://www.linksys.com/international. 2. Cliquez sur votre région de résidence. 3. Cliquez sur le nom de votre pays de résidence. 4.
Page 333: Annexe J : Contacts
Routeur haut débit sans fil - G avec SpeedBooster Annexe J : Contacts Besoin de contacter Linksys ? Consultez notre site Web pour obtenir des informations sur les derniers produits et les mises à jour disponibles pour vos produits existants à l’adresse suivante : http://www.linksys.com/international Si vous rencontrez des problèmes avec un produit Linksys, adressez un e-mail au service de support technique du pays où...
