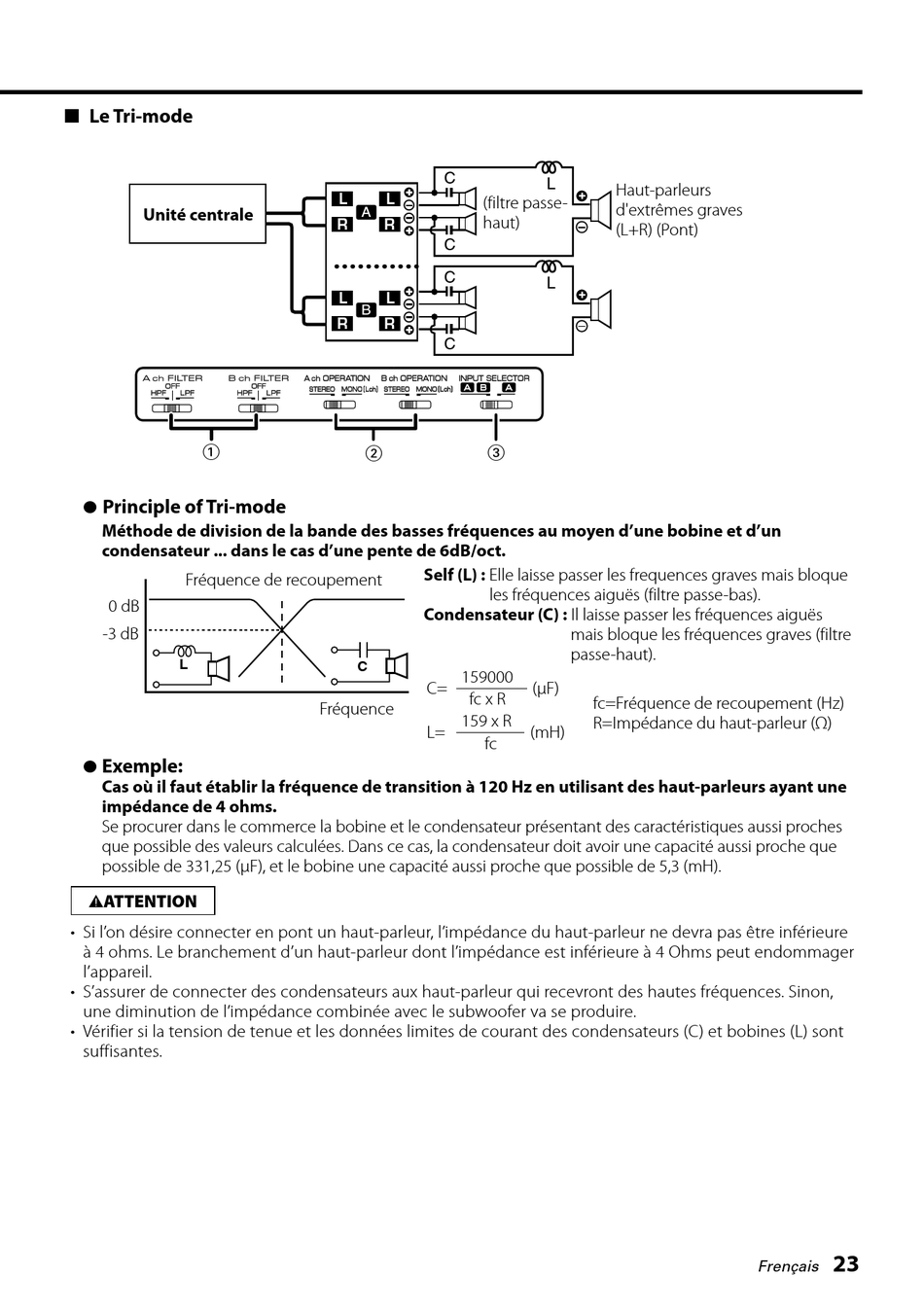

■ Le Tri-mode
Unité centrale
1
●
Principle of Tri-mode
Méthode de division de la bande des basses fréquences au moyen d'une bobine et d'un
condensateur ... dans le cas d'une pente de 6dB/oct.
Fréquence de recoupement
0 dB
-3 dB
L
●
Exemple:
Cas où il faut établir la fréquence de transition à 120 Hz en utilisant des haut-parleurs ayant une
impédance de 4 ohms.
Se procurer dans le commerce la bobine et le condensateur présentant des caractéristiques aussi proches
que possible des valeurs calculées. Dans ce cas, la condensateur doit avoir une capacité aussi proche que
possible de 331,25 (µF), et le bobine une capacité aussi proche que possible de 5,3 (mH).
ATTENTION
2
• Si l'on désire connecter en pont un haut-parleur, l'impédance du haut-parleur ne devra pas être inférieure
à 4 ohms. Le branchement d'un haut-parleur dont l'impédance est inférieure à 4 Ohms peut endommager
l'appareil.
• S'assurer de connecter des condensateurs aux haut-parleur qui recevront des hautes fréquences. Sinon,
une diminution de l'impédance combinée avec le subwoofer va se produire.
• Vérifier si la tension de tenue et les données limites de courant des condensateurs (C) et bobines (L) sont
suffisantes.
C
L L
(filtre passe-
A
haut)
R R
C
C
L L
B
R R
C
2 3
Self (L) : Elle laisse passer les frequences graves mais bloque
les fréquences aiguës (filtre passe-bas).
Condensateur (C) : Il laisse passer les fréquences aiguës
C
159000
C=
fc x R
Fréquence
159 x R
L=
fc
L
Haut-parleurs
d'extrêmes graves
(L+R) (Pont)
L
mais bloque les fréquences graves (filtre
passe-haut).
(µF)
fc=Fréquence de recoupement (Hz)
R=Impédance du haut-parleur (Ω)
(mH)
