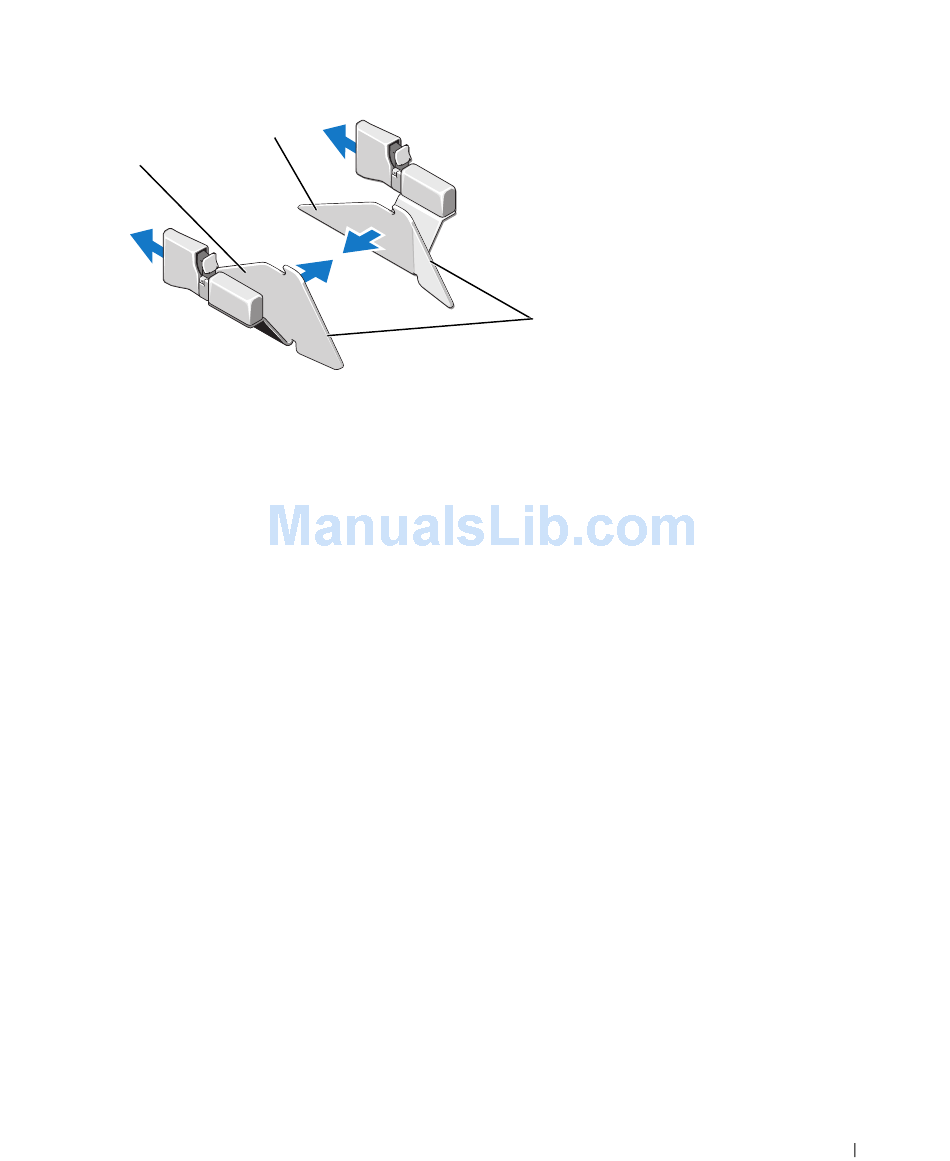

Abbildung 1-10. Orientierung für linke oder rechte Halterampe für Kabelführungsarm
1
1
Linke Halterampe für
Kabelführungsarm
2 Befestigen Sie den Riegel der Halterampe am entsprechenden Montagehalter, der sich gegenüber
dem Befestigungspunkt des Kabelführungsarms befindet (siehe Abbildung 1-11).
3 So schieben Sie den Kabelführungsarm in Position:
Am Scharnier des Kabelführungsarms befindet sich eine Drahtführung für die
a
Rampenvorrichtung.
Heben Sie die Drahtführung an und schieben Sie sie auf die Halterampe, bis die Sperre eingreift.
b
Wenn Sie die richtige Halterampe ausgewählt haben, ruht die Drahtführung danach bei jedem
c
Einschieben korrekt in der Sperre auf der Oberseite der Halterampe. Abbildung 1-11 zeigt die
linke Halterampe mit dem Kabelführungsarm auf der rechten Seite.
Um die Halterampe zu entfernen, drücken Sie die Sperrtaste, und ziehen Sie die Halterampe aus
dem Montagehalter (siehe Abbildung 1-11).
2
2
Rechte Halterampe für
Kabelführungsarm
3
3
Metallschräge
Rack-Installationsanleitung
65
