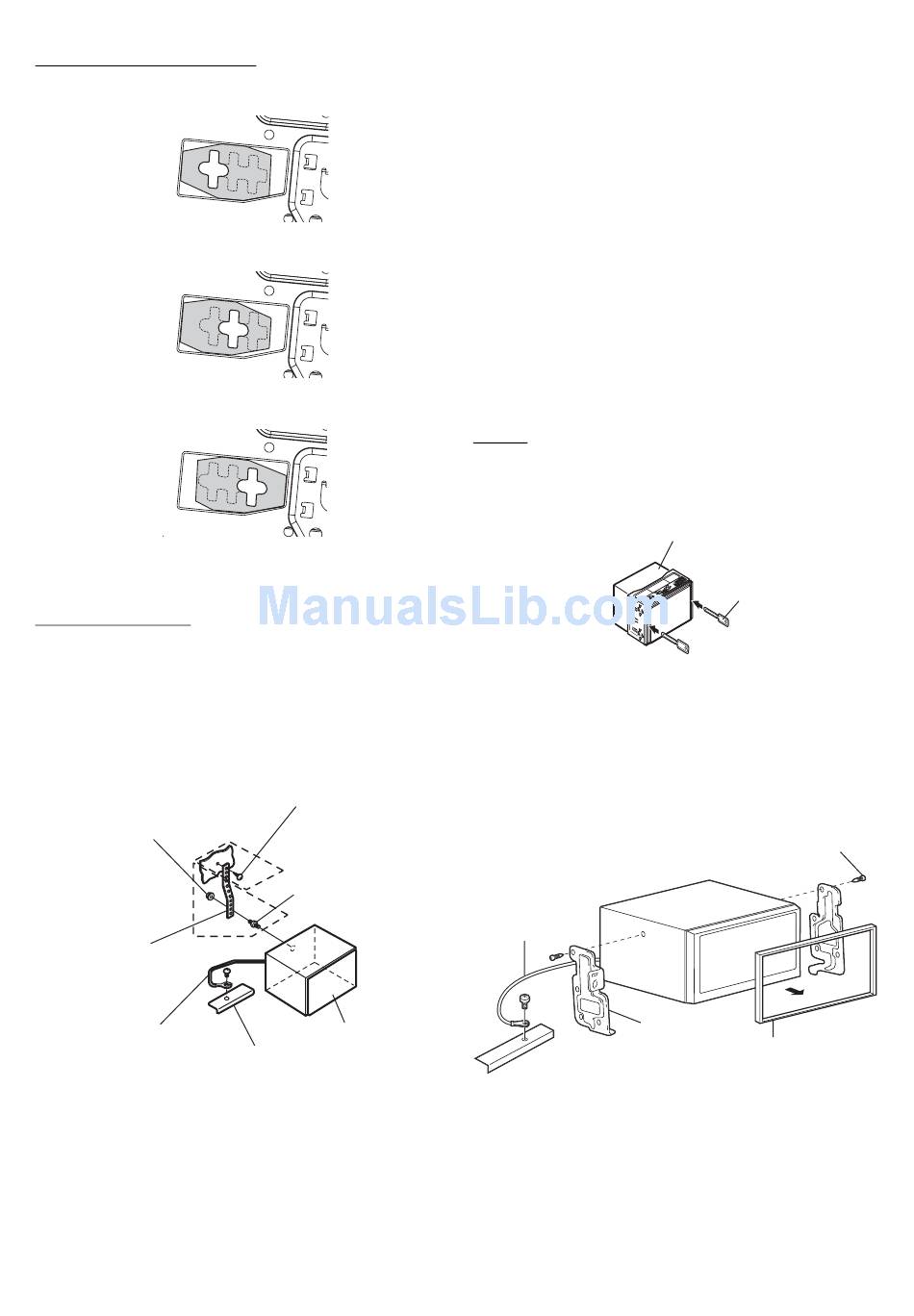

Comment utiliser une étiquette
Si A est utilisé pour l'installation :
Collez l'étiquette de sorte que les orifices B et C soient couverts.
Si B est utilisé pour l'installation :
Collez l'étiquette de sorte que les orifices A et C soient couverts.
Si C est utilisé pour l'installation :
Collez l'étiquette de sorte que les orifices A et B soient couverts.
• Si vous n'utilisez pas la gaine de montage lors de l'installation de
l'appareil, collez l'étiquette à la position A pour éviter que de la
poussière ne pénètre à l'intérieur de l'appareil.
Installation du cadran
2
* Si vous utilisez la position B, vous pouvez fixer la plaque frontale
fournie.
Si vous utilisez A ou C, vous ne pouvez pas fixer la plaque frontale.
4
Écrou hexagonal (M5)
Languette de
fixation
métallique
Fil de terre
122
-FR
Vis
2
*
Tige filetée
1
*
Cet appareil
Châssis
Renforcez l'appareil principal avec une languette de
fixation métallique (non fournie). Fixez le fil de terre
de l'appareil à un élément métallique propre à l'aide
1
d'une vis (* ) déjà fixée au châssis du véhicule.
• Pour la vis désignée par le symbole « *
à l'emplacement de montage choisi.
Connectez chaque fil d'entrée de l'amplificateur ou
de l'égaliseur au fil de sortie correspondant situé
sur le côté arrière gauche de l'INA-W910. Raccordez
tous les autres fils de l'INA-W910 selon les
indications de la section Raccordements.
5
Faites glisser l'INA-W910 dans le tableau de bord
jusqu'à ce que vous entendiez un clic. Cela permet
de s'assurer que l'appareil est correctement bloqué
et qu'il ne risque pas de sortir accidentellement du
tableau de bord.
Dépose
1. Insérez les clés de support dans l'appareil, le long des
guides latéraux. L'appareil peut maintenant être retiré
de la gaine de montage.
2. Extrayez l'appareil hors du tableau de bord en le
maintenant déverrouillé.
<JAPANESE CAR>
Retirez la plaque avant, puis fixez le fil de terre de l'appareil à un
élément métallique propre à l'aide d'une vis (*) déjà fixée au
châssis du véhicule.
Fixez le support de fixation original de chaque côté de
l'INA-W910 à l'aide des vis fournies avec l'INA-W910.
Fil de terre
*
Châssis
2
», utilisez une vis appropriée
Cet appareil
Clés de
support
(fournies)
Vis (M5 × 8) (fournie)
Support
de fixation
Plaque avant (fournie)
