Samsung SDP-950STA Software User's Manual

Software guide
Hide thumbs Also See for SDP-950STA:
Table of Contents

  • Français

  • Deutsch
    • System-Anforderungen
    • Installation der Software
      • Anschluss des Samsung Digital Presenter an den PC
      • Installieren des USB-Treibers
      • Installation der Software für den Samsung Digital Presenter
    • Tipps zur Installation
      • Wie kann ich Feststellen, ob der USB-Anschluss meines Computers Aktiviert ist
      • Wie kann ich den USB-Treiber und die Samsung Digital Presenter Software Entfernen

  • Italiano
    • Requisiti DI Sistema
    • Installazione del Software
      • Collegamento del Samsung Digital Presenter al PC
      • Installazione del Driver USB
      • Installazione del Programma Samsung Digital Presenter
    • Suggerimenti Per L'installazione
      • Come Posso Sapere Se la Porta USB del Mio Computer È Abilitata
      • Come Faccio a Rimuovere Il Driver USB E Il Programma Samsung Digital Presenter
    • Samsung Digital Presenter

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

See also: Reference Manual , User Manual

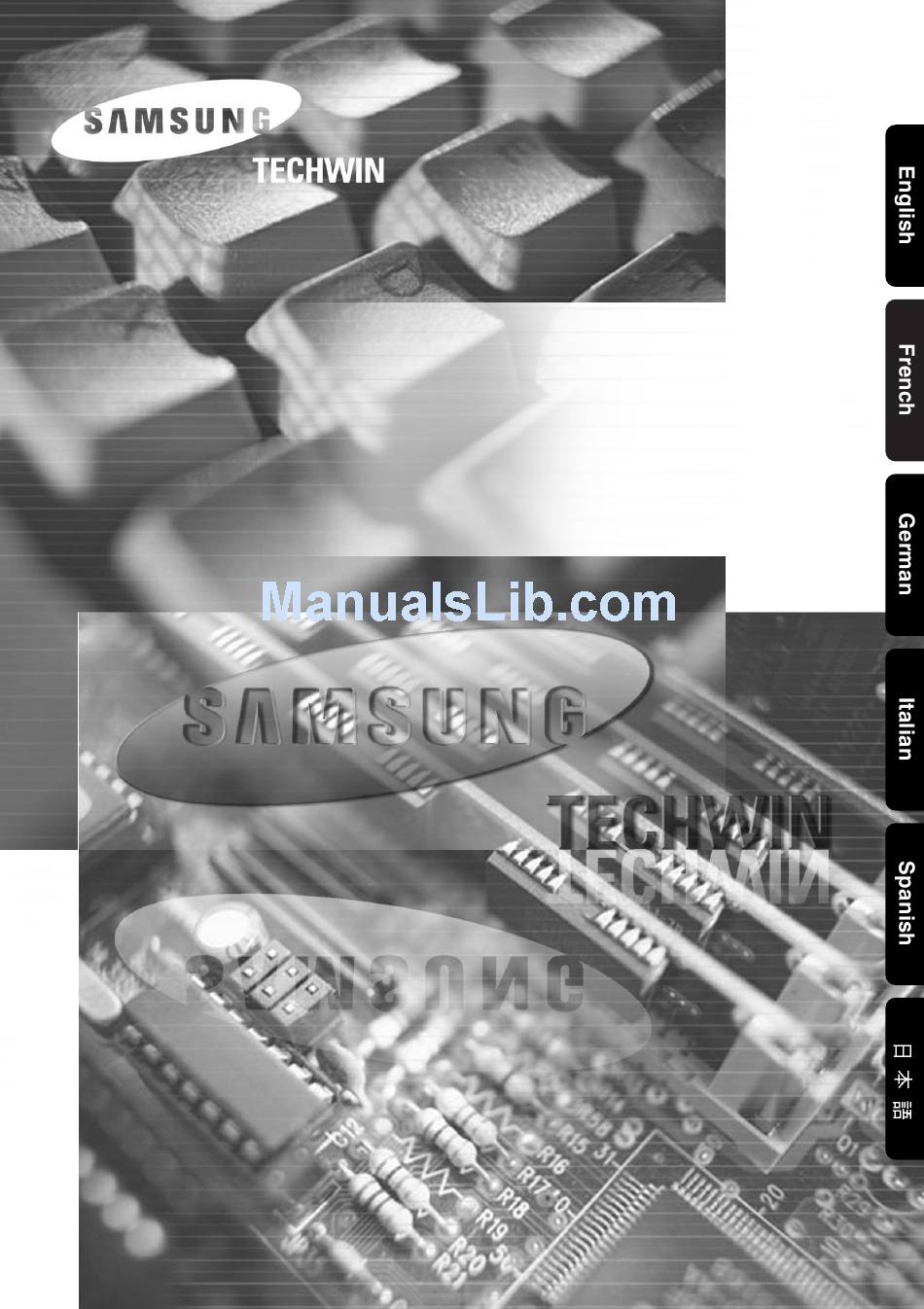

Samsung Digital
Presenter
Software
User's Guide

Advertisement

Table of Contents
loading

Related Manuals for Samsung SDP-950STA

Summary of Contents for Samsung SDP-950STA

  • Page 1 Samsung Digital Presenter Software User’s Guide...
  • Page 3 Installing Samsung Digital Presenter program ........7 Installation tips ..................9 How can I determine if my computer's USB port is enabled?...9 How do I remove the USB driver and Samsung Digital Presenter program? ...10 Running Samsung Digital Presenter Program ..11 Samsung Digital Presenter View Panel overview ........12 Samsung Digital Presenter Control Panel overview ......15...
  • Page 4 ...............37 System Requirements ................37 Connecting the Samsung Digital Presenter ..........38 Program Installation ................39 .................43 Samsung Digital Presenter Viewer Screen ..........43 Samsung Digital Presenter Viewer Control Buttons........46 Image Capture/Save/Output..............49 Quick Saving and Configuration..............52 Image Rotation ..................52 ..........53...
  • Page 5 • USB driver • Samsung Digital Presenter program To control your Samsung Digital Presenter on the PC, save the images into the computer HDD, or print the images, you must connect Samsung Digital Presenter to the PC through USB interface, then install the USB driver and Samsung Digital Presenter program using the supplied program CD.
  • Page 6 Follow the instructions below to complete the installation: 1. Make sure that both the Samsung Digital Presenter and a computer are turned on. 2. Plug one end of the USB cable into the USB port on the Samsung Digital Presenter.
  • Page 7 1. The Add New Hardware Wizard dialog box appears. ( Case of Windows XP ) 2. Put a checkmark on the Install from a list or specific location (Advanced) box and click Next. ( Case of Windows XP ) ✔ Note : In the Windows 98, it may demand the Windows 98 original CD.
  • Page 8 3. Insert the SAMSUNG program CD into your CD-ROM drive, then put a checkmark on the CD-ROM drives box and Include this location in the search box then type x:\ (where x is the drive letter for the CD-ROM drive). Click Next.
  • Page 9 1. Insert the Samsung Digital Presenter Program CD in a CD-ROM drive and the install program will be auto-run. And then select ENGLISH.Click Next. 2. The InstallShield Wizard window opens. 3. You can select components you want to install.
  • Page 10 [Continue Anyway] to complete setup. AVI Capture program shortcut and the software manual appears in the [Start] Menu. 6. After the Samsung Digital Presenter software is properly installed, you can see the Samsung Digital Presenter icon in the [Start] Menu and the desktop and...

  • Page 11: How Can I Determine If My Computer's Usb Port Is Enabled

    How can I determine if my computer’s USB port is enabled ? 1. We will explain by Windows XP. Please find the Device Manager in other Windows version for yourself. 2. Select Start System Device Manager 3. If you see USB host controllers and a USB root hub listed, USB interface is properly enabled.

  • Page 12: How Do I Remove The Usb Driver And Samsung Digital Presenter Program

    Device Manager 3. Click the plus (+) icon before the Imaging Device. 4. From the Imaging devices items select Samsung Digital Presenter SDP, then click Remove. In the Confirm Device Removal dialog box, click OK. Samsung Digital Presenter Program : 1.
  • Page 13 1. Make sure that your Samsung Digital Presenter is connected to the PC and both are turned on. 2. Double-Click the SDP USB Viewer icon (automatically placed on the Windows desktop when you install). You can also select Samsung Digital Presenter...
  • Page 14 View area You can see the images presented from the presenter in this view area. When you adjust the image using the Samsung Digital Presenter Control Panel or remote controller,you can see the applied result in this area.
  • Page 15 • View Panel button description (It is invisible in FULL mode). Allows you to select the input image size. QUAR : 256 x 192 size of image, normal View Panel window HALF : 512 x 384 size of image, normal View Panel window. Press [Esc] key if you want to return HALF mode in other mode.
  • Page 16 Option Dialog 1. Current Q-SAVE folder path (USB 2.0 only) You can change Q-SAVE folder to save images when you press Q-SAVE button or [F2] key. (For details about Q-SAVE, see page 23.) 2. Auto-Hide Mini Control Delay You can adjust the time you want to display Mini Control Panel in SCREEN FULL mode.
  • Page 17 With the Samsung Digital Presenter program, you can control and adjust the images presented from your presenter. You can also save it as a graphic file and print the images through the printer connected to the PC. Using Samsung Digital Presenter Control Panel 1.
  • Page 18 ControlPanel Mini Control Panel switch button In FULL mode you can change Control Panel to Mini Control Panel. HALF button (It is invisible in usual Control Panel.) This button appears when you call Control Panel in the FULL mode. It makes program to return normal window.
  • Page 19 Lamp : Use this to turn the upper lamp or light box on or off. NEGA/POSI: Switches for negative or positive film. Rot. (Rotate): To rotate the image by 90° / 180° / 270° / 0° The images on the View Panel do not change. (For the DXA only) Aper.
  • Page 20 DIGITAL FUNCTION/PRESET button inter-operates with the number button (1~8). (Refer to Samsung Digital Presenter User’s Manual) I-sav(Image Save) / I-rcl(Image Recall) : • Saves the projected image into the memory of this unit. • Recalls the image from the memory.

  • Page 21: Saving Images

    You can save the image currently displayed in the View Panel as a BMP or JPEG format graphic file. Do as follows: 1. Samsung Digital Presenter View Panel displays image currently presented from Samsung Digital Presenter. When the desired image is displayed in the View Panel, click Capture button.

  • Page 22: Printing Images

    Printing images 1. When capturing is complete, the Print button is activated. Click Print button,then the Print page Setup dialog box prompts. 2. Select Paper Size/Print Position/Print Size/Orientation etc. Fit to page : The image is fit to the page size you selected. Specified : You can specify the printing size of image.
  • Page 23 3. Select print options and click OK to start printing. 4. After printing is complete, click Release button to release the capture mode. If you do not release the capture mode, the View Panel remains occupied with the captured image. ✔...
  • Page 24 Mini Control Panel is used not to hide the image in the FULL mode and it is composed to key functions of Control Panel. If you want to use the Control Panel, press button. Wide / Tele / AWC : See page 16. Capture Image/ Save / Print : See page 19.
  • Page 25 You can save quickly by button or hotkey. Q-SAVE is only available in USB 2.0 mode. The image file path can be set in Option dialog box. (The default path is located where the Samsung Digital Presenter program is installed + QuickCap.) How to Q-SAVE 1.
  • Page 26 DIP produces a impressionistic effect on a selection by displaying pixels and by finding and highlighting contrast in an image. The original image of presenter doesn’t change. The DIP image is transformed just in the PC. DIP is available only in USB 2.0 mode. Using DIP for Digital Image Effect 1.
  • Page 27 1) Default: The original image (RGB colors) [Uses : Displays the original image from the Digital Presenter.] 2) Grayscale: The image(RGB colors) is changed to grayscale. [Uses : You can enhance readability or legibility of the image.] 3) Histogram: The program shows the histogram on the left-up side. This effect is available on Default, Grayscale, Binarization mode.
  • Page 28 7) Image Rotation: This effect lets you rotate an entire image. You can rotate the image easily (–180˚ ~ 180˚) by mouse or [ ], [ ] keys. You may not see the whole image because the image is rotated on the center.
  • Page 29 1 System requirement • Samsung Digital Presenter USB device driver • TWAIN supported application program * To use TWAIN driver your PC had been installed Samsung Digital Presenter USB device driver. 2. Install Samsung Digital Presenter TWAIN driver • Refer to install Samsung Digital Presenter program (See page 7 for details.) •...
  • Page 30 1 The images from a presenter are displayed on the View Panel. Select the size you want to scan through TWAIN. (The default size: HALF mode on View Panel) 2 Press Capture button to scan in application program. 3 When completed Capture, the TWAIN Scan button activates. If you click the button, the captured image is transferred to the application program.
  • Page 31 Keys Description Remark [Alt + Enter] Set the window SCREEN FULL mode. [While displaying] Return to HALF size mode [ESC] [While capturing] Release captured image You can specify the path your Q-SAVE images are saved. (See page 23.) [F2] For operating Q-SAVE the other functions are temporarily unavailable.

  • Page 32: System Requirements

    With the Samsung Digital Presenter AVI Capture program, you can capture digital images from Digital Presenter (512x384 pixels, 20 frame/sec) to AVI file (USB 2.0 only) 1. Make sure that your Samsung Digital Presenter is connected to the PC and both are turned on. 2. Select and Click [Start]...
  • Page 33 ✔ Caution : • In case of FAT32 file system of your PC, the single file size limited by maximum 4 GB. Check your Windows file system in volume property dialog. You must format or convert your file system to capture more than 4 GB on single file. We recommend to use MPEG-4 video Codec.
  • Page 34 4. Using SDP AVI Capture Program (1) Capture Time Limits You can set capture time limits to capture AVI file for a fixed period by minute. Program will show required HDD space approximately based on the Compression Mode. ✔ Note : The Captured AVI file size may be different from approximate captured file size because of the amount of motion of images or dropped frames.
  • Page 35 (3) Capture Status Once You've started recording, status lamp turns on red light and capturing time displays below status lamp. (4) Flip image vertical According to digital presenter lens position, preview images can be reversed. So, using Flip image vertical option, you can capture the right direction image (5) Frame rate per second The Frame rate per second choices let you specify how many movie frames per second will be recorded.
  • Page 36 (9) Stop Stop button will be activated when capture process stated, you may save AVI file safely by clicking Stop button. (10) Exit Exits AVI capture program. ✔ Notice : 1. While capture processes, Do not turn off power of the presenter or remove the USB cable off the PC.
  • Page 37 Symptom Solution Fails to run Samsung There is a communication error between Samsung Digital Presenter Digital Presenter and the computer. Exit Samsung program Digital Presenter program and do as follows: • Unplug the USB cable and then plug in it again.
  • Page 38 Symptom Solution The following error The system operates USB 1.1 mode like this case. message (Windows XP • Make sure that the USB 2.0 function is ON in CMOS. message): • Download and install Microsoft USB “HI-SPEED USB device patches.(KB822603) is plugged in non-HI- •...
  • Page 39 • Power PC G3 400MHz or above (USB 2.0: PowerPC G4 800MHz or above recommended) • MacOS 10.2 or above • At least 64MB RAM or above, 128MB recommended • USB 1.1- or USB 2.0- compatible port (USB 2.0 recommended) •...
  • Page 40 1. Make sure that both the Samsung Digital Presenter and a computer are turned on. 2. Plug one end of the USB cable into the USB port on the Samsung Digital Presenter. 3. Plug the other end into the USB port on the computer.
  • Page 41 After inserting the CD, double-click the following program icon to run it. When the above screen appears, click the "Continue" button. The installation will not proceed if the current OS version is older than 10.2.
  • Page 42 After reviewing the information, click the "Continue" button. After reviewing the copyright information, click the "Agree" button (if you agree).
  • Page 43 Select the hard disk where the software will be installed. When multiple hard disks are available in the system, the one where the software can be installed is displayed. Select it by clicking on it and press the "Continue" button.
  • Page 44 When the software installation is complete, click "Close" to exit the installation program. The SDP Viewer software is installed in the "Applications" folder on the selected hard disk.
  • Page 45 1. Adjusting image size Adjusts the size of an input image. According to user selection, the size of the image is changed to 1024x768, 512x384, or 256x192. Displays 1024x768 image. Displays 512x384 image. Displays 256x192 image.
  • Page 46 When an image size is larger than the size of the display area in the window, the image is fitted to the display area. If pressed again, the image is displayed in its original size, but a part of it may be hidden. If the user enlarges the size of the window, the entire image is displayed regardless of the current display mode.

  • Page 47: Control Button

    4. Capture Saves an image input from a set as an image file. Quick image saving: When this button is pressed, the current image is saved into the folder specified at the configuration menu. If the size of the current display is not the same as the overall size of the image being displayed, the "Capture"...
  • Page 48 By using the Samsung Digital Visual Presenter program, the user can change an input image by controlling the visual presenter. 1. Image Control Slider With the control slider, the user can control zooming, focusing screen brightness & color. Press a function selection button below the slider to activate the slider and fine control buttons, and control the selected function.

  • Page 49: Image Adjustment

    Brightness: Activates image brightness (iris) control Red: Adjusts the screen color (red). Blue: Adjusts the screen color (blue). 2. Image Adjustment Performs automatic color adjustment. When pressed, toggles between image mode and text mode. Performs automatic focusing. When pressed, the image in the digital visual presenter is rotated by 90 , 180 , 270 or 0 .
  • Page 50 When pressed, the freeze function is toggled on or off. Images transmitted via USB are not affected by this change. When pressed, the digital visual presenter image frequency toggles between 60 Hz and 75 Hz. Images transmitted via USB are not affected by this change. Switches for negative or positive film.

  • Page 51: Capturing Images

    Images in their current format can be captured and saved in JPG, TIFF or PNG format on a Macintosh hard disk and output to a printer. 1. Capturing Images When images from the digital visual presenter are transmitted to the display area, press the capture button ( Select a capture size in the dialogue box.
  • Page 52 2. Saving Images To save a captured image, press the "Save image…" button. After specifying a filename and a saving format, press the "Save" button to save the image.

  • Page 53: Image Output

    3. Image Output Press the "Print" button in the capture window and the print dialogue box appears. The contents of the dialogue box may differ depending on the type of printer. The detailed print configuration including paper type and printing method are set according to the printer driver.
  • Page 54 When an image is being displayed on the digital visual presenter, the user can quickly save it by pressing the shortcut key "Ctrl-K". The image is saved in 1024x768 size in quick saving mode. The location and format in which an image will be saved can be specified at the configuration menu.
  • Page 55 Symptom Solution If the SDP Viewer does To run the SDP Viewer, the digital visual presenter not run must be connected to a Macintosh. The digital visual presenter power must also be turned on. Check the USB connection and the digital visual presenter power.
  • Page 57 Guide de l’utilisateur du logiciel du rétro-projecteur numérique Samsung...

  • Page 59: Table Of Contents

    Samsung ? ................10 Lancement du programme du rétro-projecteur numérique Samsung ..11 Aperçu du panneau de visualisation du rétro-projecteur numérique Samsung ..12 Aperçu du panneau de contrôle du rétro-projecteur numérique Samsung ..15 Capture, Enregistrement, Impression d’image ........19 Aperçu du petit panneau de contrôle du rétro-projecteur numérique Samsung..22 Quick Save (touche [F2]) ...............23...
  • Page 60 ............37 Configuration minimum du système ............37 Connexion du SDP..................38 Installation du programme...............39 ..........43 Écran du visualiseur SDP................43 Boutons de commande du visualiseur SDP ..........46 Capturer/Enregistrer/Produire une image ..........49 Enregistrement rapide et configuration ...........52 Rotation d’image ..................52 Pannes ............53...

  • Page 61: Configuration Système

    Samsung au PC par l’interface USB, installer ensuite le pilote USB et le programme du rétro-projecteur numérique Samsung à l’aide du CD fourni. Suivez les procédures ci-dessous.

  • Page 62: Installation Du Logiciel

    Installation du logiciel Pour installer le logiciel 1. Branchez votre rétro-projecteur numérique Samsung au PC à l’aide du câble USB. Voir page actuelle. 2. Installez le pilote USB. Voir page 5. 3. Installez le programme de contrôle du rétro-projecteur numérique Samsung. Voir page 7.

  • Page 63: Installation Du Pilote Usb

    Installation du pilote USB 1. La boîte de dialogue Assistant d’ajout de nouveau matériel apparaît. (Cas de Windows XP ) 2. Cochez Installer à partir d’une liste ou d’un emplacement spécifique (Avancé) et cliquez sur Suivant. (Cas de Windows XP ) ✔...
  • Page 64 3. Insérez le CD du programme SAMSUNG dans votre lecteur de CD-ROM, cochez ensuite la case lecteurs de CD-ROM et Inclure cet emplacement dans la recherche puis tapez x:\ (où x représente la lettre du lecteur de CD-ROM). Cliquez sur Suivant.

  • Page 65: Installation Du Programme Du Rétro-Projecteur Numérique Samsung

    Installation du programme du rétro-projecteur numérique Samsung 1. Insérez le CD du programme du rétro-projecteur numérique Samsung dans le lecteur de CD-ROM et le programme d’installation se lance automatiquement. Sélectionnez ensuite ANGLAIS. Cliquez sur Suivant. 2. La fenêtre Assistant d’installation s’ouvre. Cliquez sur Suivant.
  • Page 66 [Oui] pour terminer l’installation. Raccourci vers le manuel d’installation du programme d’acquisition AVI disponible à partir du menu [Démarrer]. 6. Une fois le logiciel du rétro-projecteur numérique Samsung correctement installé, vous pouvez voir l’icône du rétro-projecteur numérique Samsung dans le menu...

  • Page 67: Conseils D'installation

    Conseils d’installation Comment puis-je savoir si le port USB de mon ordinateur est activé ? 1. Nous expliquerons sous Windows XP. Trouvez le Gestionnaire de périphérique dans d’autres versions de Windows par vous-même. 2. Sélectionnez Démarrer Système Gestionnaire de périphérique 3.

  • Page 68: Comment Puis-Je Supprimer Le Pilote Usb Et Le Programme Du Rétro-Projecteur Numérique Samsung

    3. Cliquez sur l’icône plus (+) avant le système imageur. 4. A partir des éléments du système imageur, sélectionnez Rétro-projecteur numérique Samsung SDP et cliquez ensuite sur Supprimer. Dans la boîte de dialogue Confirmation de suppression de périphérique, cliquez sur OK.
  • Page 69 1. Assurez-vous que votre rétro-projecteur numérique Samsung est branché au PC et que les deux sont allumés. 2. Double-cliquez sur l’icône SDP USB (placée automatiquement sur le bureau de Windows lors de l’installation). Vous pouvez également sélectionner le programme du rétro-projecteur numérique Samsung en cliquant sur Démarre...
  • Page 70 Vous pouvez voir les images présentées par le rétro-projecteur dans cette zone. Lorsque vous réglez l’image en utilisant le panneau de commande du rétro- projecteur numérique Samsung ou la commande à distance, vous pouvez voir le résultat appliqué dans cette zone.
  • Page 71 • Description de la touche panneau de visualisation (invisible en mode FULL). Vous permet de sélectionner la taille de l’image d’entrée. QUAR : taille de l’image 256 x 192, fenêtre du panneau de visualisation normal HALF : taille de l’image 512 x 384, fenêtre du panneau de visualisation normal Appuyez sur la touche [Esc] si vous souhaitez rétablir le mode HALF à...
  • Page 72 Option Dialog 1) Current Q-SAVE folder path (USB 2.0 only) Vous pouvez modifier le dossier Q-SAVE pour enregistrer les images lorsque vous appuyez sur la touche Q-SAVE ou [F2]. (Voir page 23 pour des détails relatifs à Q-SAVE.) 2) Auto-Hide Mini Control Delay Vous pouvez régler la durée d’affichage que vous souhaitez pour le petit panneau de contrôle en mode SCREEN FULL.
  • Page 73 Avec le programme du rétro-projecteur numérique de Samsung vous pouvez contrôler et régler les images présentées par votre rétro-projecteur. Vous pouvez également l’enregistrer en tant que fichier graphique et imprimer les images sur l’imprimante branchée au PC. Utilisation du panneau de contrôle du rétro-projecteur...
  • Page 74 1. Panneau de contrôle ÆInterrupteur du petit panneau de contrôle En mode FULL vous pouvez changer le panneau de contrôle en petit panneau de contrôle. 2. Touche HALF (Invisible dans le panneau de contrôle habituel.) Cette touche apparaît lorsque vous choisissez le panneau de contrôle en mode FULL.
  • Page 75 LAMP : Permet d’allumer ou d’éteindre la lampe NEGA/POSI: Permet de passer d’un film positif à un film négatif, et vice-versa. Rot. (Tourner) : Pour tourner l’image de 90° / 180° / 270° / 0° Les images du panneau de visualisation ne changent pas. (Disponible sur le DXA uniquement) Aper.
  • Page 76 La touche DIGITAL FUNCTION/PRESET a une inter action avec la touche numérique (1~8). (Reportez-vous au manuel de l'utilisateur du rétro-projecteur numérique Samsung) I-sav(Image Save) /I-rcl(Image Recall): • Enregistre l’image projetée dans la mémoire de cette unité • Rappel l’image de la mémoire.
  • Page 77 BMP ou JPEG. Faites comme indiqué ci-après : 1. Le panneau de visualisation du rétro- projecteur numérique Samsung affiche l’image actuellement présentée par le rétro- projecteur. Lorsqu l’image que vous souhaitez est affichée dans le panneau de visualisation, cliquez sur la touche Capture.
  • Page 78 Impression d’images 1. Lorsque la capture est terminée, la touche Print est activée. Cliquez sur la touche Click et la boîte de dialogue Page Setup apparaît. 2. Sélectionnez Paper size/Print position/Print size/Orientation etc. I Fit to page : L’image doit correspondre à la taille de papier que vous avez sélectionné.
  • Page 79 3. Sélectionnez les options d’impression et cliquez sur OK pour démarrer l’impression. 4. Une fois l’impression effectuée, cliquez sur la touche Release pour quitter le mode capture. Si vos ne le quittez pas, le panneau de visualisation reste occupé par l’image capturée.
  • Page 80 Le petit panneau de contrôle est utilisé pour ne pas cacher l’image en mode FULL et il contient les fonctions clé de panneau de contrôle. Si vous souhaitez utiliser le panneau de contrôle, appuyez sur la touche Wide /Tele /AWC : Voir page 16. Capture Image/ Save /Print : Voir page 19.
  • Page 81 Option. (Le chemin par défaut se trouve à l’endroit d’installatin du programme du rétro-projecteur numérique Samsung + QuickCap.) Comment faire un enregistrement rapide 1. Lorsque l’image fermée est affichée dans le panneau de visualisation, cliquez sur la touche Q-SAVE ou appuyez sur la touche [F2] pour enregistrer rapidement.
  • Page 82 DIP produit un effet impressionant sur une sélection en affichant des pixels et en trouvant et mettant en surbrillance le contraste sur une image. L’imga eoriginale du rétro-projecteur ne change pas. L’image DIP est transformée uniquement dans le PC. DIP est uniquement disponible en mode USB 2.0. Utilisation de DIP pour l’effet d’image numérique 1.
  • Page 83 1) Default : L’image originale (couelurs RVB) [Utilise : Affiche l’image originale du retro-projecteur.] 2) Grayscale : L’image (couleurs RVB) est changée en échelle de gris. [Utilise : Vous pouvez améliorer la lisibilité de l’image.] 3) Histogram : Le programme affiche l’histogramme sur le côté supérieur gauche. Cet effet est disponible en mode Default, Grayscale, Binarization mode.
  • Page 84 7) Image Rotation : Cet effet vous permet de tourner une image entière. Vous pouvez la tourner facilement (–180∞_~180∞) par la souris ou les touches [ ], [ ]. Il se peut que vous ne puissiez pas voir l’image dans sa totalité étant donné qu’elle est tourné au centre. [Utilise : Tourne une image de -180~+180 degrés pour la visualiser ou l’enregistrer.] 8) Emboss : Effectue une selection en convertissant la couleur de remplissage en...
  • Page 85 4 Balayez les images par le pilote SDP TWAIN Le pilote TWAIN du réto-projecteur numérique Samsung fonctionne pratiquement de la même manière que le programme USB du réto-projecteur numérique Samsung. Reportez-vous à la description de ce programme (page 14) excepté pour la fonction TWAIN. ✔...
  • Page 86 1 Les images d’un rétro-projecteur sont affichées sur le panneau de visualisation. Sélectionnez la taille que vous souhaitez balayer par TWAIN. (La taille par défaut : mode HALF sur le panneau de visualisation) 2 Appuyez sur la touche Capture pour balayer dans le programme d’application. 3 Lorsque la capture est terminée, la touche TWAIN Scan est activée.
  • Page 87 Touches Description Remarque [Art+Enter] Paramètre la fenêtre du mode SCREEN FULL [Lors de l’affichage] Revient au mode HALF size [ESC] [Lors de la capture] Arrête la capture de l’image Vous pouvez indiquer le chemin où vos images à enregistrement rapide se trouvent. voir page 23.) [F2] Pour faire fonctionner Q-SAVE, les autres fonctions sont temporairement non disponibles.
  • Page 88 à partir du Digital Presenter (512x384 pixels, 20 images/seconde) vers un fichier AVI. (USB 2.0 uniquement) 1. Assurez-vous que votre Digital Presenter Samsung est connecté au PC et que tout deux sont allumés. 2. Sélectionnez et cliquez sur [Démarrer]...
  • Page 89 ✔ Avertissement : • Si votre PC utilise le système de fichiers FAT32, la taille limite par fichier est de 4 Go maximum. Vérifiez votre système de fichiers Windows en consultant les propriétés de votre volume. Vous devez formater ou convertir votre système de fichiers pour faire de l’acquisition nécessitant plus de 4 Go pour un seul fichier.
  • Page 90 4. Utilisation du Programme d’acquisition AVI SDP (1) Limite du Temps d’Acquisition Vous pouvez définir un temps d’acquisition maximum du fichier AVI d’une durée fixe définie en minutes. Le programme affichera l’espace Disque Dur nécessaire approximativement, en fonction du Mode de Compression. ✔...
  • Page 91 (3) Etat de l’Acquisition Après le début de l’enregistrement, un voyant lumineux rouge indique l’état de l’acquisition et le temps d’acquisition s’affiche en dessous de ce voyant. (4) Basculement vertical de l’image Selon la position de l’objectif du Digital Presenter, la prévisualisation des images peut être inversée.
  • Page 92 (9) Arrêt Le bouton Stop sera actif après le démarrage de l’acquisition ; vous pouvez sauvegarder le fichier AVI de façon sûre en cliquant sur le bouton Stop. (10) Quitter le programme Quittez [Exit] le programme d’acquisition AVI. ✔ Noter : 1. Lors de l’acquisition, il ne faut ni éteindre le Digital Presenter ni déconnecter le câble USB du PC.

  • Page 93: Lancement Du Programme Du Rétro-Projecteur Numérique Samsung

    Echec du lancement du Il y a une erreur de communication entre le rétro-projecteur numérique Samsung et l’ordinateur. programme du rétro- Quittez le programme du rétro-projecteur numérique Samsung et projecteur numérique procédez comme suit : Samsung • Débranchez le câble USB et branchez-le à nouveau.
  • Page 94 Symptôme Solution Le message d’erreur Le système fonctionne en mode USB 1.1 mode comme dans ce cas. suivant (message • Assurez-vous que la fonction USB 2.0 est sur ON dans CMOS. Windows XP) : • Téléchargez et installez les patchs USB Microsoft.(KB822603) “HI-SPEED USB device is •...
  • Page 95 • Power PC G3 400MHz ou supérieur (USB 2.0 : PowerPC G4 800MHz ou supérieur recommandé) • MacOS 10.2 ou supérieur • Au minimum, 64 Mo de RAM (128 Mo recommandés) • Port compatible USB 1.1 ou USB 2.0 (USB 2.0 recommandé) •...
  • Page 96 1. Assurez-vous que le rétro-projecteur numérique Samsung et l'ordinateur soient allumés. 2. Branchez une extrémité du câble USB sur le port USB du rétro-projecteur numérique Samsung. 3. Branchez l’autre extrémité sur le port USB de l’ordinateur. ✔ PRÉCAUTIONS D’UTILISATION : Pour les ordinateurs Macintosh équipés de l’USB 2.0, le port USB...
  • Page 97 Après avoir inséré le CD, double-cliquez sur l’icône de programme suivante pour lancer le programme d’installation. Lorsque l’écran ci-dessus apparaît, cliquez sur le bouton « Continuer ». L’installation ne pourra pas être effectuée si la version OS est antérieure à la version 10.2.
  • Page 98 Après avoir vérifié les informations, cliquez sur le bouton « Continuer ». Après avoir lu les informations relatives au copyright, cliquez sur le bouton « J’accepte » (si vous les acceptez).
  • Page 99 Sélectionnez le disque dur sur lequel le logiciel va être installé. Lorsque le système comporte plusieurs disques durs, celui sur lequel le logiciel peut être installé s’affiche. Sélectionnez-le en cliquant dessus et appuyez sur le bouton « Continuer ».
  • Page 100 Lorsque l’installation du logiciel est terminée, cliquez sur « Terminer » pour quitter le programme d'installation. Le logciel du Visualiseur SDP est installé dans le dossier « Applications » du disque dur sélectionné.
  • Page 101 1. Ajuster la taille de l’image Permet d’ajuster la taille d’une image d’entrée. La taille de l’image est modifiée en 1024x768, 512x384 ou 256x192, en fonction de la sélection de l’utilisateur. Permet d’afficher une image 1024x768. Permet d’afficher une image 512x384. Permet d’afficher une image 256x192.
  • Page 102 Lorsque la taille d’une image est supérieure à la taille de la zone d’affichage de la fenêtre, l’image est ajustée à la zone d’affichage. En appuyant de nouveau sur ce bouton, l’image est affichée à sa taille d’origine, mais une partie de celle-ci risque d’être masquée.
  • Page 103 4. Capturer Enregistre une image contenue dans un ensemble sous la forme d’un fichier image. Enregistrement d’image rapide : lorsque ce bouton est enfoncé, l’image actuellement affichée sur l’écran est enregistrée dans le dossier spécifié dans le menu Configuration. Si la taille actuelle de l’affichage est différente de la taille totale de l’image actuellement à...
  • Page 104 Grâce au programme du Visualiseur numérique Samsung, l’utilisateur peut modifier une image d’entrée en contrôlant le visualiseur. 1. Barre de contrôle des images Grâce à la barre de contrôle des images, l’utilisateur peut contrôler le zoom, la luminosité, la mise au point et les couleurs de l’écran.
  • Page 105 Luminosité : permet d’activer les commandes de luminosité de l’image. Rouge : permet d’ajuster la couleur de l’écran (rouge). Bleu : permet d’ajuster la couleur de l’écran (bleu). 2. Ajustement de l’image Permet de procéder à un ajustement automatique des couleurs. Lorsqu’il est enfoncé, ce bouton permet de basculer entre le mode image et le mode texte.
  • Page 106 Lorsque ce bouton est enfoncé, la fréquence d’affichage du visualiseur numérique bascule entre 60 Hz et 75 Hz. Les images transmises via le port USB ne sont pas affectées par ce changement. Grâce à ce bouton, l’utilisateur peut activer ou désactiver la fonction Freeze. Les images transmises via le port USB ne sont pas affectées par ce changement.
  • Page 107 Les images, quel que soit leur format d’origine, peuvent être capturées et enregistrées au format JPG, TIFF ou PNG sur le disque dur d’un ordinateur Macintosh et imprimées. 1. Capturer des images Lorsque les images du visualiseur numérique sont transférées vers la zone d’affichage, appuyez sur le bouton Capturer ( Sélectionnez une taille de capture dans la boîte de dialogue.
  • Page 108 2. Enregistrer des images Pour enregistrer une image capturée, appuyez sur le bouton « Enregistrer l’image… ». Après avoir spécifié un nom de fichier et un format d’enregistrement, appuyez sur le bouton « Enregistrer » pour enregistrer l’image.
  • Page 109 3. Imprimer des images Appuyez sur le bouton « Imprimer » de la fenêtre de capture pour faire apparaître la boîte de dialogue Impression. Le contenu de la boîte de dialogue peut différer en fonction du type d'imprimante. La configuration détaillée de l’impression, y compris le type de papier et la méthode d’impression, est définie en fonction du pilote de l'imprimante.
  • Page 110 Lorsqu’une image est affichée sur le visualiseur numérique, l’utilisateur peut l’enregistrer très rapidement en appuyant simultanément sur les touches « Ctrl » et « K ». L’image est enregistrée à la taille 1024x768 en mode Enregistrement rapide. L’emplacement et le format d’enregistrement de l’image peuvent être spécifiés à l’aide du menu Configuration.
  • Page 111 Symptôme Solution Le visualiseur SDP ne Pour pouvoir démarrer, le visualiseur numérique fonctionne pas. SDP doit être connecté à un ordinateur Macintosh. Le visualiseur numérique doit être sous tension. Vérifiez la connexion USB et le visualiseur numérique. Le périphérique Pour fonctionner en mode USB 2.0, le périphérique fonctionne en mode doit être connecté...
  • Page 113 Benutzerhandbuch für die Software des Samsung Digital Presenters...
  • Page 115 Installation der Software für den Samsung Digital Presenter ..7 Tipps zur Installation ................9 Wie kann ich feststellen, ob der USB-Anschluss meines Computers aktiviert ist? ..9 Wie kann ich den USB-Treiber und die Samsung Digital Presenter Software entfernen? 10 Arbeiten mit der Samsung Digital Presenter Software ..11 Übersicht zum Samsung Digital Presenter View Panel ......12...
  • Page 116 ............37 Systemanforderungen ................37 Anschluss des SDP.................38 Programminstallation................39 ..............43 SDP Betrachterbildschirm ...............43 SDP Bedienungselemente des Betrachters ..........46 Bilderfassung/-speicherung/-ausgabe.............49 Schnellspeicherung & Konfiguration ............52 Image Rotation (Bilddrehung) ..............52 Problembehebung .........53...

  • Page 117: System-Anforderungen

    • USB-Treiber • Samsung Digital Presenter Software Um Ihren Samsung Digital Presenter vom PC aus zu steuern, Bilder auf der Festplatte zu speichern oder auszudrucken, müssen Sie den Samsung Digital Presenter über die USB-Schnittstelle anschließen, und dann den USB-Treiber und die Samsung Digital Presenter Software von der CD installieren.

  • Page 118: Installation Der Software

    Installation der Software Software installieren 1. Schließen Sie den Samsung Digital Presenter über das USB-Kabel an den PC an. Informationen dazu finden Sie auf dieser Seite. 2. Installieren Sie den USB-Treiber. Siehe auch Seite 5. 3. Installieren Sie die Samsung Digital Presenter Software. Siehe auch Seite 7.

  • Page 119: Installieren Des Usb-Treibers

    Installieren des USB-Treibers 1. Das Dialogfeld des Hardware-Assistenten wird angezeigt. (hier im Falle von Windows XP) 2. Aktivieren Sie das Kästchen Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer) und klicken Sie auf Weiter. (hier im Falle von Windows XP) ✔...
  • Page 120 3. Legen Sie die SAMSUNG Programm-CD in Ihr CD-ROM Laufwerk, aktivieren Sie die Kästchen CD-ROM-Laufwerk und Folgende Quelle ebenfalls durchsuchen: und geben dann die Laufwerkskennung für das CD-ROM-Laufwerk ein. Klicken Sie auf Weiter. 4. Klicken Sie auf Fertig stellen. Der USB-Treiber wird installiert.

  • Page 121: Installation Der Software Für Den Samsung Digital Presenter

    Installation der Software für den Samsung Digital Presenter 1. Legen Sie die SAMSUNG Programm-CD in Ihr CD-ROM Laufwerk, das Installationsprogramm startet automatisch. Wählen Sie ENGLISH. Klicken Sie auf Next. 2. Das Fenster des Installationsassisten wird geöffnet. Klicken Sie auf die Schaltfläche Next.
  • Page 122 Sie auf [Yes], um die Installation abzuschließen. Software-Bedienungsanleitung, AVI Capture Programm-Verknüpfung im [Start]-Menü. 6. Nach der korrekten Installation der Samsung Digital Presenter Software sehen Sie das Symbol Samsung Digital Presenter im [Start]-Menü und auf dem Desktop und das Symbol Software manual im [Start]-Menü.

  • Page 123: Tipps Zur Installation

    Tipps zur Installation Wie kann ich feststellen, ob der USB-Anschluss meines Computers aktiviert ist? 1. Wir erklären das für Windows XP. Suchen Sie bitte in anderen Windows-Version den Gerätemanager selbst. 2. Wählen Sie Start System Gerätemanager 3. Wenn Sie in der Liste USB Host-Controller und USB Root Hub sehen, ist die USB- Schnittstelle aktiviert.

  • Page 124: Wie Kann Ich Den Usb-Treiber Und Die Samsung Digital Presenter Software Entfernen

    Wie kann ich den USB-Treiber und die Samsung Digital Presenter Software entfernen? USB-Treiber: 1. Wir erklären das für Windows XP. Suchen Sie bitte in anderen Windows-Version den Gerätemanager selbst. 2. Wählen Sie Start System Gerätemanager 3. Klicken Sie auf das Plussymbol (+) vor dem Eintrag Bildverarbeitungsgeräte.
  • Page 125 1. Stellen Sie sicher, dass der Samsung Digital Presenter und der Computer eingeschaltet sind. 2. Doppelklicken Sie auf das Symbol SDP USB Viewer (automatisch auf dem Windows Desktop während der Installattion angelegt). Sie können die Samsung Digital Presenter Software auch über das Start-Menü aufrufen: Start...
  • Page 126 Betrachtungsbereich In diesem Bereich können sie die projizierten Bilder des Presenters sehen. Wenn Sie die Abbildung mit dem Control Panel des Samsung Digital Presenters oder über die Fernbedienung einstellen, können Sie das Ergebnis hier betrachten.
  • Page 127 • Beschreibung der Schaltflächen des View Panels (im Modus FULL nicht sichtbar). Erlaubt Ihnen, die Größe des Eingabebildes zu wählen. QUAR: 256 x 192 Größe der Abbildung, normales View Panel HALF: 512 x 384 Größe der Abbildung, normales View Panel. Drücken Sie die Taste [Esc], wenn Sie aus dem Modus HALF in einen anderen Modus wechseln wollen.
  • Page 128 Options-Dialog 1. Current Q-SAVE folder path (USB 2.0 only) Sie können den Ordner für Schnellspeicherungen von Bildern durch Betätigung der Schaltfläche Q-SAVE oder der Taste [F2] ändern. (nähere Details zur Funktion Q-SAVE auf Seite 23). 2. Auto-Hide Mini Control Delay Sie können die Zeit einstellen, für die das Mini Control Panel im Modus SCREEN FULL angezeigt werden soll.
  • Page 129 Mit der Samsung Digital Presenter Software können Sie die von Ihrem Presenter gezeigten Abbildungen bearbeiten und justieren. Sie können sie auch als Grafik-Dateien speichern und die Bilder über einen mit dem PC verbundenen Drucker ausgeben. Arbeiten mit dem Samsung Digital Presenter Control Panel 1.
  • Page 130 Umschalten von Control Panel Mini Control Panel Im Modus FULL können Sie zwischen Control Panel und Mini Control Panel hin- und herschalten. Schaltfläche HALF (im normalen Control Panel nicht sichtbar). Diese Schaltfläche erscheint, wenn Sie im Modus FULL das Control Panel aufrufen.
  • Page 131 LAMP: Schaltet die Leuchte ein/aus NEGA/POSI: Schalter für Negativ- oder Positivfilm. Rot. (Rotieren): Zur Drehung des Bildes um 90°/180°/270°. Das Bild im View Panel bleibt unverändert. (Nur für den DXA) Aper. (Aperture): Schaltet den Modus Aperture ein/aus. (TEXT MODE/IMAGE MODE) Fz.
  • Page 132 Die Schaltfläche DIGITAL FUNCTION/PRESET arbeitet zusammen mit den Nummern-Schaltflächen (1-8). (Siehe auch Benutzerhandbuch für den Samsung Digital Presenter). I-sav(Image Save) /I-rcl(Image Recall): • Sichert das Bild im internen Speicher des Geräts. • Um das Bild zu sichern/abzurufen, klicken Sie auf die Schaltfläche I-sav /I-rcl und geben Sie innerhalb von 5 Sekunden die gewünschte Speicherstelle mit den...
  • Page 133 Sie können das im View Panel dargestellte Bild als Datei im Format BMP oder JPEG sichern. Das geht so: 1. Das Samsung Digital Presenter View Panel zeigt gegenwärtig die Projektion vom Samsung Digital Presenter. Wenn das Bild wie gewünscht im View Panel erscheint klicken Sie auf die Schaltfläche Capture.
  • Page 134 Druck von Bildern 1. Nach abgeschlossenem Capture-Vorgang steht die Schaltfläche Print zur Verfügung. Nach Anklicken der Schaltfläche wird das Dialogfeld Page Setup angezeigt. 2. Wählen Sie Papierformat / Druckposition / Druckformat / Seitenausrichtung usw. Fit to page: Das Bild wird in die gewählte Seitengröße eingepasst. Specified: Sie können das Druckformat des Bildes angeben.
  • Page 135 3. Wählen Sie die Druckoptionen und klicken sie auf OK, um den Druck zu starten. 4. Klicken Sie nach erfolgtem Druck auf die Schaltfläche Release, um den Modus Capture zu reaktivieren. Wenn Sie das nicht machen, bleibt das eingescannte Bild im View Panel bestehen.
  • Page 136 Das Mini Control Panel wird verwendet, um das Bild im Modus FULL nicht zu verdecken und beinhaltet die wichtigsten Funktionen des Control Panels. Wenn Sie das Control Panel verwenden wollen, klicken Sie auf das mit gekennzeichnete Feld. Wide /Tele /AWC : Siehe Seite 16. Capture Image/ Save /Print: Siehe Seite 19.
  • Page 137 Q-SAVE ist nur im Modus USB 2.0 möglich. Der Verzeichnispfad für die Bilder kann im Optionsdialog bestimmt werden. (Der standardmäßige Pfad ist das Installationsverzeichnis der Samsung Digital Presenter Software + QuickCap). Schnellspeicherung 1. Wenn eine Projektion im View Panel zu sehen ist, können Sie durch Klick auf die Schaltfläche Q-SAVE oder mit der Taste [F2] eine Schnellspeicherung...
  • Page 138 DIP produziert eine impressionistische Wirkung für einen Bildbereich durch die Anzeige von Rasterpunkten und durch Finden und Hervorheben des Kontrasts in einem Bild. Das Originalbild vom Presenter ändert sich nicht. Ein DIP-Bild wird nur vom PC verändert. DIP ist nur unter USB 2.0 möglich. DIP für digitale Effekte verwenden 1.
  • Page 139 1) Standardwert: Das Originalbild (RGB Farben) [Anwendung: Zeigt das Originalbild vom digitalen Presenter]. 2) Grayscale: Das Bild (RGB Farben) wird in Graustufen umgesetzt. [Anwendung: Sie können Lesbarkeit oder Klarheit des Bildes verbessern]. 3) Histogram: Das Programm zeigt das Histogramm auf der linken Seite an. Verfügbar unter Default, Grayscale und Binarization.
  • Page 140 7) Image Rotation: Erlaubt die Drehung des ganzen Bildes. Sie können das Bild leicht mit der Maus oder den Tasten [ ], [ ] drehen (–180° - +180°). Da das Bild um das Zentrum herum gedreht wird, kann es vorkommen, dass es nicht mehr ganz zu sehen ist.
  • Page 141 Treiber auf dem PC installiert sein. 2. Installieren Sie den Samsung Digital Presenter TWAIN-Treiber • Siehe dazu auch Installation der Samsung Digital Presenter Software (Details auf Seite 7). • Wenn Sie den TWAIN-Treiber nicht über die Routine Install Shield installiert haben, müssen Sie ihn manuell installieren.
  • Page 142 1. Die Bilder des Presenters werden im View Panel angezeigt. Wählen Sie die gewünschte Größe des TWAIN-Scans. (Standard: Modus HALF im View Panel) 2. Klicken Sie auf die Schaltfläche Capture. 3. Nach erfolgter Erfassung wird die Schaltfläche TWAIN aktiviert. Durch Anklicken wird das erfasste Bild zur Anwendungssoftware übertragen.
  • Page 143 Tasten Beschreibung Bemerkung [Alt+Eingabe] Auswahl des Modus’ SCREEN FULL [Während der Anzeige] Schaltet zurück in Modus HALF [ESC] [Während Erfassung] Gibt erfasstes Bild frei Verzeichnispfad für Schnellspeicherung kann angegeben werden. (siehe Seite 23). [F2] Während der Ausführung von Q-SAVE sind andere Funktionen nicht verfügbar.
  • Page 144 Bilder aus dem Digital Presenter (512 x 384 Pixel, 20 frame/sec) in eine AVI-Datei speichern (nur USB 2.0). 1. Achten Sie darauf, dass Ihr Samsung Digital Presenter mit dem PC verbunden ist und beide eingeschaltet sind. 2. Klicken Sie auf [Start]...
  • Page 145 ✔ Achtung : • Verwendet Ihr PC das FAT32-Dateisystem, ist die Größe der einzelnen Dateien auf max. 4 GB begrenzt. Sie können Ihr Windows Dateisystem im Dialog für die Laufwerkseigenschaften nachprüfen. Um Dateien, die größer als 4 GB sind, aufzeichnen zu können, müssen Sie Ihr Dateisystem mit NTFS formatieren oder in NTFS konvertieren.
  • Page 146 4. Arbeiten mit dem SDP AVI Capture-Programm (1) Capture Time Limits (Aufzeichnungszeitlimits) Sie können ein Capture-Zeitlimit einstellen, um die Aufzeichnung der AVI-Datei auf eine bestimmte Dauer (in Minuten) festzulegen. Das Programm zeigt basierend auf dem Kompressionsmodus den ungefähr benötigten Festplattenspeicherplatz an. ✔...
  • Page 147 (3) Capture Status (Aufnahmestatus) Sobald die Aufnahme begonnen hat, leuchtet das Statuslämpchen rot, und die Aufnahmezeit wird unterhalb angezeigt. (4) Flip image vertical (Bild vertikal rotieren) Je nach Linsenposition des Digital Presenter lassen sich die Vorschaubilder umdrehen. Sie können so mithilfe der Option „Flip image vertical“ das Bild in der richtigen Ausrichtung erfassen.
  • Page 148 (9) Stop Die Schaltfläche „Stop“ wird aktiviert, wenn die Aufzeichnung begonnen hat; durch Anklicken von „Stop“ können Sie die AVI-Datei sicher speichern. (10) Exit (Beenden) Beendet das AVI-Capture-Programm. ✔ Hinweis : 1. Während der Aufzeichnung darf der Presenter nicht ausgeschaltet oder das USB-Kabel vom PC entfernt werden.
  • Page 149 Problem Lösung Samsung Digital Presenter Kommunikationsproblem zwischen dem Samsung Digital Software startet nicht Presenter und dem Computer. Verlassen Sie das Programm und machen Sie folgendes: • USB-Kabel aus- und wieder einstecken. • Nicht benötigte Programme beenden (besonders wenn diese auf USB-Geräte zurückgreifen und System- Ressourcen beanspruchen).
  • Page 150 Problem Lösung Fehlermeldung (Windows Das System läuft unter USB 1.1. • Prüfen Sie, ob USB 2.0 im BIOS aktiviert wurde. XP Meldung): "Ein • Laden Sie Microsoft USB Patches (KB822603) herunter und Hochgeschwindigkeits- installieren Sie diese. USB-Gerät wurde an einen •...
  • Page 151 * Power PC G3 400 MHz oder besser (USB 2.0: Power PC G4 800 MHz oder besser empfohlen) * MacOS 10.2 oder neuer * Mindestens 64 MB RAM, 128 MB empfohlen * USB 1.1- oder USB 2.0-kompatibler Anschluss (USB 2.0 empfohlen) * Graphikkarte kompatibel zu OpenGL empfohlen * CD-ROM-Laufwerk ✔...
  • Page 152 1. Stellen Sie sicher, dass der Samsung Digital Presenter und der Computer eingeschaltet sind. 2. Verbinden Sie das USB-Kabel mit dem USB-Anschluss des Samsung Digital Presenters. 3. Verbinden Sie das andere Ende mit dem USB-Anschluss des Computers. ✔ VORSICHT : Bei einem mit USB 2.0 ausgestatteten Macintosh ist der Anschluss hinten am System USB 2.0, aber der...
  • Page 153 Nach Einlegen der CD doppelklicken Sie zur Ausführung auf das folgende Programmsymbol. Wenn der obengenannte Bildschirm erscheint, klicken Sie auf "Continue". Ist die Version des Betriebssystems älter als 10.2, wird die Installation abgebrochen.
  • Page 154 Klicken Sie nach dem Überprüfen der Information auf "Continue". Klicken Sie nach der Anzeige der Informationen zum Urheberrecht auf "Agree" (wenn Sie zustimmen).
  • Page 155 Wählen Sie die Festplatte für die Installation der Software. Wenn mehrere Festplatten im System verfügbar sind, wird die für die Installation geeignete angezeigt. Wählen Sie durch Anklicken und klicken Sie anschließend auf "Continue".
  • Page 156 Nach Abschluss der Softwareinstallation klicken Sie auf "Close", um das Installationsprogramm zu verlassen. Die SDP Betrachter-Software ist im Verzeichnis "Programme" auf der gewählten Festplatte installiert.
  • Page 157 1. Bildgröße einstellen Stellt die Größe eines Eingabebildes ein. Entsprechend der Anwenderwahl wird die Bildgröße auf 1024x768, 512x384 oder 256x192 geändert. Zeigt in 1024x768 an. Zeigt in 512x384 an. Zeigt in 256x192 an.
  • Page 158 Wenn die Bildgröße den Anzeigebereich übersteigt, wird die Abbildung auf den Anzeigebereich abgestimmt (eingepasst). Bei erneutem Anklicken wird das Bild in seiner Originalgröße angezeigt, aber ein Teil davon kann verborgen sein. Wenn der Benutzer das Fenster vergrößert, wird das ganze Bild ohne Rücksicht auf den gegenwärtigen Anzeigemodus angezeigt.
  • Page 159 4. Erfassen (Capture) Sichert ein Eingabebild eines Satzes als Bilddatei. Schnelle Bildspeicherung (Quick Image Saving): Beim Anklicken dieser Schaltfläche wird das aktuelle Bild in dem im Konfigurationsmenü angegebenen Verzeichnis gespeichert. Wenn die Anzeigegröße nicht mit der Gesamtgröße des Bildes übereinstimmt, wird bei dem Vorgang "Capture" das Bild in seiner Gesamtgröße erfasst.
  • Page 160 Durch Verwendung des Samsung Digital Visual Presenter Programms kann der Anwender ein Eingabebild durch Steuerung des Presenters verändern. 1. Schieberegler Bildsteuerung Mit dem Schieberegler kann der Anwender Zoom, Fokus, Helligkeit & Farbsättigung einstellen. Klicken Sie eine der Funktionen unterhalb des Schiebereglers zu dessen Aktivierung an und stellen Sie dann die ausgewählte Funktion ein.
  • Page 161 Helligkeit: Aktiviert die Steuerung der Helligkeit (Iris) Rot: Stellt die Bildschirmfarbe ein (rot). Blau: Stellt die Bildschirmfarbe ein (blau). 2. Bildjustierung Führt die automatische Farbeinstellung durch. Wechselt zwischen Bild- und Textmodus, wenn angeklickt. Führt die automatische Fokussierung durch. Bei Anklicken wird das Bild im Presenter um 90°, 180°, 270° gedreht. Bilder im Anzeigebereich werden dadurch nicht beeinflusst.
  • Page 162 Schaltet bei Betätigung die Bildfrequenz des Presenters zwischen 60 und 75 Hz um. Bilder einer USB-Übertragung werden dadurch nicht beeinflusst. Bei Betätigung wird die Funktion Freeze (Standbild erstellen) ein- bzw. ausgeschaltet. Bilder einer USB-Übertragung werden dadurch nicht beeinflusst. Schalter für Negativ- oder Positivfilm. 5.
  • Page 163 Bilder können im aktuellen Zustand erfasst und im Format JPG, TIFF oder PNG auf der Festplatte des Macintosh gespeichert, oder über einen Drucker ausgegeben werden. 1. Erfassung (Capture) von Bildern Wenn Bilder vom digitalen Presenter im Anzeigebereich erscheinen, klicken Sie auf Capture ( Wählen Sie die Größe im Dialogfeld.
  • Page 164 2. Bilder speichern Zur Speicherung eines erfassten Bildes klicken Sie auf "Save image…". Nach Angabe von Dateinamen und –format klicken Sie auf "Save", um das Bild zu speichern.
  • Page 165 3. Bildausgabe Klicken Sie auf "Print" im Capture-Fenster zum Aufruf des Dialogfeldes für den Druck. Der Inhalt des Dialogfeldes kann je nach Art des Druckers abweichen. Die genaue Druckkonfiguration inkl. Papierart und Druckmethode werden entsprechend dem Druckertreiber eingestellt. Bitte das Handbuch des aktuellen Druckers konsultieren.
  • Page 166 Ein im digitalen Presenter angezeigtes Bild kann vom Anwender über das Tastenkürzel "Strg-K" schnell gespeichert werden. Bilder werden im Schnellspeichermodus in der Größe 1024x768 gesichert. Speicherort und -format können im Konfigurationsmenü festgelegt werden. Bilder können in den Formaten TIFF, JPG und PNG gespeichert werden. Das Format TIFF verwendet keine Kompression während JPG- oder PNG-Bilder komprimiert sind.
  • Page 167 Problem Lösung Der SDP Betrachter Um den SDP Betrachter zu aktivieren, muss der läuft nicht digitale Presenter an einen Macintosh angeschlossen sein. Die Stromversorgung des Presenters muss eingeschaltet sein. Prüfen Sie die USB-Verbindung und die Stromversorgung. Das Gerät arbeitet nur Um im USB 2.0-Modus zu laufen, muss das Gerät im Modus USB 1.1, an einen USB 2.0-Anschluss oder –Hub...
  • Page 169 Samsung Digital Presenter Manuale d'uso del software...
  • Page 171 Installazione del programma Samsung Digital Presenter ....7 Suggerimenti per l'installazione ...............9 Come posso sapere se la porta USB del mio computer è abilitata? ...9 Come faccio a rimuovere il driver USB e il programma Samsung Digital Presenter? ..10 Esecuzione del programma Samsung Digital Presenter ..11 Panoramica del pannello di visualizzazione di Samsung Digital Presenter ..12...
  • Page 172 ...............37 Requisiti di sistema .................37 Collegamento dell’ SDP ................38 Installazione del programma ..............39 ..............43 Schermata del Viewer SDP..............43 Pulsanti di controllo del Viewer SDP ............46 Cattura/Salvataggio/Uscita delle immagini..........49 Salvataggio rapido e configurazione ............52 Rotazione dell'immagine .................52 Risoluzione dei problemi .............53...

  • Page 173: Requisiti Di Sistema

    • il driver USB • il programma Samsung Digital Presenter Per controllare il Samsung Digital Presenter dal PC, nonché per salvare le immagini nel disco rigido del computer oppure per stamparle, è necessario collegare il Samsung Digital Presenter al PC mediante interfaccia USB; installare quindi il driver USB e il programma Samsung Digital Presenter utilizzando il CD in dotazione.

  • Page 174: Installazione Del Software

    Installazione del software Per installare il software, eseguire le operazioni descritte di seguito. 1. Collegare il Samsung Digital Presenter al PC utilizzando il cavo USB. Vedere la pagina corrente. 2. Installare il driver USB. Vedere la pagina 5. 3. Installare il programma di controllo del Samsung Digital Presenter. Vedere la pagina 7.

  • Page 175: Installazione Del Driver Usb

    Installazione del driver USB 1. Viene visualizzata la finestra di dialogo Configurazione guidata nuovo hardware. (Nel caso di Windows XP) 2. Selezionare la casella Installa da un elenco o percorso specifico (per utenti esperti) e fare clic su Avanti. (Nel caso di Windows XP) ✔...
  • Page 176 3. Inserire il CD del programma SAMSUNG nell'unità CD-ROM, selezionare le caselle Unità CD-ROM e Includi il seguente percorso nella ricerca, quindi digitare x:\ (dove x sta per la lettera dell'unità CD-ROM). Fare clic su Avanti. 4. Fare clic su Fine. Il driver USB viene installato.

  • Page 177: Installazione Del Programma Samsung Digital Presenter

    Installazione del programma Samsung Digital Presenter 1. Inserire il CD del programma Samsung Digital Presenter nell'unità CD-ROM. Il programma d'installazione è a esecuzione automatica. Selezionare la lingua inglese (ENGLISH). Fare clic su Avanti. 2. Viene visualizzata la finestra della procedura di installazione guidata. Fare clic su Avanti.
  • Page 178 AVI Capture nel menu [Start]. 6. Al termine dell'installazione del software Samsung Digital Presenter, l'icona Samsung Digital Presenter viene visualizzata nel menu [Start] e sulla scrivania di Windows, mentre nel menu [Start] appare un collegamento rapido con il Software...

  • Page 179: Suggerimenti Per L'installazione

    Suggerimenti per l'installazione Come posso sapere se la porta USB del mio computer è abilitata? 1. Spiegheremo la procedura facendo riferimento a Windows XP. Nelle altre versioni di Windows, individuare da soli il componente Gestione periferiche. 2. Selezionare Start Sistema Gestione periferiche.

  • Page 180: Come Faccio A Rimuovere Il Driver Usb E Il Programma Samsung Digital Presenter

    Come faccio a rimuovere il driver USB e il programma Samsung Digital Presenter? Driver USB: 1. Spiegheremo la procedura facendo riferimento a Windows XP. Nelle altre versioni di Windows, individuare da soli il componente Gestione periferiche. 2. Selezionare Start Periferiche di sistema Gestione.
  • Page 181 Programmi SDP USB Viewer 3. Si aprono il pannello di visualizzazione e il pannello di controllo di Samsung Digital Presenter. 4. Lo stato USB corrente (modalità USB 2.0 oppure USB 1.1) è riportato nella barra del titolo del pannello di controllo. Le immagini provenienti da Samsung Digital Presenter vengono visualizzate nella finestra del pannello di visualizzazione.
  • Page 182 Area di visualizzazione In quest'area è possibile visualizzare le immagini provenienti dal Presenter. Quando si regola l'immagine utilizzando il pannello di controllo del Samsung Digital Presenter, oppure il telecomando, le modifiche apportate possono essere visualizzate in quest'area.
  • Page 183 • Descrizione dei pulsanti del pannello di visualizzazione (invisibili nella modalità FULL). I pulsanti servono per selezionare il formato dell'immagine in ingresso. QUAR: formato immagine 256 x 192, finestra normale del pannello di visualizzazione HALF: formato immagine 512 x 384, finestra normale del pannello di visualizzazione Premere il tasto [Esc] per ritornare alla modalità...
  • Page 184 Option Dialog (Finestra di dialogo Opzioni) 1. Current Q-SAVE folder path (USB 2.0 only) (Percorso cartella Q-SAVE corrente - solo per USB 2.0) È possibile modificare la cartella Q-SAVE in cui salvare le immagini quando si preme il pulsante Q-SAVE oppure il tasto [F2]. (Per informazioni su Q-SAVE, vedere la pagina 23.) 2.

  • Page 185: Samsung Digital Presenter

    Con il programma Samsung Digital Presenter è possibile controllare e regolare le immagini visualizzate dal Presenter. È inoltre possibile salvare le immagini come file grafici e stamparle per mezzo della stampante collegata al PC. Uso del pannello di controllo di Samsung Digital Presenter 1.
  • Page 186 Pulsante di commutazione Pannello di controllo (Minipannello di controllo Nella modalità FULL è possibile passare dal pannello di controllo al minipannello di controllo. Pulsante HALF (invisibile nel pannello di controllo standard) Questo pulsante viene visualizzato quando si attiva la modalità FULL del pannello di controllo.
  • Page 187 LAMP: serve per accendere o spegnere la lampada. NEGA/POSI: Commuta fra negativo e positivo. Rot. (Rotate): serve per ruotare l'immagine di 90°/180°/270°/0°. Le immagini del pannello di visualizzazione non subiscono modifiche.(Solo per il modello DXA) Aper. (Aperture): attiva/disattiva la modalità Aperture. (Modalità TEXT/IMAGE) Fz.
  • Page 188 Il pulsante DIGITAL FUNCTION/PRESET interagisce con il tasto numerico (1~8). (Per ulteriori informazioni, consultare il manuale d'uso del Samsung Digital Presenter.) I-sav (Image Save) /I-rcl (Image Recall): • Salva l'immagine proiettata nella memoria dell'unità. • Richiama l'immagine dalla memoria. Per salvare/richiamare l'immagine, premere il pulsante I-sav/I-rcl e specificare la posizione nella memoria entro 5 secondi, utilizzando i tasti numerici da 1 a 8.(Solo per il modello DXA)
  • Page 189 È possibile salvare l'immagine contenuta nel pannello di visualizzazione come file grafico in formato BMP o JPEG. Eseguire le operazioni descritte di seguito. 1. Il pannello di visualizzazione del Samsung Digital Presenter visualizza l'immagine presentata in quel momento dal Samsung Digital Presenter.
  • Page 190 Stampa delle immagini 1. Al termine dell'acquisizione, il pulsante Print diventa disponibile. Fare clic sul pulsante Print; viene visualizzata la finestra di dialogo Imposta pagina. 2. Selezionare il formato della carta, la posizione per la stampa, il formato di stampa, l'orientamento ecc.
  • Page 191 3. Selezionare le opzioni di stampa, quindi fare clic su OK per avviare la stampa. 4. Al termine della stampa, fare clic sul pulsante Release per disattivare la modalità di acquisizione. Se non si disattiva la modalità di acquisizione, il pannello di visualizzazione continua ad essere occupato dall'immagine acquisita.
  • Page 192 Il minipannello di controllo viene utilizzato per evitare di nascondere l'immagine nella modalità FULL. Il minipannello contiene le funzioni principali del pannello di controllo. Per passare al pannello di controllo, premere il pulsante Wide/Tele/AWC: vedere la pagina 16. Capture Image/Save/Print: vedere la pagina 19. DIP: vedere la pagina 24.
  • Page 193 (Il percorso predefinito corrisponde a quello in cui è stato installato il programma Samsung Digital Presenter + QuickCap.) Come eseguire un salvataggio rapido (Q-SAVE) 1. Quando l'immagine chiusa appare nel pannello di visualizzazione, fare clic sul pulsante Q-SAVE oppure premere il tasto [F2] per eseguire un salvataggio rapido.
  • Page 194 L'elaborazione DIP produce effetti impressionistici su una selezione visualizzando i pixel e individuando ed evidenziando il contrasto dell'immagine. L'immagine originale del Presenter non subisce modifiche. L'immagine DIP viene trasformata solo nel PC. L'opzione DIP è disponibile solo nella modalità USB 2.0. Uso della funzione DIP per gli effetti digitali 1.
  • Page 195 1) Default: l'immagine originale (colori RGB). [Utilizzo: visualizza l'immagine originale proveniente dal Digital Presenter.] 2) Grayscale: l'immagine a colori RGB viene convertita in una scala dei grigi. [Utilizzo: serve per aumentare la leggibilità dell'immagine.] 3) Histogram: il programma visualizza un istogramma in alto a sinistra. Questo effetto è...
  • Page 196 7) Image Rotation: questa funzione consente di ruotare l'intera immagine. L'utente può ruotare agevolmente l'immagine (da –180_ a +180 gradi) per mezzo del mouse o dei tasti [ ], [ ] L'immagine potrebbe non essere visibile completamente in quanto la rotazione avviene al centro. [Utilizzo: serve per ruotare un'immagine da -180 a +180 gradi per la visualizzazione o il salvataggio.] 8) Emboss: fa apparire la selezione in rilievo o stampigliata convertendo il colore di...
  • Page 197 (pagina 14) tranne che per quanto riguarda la funzione TWAIN. ✔ Nota: • Con il driver TWAIN del Samsung Digital Presenter è possibile acquisire e sottoporre a scansione immagini ad alta risoluzione (1024 x 768) nella modalità di anteprima HALF.
  • Page 198 1 Le immagini provenienti dal Presenter vengono riportate nel pannello di visualizzazione. Selezionare il formato desiderato per la scansione TWAIN. (Formato predefinito: modalità HALF nel pannello di visualizzazione) 2 Premere il pulsante Capture per effettuare la scansione nel programma applicativo. 3 Al termine dell'operazione, il pulsante TWAIN Scan diventa disponibile.
  • Page 199 Tasti Descrizione Note [Alt+Invio] Imposta la modalità SCREEN FULL della finestra [Durante la visualizzazione] Ritorna alla modalità del formato HALF [ESC] [Durante l'acquisizione] Annulla l'acquisizione dell'immagine L'utente può specificare il percorso di archiviazione delle immagine sottoposte a salvataggio rapido (Q- SAVE).(Vedere la pagina 23.)Quando si attiva la [F2] funzione Q-SAVE, le altre funzioni sono...
  • Page 200 1. Verificare che il Samsung Digital Presenter sia collegato al computer e che entrambi siano accesi. 2. Selezionare e fare clic su [Start] [Programmi] [SDP USB Viewer] [SDP AVI Capture]. 3. Il programma AVI Capture è disponibile nella modalità USB 2.0 (Windows...
  • Page 201 ✔ Avvertenza : • Se il file system del PC è del tipo FAT 32, la dimensione massima di un singolo file è di 4 GB. Controllare il file system di Windows nella finestra di dialogo Proprietà volume. Per acquisire più di 4 GB su un singolo file è necessario formattare o convertire il file system.
  • Page 202 4. Uso del programma SDP AVI Capture (1) Capture Time Limits (Limitazioni tempo di acquisizione) L'utente può impostare dei limiti temporali per l'acquisizione di un file AVI durante un periodo prefissato di un minuto. Il programma mostra lo spazio necessario sul disco rigido sulla base approssimativa della modalità...
  • Page 203 (3) Status (Stato dell'acquisizione) Una volta avviata la registrazione, la spia di stato si accende in rosso e il tempo di acquisizione viene visualizzato sotto la spia. (4) Flip Image Vertical (Capovolgimento immagine in verticale) A seconda della posizione dell'obiettivo del Digital Presenter, è possibile capovolgere le immagini in anteprima.
  • Page 204 (9) Pulsante Stop Il pulsante Stop diventa attivo dopo l'avvio della procedura di acquisizione. Per salvare il file AVI in modo sicuro, fare clic sul pulsante Stop. (10) Pulsante Exit Chiude il programma AVI Capture. ✔ Avvertenza: 1. Durante la procedura di acquisizione, non spegnere il Presenter e non staccare il cavo USB dal PC.
  • Page 205 Sintomo Soluzione Non è possibile lanciare il Si è verificato un errore di comunicazione fra il Samsung Digital Presenter e il computer. Chiudere il programma programma Samsung Samsung Digital Presenter ed eseguire le seguenti Digital Presenter operazioni: • Disinserire e inserire di nuovo il cavo USB.
  • Page 206 Sintomo Soluzione Viene visualizzato il In casi come questo, il sistema opera nella modalità USB 1.1. • Verificare che la funzione USB 2.0 sia attivata in CMOS. seguente messaggio di • Scaricare e installare i patch USB di Microsoft (KB822603). errore (Windows XP): •...
  • Page 207 • PowerPC G3 da 400 MHz o superiore (USB 2.0: si consiglia un PowerPC G4 da 800 MHz o superiore) • Mac OS 10.2 o superiore • Minimo 64 MB di RAM, si consigliano 128 MB • Porta compatibile con USB 1.1 o USB 2.0 (si consiglia USB 2.0) •...
  • Page 208 1. Verificare che il Samsung Digital Presenter e il computer siano entrambi accesi. 2. Inserire un'estremità del cavo USB nella porta USB del Samsung Digital Presenter. 3. Inserire l'altra estremità nella porta USB del computer. ✔ AVVERTENZE : Nel caso di un Macintosh installato con USB 2.0, la porta USB sul retro del sistema è...
  • Page 209 Dopo aver inserito il CD, fare doppio clic sull'icona programma seguente per lanciare l'esecuzione. Quando viene visualizzata la schermata precedente, fare clic sul pulsante "Continue". L’installazione non può proseguire se la versione del sistema operativo installata è precedente alla 10.2.
  • Page 210 Dopo aver letto le informazioni, fare clic sul pulsante "Continue". Dopo aver letto le informazioni sul copyright, fare clic sul pulsante "Agree" (se si accettano i termini).
  • Page 211 Selezionare l’hard disk in cui verrà installato il software. Nel caso di sistemi con più hard disk, verrà visualizzato quello in cui è possibile installare il software. Fare clic sull'hard disk per selezionarlo, quindi premere il pulsante "Continue".
  • Page 212 Al termine dell’installazione del software, fare clic su "Close" per uscire dal programma di installazione. Il software “SDP Viewer” viene installato nella cartella "Applications" (Programmi) dell’hard disk selezionato.
  • Page 213 1. Regolazione delle dimensioni dell'immagine Queste opzioni servono per regolare le dimensioni dell’immagine in ingresso. In base alla selezione dell’utente, la dimensione dell’immagine verrà impostata su 1024x768, 512x384 oppure 256x192. Visualizza l’immagine nel formato 1024x768. Visualizza l’immagine nel formato 512x384. Visualizza l’immagine nel formato 256x192.
  • Page 214 Quando le dimensioni dell’immagine superano quelle dell’area di visualizzazione della finestra, l’immagine viene adattata all’area di visualizzazione. Se si preme di nuovo questo pulsante, l’immagine viene visualizzata nel formato originale, ma alcune parti potrebbero rimanere nascoste. Se l’utente ingrandisce la dimensione della finestra, viene visualizzata l'intera immagine indipendentemente dalla modalità...
  • Page 215 4. Cattura Salva un’immagine in ingresso proveniente da un apparecchio come file d’immagine. Salvataggio rapido dell’immagine: quando si preme questo pulsante, l’immagine corrente viene salvata nella cartella specificata nel menu di configurazione. Se la dimensione della visualizzazione corrente non corrisponde alla dimensione totale dell’immagine in corso di visualizzazione, la funzione Cattura la salva nella dimensione totale.
  • Page 216 Utilizzando il programma Samsung Digital Visual Presenter, l’utente può modificare un’immagine in ingresso controllando il Digital Presenter. 1. Cursore di controllo immagine Con il cursore di controllo l’utente può controllare lo zoom, la messa a fuoco e la luminosità e il colore dello schermo.
  • Page 217 Luminosità: attiva il controllo della luminosità dell’immagine (apertura del diaframma) Rosso: regola il colore dello schermo (rosso). Blu: regola il colore dello schermo (blu). 2. Regolazione dell’immagine Esegue la regolazione automatica dei colori. Quando premuto, alterna fra la modalità immagine e quella testo. Esegue la messa a fuoco automatica.
  • Page 218 Quando premuto, la frequenza immagini del Digital Visual Presenter si alterna fra 60 Hz e 75 Hz. Le immagini trasmesse tramite USB non sono influenzate da questa modifica. Quando premuto, la funzione di blocco viene attivata o disattivata in sequenza. Le immagini trasmesse tramite USB non sono influenzate da questa modifica.
  • Page 219 Le immagini nel formato corrente possono essere acquisite e salvate nei formati JPG, TIFF o PNG sull’hard disk di un computer Macintosh e quindi inviate a una stampante. 1. Cattura di immagini Quando le immagini del Digital Visual Presenter vengono trasmesse all’area di visualizzazione, premere il pulsante Cattura ( Selezionare un formato di cattura nella finestra di dialogo.
  • Page 220 2. Salvataggio delle immagini Per salvare un’immagine catturata, premere il pulsante "Save image…". Dopo aver specificato un nome di file e un formato di salvataggio, premere il pulsante "Save" per salvare l’immagine.
  • Page 221 3. Uscita immagini Premere il pulsante "Print" nella finestra di cattura; viene visualizzata la finestra di dialogo di stampa. Il contenuto della finestra di dialogo varia a seconda del tipo di stampante. La configurazione di stampa dettagliata, compresi il tipo di carta e il metodo di stampa, viene impostata in base al driver di stampa.
  • Page 222 Quando un’immagine viene visualizzata nel Digital Visual Presenter, l’utente può salvarla rapidamente premendo il tasto di collegamento rapido "Ctrl-K". Nella modalità di salvataggio rapido, l’immagine viene salvata nel formato 1024x768. Il percorso e il formato di salvataggio di un’immagine possono essere specificati nel menu di configurazione.
  • Page 223 Sintomo Soluzione Il Viewer SDP non Per eseguire il Viewer SDP, il Digital Visual funziona Presenter deve essere collegato a un Macintosh. In aggiunta, il Digital Visual Presenter deve essere acceso. Controllare la connessione USB e l’alimentazione del Digital Visual Presenter. Il dispositivo opera nella Per operare nella modalità...
  • Page 225 Guía del usuario del software Samsung Digital Presenter...
  • Page 227 Consejos de instalación ................9 ¿Cómo puedo determinar si el puerto USB de mi ordenador está ..activado? ..................9 ¿Cómo quito el controlador USB y el programa Samsung Digital Presenter? .10 Ejecución del programa Samsung Digital Presenter ..11 Introducción del panel de visualización de Samsung Digital Presenter....12 Introducción del panel de control de Samsung Digital Presenter ..15...
  • Page 228 ................37 Requisitos del sistema ................37 Conexión del SDP ...................38 Instalación del programa .................39 ................43 Pantalla del visor SDP................43 Botones de control del visor SDP............46 Capturar, guardar y producir imágenes...........49 Guardar y configurar rápidamente ............52 Rotación de la imagen................52 Solución de problemas .....53...
  • Page 229 • Controlador de USB • Programa Samsung Digital Presenter Para controlar Samsung Digital Presenter en el ordenador, guarde las imágenes en su disco duro o imprímalas debe conectar Samsung Digital Presenter al ordenador mediante la interfaz USB y después instalar el controlador de USB y el programa Samsung Digital Presenter utilizando el CD del programa suministrado.
  • Page 230 Siga las instrucciones inferiores para completar la instalación: 1. Asegúrese de que Samsung Digital Presenter y el ordenador estén encendidos. 2. Conecte un extremo del cable USB al puerto USB de Samsung Digital Presenter. 3. Conecte el otro extremo en el puerto USB del ordenador.
  • Page 231 1. Aparece el cuadro de diálogo Asistente para agregar nuevo hardware. (Para Windows XP) 2. Seleccione Instalar desde una lista o ubicación específica (Avanzado) y haga clic en Siguiente. (Para Windows XP) ✔ .Nota: En Windows 98, quizá solicite el CD original de Windows 98.
  • Page 232 3. Inserte el CD del programa de SAMSUNG en la unidad de CD-ROM y active la casilla Unidades de CD-ROM y la casilla Incluir esta ubicación en la búsqueda, después escriba x:\ (siendo x la letra de la unidad para la unidad de CD-ROM).
  • Page 233 1. Inserte el CD del programa Samsung Digital Presenter en una unidad de CD-ROM y se ejecutará automáticamente el programa de instalación. Después seleccione ENGLISH. Haga clic en Next. 2. Aparecerá la ventana del asistente InstallShield. Haga clic en Next.
  • Page 234 AVI Capture en el menú [Start]. 6. Tras haber instalado correctamente el software Samsung Digital Presenter, podrá ver el icono Samsung Digital Presenter en el menú [Start] y en el escritorio y el acceso directo Software manual en el menú [Start].
  • Page 235 ¿Cómo puedo determinar si el puerto USB de mi ordenador está activado? 1. Lo explicaremos con Windows XP. Busque el Administrador de dispositivos en otra versión de Windows. 2. Seleccione Inicio Sistema Administrador de dispositivos 3. Si ve controladores de host USB y un hub raíz USB, la interfaz de USB estará correctamente activada.
  • Page 236 2. Seleccione InicioÆ Sistema Æ Administrador de dispositivos 3. Haga clic en el icono más (+) frente a Dispositivo de imágenes. 4. Desde los elementos del Dispositivo de imágenes, seleccione Samsung Digital Presenter SDP, y haga clic en Quitar. En el cuadro de diálogo Confirmar la eliminación del dispositivo, haga clic en Aceptar.
  • Page 237 Programa SDP USB Viewer 3. Se abrirá el panel de visualización y el panel de control de Samsung Digital Presenter. 4. El estado de USB actual (modo USB 2.0 o USB 1.1) aparece escrito en la barra de título del panel de control. Las imágenes de Samsung Digital Presenter aparecerán en la ventana del panel de visualización.
  • Page 238 Puede ver las imágenes presentadas desde el programa en esta zona de visualización. Cuando ajusta la imagen al utilizar el mando a distancia o el panel de control de Samsung Digital Presenter, puede ver el resultado aplicado en esta zona.
  • Page 239 • Descripción del botón View Panel (no está visible en el modo FULL). Permite seleccionar el tamaño de la imagen de entrada. QUAR: tamaño de imagen 256 x 192, ventana View Panel normal HALF: tamaño de imagen 512 x 384, ventana View Panel normal. Pulse la tecla [Esc] si desea volver al modo HALF en el otro modo.
  • Page 240 Option Dialog 1. Ruta de la carpeta Q-SAVE actual (sólo USB 2.0) Puede cambiar la carpeta Q-SAVE para guardar imágenes cuando pulse el botón Q-SAVE o la tecla [F2]. (Para ver detalles sobre Q-SAVE, consulte la página 23). 2. Auto-Hide Mini Control Delay Puede ajustar el tiempo que desea ver el Mini Control Panel en el modo SCREEN FULL.
  • Page 241 Con el programa Samsung Digital Presenter, puede controlar y ajustar las imágenes presentadas desde el presentador. Asimismo, puede guardarlas como archivo gráfico e imprimirlas en la impresora conectada al ordenador. Utilización del panel de control de Samsung Digital Presenter 1. Puede controlar la captura, guardar e imprimir imágenes en el panel de control.
  • Page 242 Control Panel botón conmutador de Mini Control Panel En el modo FULL puede cambiar del Control Panel al Mini Control Panel. Botón HALF (no se ve en el Control Panel habitual). Este botón aparece cuando llama al Control Panel en el modo FULL. Hace que el programa vuelva a la ventana normal.
  • Page 243 LAMP: activa o desactiva la lámpara NEGA/POSI: Cambia a película negativa o positiva. Rot. (Girar): para girar la imagen 90° / 180° / 270° / 0° Las imágenes de View Panel no cambian.(Sólo para DXA) Aper. (Apertura): activa o desactiva el modo de apertura. (MODO TEXTO / MODO IMAGEN) Fz.
  • Page 244 El botón DIGITAL FUNCTION/PRESET interactúa con el botón de número (1~8). (Consulte el manual del usuario de Samsung Digital Presenter) I-sav (Guardar imagen) /I-rcl (Recuperar imagen): • Guarda la imagen proyectada en la memoria de esta unidad. • Recupera la imagen de la memoria.
  • Page 245 Puede guardar la imagen que aparece actualmente en View Panel como archivo gráfico de formato BMP o JPEG. Haga lo siguiente: 1. View Panel de Samsung Digital Presenter muestra la imagen presentada actualmente desde Samsung Digital Presenter. Cuando la imagen deseada aparece en View Panel, haga clic en el botón Capture.
  • Page 246 Impresión de imágenes 1. Una vez finalizada la captura, se activará el botón Print. Haga clic en el botón Print para que aparezca el cuadro de diálogo Page Setup. 2. Seleccione el tamaño del papel, la posición de impresión, el tamaño de impresión, la orientación, etc.
  • Page 247 3. Seleccione las opciones de impresión y haga clic en OK para iniciarla. 4. Cuando termine la impresión, pulse el botón Release para liberar el modo de captura. Si no libera el modo de captura, View Panel permanecerá ocupado con la imagen capturada. ✔...
  • Page 248 Mini Control Panel se utiliza para no ocultar la imagen en el modo FULL y se compone de funciones de teclas de Control Panel. Si desea utilizar Control Panel, pulse el botón Wide /Tele /AWC: consulte la página 16. Capture Image/ Save /Print: Consulte la página 19. DIP: consulte la página 24.
  • Page 249 Q-SAVE sólo está disponible en el modo USB 2.0. La ruta del archivo de imágenes puede configurarse en el cuadro de diálogo Option. (La ruta predeterminada se encuentra en el lugar de instalación del programa Samsung Digital Presenter + QuickCap).
  • Page 250 DIP produce un efecto impresionante en una selección mostrando píxeles y encontrando y resaltando el contraste en una imagen. La imagen original del presentador no cambia. La imagen de DIP se transforma sólo en el PC. DIP sólo está disponible en el modo USB 2.0. Utilización de DIP para efectos de imágenes digitales 1.
  • Page 251 1) Default: la imagen original (colores RGB) [Usos: muestra la imagen original de Digital Presenter]. 2) Grayscale: la imagen (colores RGB) cambia a escala de grises. [Usos: puede mejorar la lectura y legibilidad de la imagen]. 3) Histogram: el programa muestra el histograma en el lado superior izquierdo. Este efecto está...
  • Page 252 7) Image Rotation: este efecto permite girar una imagen entera. Puede girar la imagen fácilmente (–1808~1808) con el ratón o con las teclas [ ], [ ]. Quizá no vea toda la imagen porque está girada en el centro. [Usos: gira una imagen –180 ~ +180 grados para verla o guardarla]. 8) Emboss: hace que una selección aparezca elevada o estampada convirtiendo su color de relleno en gris y trazando los bordes con el color de relleno original.
  • Page 253 USB de Samsung Digital Presenter. 2. Instalación del controlador TWAIN de Samsung Digital Presenter • Consulte la página 7 para ver detalles de la instalación del programa Samsung Digital Presenter. • Si no ha instalado el controlador TWAIN en el programa Install Shield, debe instalarlo aparte.
  • Page 254 1. Las imágenes de un presentador aparecen en el View Panel. Seleccione el tamaño que desea escanear con TWAIN. (Tamaño predeterminado: modo HALF en View Panel) 2. Pulse el botón Capture para escanear en el programa de aplicación. 3. Al completar la captura, se activa el botón TWAIN Scan. Si hace clic en el botón, la imagen capturada se transferirá...
  • Page 255 Teclas Descripción Observación [Alt + Enter] Configura el modo SCREEN FULL de la ventana [Durante la visualización] Vuelve al modo de tamaño HALF [ESC] [Durante la captura] Libera la imagen de captura Puede especificar la ruta donde se guardarán las imágenes Q-SAVE.
  • Page 256 Digital Presenter (512 x 384 píxeles, 20 cuadros/seg) para un archivo AVI (sólo USB 2.0) 1. Asegúrese de que Samsung Digital Presenter esté conectado al ordenador y de que ambos estén encendidos. 2. Seleccione y haga clic en [Inicio]...
  • Page 257 ✔ Atención : • Si tiene el sistema de archivos FAT32 en el ordenador, el tamaño de cada archivo se limitará a un máximo de 4 GB. Compruebe el sistema de archivos de Windows en el cuadro de diálogo de propiedad de volumen. Debe formatear o convertir el sistema de archivos para capturar más de 4 GB en un solo archivo.
  • Page 258 4. Utilización del programa SDP AVI Capture (1) Límites de tiempo de captura Puede configurar límites de tiempo de captura para capturar un archivo AVI durante un periodo fijo por minuto. El programa mostrará el espacio en disco necesario aproximado en función del modo de compresión. ✔...
  • Page 259 (3) Estado de captura Una vez que ha iniciado la grabación, la lámpara de estado se encenderá en rojo y el tiempo de captura aparecerá bajo la lámpara de estado. (4) Voltear la imagen verticalmente Según la posición del objetivo del presentador digital, las imágenes de vista previa podrán invertirse.
  • Page 260 (9) Stop El botón Stop se activará cuando se establezca el proceso de captura y podrá guardar el archivo AVI con seguridad haciendo clic en este botón. (10) Salir Sale del programa de captura de AVI. ✔ Aviso: 1. Durante el proceso de captura, no apague el presentador ni quite el cable USB del ordenador.
  • Page 261 Síntoma Solución No se ejecuta el programa Existe un error de comunicación entre Samsung Digital Presenter y el ordenador. Salga del programa Samsung Samsung Digital Presenter Digital Presenter y haga lo siguiente: • Desenchufe el cable USB y vuelva a conectarlo.
  • Page 262 Síntoma Solución El siguiente mensaje de El sistema opera el modo USB 1.1 como en este caso. • La función USB 2.0 debe estar activada en CMOS. error (Windows XP): • Descargue e instale los parches USB de Microsoft USB. “HI-SPEED USB device is (KB822603) plugged in non-HI-SPEED...
  • Page 263 • Power PC G3 400 MHz o más (USB 2.0: se recomienda PowerPC G4 800 MHz o superior) • MacOS 10.2 o posterior • Al menos 64 MB de RAM o más; se recomienda 128 MB • Puerto compatible con USB 1.1 o USB 2.0 (se recomienda USB 2.0) •...
  • Page 264 1. Asegúrese de que Samsung Digital Presenter y el ordenador estén encendidos. 2. Conecte un extremo del cable USB al puerto USB de Samsung Digital Presenter. 3. Conecte el otro extremo en el puerto USB del ordenador. ✔ PRECAUCIÓN : Para un Macintosh instalado con USB 2.0, el puerto USB de la parte posterior del sistema es 2.0, pero el...
  • Page 265 Tras insertar el CD, haga doble clic en el siguiente icono del programa para ejecutarlo. Cuando aparezca la pantalla superior, haga clic en el botón "Continue". La instalación no proseguirá si la versión actual del SO es más antiguo que 10.2.
  • Page 266 Tras revisar la información, haga clic en el botón "Continue". Tras revisar la información de derechos de autor, haga clic en el botón "Agree" (si está de acuerdo).
  • Page 267 Seleccione el disco duro donde se instalará el software. Si hay varios discos duros disponibles en el sistema, aparecerá aquél donde se puede instalar el software. Selecciónelo haciendo clic en él y pulse el botón "Continue".
  • Page 268 Cuando termine la instalación del software, haga clic en "Close" para salir del programa de instalación. El software SDP Viewer se instala en la carpeta "Applications" en el disco duro seleccionado.
  • Page 269 1. Ajuste del tamaño de la imagen Ajusta el tamaño de una imagen de entrada. Según la selección del usuario, el tamaño de la imagen cambia a 1024x768, 512x384 o 256x192. Muestra la imagen 1024x768. Muestra la imagen 512x384. Muestra la imagen 256x192.
  • Page 270 Cuando el tamaño de una imagen es más grande que el de la zona de visualización de la ventana, la imagen se ajusta a la zona de visualización. Si se pulsa de nuevo, la imagen aparecerá en su tamaño original, pero quizá se oculte una parte.
  • Page 271 4. Capture Guarda una entrada de imagen desde un conjunto como un archivo de imagen. Quick image saving: cuando pulsa este botón, la imagen actual se guarda en la carpeta especificada en el menú de configuración. Si el tamaño de la visualización actual no es la misma que el tamaño total de la imagen que aparece, la función "Capture"...
  • Page 272 Con el programa del presentador visual digital de Samsung el usuario puede cambiar una imagen de entrada controlando el presentador visual. 1. Deslizador de control de imagen Con el deslizador de control, el usuario puede controlar el zoom, el color y el brillo de la pantalla de enfoque.
  • Page 273 Brightness: activa el control de brillo de la imagen (iris) Red: ajusta el color de la pantalla (rojo). Blue: ajusta el color de la pantalla (azul). 2. Image Adjustment Realiza el ajuste automático del color. Si se pulsa, alterna entre el modo de imagen y el modo de texto. Realiza el enfoque automático.
  • Page 274 Si se pulsa, la frecuencia de la imagen del presentador visual digital alterna entre 60 Hz y 75 Hz. Este cambio no afecta a las imágenes transmitidas mediante USB. Si se pulsa, la función de congelación se activa o se desactiva cada vez. Este cambio no afecta a las imágenes transmitidas mediante USB.
  • Page 275 Las imágenes con su formato actual pueden capturarse y guardarse en formato JPG, TIFF o PNG en un disco duro Macintosh e imprimirse. 1. Captura de imágenes Cuando las imágenes del presentador visual digital se transmitan a la zona de visualización, pulse el botón de captura ( Seleccione un tamaño de captura en el cuadro de diálogo.
  • Page 276 2. Guardar imágenes Para guardar una imagen capturada, pulse el botón "Save image…". Tras especificar un nombre de archivo y un formato para guardar la imagen, pulse el botón "Save" para guardarla.
  • Page 277 3. Salida de imagen Pulse el botón "Print" en la ventana de captura y aparecerá el cuadro de diálogo de impresión. El contenido del cuadro de diálogo puede diferir en función del tipo de impresora. La configuración detallada de la impresión, incluido el tipo de papel y el método de impresión se configuran conforme al controlador de la impresora.
  • Page 278 Cuando una imagen aparece en el presentador visual digital, el usuario puede guardarla rápidamente pulsando la tecla de acceso directo "Ctrl-K". La imagen se guarda en tamaño 1024x768 en el modo de guardar rápidamente. La ubicación y el formato en que una imagen se guardará puede especificarse en el menú...
  • Page 279 Síntoma Solución Si el visor SDP no se Para ejecutar el visor SDP, el presentador visual ejecuta digital debe estar conectado a un Macintosh. También debe haber encendido el presentador visual digital. Compruebe la conexión USB y si el presentador digital visual está...
  • Page 299 NEGA/POSI : NTSC/PAL:...
  • Page 336 I HEAD OFFICE: SAMSUNG TECHWIN CO., LTD I SAMSUNG OPTO-ELECTRONICS UK LTD (SOUK) 145-3 Sangdaewon 1-Dong, Jungwon-Gu, Samsung House,1000 Hillswood Drive Hillswood Business Sungnam, Kyungki-Do,Korea 462-703 Park Chertsey Surrey KT16OPS TEL : 82-31-740-8137~8141 TEL :44-(0)1932-45-5308 FAX :44-(0)1932-45-5325 FAX : 82-31-740-8145 I U.S.A OFFICE: SAMSUNG OPTO-ELECTRONICS AMERICA, INC.
