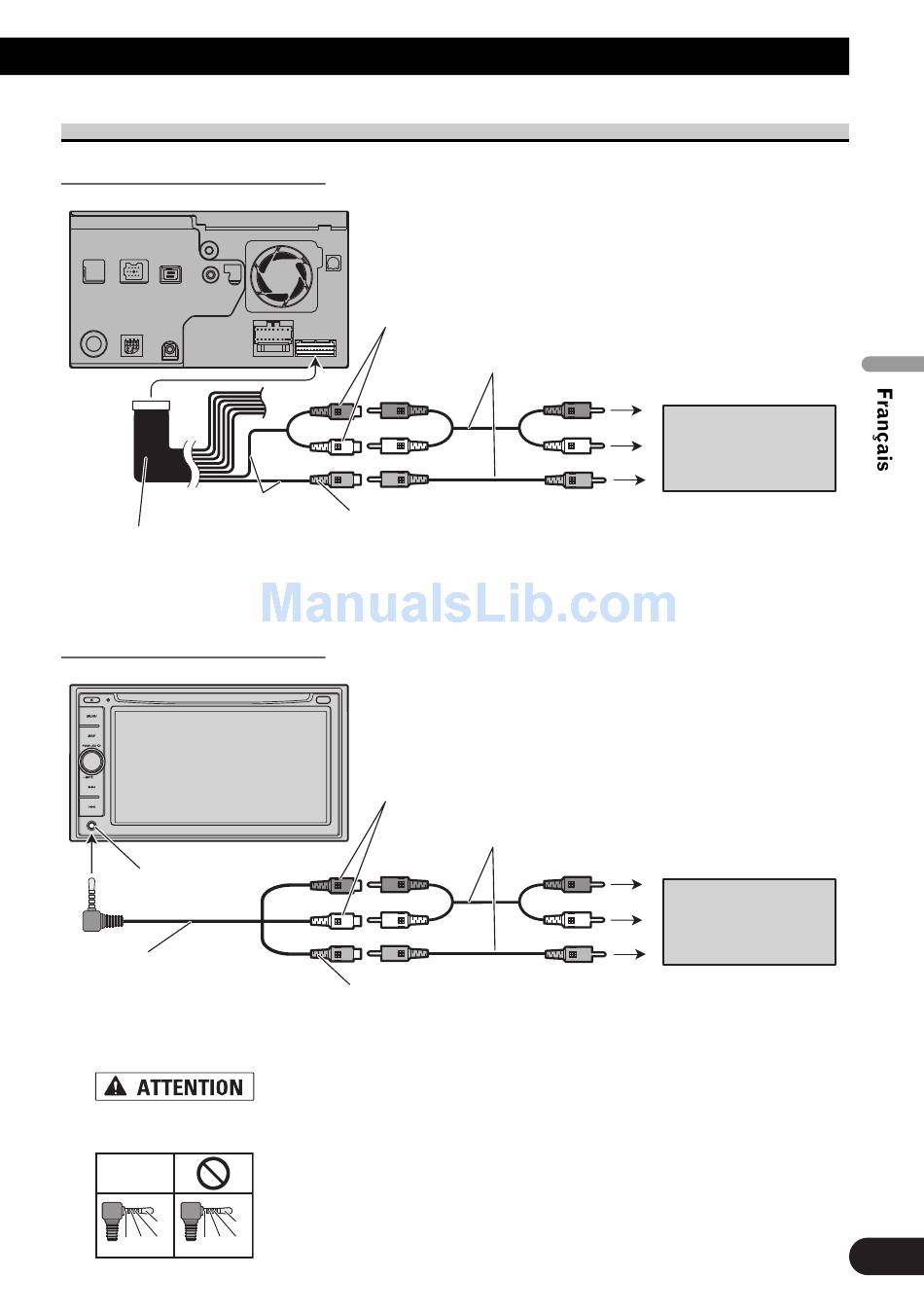

Branchement de l'appareil vidéo externe
Utilisation de l'entrée AV-1
Unité de navigation
Connecteur RCA
• Il est nécessaire de régler le paramètre "AV-1 Input" de "System" sur "Video" lorsque
vous branchez le composant vidéo externe. (Pour plus de détails, consultez le manuel de
fonctionnement.)
Utilisation de l'entrée AV-2
Unité de navigation
Mini jack
CD-RM10
(vendu séparément)
• Il est nécessaire de régler le paramètre "AV-2 Input" de "System" sur "Video" lorsque
vous branchez le composant vidéo externe. (Pour plus de détails, consultez le manuel de
fonctionnement.)
Veiller à utiliser un CD-RM10 (vendu séparément) pour le câblage. En cas d'utilisation d'autres
câbles, il se peut que la position du câblage diffère, entraînant des troubles de l'image et du son.
OK
L
G R G
V R
Rouge, blanc
(AUDIO INPUT)
10
20 cm
Jaune
(VIDEO INPUT)
Rouge, blanc
Jaune
L: Audio gauche (blanc)
R: Audio droite (Rouge)
V: Vidéo (Jaune)
L
G: Masse
V
Câbles à fiches Cinch (RCA)
(vendus séparément)
Aux sorties audio
A la sortie vidéo
Câble à fiche Cinch (RCA)
(vendu séparément)
Aux sorties audio
A la sortie vidéo
Appareil video
externe
(vendu séparément)
Appareil video
externe
(vendu séparément)
16
