Branchement du système

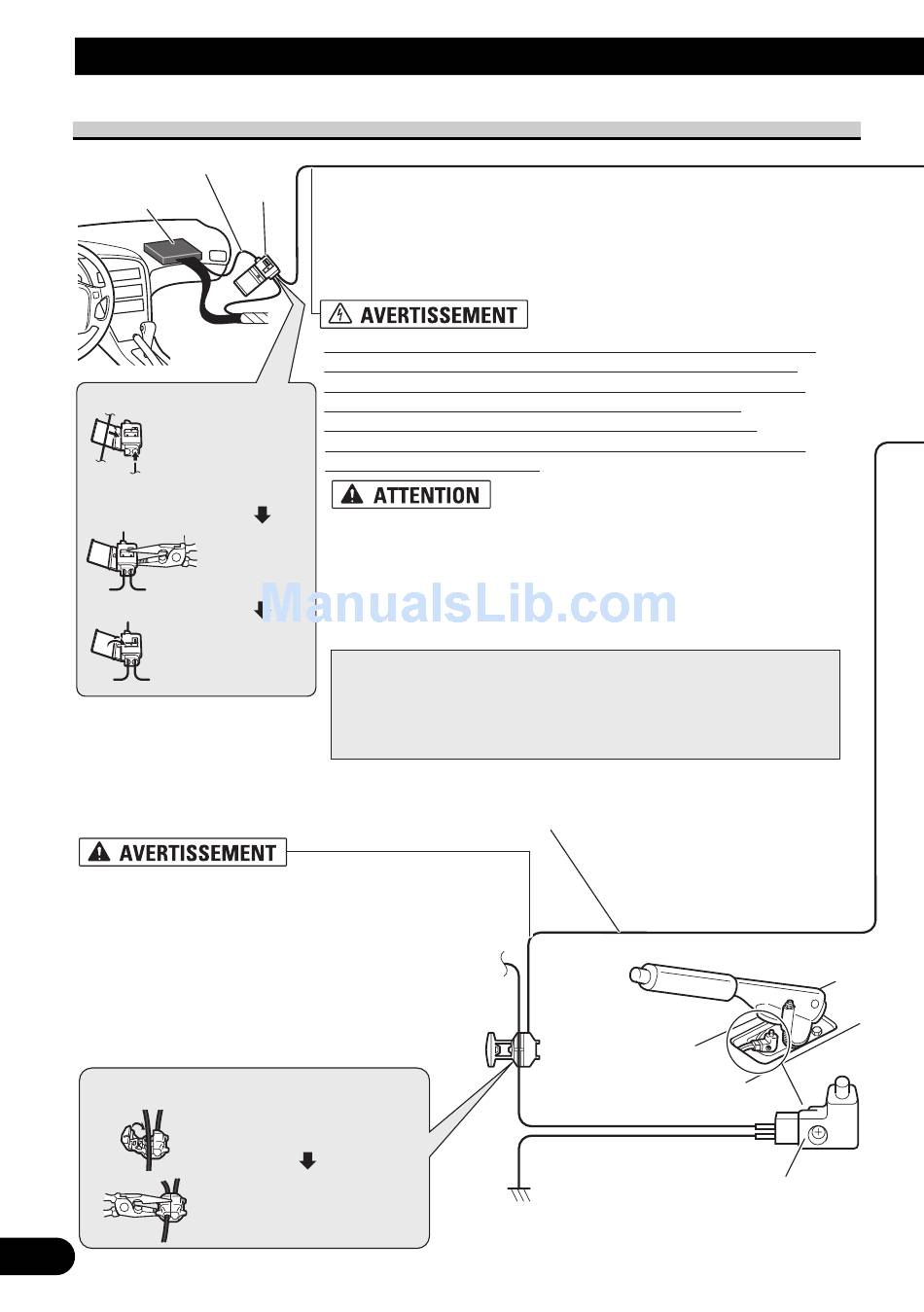

Branchement du cordon d'alimentation (2)

Conducteur de circuit de
détection de vitesse
Ordinateur de con-
trôle d'injection
Méthode de connexion
Passez le cordon-ral-
longe et le fil du circuit
de détection de vitesse
par ce trou.
Serrez fermement
avec une pince à
mâchoires pointues.
Fermez le couvercle.
Vert clair
Utilisé pour détecter l'état ON/OFF du frein à main. Ce conducteur doit être raccordé
sur l'alimentation du contacteur de frein à main. Si cette connexion est omise ou mal
faite, certaines fonctions du système de navigation ne seront pas utilisables.
LE FIL VERT CLAIR DU CONNECTEUR
D'ALIMENTATION EST CONCU POUR
DETECTER L'ETAT DE STATIONNEMENT ET
DOIT ETRE BRANCHE COTE ALIMENTATION
ELECTRIQUE DU CONTACTEUR DE FREIN A
MAIN. UNE CONNEXION OU UNE UTILISATION
INAPPROPRIÉES DE CE FIL PEUVENT ÉTRE
ILLÉGALES À L'ÉGARD DE LA LOI EN
VIGUEUR ET RISQUENT D'ENTRAÎNER DES
BLESSURES SÉRIEUSES OU DES DOMMAGES.
Méthode de connexion
Attachez le fil d'alimentation
du contacteur de frein à main.
Serrez fermement avec une
pince à mâchoires pointues.
11
Rose (CAR SPEED SIGNAL INPUT)
Connecteur
Le système de navigation est raccordé ici afin de détecter la distance
parcourue par le véhicule. Raccordez toujours le circuit de détection
de vitesse du véhicule ou le générateur d'impulsions de vitesse ND-
PG1, vendu séparément. Sans cette connexion, le risque d'erreur
d'affichage de la position augmente.
UNE CONNEXION INAPPROPRIEE RISQUE D'ENTRAINER
DES DOMMAGES SERIEUX OU DES BLESSURES DUES A
UN CHOC ELECTRIQUE, DES INTERFERENCES AVEC LE
FONCTIONNEMENT DU SYSTEME DE FREINAGE
ANTIBLOCAGE DU VEHICULE, AVEC LA BOITE DE
VITESSE AUTOMATIQUE ET AVEC LES INDICATIONS DU
COMPTEUR DE VITESSE.
• Nous vous recommandons vivement de vérifier que le câble
d'impulsions de vitesse est connecté pour plus de précision de la
navigation et de meilleures performances du système
d'interverrouillage.
• Si le câble d'impulsions de vitesse n'est pas disponible pour une
raison quelconque, il est recommandé d'utiliser le générateur
d'impulsions (ND-PG1).
Remarque :
La position du circuit de détection de vitesse et la position du
contacteur de frein à main diffèrent suivant le modèle de véhicule.
Pour plus de détails, consultez votre revendeur Pioneer agréé ou un
installateur professionnel.
Côté alimentation
Côté masse
Contacteur de frein à main
