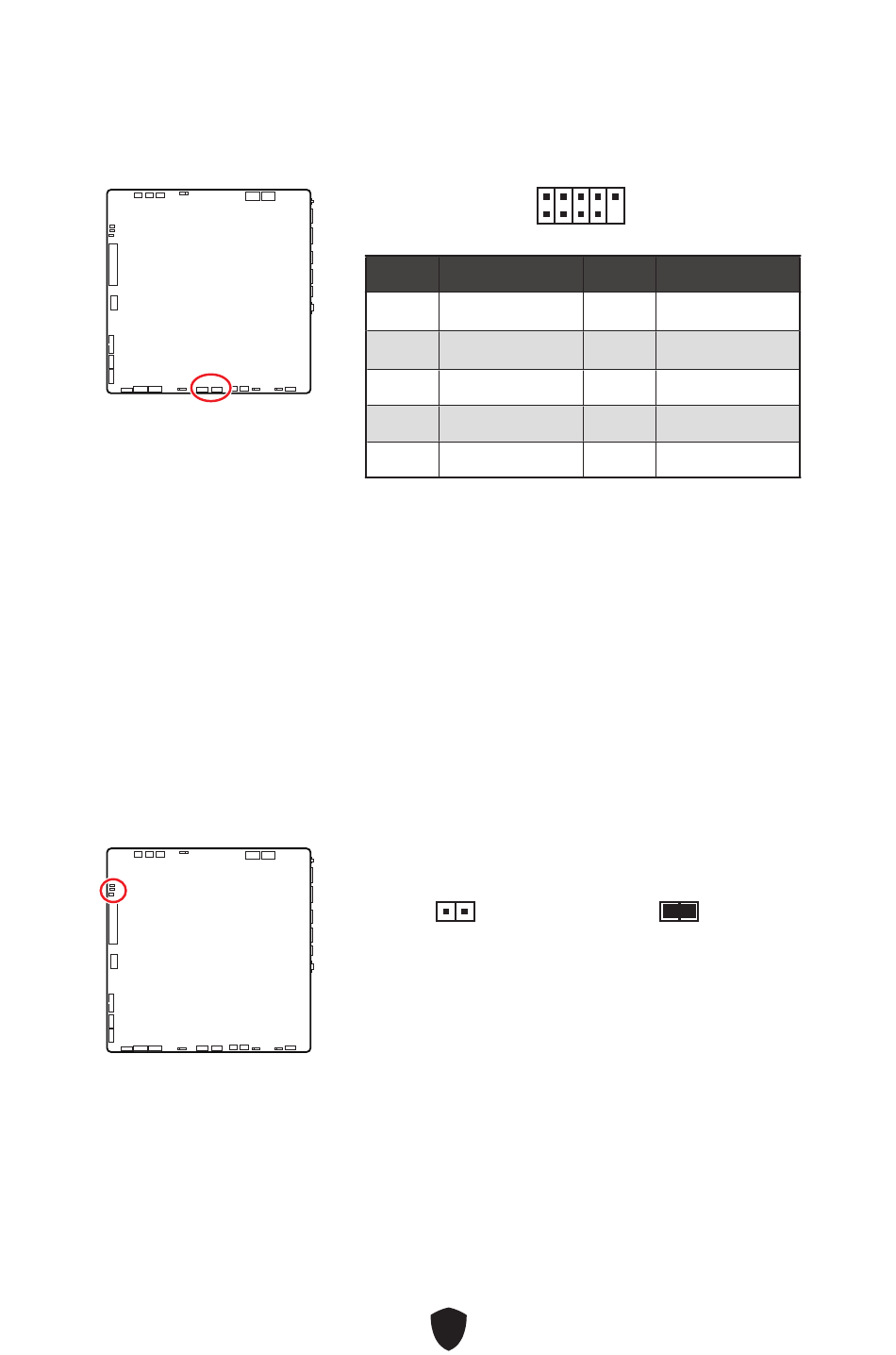

JUSB1~2: Разъемы USB 2.0
Данные разъемы предназначены для подключения портов USB 2.0 на передней
панели.
⚠
Внимание!
Помните, что во избежание повреждений, необходимо правильно подключать
∙
контакты VCC и земли.
∙ Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,
установите утилиту MSI Center.
JBAT1: Джампер очистки данных CMOS (Сброс BIOS)
На плате установлена CMOS память с питанием от батарейки для хранения данных
о конфигурации системы. Для сброса конфигурации системы (очистки данных
CMOS памяти), воспользуйтесь этим джампером.
Сброс настроек BIOS до значений по умолчанию
1. Выключите компьютер и отключите шнур питания.
2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1 в
течение 5-10 секунд.
3. Снимите джампер с контактов JBAT1.
4. Подключите шнур питания и включите компьютер.
Контакт Название сигнала
1 VCC
3 USB0-
5 USB0+
7 Ground
9 No Pin
Сохранение данных
(По умолчанию)
40
2 10
1 9
Контакт Название сигнала
2
4 USB1-
6 USB1+
8 Ground
10
Очистка данных/
Сброс BIOS
VCC
NC
