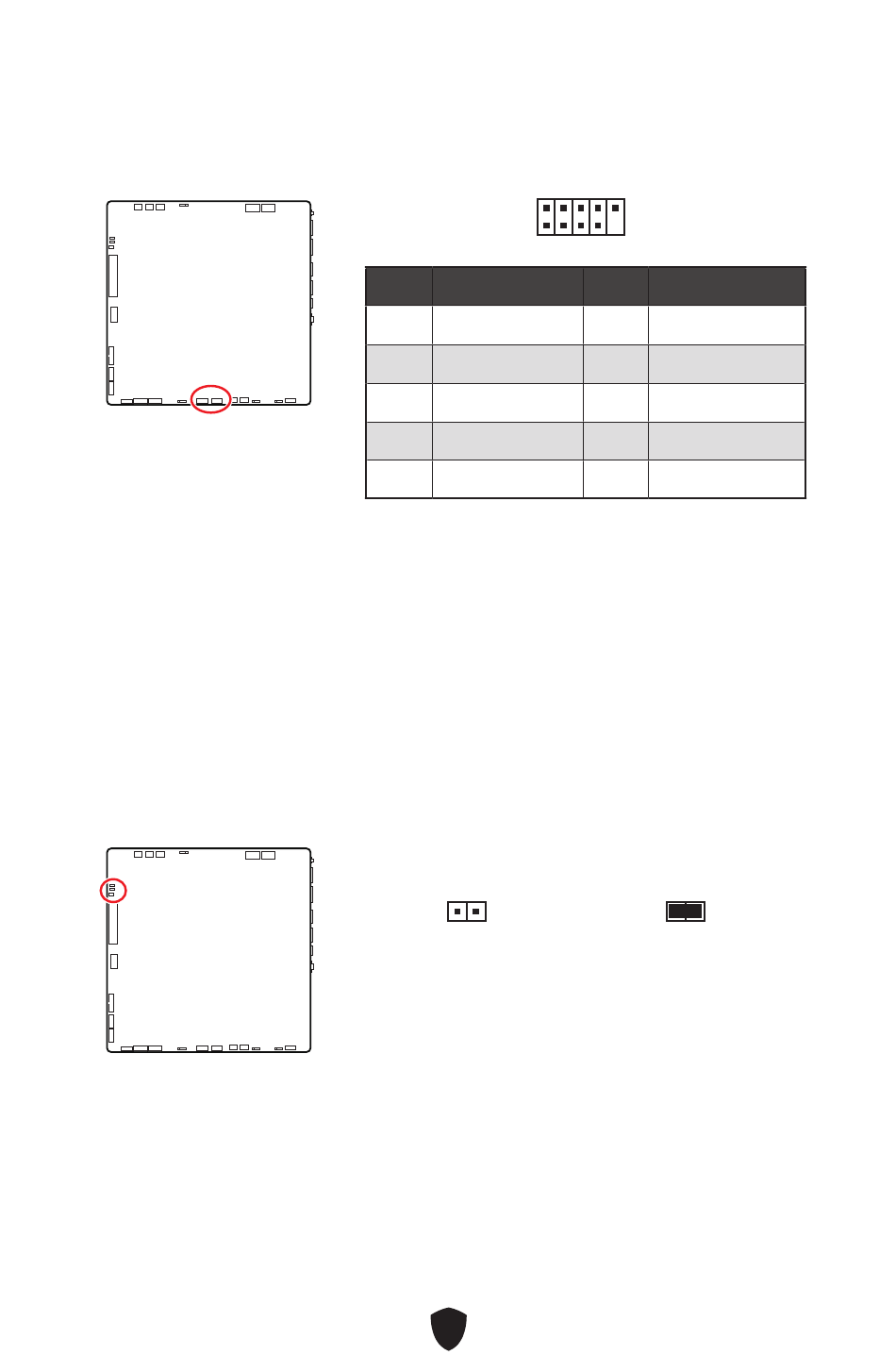

JUSB1~2 : Connecteurs USB 2.0

Ces connecteurs vous permettent de connecter les ports USB 2.0 sur le panneau
avant.
⚠
Important
∙ Notez que les broches VCC et Terre doivent être branchées correctement pour
éviter d'endommager la carte mère.
∙ Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez
installer l'utilitaire MSI Center.
JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)
Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située
sur la carte mère afin de conserver les données de configuration système. Si vous
souhaitez effacer la configuration du système, réglez le cavalier pour effacer la
mémoire CMOS.
Réinitialiser le BIOS aux valeurs par défaut
1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez le cordon d'alimentation et allumez l'ordinateur.
2
1
Broche Nom de signal
1 VCC
3 USB0-
5 USB0+
7 Ground
9 No Pin
Conserver
les données
(défaut)
40
10
9
Broche Nom de signal
2 VCC
4 USB1-
6 USB1+
8 Ground
10 NC
Effacer le CMOS/
Réinitialiser le BIOS
