Instructions d'installation
eo

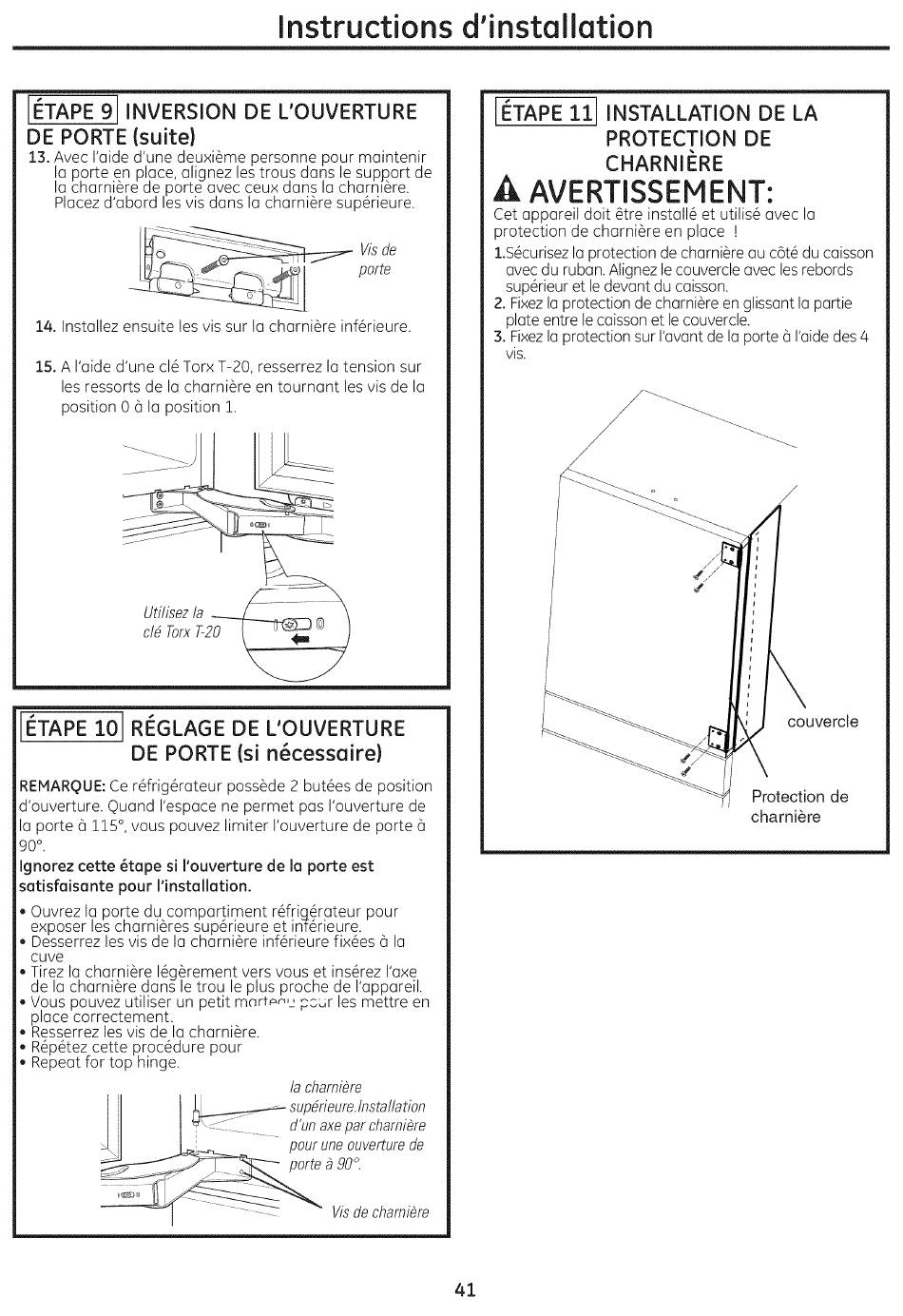

ETAPE 9| INVERSION DE L'OUVERTURE
DE PORTE (suite)
13. Avec l'aide d'une deuxieéme personne pour maintenir
la porte en place, alignez les trous dans le support de
la charniére de porte avec ceux dans fa charniere.
Placez d'abord les vis dans la charniére supérieure.
Vis de
porte
14. Installez ensuite les vis sur la charniére inférieure.
15. Al'aide d'une clé Torx T-20, resserrez la tension sur
les ressorts de la charniére en tournant les vis de la
position 0 a la position 1.
Utilisez la
clé Torx 7-20
ETAPE 10| REGLAGE DE L''OUVERTURE
DE PORTE (si nécessaire)
REMARQUE: Ce réfrigérateur posséde 2 butées de position
d'ouverture. Quand l'espace ne permet pas l'ouverture de
la porte 4 115°, vous pouvez limiter ouverture de porte a
90°.
ignorez cette étape si l'ouverture de la porte est
satisfaisante pour l'installation.
¢ Ouvrez Ia porte du compartiment réfrigérateur pour
exposer les charnieres supérieure et intérieure.
* Desserrez les vis de la charniére inférieure fixées a la
cuve
* Tirez la charniére légérement vers vous et insérez l'axe
de la charniére dans fe trou le plus proche de l'appareil.
e Vous pouvez utiliser un petit marteru ccur les mettre en
place correctement.
* Resserrez les vis de Ia charniére.
e Répétez cette procédure pour
¢ Repeat for top hinge.
la charniére
=~ supérieure. installation
__. dunaxe par charniere
~~ pour une ouverture de
porte a 90°.
oe Vis de charniére
41
eo
ETAPE 11) INSTALLATION DE LA
PROTECTION DE
CHARNIERE
A AVERTISSEMENT:
Cet appareil doit étre installé et utilisé avec la
protection de charniére en place | !
1.Sécurisez la protection de charniére au cdté du caisson
avec du ruban. Alignez le couvercie avec les rebords
supérieur et le devant du caisson.
2. Fixez la protection de charniére en glissant la partie
plate entre le caisson et le couvercle.
3. Fixez la protection sur 'avant de la porte a l'aide des 4
vis.
couvercle
Protection de
charniére
