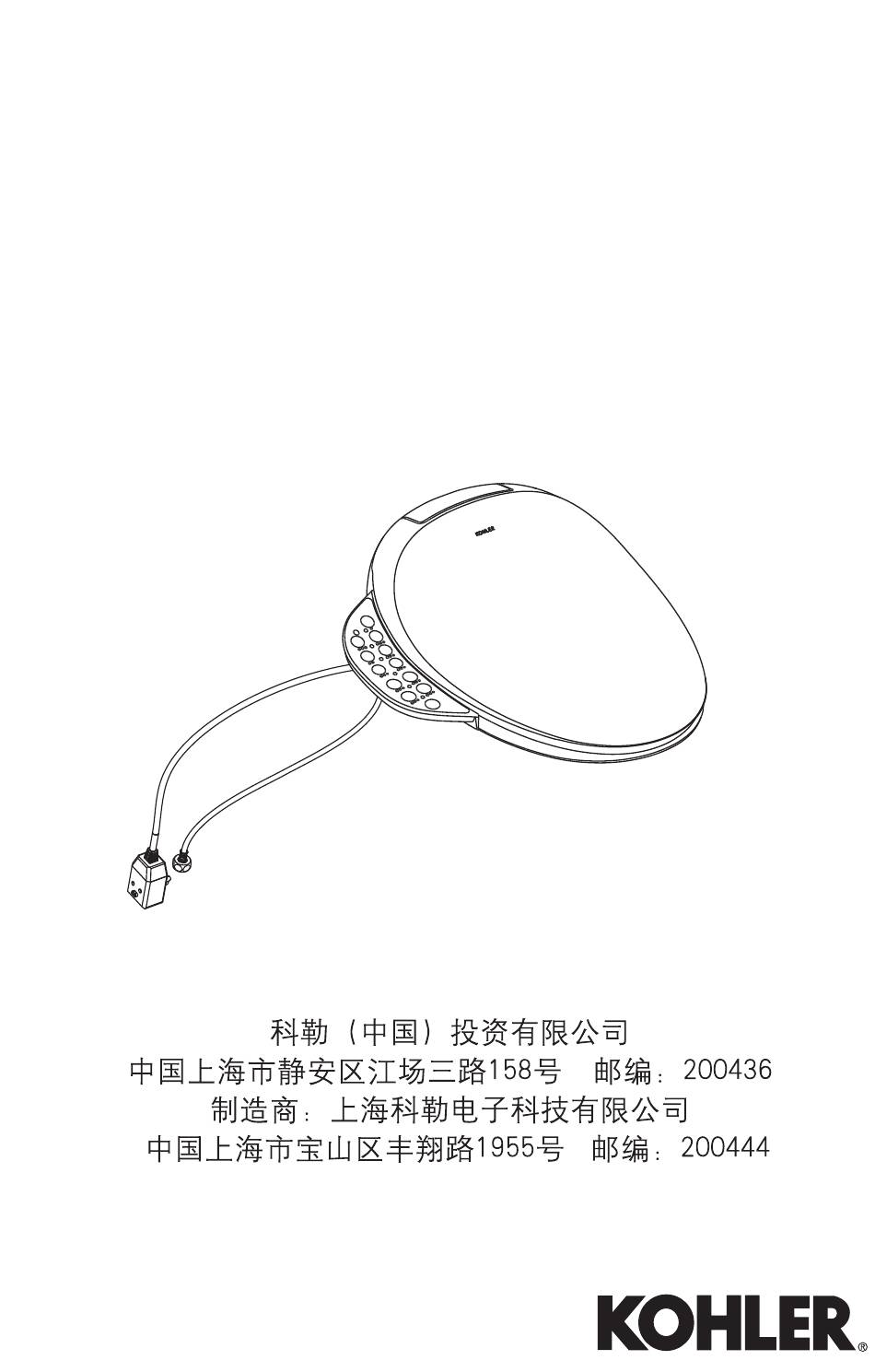

- Page 1 Installation Guide 安装说明 Smart Seat 清舒宝智能便盖 C3-500/K-31331T-HC-0 C3-510/K-31332T-HC-0 English page 2-8 中 文 页 码 9-15 1361650-T01-B...
- Page 2 Thank you for choosing a Kohler product. Kohler craftsmanship offers you a rare combination of proven performance and graceful sophistication that will satisfy you for years to come. The dependability and beauty of your Kohler product will surpass your highest expectations. We are very proud of our products here at Kohler and we know you will be too.
-
Page 3: Tools And Materials
When install the product in the room, a stop valve shall be installed in a close proximity. For emergency circumstances, the water inlet valve shall be stopped without using any tools; otherwise unexpected failure may cause the loss to the customer. Kohler Co. 1361650-T01-B... - Page 4 Flush the toilet to relieve any pressure from the water supply hoses. Place a container under the inlet valve to catch any residual water. Disconnect the water supply hose from the inlet valve. Remove the existing toilet seat. 1361650-T01-B Kohler Co.
-
Page 5: Install The Mounting Plate
Place mounting plate above seat installation hole. Insert each screw into washer, pay attention to washer direction: bending area close to installation holes goes upwards. Insert screws into mounting plate and toilet installation holes. Tighten nuts on each screw manually. Kohler Co. 1361650-T01-B... - Page 6 For other toilets: Instead of remove toilet cover, only loose nut to adjust cover position. Adjust cover and mounting plate position, when proper position gained, directly tighten the nut, do not worry the screw will be turned along. 1361650-T01-B Kohler Co.
-
Page 7: Connect The Water Supply
Note! Flush the water supply pipes completely to remove debris. The product is designed for tap water. Make sure not to use industrial water, sewage water, waste water and ocean water. Check water leak, adjust if necessary. Kohler Co. 1361650-T01-B... -
Page 8: Installation Checkout
1/3 from the front of the seat (sensor area). Proceed to the “Keypad and Panel Diagram” Section to test the various seat functions. 1361650-T01-B Kohler Co. - Page 9 谢谢您选择科勒公司 谢谢您选择科勒。科勒技术提供了可靠性能和优雅生活的结合，满足了 您未来几年的需求。科勒产品的美观和可靠性将满足您最挑剔的眼光。 我们为我们科勒的产品感到非常地自豪，相信您也会。 请花几分钟阅读一下这本用户手册，特别注意维护和清洗说明。 这本说明书中所有的信息基于最新公开的产品信息。在科勒，我们一贯 坚持改善我们产品的质量。我们保留在任何时候不通知的情况下改变产 品特性，包装或实用性的权利。 Kohler Co. 1361650-T01-B...
- Page 10 □ 触电，火灾或人身伤害的危险。本产品必须安全接地。只能连接到专 用的220V~, 50Hz, 10A带接地故障断路器或接地漏电保护器的电路中。 □ 触电或产品损伤的危险。不要把产品浸入水中。 □ 产品损伤的危险。在所有其他安装步骤结束之前不要插电源线插头。 □ 产品损伤的危险。不要把产品安装在水可能溅到的地方。 □ 遵守所有当地的管道和建筑标准。 □ 不要使用延长电线连接产品。 注意： □ 产品损伤的危险。不要把产品安装在过分潮湿的地方，在这种地方，水 汽可能凝聚在产品表面。请始终保持使用环境有足够的通风，以防止电 子组件的损坏。 □ 产品损坏或财产损失的危险。硬推、硬拉水管接头可能造成水渗漏。 □ 产品损坏的危险。不要在喷嘴上施加过大的力，否则产品可能损坏。 □ 产品损坏的危险。连接本产品进水管时要小心对正螺蚊，否则会损坏产 品进水口螺纹，造成漏水。 □ 最小进水压力0.07Mpa（动压） 最大进水压力0.74Mpa。 □ 只能连接到自来水的水源。 □ 如果产品长时间不用，请拔下插头并排干本机里的水。 □ 在安装本产品的同一房间中，需要在触手可及的位置安装一个进水角 阀，用于紧急情况下，无需借助工具即可切断本产品的进水水路；否 则本产品的意外故障可能会导致用户损失。 1361650-T01-B Kohler Co.
- Page 11 1. 适配座便盖尺寸要求及安装小贴示 140mm ＞20mm 70mm 460-490mm 370-390mm 2. 安装电路出口 警告：触电，火灾或人身伤害的危险。 220V~, 50Hz, 注意： 220V~, 50Hz, 10A 3. 准备 关闭座便器的供水系统。 冲洗座便器，释放来自供水管的压力。 在进水角阀下方放置一个容器装多余的水。 断开座便器进水角阀与供水管的连接。 移除现有的座圈。 Kohler Co. 1361650-T01-B...
- Page 12 2. 安装安装板 螺钉 螺母 注意：按照安装板上安装距离提示，选择合适的安装板。 在座便器安装孔上方放置安装板。 把螺钉分别插入垫圈内。 注意：一些座便器的底板孔内已经有螺纹，这种座便器不需要螺母。 对有螺纹孔的座便器： 把螺钉插入安装板和座便器安装孔内，移动垫圈，使之卡在安装板的 凹槽内，注意垫片方向：垫片近孔折弯处向上。 顺着螺纹轻轻地拧紧螺钉，不要拧得过紧，以便调整。 对其他座便器： 在座便器安装孔上方放置安装板。 把每个螺钉分别插入垫圈内，注意垫片方向：垫片近孔折弯处向上。 把螺钉插入安装板和座便器的安装孔内。 移动垫圈，使之置于安装板的凹槽内。 在每个螺钉上拧上螺母，用手拧紧螺母。 1361650-T01-B Kohler Co.
- Page 13 3. 安装座便盖 箭头1 以15° -25° 抬起座便盖，座便盖底部对正安装板，插进卡槽，释放座便 盖，当听到咔嚓声说明安装完成。 注意：安装板可能需要调节来完全地对准座便器相对位置。 对有螺纹孔的座便器： 要调节座便盖位置，如有必要可以移除座便盖，重新调节安装板的位 置。 一旦座便盖位置确定，移除座便盖，牢固的拧紧安装板。 重新安装座便盖。 对其他座便器： 要调节座便盖的位置，不需移除座便盖，只需拧松螺母，即可摆动调 节座便盖及安装板的位置，当位置适当，直接拧紧螺母即可，不必担 心螺钉会跟转。 Kohler Co. 1361650-T01-B...
- Page 14 4. 连接供水系统 三通 角阀 重要！产品损坏的危险。 重要！产品损坏的危险。 注意： 注意！必须使用随器具附带的新软管组件，旧软管组件不能重复使用。 (角阀需客户自行购买) 注意！ 1361650-T01-B Kohler Co.
- Page 15 5. 安装检查 角 座圈设计为有落座感应启动工作。为了激活座圈达到测试的目的，首 先面对座便器，然后把手或者一块湿布放在座圈右边离前端大约三分 之一处（感应区域）。 继续参考用户手册中的 “ 侧键盘功能介绍” 部分来测试产品的不同功能。 Kohler Co. 1361650-T01-B...
