1338635-T01-C
Installation Guide
安装说明
Smart Seat
清舒宝智能便盖
C3-500/K-31331T-0
C3-510/K-31332T-0
C3-520/K-31333T-0
C3-530/K-31334T-0
C3-500/K-31331T-XP-0
C3-510/K-29683T-XP-0
Advertisement
Related Manuals for Kohler C3-510
Summary of Contents for Kohler C3-510

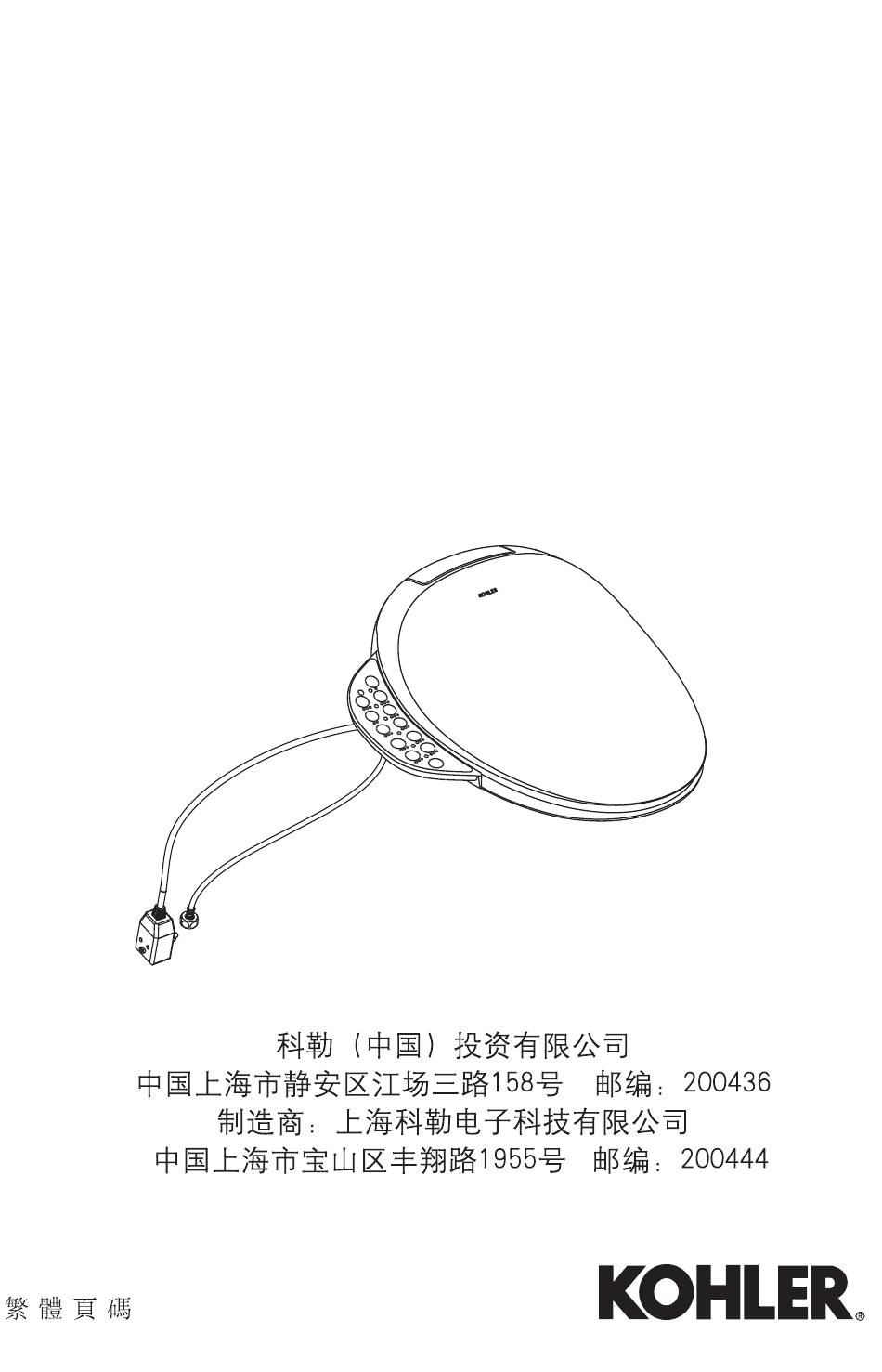

- Page 1 Installation Guide 安装说明 Smart Seat 清舒宝智能便盖 C3-500/K-31331T-0 C3-510/K-31332T-0 C3-520/K-31333T-0 C3-530/K-31334T-0 C3-500/K-31331T-XP-0 C3-510/K-29683T-XP-0 English page 2-9 中 文 页 码 10-17 한글 페이지 18-25 26-33 1338635-T01-C...
- Page 2 Thank you for choosing a Kohler product. Kohler craftsmanship offers you a rare combination of proven performance and graceful sophistication that will satisfy you for years to come. The dependability and beauty of your Kohler product will surpass your highest expectations. We are very proud of our products here at Kohler and we know you will be too.
-
Page 3: Tools And Materials
When install the product in the room, a stop valve shall be installed in a close proximity. For emergency circumstances, the water inlet valve shall be stopped without using any tools; otherwise unexpected failure may cause the loss to the customer. Kohler Co. 1338635-T01-C... - Page 4 Flush the toilet to relieve any pressure from the water supply hoses. Place a container under the inlet valve to catch any residual water. Disconnect the water supply hose from the inlet valve. Remove the existing toilet seat. 1338635-T01-C Kohler Co.
- Page 5 4. Install the Mounting Plate Screw Kohler Co. 1338635-T01-C...
-
Page 6: Install The Seat
Tight down the bolts when desired position is acquired. For Toilets with Threaded Inserts: To adjust cover position, remove cover first, readjust mounting plate position. Once the mounting plate is confirmed, tighten screws, fasten mounting plate, re-install cover. 1338635-T01-C Kohler Co. - Page 7 Note! Flush the water supply pipes completely to remove debris. The product is designed for tap water. Make sure not to use industrial water/sewage water/ waste water/ocean water. Check water leak, adjust if necessary. Connect to cover Connect to water tank Tighten filter inlet Kohler Co. 1338635-T01-C...
- Page 8 Turn on water supply system Note! Flush the water supply pipes completely to remove debris. The product is designed for tap water. Make sure not to use industrial water/sewage water/ waste water/ocean water. Check water leak, adjust if necessary. 1338635-T01-C Kohler Co.
-
Page 9: Installation Checkout
1/3 from the front of the seat (sensor area). Proceed to the “Keypad and Panel Diagram” Section to test the various seat functions. Kohler Co. 1338635-T01-C... - Page 10 谢谢您选择科勒公司 谢谢您选择科勒。科勒技术提供了可靠性能和优雅生活的结合，满足了 您未来几年的需求。科勒产品的美观和可靠性将满足您最挑剔的眼光。 我们为我们科勒的产品感到非常地自豪，相信您也会。 请花几分钟阅读一下这本用户手册，特别注意维护和清洗说明。 这本说明书中所有的信息基于最新公开的产品信息。在科勒，我们一贯 坚持改善我们产品的质量。我们保留在任何时候不通知的情况下改变产 品特性，包装或实用性的权利。 1338635-T01-C Kohler Co.
- Page 11 □ 触电，火灾或人身伤害的危险。本产品必须安全接地。只能连接到专 用的220V~, 50Hz, 10A带接地故障断路器或接地漏电保护器的电路中。 □ 触电或产品损伤的危险。不要把产品浸入水中。 □ 产品损伤的危险。在所有其他安装步骤结束之前不要插电源线插头。 □ 产品损伤的危险。不要把产品安装在水可能溅到的地方。 □ 遵守所有当地的管道和建筑标准。 □ 不要使用延长电线连接产品。 注意： □ 产品损伤的危险。不要把产品安装在过分潮湿的地方，在这种地方，水 汽可能凝聚在产品表面。请始终保持使用环境有足够的通风，以防止电 子组件的损坏。 □ 产品损坏或财产损失的危险。硬推、硬拉水管接头可能造成水渗漏。 □ 产品损坏的危险。不要在喷嘴上施加过大的力，否则产品可能损坏。 □ 产品损坏的危险。连接本产品进水管时要小心对正螺蚊，否则会损坏产 品进水口螺纹，造成漏水。 □ 最小进水压力0.07Mpa（动压） 最大进水压力0.74Mpa。 □ 只能连接到自来水的水源。 □ 如果产品长时间不用，请拔下插头并排干本机里的水。 □ 在安装本产品的同一房间中，需要在触手可及的位置安装一个进水角 阀，用于紧急情况下，无需借助工具即可切断本产品的进水水路；否 则本产品的意外故障可能会导致用户损失。 Kohler Co. 1338635-T01-C...
- Page 12 1. 适配座便盖尺寸要求及安装小贴示 1. 安装孔的间距：136-210mm 6.安装前请在座便器 2. 安装孔与水箱的距离:＞20mm 左侧约1米范围内预留 3. 安装孔与座便器内圈的距离:＜70mm 电源插座 4.安装孔到座便器顶端的距离：460-490mm 5. 座便器内径尺寸：370-390mm 2. 安装电路出口 警告：触电，火灾或人身伤害的危险。本产品必 须接地良好。只能连接到专用的220V~, 50Hz, 10A的带接地故障断路器或接地漏电保护器的电 路中。 建议使用防水型插座，不要使用延长电线连接产品。 注意：在决定电路出口位置时，要按照当地的标准。 连接到220V~, 50Hz, 10A并带有接地故障断路器或接地漏电保护器保 护的电路中。 3. 准备 关闭座便器的供水系统。 冲洗座便器，释放来自供水管的压力。 在进水角阀下方放置一个容器装多余的水。 断开座便器进水角阀与供水管的连接。 移除现有的座圈。 1338635-T01-C Kohler Co.
- Page 13 4. 安装安装板 螺钉 安装板压板(左) 安装板 安装板压板(右) 螺母 Kohler Co. 1338635-T01-C...
- Page 14 5. 安装座便盖 箭头2 箭头1 箭头1 安装板 座便器前端略微抬起，观察后端凸出卡槽，正确导入安装板的凹槽内 (按箭头1)。 向后推到底时，前端向下(按箭头2)按，听到“咔嚓”声后，说明安装 到位。 对无螺纹孔的座便盖： 要调节座便盖的位置，不需移除座便盖，只需拧松螺母，调节座便盖 及安装板的位置，当位置适当时，直接拧紧螺母即可。 对有螺纹孔的座便盖： 要调节座便盖位置，请先移除座便盖，重新调节安装板的位置。 一旦座便盖位置确定，拧紧螺钉，紧固安装板，重新安装座便盖。 1338635-T01-C Kohler Co.
- Page 15 6.1连接供水系统(K-31333T-0/K-31334T-0) 注意！产品损坏的危险。 注意！产品损坏的危险。 进水角阀出水口，连接过滤器进水口(示图1)。 注意！ 用软管（随器具附带）分别连接座便器和水箱。 注意！必须使用随器具附带的新软管组件，旧软管组件不能重复使用。 调整好过滤器角度及位置（便于以后方便更换，更换滤芯请参阅 “用 户手册” 第2页） 第一次使用过滤器时，打开滤芯外壳。 按6个月使用寿命，调整好更换滤芯时间。 旋转安装好滤芯外壳（请参阅用户手册第13页）。 拧紧各处接口。 注意！ 连接座便盖 连接水箱 拧紧过滤器进水口 Kohler Co. 1338635-T01-C...
- Page 16 6.2 连接供水系统(K-31331T-0/K-31332T-0) 重要！产品损坏的危险。 重要！产品损坏的危险。 直接将三通与座便器、进水管口连接。 注意！ 用提供的软管连接三通和座便器。 注意！ 注意！ 1338635-T01-C Kohler Co.
- Page 17 7. 安装检查 角 座圈设计为有落座感应启动工作。为了激活座圈达到测试的目的，首 先面对座便器，然后把手或者一块湿布放在座圈右边离前端大约三分 之一处（感应区域）。 继续参考用户手册中的 “侧键盘功能介绍” 部分来测试产品的不同功能。 Kohler Co. 1338635-T01-C...
- Page 18 KOHLER를 선택해 주셔서 감사합니다. KOHLER를 선택해 주셔서 감사합니다. KOHLER기술은 믿을수 있는 성능과 우아한 생활 결합을 제공해 드리며 향후 몇 년간의 수요를 만족할수 있습니다. KOHLER제품의 미관과 신뢰성은 귀하의 까다로운 안목을 만족할 수 있을 것입니다.저희는 KOHLER제품에 무한한 자호감을 느끼며 귀하께서도 그러 하리라 믿습니다.
- Page 19 만약 제품을 오랜시간 사용하지 않을 경우, 소켓을 뽑고 기기내의 물을 깨끗이 제거하여야 한다. □ 본 제품을 설치한 방, 가까운 위치에 벨브를 설치해야만 급한 상황 시 다른 도구의 도움 없이 본 제품의 수로를 차단할 수 있다. 그렇지 않을 시, 뜻밖의 사고가 사용자에게 손실을 줄 수 있다. Kohler Co. 1338635-T01-C...
- Page 20 220V~, 50Hz,10A 접지고장 차단기 또는 접지 누전보호기의 전기회로에 연결하여야 한다. 3. 준비 좌변기 물공급 시스템을 닫는다. 좌변기 청결시, 물공급관 압력을 석방한다. 입수앵글밸브 다래에 용기를 두어 여유의 물을 저장한다. 좌변기 입수 앵글밸브와 물공급관 연결을 차단한다. 기존의 안장을 제거합니다. 1338635-T01-C Kohler Co.
- Page 21 4. 설치판 설치 나사 너트 고정 시트고정 홀 나사산을 고정 Kohler Co. 1338635-T01-C...
- Page 22 시트 위치를 조절하고, 시트를 제거할 필요 없이 너트를 풀고, 시트 및 설치판 위치를 조절하고, 위치가 적합할 경우, 직접 너트를 조인다. 나사구멍 시트에 대하여: 시트위치를 조절시, 우선 시트를 제거하고, 다시 설치판 위치를 조절한다. 시트 위치 확정뒤에, 나사못을 조이고, 설치판은 체결하고, 시트를 다시 설치한다. 1338635-T01-C Kohler Co.
- Page 23 각 연결구를 조인다. 물공급 시스템을 열어준다. 주의! 우선 물공급배관을 철저히 씻고 배관속의 잡질을 제거하고, 수원을 사용하여 수돗물을 음용하고, 공업용수, 폐수, 오염수 및 바다물 사용을 금지한다. 모든 연결 누수여부를 검사하고, 필요할 경우, 조절한다. 시트 연결 물박스 연결 여과기 입수구 조여줄것 Kohler Co. 1338635-T01-C...
- Page 24 가요관부품은 중복하여 사용할 수 없다. 각 연결구를 조인다. 물공급 시스템을 열어준다. 주의! 우선 물공급배관을 철저히 씻고 배관속의 잡질을 제거하고, 수원을 사용하여 수돗물을 음용하고, 공업용수, 폐수, 오염수 및 바다물 사용을 금지한다. 모든 연결 누수여부를 검사하고, 필요할 경우, 조절한다. 1338635-T01-C Kohler Co.
- Page 25 안장은 낙좌 감은센서를 설계하여 작업을 가동한다. 안장이 테스트 목적에 도달하도록 하기 위해, 우선 좌변기를 맞댄후에 손 또는 젖은 걸레를 안장 오른쪽 앞단 약 삼분의 일 되는 곳(센서구역)에 놓는다. 계속하여 사용자 수첩중 “보조키보드기능 안내”부분으로 제품 부동한 기능을 테스트한다. Kohler Co. 1338635-T01-C...
- Page 26 謝謝您選擇科勒公司 謝謝您選擇科勒。科勒技術提供了可靠性能和優雅生活的結合，滿足了 您未來幾年的需求。科勒產品的美觀和可靠性將滿足您最挑剔的眼光。 我們為我們科勒的產品感到非常地自豪，相信您也會。 請花幾分鐘閱讀一下這本用戶手冊，特別注意維護和清洗說明。 這本說明書中所有的資訊基於最新公開的產品資訊。在科勒，我們一貫 堅持改善我們產品的品質。我們保留在任何時候不通知的情況下改變產 品特性，包裝或實用性的權利。 1338635-T01-C Kohler Co.
- Page 27 觸電，火災或人身傷害的危險。本產品必須安全接地。只能連接到專 用的220V~, 50Hz, 10A帶接地故障斷路器或接地漏電保護器的電路中。 □ 觸電或產品損傷的危險。不要把產品浸入水中。 □ 產品損傷的危險。在所有其他安裝步驟結束之前不要插電源線插頭。 □ 產品損傷的危險。不要把產品安裝在水可能濺到的地方。 □ 遵守所有當地的管道和建築標準。 □ 不要使用延長電線連接產品。 注意： □ 產品損傷的危險。不要把產品安裝在過分潮濕的地方，在這種地方，水 汽可能凝聚在產品表面。請始終保持使用環境有足夠的通風，以防止電 子元件的損壞。 □ 產品損壞或財產損失的危險。硬推、硬拉水管接頭可能造成水滲漏。 □ 產品損壞的危險。不要在噴嘴上施加過大的力，否則產品可能損壞。 □ 產品損壞的危險。連接本產品進水管時要小心對正螺蚊，否則會損壞產 品進水口螺紋，造成漏水。 □ 最小進水壓力0.07Mpa（動壓） 最大進水壓力0.74Mpa。 □ 只能連接到自來水的水源。 □ 如果產品長時間不用，請拔下插頭並排幹本機裡的水。 □ 在安裝本產品的同一房間中，需要在觸手可及的位置安裝一個進水角 閥，用於緊急情況下，無需借助工具即可切斷本產品的進水水路；否 則本產品的意外故障可能會導致使用者損失。 Kohler Co. 1338635-T01-C...
- Page 28 1. 適配座便蓋尺寸要求及安裝小貼示 136-210mm 安裝孔的間距： 安裝前請在座便器 ＞20mm 安裝孔與水箱的距離： 左側約1米範圍內預留 70mm 安裝孔與座便器內圈的距離： 電源插座 460-490mm 安裝孔到座便器頂端的距離： 370-390mm 座便器內徑尺寸： 2. 安裝電路出口 警告：觸電，火災或人身傷害的危險。本產品必 須接地良好。只能連接到專用的220V~, 50Hz, 10A的帶接地故障斷路器或接地漏電保護器的電 路中。 建議使用防水型插座，不要使用延長電線連接產品。 注意：在決定電路出口位置時，要按照當地的標準。 連接到220V~, 50Hz, 10A並帶有接地故障斷路器或接地漏電保護器保 護的電路中。 3. 準備 關閉座便器的供水系統。 沖洗座便器，釋放來自供水管的壓力。 在進水角閥下方放置一個容器裝多餘的水。 斷開座便器進水角閥與供水管的連接。 移除現有的座圈。 1338635-T01-C Kohler Co.
- Page 29 4. 安裝安裝板 螺釘 螺母 Kohler Co. 1338635-T01-C...
- Page 30 5. 安裝座便蓋 箭頭2 箭頭1 箭頭1 安裝板 座便器前端略微抬起，觀察後端凸出卡槽，正確導入安裝板的凹槽內 (按箭頭1)。 向後推到底時，前端向下（按箭頭2）按，聽到“哢嚓”聲後，說明安 裝到位。 對無螺紋孔的座便蓋： 要調節座便蓋的位置，不需移除座便蓋，只需擰松螺母，調節座便蓋 及安裝板的位置，當位置適當時，直接擰緊螺母即可。 對有螺紋孔的座便蓋： 要調節座便蓋位置，請先移除座便蓋，重新調節安裝板的位置。 一旦座便蓋位置確定，擰緊螺釘，緊固安裝板，重新安裝座便蓋。 1338635-T01-C Kohler Co.
- Page 31 6.1連接供水系統(K-31333T-0/K-31334T-0) 注意！產品損壞的危險。小心對正進水管與座便蓋的螺紋，不要破壞螺紋 或過於擰緊接頭。為了擰緊接頭，用手擰緊後用工具再擰緊1/4圈。 注意！產品損壞的危險。小心不要刮傷產品表面。 進水角閥出水口，連接篩檢程式進水口（示圖1）。 注意！對新安裝的管路系統，在將進水軟管連接至三通以前，須直接 排水數秒，以清除管道內沙石、污垢等。 用軟管（隨器具附帶）分別連接座便器和水箱。 注意！必須使用隨器具附帶的新軟管元件，舊軟管元件不能重複使用。 調整好篩檢程式角度及位置（便於以後方便更換，更換濾芯請參閱 “用戶手冊”第2頁）。 第一次使用篩檢程式時，打開濾芯外殼。 按6個月使用壽命，調整好更換濾芯時間。 旋轉安裝好濾芯外殼（請參閱用戶手冊第13頁）。 擰緊各處介面。 打開供水系統。 注意！一定要先徹底沖洗供水管以清除管道中的雜質，使用水源為飲 用自來水，切勿使用工業用水、廢水、污水以及海水。 檢查所有連接是否有漏水，如果需要可做調整。 連接座便蓋 連接水箱 擰緊篩檢程式進水口 Kohler Co. 1338635-T01-C...
- Page 32 6.2 連接供水系統(K-31331T-0/K-31332T-0) 重要！產品損壞的危險。小心對正進水管與座便蓋的螺紋，不要破壞螺紋 或過於擰緊接頭。為了擰緊接頭，用手擰緊後用工具再擰緊1/4圈。 重要！產品損壞的危險。小心不要刮傷產品表面。 直接將三通與座便器、進水管口連接。 注意！對新安裝的管路系統，在將進水軟管連接至三通以前，須直接 排水數秒，以清除管道內沙石、污垢等。 用提供的軟管連接三通和座便器。 注意！必須使用隨器具附帶的新軟管元件，舊軟管元件不能重複使用。 擰緊各處介面。 打開供水系統。 注意！一定要先徹底沖洗供水管以清除管道中的雜質，使用水源為飲 用自來水，切勿使用工業用水、廢水、污水以及海水。 檢查所有連接是否有漏水，如果需要可做調整。 1338635-T01-C Kohler Co.
- Page 33 7. 安裝檢查 確認進水角閥是否已打開。 用塑膠布包裹在座圈上，防止測試時水噴出。 把電源線插上電源插座，座便蓋發出短蜂鳴1次，噴管伸縮1次，側鍵 盤上背光燈閃爍，夜燈閃爍，直至初始化結束。 在軟管和電源線間扣上線夾。 座圈設計為有落座感應啟動工作。為了啟動座圈達到測試的目的，首 先面對座便器，然後把手或者一塊濕布放在座圈右邊離前端大約三分 之一處（感應區域）。 繼續參考使用者手冊中的“側鍵盤功能介紹”部分來測試產品的不同 功能。 Kohler Co. 1338635-T01-C...
