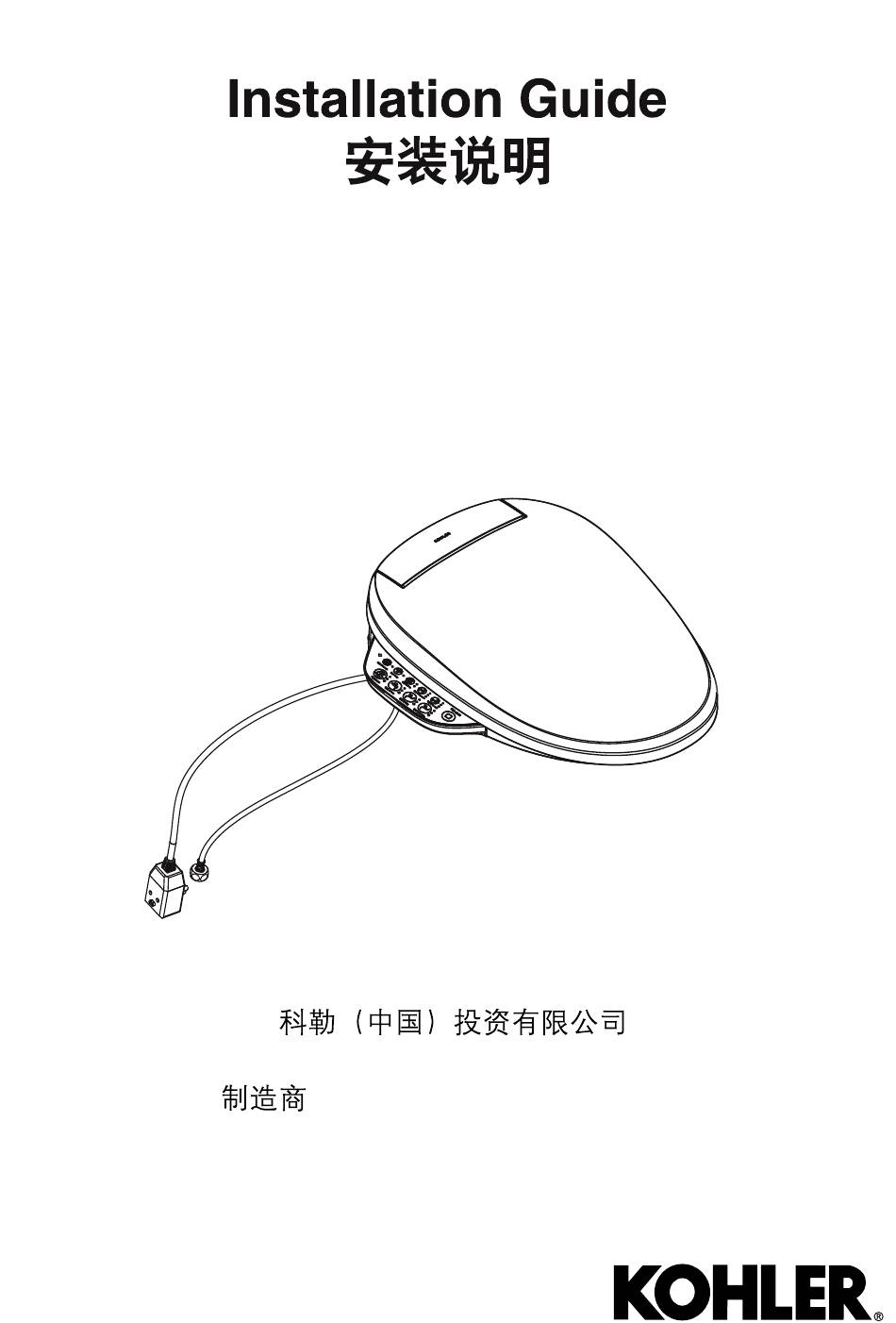

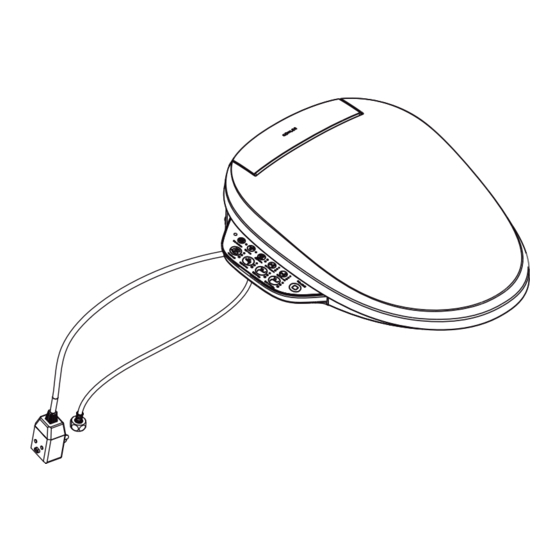

- Page 1 Smart Seat 清舒宝智能便盖 C3-149/K-18649T-HC-0 C3-149L/K-77284T-HC-0 C3-149R/K-77817T-HC-0 C3-149T/K-77819T-HC-0 中国上海市静安区江场三路158号 邮编：200436 ：上海科勒电子科技有限公司 中国上海市宝山区丰翔路1955号 邮编：200444 English page 2-7 中 文 页 码 8-13 1386539-T01-B...
- Page 2 Interrupters (GFCI’s) or Earth-Leakage Circuit-Breakers (ELCB’s). Min water pressure 0.07MPa (dynamic pressure), Max water pressure 0.74MPa. Do not use attachments not recommended by Kohler Co. such as T-valve etc. When install the product in the room, a stop valve shall be installed in a close proximity.
- Page 3 70mm Warning: Risk of electric shock, fire or personal injury. This product must be installed safely. Connect only to dedicated 220V~, 50Hz, 10A circuit protected by Ground-Fault Circuit-Interrupters (GFCI’s) or Earth- Leakage Circuit-Breakers (ELCB’s). 220V~, 50Hz, 10A Kohler Co. 1386539-T01-B...
- Page 4 Pay attention to the washer direction: bending side upwards for washer close to hole. Place each screw into washer, pay attention to the washer direction: bending side upwards for washer close to the hole. 1386539-T01-B Kohler Co.
- Page 5 Tight down the bolts when desired position is acquired. For Toilets with Threaded Inserts: To adjust cover position, remove cover first, readjust mounting plate position. Once the mounting plate is confirmed, tighten screws, fasten mounting plate, re-install cover. Kohler Co. 1386539-T01-B...
- Page 6 Remove the orange rubber cap of Bidet inlet valve. Please use new hose enclosed with tools. Please do not reuse the old hose. Connect T-valve to water supply system (valve shall be purchased by customer). 1386539-T01-B Kohler Co.
- Page 7 Ensure if water inlet valve is OPEN. Kohler Co. 1386539-T01-B...
- Page 8 警告：触电、火灾或人身伤害的危险。本产品必须安全接地。只能 连接到专用的 220V~，50Hz，10A带接地故障断路器或接地漏电 保护器的电路中。 最小进水压力0.07MPa(动压), 最大进水压力0.74MPa。 请不要使用科勒不推荐的附件，如三通等。 在安装本产品的同一房间中，需要在触手可及的位置安装一个止水阀， 用于紧急情况下，无需借助工具即可切断本产品的进水水路；否则本产 品的意外故障可能会导致用户损失。 1386539-T01-B Kohler Co.
- Page 9 140mm 警告：触电、火灾或人身伤害的危险。本产品必须安 全接地。只能连接到专用的 220V~，50 H z，10A带 接地故障断路器或接地漏电保护器的电路中。 220V~，50Hz，10A Kohler Co. 1386539-T01-B...
- Page 10 螺钉 垫片 垫片 垫片 垫片。 卡在 垫圈， 垫片 垫片近孔 垫圈内，注意垫片方向：垫片近孔弯折处向上。 1386539-T01-B Kohler Co.
- Page 11 箭头2 箭头1 箭头1 安装板 座便器前端略微抬起，观察后端凸出卡槽，正确导入安装板的凹槽内 (按箭头1)。 向后推到底时，前端向下(按箭头2)按，听到“咔嚓”声后，说明安装 到位。 对无螺纹孔的座便盖： 要调节座便盖的位置，不需移除座便盖，只需拧松螺母，调节座便盖 及安装板的位置，当位置适当时，直接拧紧螺母即可。 对有螺纹孔的座便盖： 要调节座便盖位置，请先移除座便盖，重新调节安装板的位置。 一旦座便盖位置确定，拧紧螺钉，紧固安装板，重新安装座便盖。 Kohler Co. 1386539-T01-B...
- Page 12 三通 软管 进水软管 移去座便器进水阀端口的橙色橡胶帽。 器 必须使用随器具附带的新软管组件，旧软管组件不能重复使用。 把三通与供水系统相连(角阀需客户自行购买)。 1386539-T01-B Kohler Co.
- Page 13 确认进水阀是否已打开。 Kohler Co. 1386539-T01-B...
