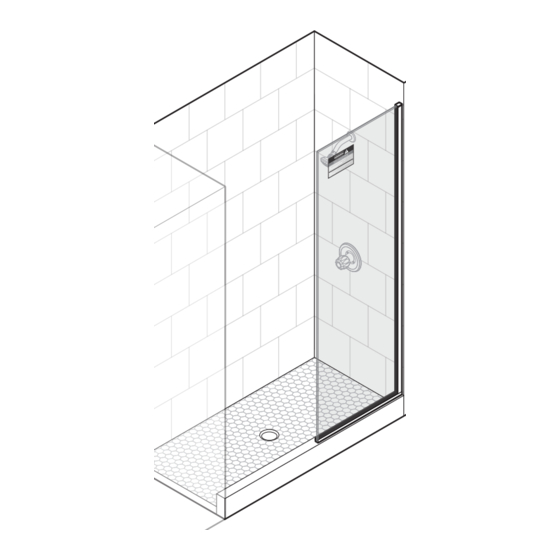

AMAL
Shower Screen
3/8 inch glass (10 mm)
Mampara de ducha
Vidrio de 3/8 pulg. (10 mm)
This shower screen is intended to only partially
enclose your bathing environment. It is a standalone
product and not intended for installation in tandem
with or alongside any other shower door product
within the same enclosure.
Esta mampara de ducha está diseñada para cerrar
solo parcialmente su entorno de baño. Es un producto
independiente y no está diseñado para instalarse en
tándem o junto a cualquier otro producto de puerta para
ducha dentro de la misma cabina.

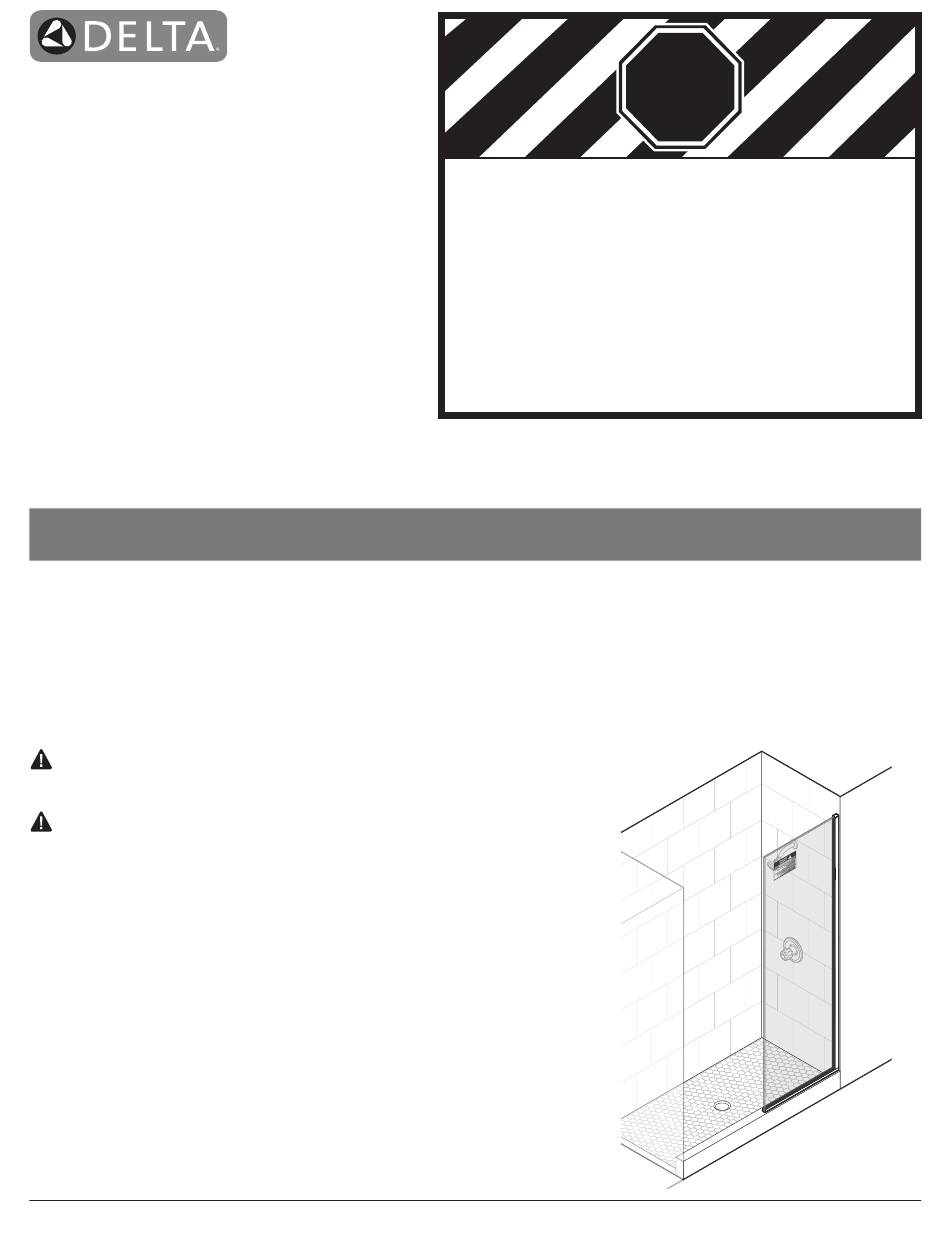

INSTALLATION GUIDE / GUÍA DE INSTALACIÓN
CAUTION identifies a potentially hazardous situation which,
if not avoided, may result in minor or moderate injury and/or
property/product damage.
IMPORTANT identifies information critical to installation,
operation, or maintenance.
NOTE indicates helpful advice to make installation,
operation or maintenance proceed well.
CAUTION: To reduce the risk of breakage, keep corner protectors on glass while installing
until instructed to remove. Avoid contact between shower door and metal parts
and/or hard surfaces. Always ensure glass panels are placed on padded surfaces.
PRECAUCIÓN: Para reducir el riesgo de rotura, mantenga los protectores
de las esquinas en el vidrio durante la instalación, hasta que se le indique
que los retire. Evite el contacto entre la puerta de la ducha y las piezas
metálicas o las superficies duras. Asegúrese siempre de que los paneles
de vidrio estén colocados sobre superficies mullidas.
Consult your local plumbing codes prior to installation.
Consulte los códigos de fontanería locales antes de la
instalación.
Recommended Clearance Height for Installation:
–76 inches (193 cm)
Recommended Width for Enclosure:
–56-68 inches (142 - 173 cm)
Altura recomendada para la instalación:
–76 (193 cm)
Ancho recomendado para la cabina:
–56 a 68 pulgadas (de 142 a 173 cm)
CP6513090
• BEFORE BEGINNING, READ ALL INSTRUCTIONS WITH
PARTICULAR ATTENTION TO SAFETY INFORMATION AND TO
ENSURE YOU HAVE ALL PARTS, TOOLS AND PROTECTIVE
EQUIPMENT NEEDED TO SAFELY INSTALL YOUR UNIT.
• PLEASE DO NOT CONTACT STORE FOR REPLACEMENT PARTS
• PLEASE CONTACT 1-800-964-4850 FOR ASSISTANCE
• ANTES DE COMENZAR, LEA TODAS LAS INSTRUCCIONES
PRESTANDO ATENCIÓN ESPECIAL A LA INFORMACIÓN DE
SEGURIDAD Y ASEGÚRESE DE TENER TODAS LAS PIEZAS,
HERRAMIENTAS Y EQUIPOS DE PROTECCIÓN NECESARIOS
PARA INSTALAR SU UNIDAD DE FORMA SEGURA.
• NO CONTACTE A LA TIENDA PARA SOLICITAR PIEZAS DE
REPUESTO
• PARA RECIBIR ASISTENCIA LLAME AL 1-800-964-4850
PRECAUCIÓN identifica situaciones potencialmente
peligrosas que, de no evitarse, podrían provocar lesiones
leves o moderadas, o bien daños a la propiedad o al
producto.
IMPORTANTE identifica información esencial para la
instalación, el funcionamiento o el mantenimiento.
NOTA brinda consejos útiles para que la instalación, el
funcionamiento o el mantenimiento se lleven a cabo de
manera correcta.
1
DESIGNED AND DISTRIBUTED BY LIBERTY HARDWARE MANUFACTURING CORPORATION
STOP
PARE
OCT 2022
