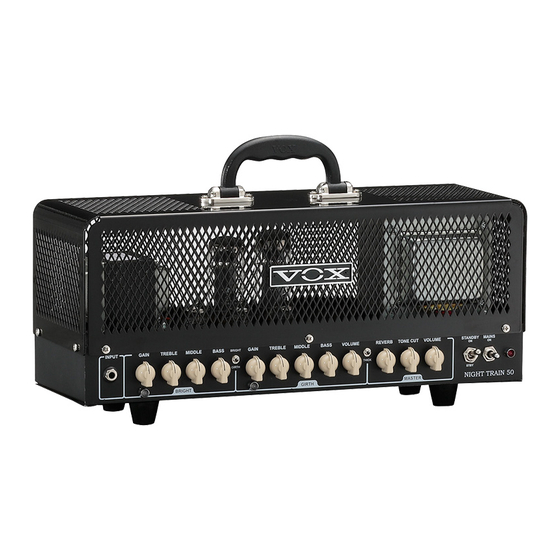

Vox Night Train 50H G2 Owner's Manual

Tube amplifier head
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Night Train 50H G2
1

Advertisement

Table of Contents
loading

Related Manuals for Vox Night Train 50H G2

Summary of Contents for Vox Night Train 50H G2

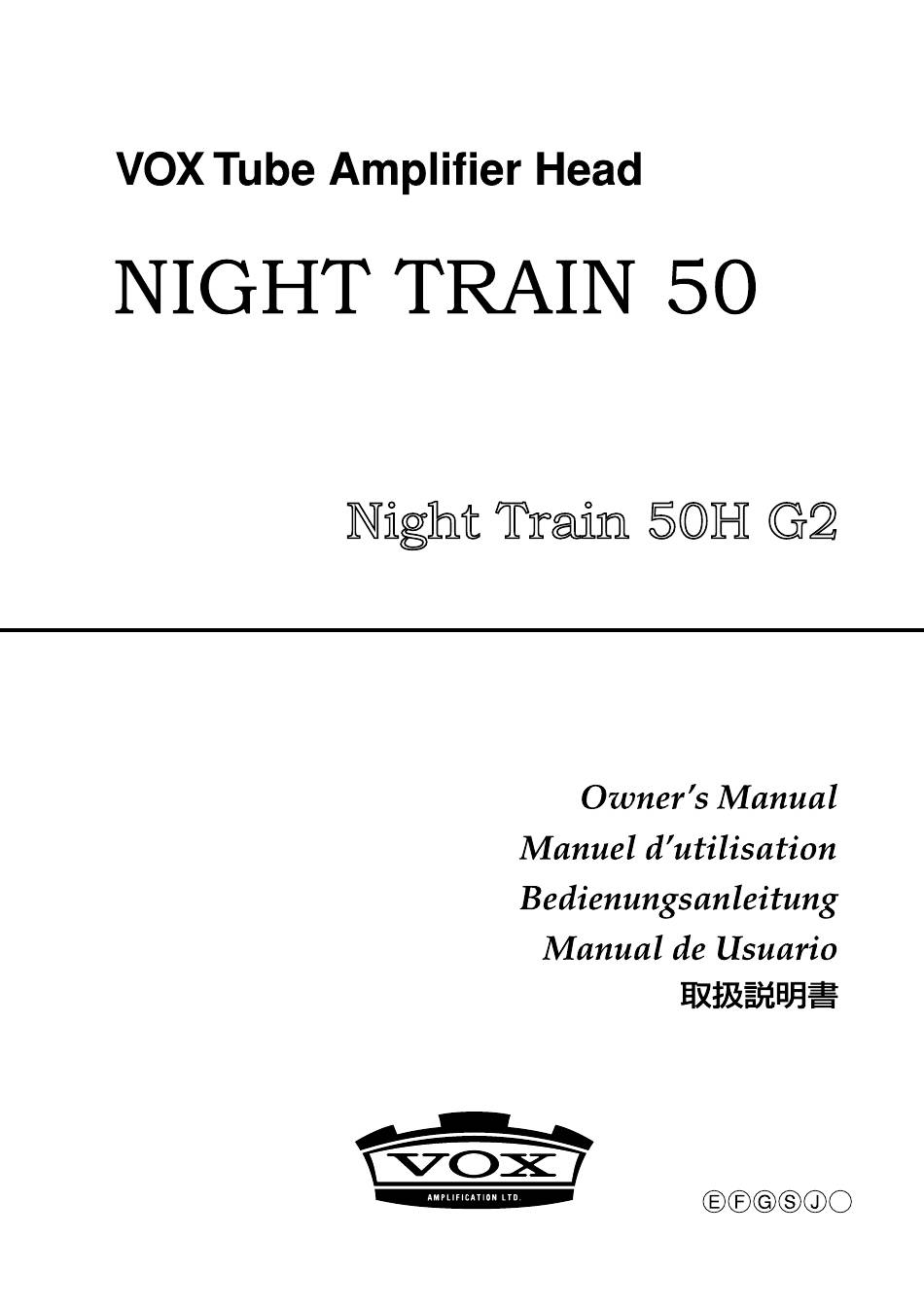

  • Page 1 Night Train 50H G2...
  • Page 2 * All product names and company names are the trademarks or registered trademarks of their respective owners. • Read these instructions. A ALWAYS use the supplied mains lead, if a replacement is required • Keep these instructions. please contact your authorized Vox Dealer. • Heed all warnings. • Follow all instructions. B DO NOT switch the amplifier on without a loudspeaker connected. • Do not use this apparatus near water. C ENSURE that any extension cabinets used are of the correct • Mains powered apparatus shall not be exposed to dripping or splashing and that...

  • Page 3: Front Panel Layout

    The Night Train 50 features two channels.. Bright and Girth. Bright will give you chimey clean tones synonymous with VOX, but you can then kick it up a notch by switching to “Thick” and add a whole new dimension of gain... The Bright channel features a Gain control, a footswitchable preamp mode switch (Thick) and a fully functional tone stack (Treble, Middle and Bass).
  • Page 4 BRIGHT Channel 2. BRIGHT Channel Indicator – When the BRIGHT channel is selected, GREEN indicates BRIGHT Mode and ORANGE indicates THICK Mode. 3. GAIN Control – Use this to achieve chimey cleans when set before 12 o’clock, to crunchy blues tones! And of course everything in between! (NOTE: Because of the nature of the design of this amplifier, it may take a few minutes until the circuit becomes stable after the power is turned on. Some noise might occur during this time but it soon disappears.) 4. TREBLE Control – This controls the treble (high) frequencies in your sound - from soft and round when turned down (counter-clockwise) to bright and cutting when cranked (clockwise) and all points in between. 5. MIDDLE Control – This controls the middle (mid range) frequencies in your sound. From scooped when turned down (counter-clockwise) to full and rich when cranked (clockwise) and all points in between.

  • Page 5: Rear Panel Layout

    REAR PANEL LAYOUT 1. MAINS INPUT – Connect your electricity here with the supplied, detachable mains (power) cord. 2. 8 OHM Speaker Jacks – This is used to connect the Night Train to any 8 ohm cabinet or 2 x 16ohm cabinets. 3. 16 OHM Speaker Jack – This is used to connect the Night Train to any 16 ohm cabinet. WARNING ! Always use a non-screened VOX approved speaker lead with the Night Train amplifier and cabinet. WARNING ! Please ensure that your amplifier is connected to the correct mains power voltage—please check the rear panel rating plate. If in doubt consult dealer. WARNING ! NEVER operate this amplifier without the loudspeaker load being connected. Serious damage can occur otherwise. WARNING ! This amplifier must always be earthed (grounded) to prevent the risk of electrical shock.
  • Page 8 • N’installez jamais l’appareil à proximité d’une source de chaleur, telle A U tilisez TOUJOURS le cordon d’alimentation fourni. Si que des radiateurs, poêles ou tout autre dispositif (y compris des vous devez remplacer le cordon, veuillez contacter votre amplificateurs) générant de la chaleur. revendeur agréé Vox. • N’essayez jamais de contourner le dispositif de sécurité d’une prise de B NE mettez PAS l’amplificateur sous tension quand un type polarisée ou d’une prise de terre. Une prise dite polarisée dispose haut-parleur lui est raccordé.

  • Page 9: Face Avant

    INTRODUCTION Félicitation pour votre acquisition du VOX Night Train 50, la dernière nouveauté du “Night Train” nouvelle génération. Le Night Train 50 constitue une nouvelle évolution du Night Train original et offre encore plus de flexibilité, plus de puissance, deux canaux commutables par pédale et un mode Thick très demandé, également commutable par pédale. Nous avons aussi ajouté à cette deuxième génération du Night Train une boucle d’effets, une réverb intégrée de qualité studio et une sortie DI avec émulation de haut-parleur parfaite pour les sessions d’enregistrement nocturnes. Que vous soyez musicien de studio ou futur dieu du rock, votre son est primordial. Cette tête intégralement à lampes de 50W est tellement polyvalente que vous pouvez jouer du blues une nuit, de la country la nuit suivante et enchaîner ensuite avec un ROCK d’enfer! Le Night Train 50 propose deux canaux: “Bright” et “Girth”. “Bright” vous donne accès à des sons clairs cristallins, inévitablement associés à la marque VOX mais vous pouvez activer le mode “Thick” et y ajouter une sacrée dose de gain… Le canal “Bright” dispose d’une commande GAIN, d’un mode de préampli commutable par pédale (THICK) et d’une palette complète de commandes de timbre (TREBLE, MIDDLE et BASS). “Girth” est une version revue et corrigée de “High Gain” délivrant des sons lead chauffés à blanc! L’ajout du mode Thick commutable vous permet d’appliquer une couche supplémentaire de distorsion.
  • Page 10 Canal BRIGHT 2. Témoin de canal BRIGHT – Quand le canal BRIGHT est sélectionné, le témoin s’allume en VERT pour le mode BRIGHT et en ORANGE pour le mode THICK. 3. Commande GAIN – Utilisez cette commande pour passer des sons cristallins avant 12h à des sons blues déchirants après… en passant, bien sûr, par toute la palette intermédiaire. (Attention: De par la nature de son design, le circuit a besoin de quelques minutes pour se stabiliser une fois l’ ampli mis en sous tension. Il se peut que vous entendiez des bruits au cours de ce laps de temps, mais ils disparaîtront très rapidement.) 4.

  • Page 11: Face Arrière

    2. Prise pour enceinte de 8 Ω – Elle permet de brancher le Night Train à une enceinte de 8Ω ou à 2 enceintes de 16Ω. 3. Prise pour enceinte de 16 Ω – Elle permet de brancher le Night Train à une enceinte de 16Ω. ATTENTION ! Servez-vous toujours d’un câble d’enceinte non blindé approuvé par Vox pour relier l’ampli Night Train et les enceintes d’extension. ATTENTION ! Assurez vous que l’ampli est bien connecté au réseau électrique qui lui convient – Reportez vous au panneau arrière pour connaître le voltage de...
  • Page 12 • Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. A Verwenden Sie IMMER das mitgelieferte Netzkabel. Wenn eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Austausch erforderlich ist, wenden Sie sich an Ihren Vox- Gerätes (darunter auch Endstufen). Vertragshändler. • Versuchen Sie niemals, die polarisierte Leitung bzw. Erde B Schalten Sie NICHT den Verstärker ohne angeschlossenes hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit Lautsprecherkabel ein.
  • Page 13 VORWEG Herzlichen Glückwunsch zum Kauf des Vox Night Train 50, des neuesten Night Train Modells der nächsten Generation. Der Night Train 50 stellt eine Weiterentwicklung des Night Train dar und ist daher noch vielseitiger: Mehr Leistung, zwei per Fußschalter umschaltbare Kanäle und – endlich! - einen per Fußschalter aktivierbaren Thick-Modus. Wir haben aus dem Modell der zweiten Generation zudem noch einen Effektloop, ein studiotaugliches Reverb und eine DI zur Speaker-Emulation bei langen nächtlichen Aufnahmesitzungen eingebaut. Sowohl Session-Musiker als auch angehende Rockidole finden hier einen Super-Sound vor. Dieser vielseitige 50W-Röhrentop ist so flexibel, dass man mühelos Blues, Country und ROCK spielen kann –...
  • Page 14 BRIGHT-Kanal 2. BRIGHT-LED – Wenn Sie den BRIGHT-Kanal gewählt haben, wird dies durch eine GRÜN leuchtende LED angezeigt. Im THICK-Modus leuchtet die LED dagegen ORANGE. 3. GAIN-Regler – Mit Einstellungen vor „12 Uhr“ erzielen Sie brillante „Clean“-Sounds. Danach wird’s dann immer bluesig-zerrender. Selbstverständlich brauchen Sie sich nicht auf diese beiden Extreme zu beschränken… (Vorsicht: Schaltungsbedingt kann es nach Einschalten des Verstärkers einige Minuten dauern bis der Betriebszustand erreicht ist. Währenddessen können einige Störgeräusche auftreten, die nach kurzer Zeit wieder nachlassen.) 4. TREBLE-Regler – Hiermit können die Höhen angehoben und abgesenkt werden – von „geschmeidig und rund“ (ganz links) bis „beißend“ (ganz rechts). Zwischenlösungen sind ebenfalls empfehlenswert. 5. MIDDLE-Regler – Hiermit regeln Sie den Mittenbereich Ihres Sounds. Drehen Sie ihn ganz links für einen fast „hohlen“ und ganz nach rechts für einen breiten Sound. Auch die Zwischenlösungen klingen natürlich gut. 6. BASS-Regler – Hiermit kann der Bass angehoben und abgesenkt werden – von „warm und leicht“ (ganz links) bis „druckvoll“ (ganz rechts). Zwischenlö sungen sind ebenfalls empfehlenswert.

  • Page 15: Technische Daten

    1. MAINS INPUT – Hier muss das beiliegende Netzkabel angeschlossen werden. 2. 8 Ω-Boxenausgang – Erlaubt das Anschließen von einer 8Ω- oder von 2 16Ω-Boxen an den Night Train. 3. 16 Ω-Boxenausgang – Erlaubt das Anschließen einer 16Ω-Box an den Night Train. WARNUNG ! Für die Verbindung des Night Train mit seinem Lautsprecher oder einer Erweiterungsbox müssen nicht geschirmte Kabel verwendet werden, die von Vox ausdrücklich empfohlen werden. WARNUNG ! Bitte achten Sie darauf, dass der Verstärker an die korrekte Netzspannung angeschlossen ist – überprüfen Sie dazu das Typenschild an der Rückseite. Falls Zweifel bestehen, frage Sie Ihren Händler. WARNUNG ! Betreiben Sie den Verstärker NIEMALS OHNE LAUTSPRECHER.
  • Page 16 No lo utilice durante largo tiempo a gran volumen, o a un volumen merciales o marcas registradas de sus respectivos propietarios. que resulte incómodo. Si nota alguna pérdida de audición, consulte con un especialista. A Use SIEMPRE el cable de red suministrado, si es • El producto debe ser colocado en tal forma que no se interfiera con necesario reemplazarlo, por favor póngase en contacto su adecuada ventilación. con su distribuidor Vox autorizado. • El producto debe ser situado lejos de fuentes de calor, como B NO encienda el amplificador sin un altavoz conectado. radiadores, calefactores u otros aparatos que produzcan calor. • El producto debe ser conectado a una fuente de corriente eléctrica C ASEGÚRESE que si usa recintos acústicos de extensión del tipo descrito en las instrucciones de funcionamiento o tal como éstos sean de la impedancia adecuada.

  • Page 17: Panel Frontal

    INTRODUCCIÓN Gracias por la compra del amplificador de nueva generación VOX Night Train 50, la edición más reciente de la gama Night Train. El Night Train 50 es una evolución posterior del Night Train original, lo que significa que es más versátil y con más potencia, dispone de dos canales conmutables y un modo grueso “Thick” conmutable por pedal. A partir del modelo de segunda generación, también hemos añadido un bucle de Efectos, una Reverberación con calidad de estudio integrada y una DI con emulación de altavoz para las sesiones de grabación a altas horas de la noche. Ya seas un músico de sesión o un aspirante a super estrella del rock, tu sonido es lo más importante. El Night Train es un amplificador de 50 vatios completamente a válvulas tan versátil que puedes tocar blues una noche, country otra noche y rock a la siguiente. El Night Train 50 dispone de dos canales: Bright y Girth. Bright te dará el sonido limpio y claro que es sinónimo de VOX, pero, también, puedes darle más pegada seleccionando “Thick” para toda una nueva dimensión de ganancia... El canal Bright incorpora un control de ganancia Gain, un conmutador de modo de previo (Thick) conmutable por pedal y completos controles de tono (Agudos, Medios y Graves). Girth ofrece un nuevo nivel de alta ganancia, ¡para ofrecerte tonos solistas que harán que pidas más y más! Gracias a la incorporación del modo grueso “Thick” conmutable por pedal, ahora hay aún más funciones disponibles. Es ideal para aumentar las distorsiones. El canal Girth incorpora un control de ganancia Gain, completos controles de tono (Agudos, Medios y Graves) y volumen de canal. La sección general incluye un volumen general, un control Tone Cut y un nivel de reverberación. Bienvenido al tren nocturno del sonido. El equipo de amplificación de VOX PANEL FRONTAL 1.
  • Page 18 Canal BRIGHT 2. Indicador Canal BRIGHT – Cuando el canal BRIGHT está seleccionado, VERDE indica Modo Bright y NARANJA indica Modo THICK. 3. Control GAIN – Use este control para obtener un sonido limpio cuando se ajusta antes de las 12 en punto, ¡hasta los sonidos blues más potentes! Y, por supuesto, ¡todos los puntos intermedios! (Precaución: Debido a la naturaleza del diseño de este amplificador, puede que sean necesarios algunos minutos tras su encendido hasta que el circuito se estabilice. Se puede producir algún ruido durante esta fase, pero desaparecerá rápidamente.)

  • Page 19: Panel Trasero

    PANEL TRASERO 1. MAINS INPUT – conecta aquí el cable de corriente suministrado. 2. Jacks Altavoz 8 OHM – Se usan para conectar Night Train a cualquier caja acústica de 8 ohmios o a 2 cajas acústicas de 16ohmios. 3. Jacks Altavoz 16 OHM – Se emplea para conectar el Night Train a una caja acústica de 16 ohmios. ¡AVISO! Usa siempre un cable no apantallado y aprobado por VOX para el amplificador Night Train y los recintos de altavoces. ¡AVISO! Por favor asegúrese que el amplificador está conectado a una toma de corriente con voltaje correcto. Si tiene alguna duda, consulte con su distribuidor. ¡AVISO! NUNCA utilice el amplificador sin los altavoces conectados. Si lo hace pueden producirse graves daños.
  • Page 20 以下の指示を守ってください 安全上のご注意 警告 ご使用になる前に必ずお読みください ここに記載した注意事項は、 製品を安全に正しくご使用いた だき、 あなたや他の方々への危害や損害を未然に防ぐための この注意事項を無視した取り扱いをすると、 ものです。 死亡や重傷を負う可能性があります。 注意事項は誤った取り扱いで生じる危害や損害の大きさ、 ま ・ 電源プラグは、 必ずAC100Vの電源コンセント たは切迫の程度によって、 内容を 「警告」 、 「注意」 の2つに分 に差し込む。 けています。 これらは、 あなたや他の方々の安全や機器の保 ・ 電源プラグにほこりが付着している場合は、 ほ 全に関わる重要な内容ですので、 よく理解した上で必ずお守 こりを拭き取る。 りください。 感電やショートの恐れがあります。 ・ 本製品はコンセントの近くに設置し、 電源プラ マークについて...
  • Page 21 注意 アンプをご使用になるための注意 • 必ず付属の電源コードを使用してください。 紛失の際は 販売店にご相談ください。 この注意事項を無視した取り扱いをすると、 傷害を負う可能性 または物理的損害が発生する可能性があります • スピーカーを接続した状態で、 電源を入れてください。 • 外部スピーカーを使用する場合はインピーダンスが合っ ・ 正常な通気が妨げられない所に設置して使用す ていることをご確認ください。 る。 • 正しい値のヒューズを必ず使用してください。 ・ ラジオ、 テレビ、 電子機器などから十分に離して • シャーシを取り出さないでください。 その必要が生じた 使用する。 場合は専門店にご相談ください。 ラジオやテレビ等に接近して使用すると、 本製品 が雑音を受けて誤動作する場合があります。 ま • ヒューズや真空管の交換を含むあらゆる修理、 調整は専 た、 ラジオ、 テレビ等に雑音が入ることがありま 門家にご依頼ください。...
  • Page 22 はじめに VOX Night Train 50 （ナイト ・ トレイン50） をお買い上げいただきまして誠にありがとうございます。 Night Train 50はオリジナルのNight Trainを進化させ、 フッ トスイッチによるチャンネル切り替えや待望のTHICKモードの ON/OFF切り替えが可能となりました。更に、 2世代目となる本モデルでは、 FXループ、 リバーブに加え、 DIアウトも搭載し、 ラ イブのみならずレコーディングでも活躍するに違いありません。 仮にあなたがロックの神様でも、 スタジオ・ミュージシャンであっても、 常にアンプの音色は最も重要な要素です。Night Train 50は多彩なな音色を持った50Wアンプです。例えば、 ある日はブルースを、 そして翌日はメタルを演奏するといったことも可能 です。 Night Train 50はBRIGHTとGIRTHの2チャンネルから構成されます。 BRIGHTチャンネルでは、VOXの特徴でもある 「チャイムのような」 クリーン・サウンドが得られ、THICKモードではまったく 対照的に、 ゲインを更にブーストした厚みのある音色が得られます。 BRIGHTチャンネルには、 ゲイン・コントロール、 フッ ト・スイッチで切り替え可能なTHICKモード・スイッチ、3バンドのトーン...
  • Page 23 BRIGHTチャンネル 2. BRIGHTチャンネル ・ インジケーター BRIGHTチャンネル選択時、 通常モードでは緑色に点灯し、 THICKモードではオレンジ色に点灯します。 3. GAINノブ ゲインを調整します。 中央から左に回すと 「チャイムのような」 クリーン ・ サウンド、 中央から右に回すとオーバー ドライブ ・ サウンドが得られます。 お好みの位置に設定してください。 注意！ GAINノブを左に回しきると音が出なくなります。 注意! 電源投入後数分間は回路が安定しないため、 ボリュームのガリ等のノイズが発生することがあります。 4. TREBLEノブ 高音域を調整します。 左に回すとソフトで丸い音色、 右に回すと明るく通る音色になります。 5. MIDDLEノブ 中音域を調整します。 中央が抜け落ちたような音色から厚みのあるリッチな音色が得られます。 6. BASSノブ 低音域を調整します。 左に回すと暖かく明るい音色、 右に回すとダークで重々しい音色になります。 GIRTHチャンネル...
  • Page 24 17. マスターVOLUMEノブ プリアンプで設定した音色をそのままに、 出力を調整するマスター ・ ヴォリュームです。 リア･パネル 1. ＭＡ Ｉ ＮＳ Ｉ ＮＰＵ Ｔ端子 付属品の電源コードを使用してください。 2. 8 OHMスピーカー端子 8Ωのスピーカー ・ キャビネット1台、 または16Ωのスピーカー ・ キャビネット2台を接続します。 3. 16 OHMスピーカー端子 16Ωのスピーカー ・ キャビネットを接続します。 警告！ スピーカーを接続するときは、 必ずスピーカー ・ ケーブルを使用してください。 ギターとアンプを接続す るシールド ・ ケーブルは使用しないでください。 警告！ 必ずスピーカー、...
  • Page 25 電源ケーブルの接続について 1. 本機の電源スイッチをオフにします。 2. 最初に付属の電源コードを本機リア ・ パネルのMAINS INPUT端子に接続します。 注意！ 電源コードは必ず付属のものをお使いください。 他の電源コードを使用した場合、 故障などの原因となりま す。 3. コンセントに電源コードを接続します。 感電と機器の損傷を防ぐために、 アース接続を確実に行ってください。 警告！ 電源は必ずAC100Vを使用してください。 接地極付きコンセントに接続する場合 接地極付きコンセントに電源コードのプラグをそのまま差し込んでください。 アース端子付きコンセントに接続する場合 電源コードのプラグに、 2P-3P変換器を取り付けます。 そして、 コンセントのアース端子にアース線を接続し、 2P-3P変換器のプラグを差し込みます。 注意！ アース接続は、 コンセントにプラグを差し込む前に行ってください。 また、 アース接続をはずすときは、 コンセントからプラグを抜いてから行ってください。 2P-3P変換器のアース線のU字端子にカバーが付いている場合は、 カバーをはずしてください。 仕　様 出力 ： 50W RMS 8Ω/16Ω 外形寸法...
  • Page 27 保 証 書 This Product is only suitable for sale in Japan. Properly qualified service is not available for this product if Night Train 50H G2 purchased elsewhere. Any unauthorised modification or removal of original serial number will disqualify this 本保証書は、...
  • Page 28 2013...
