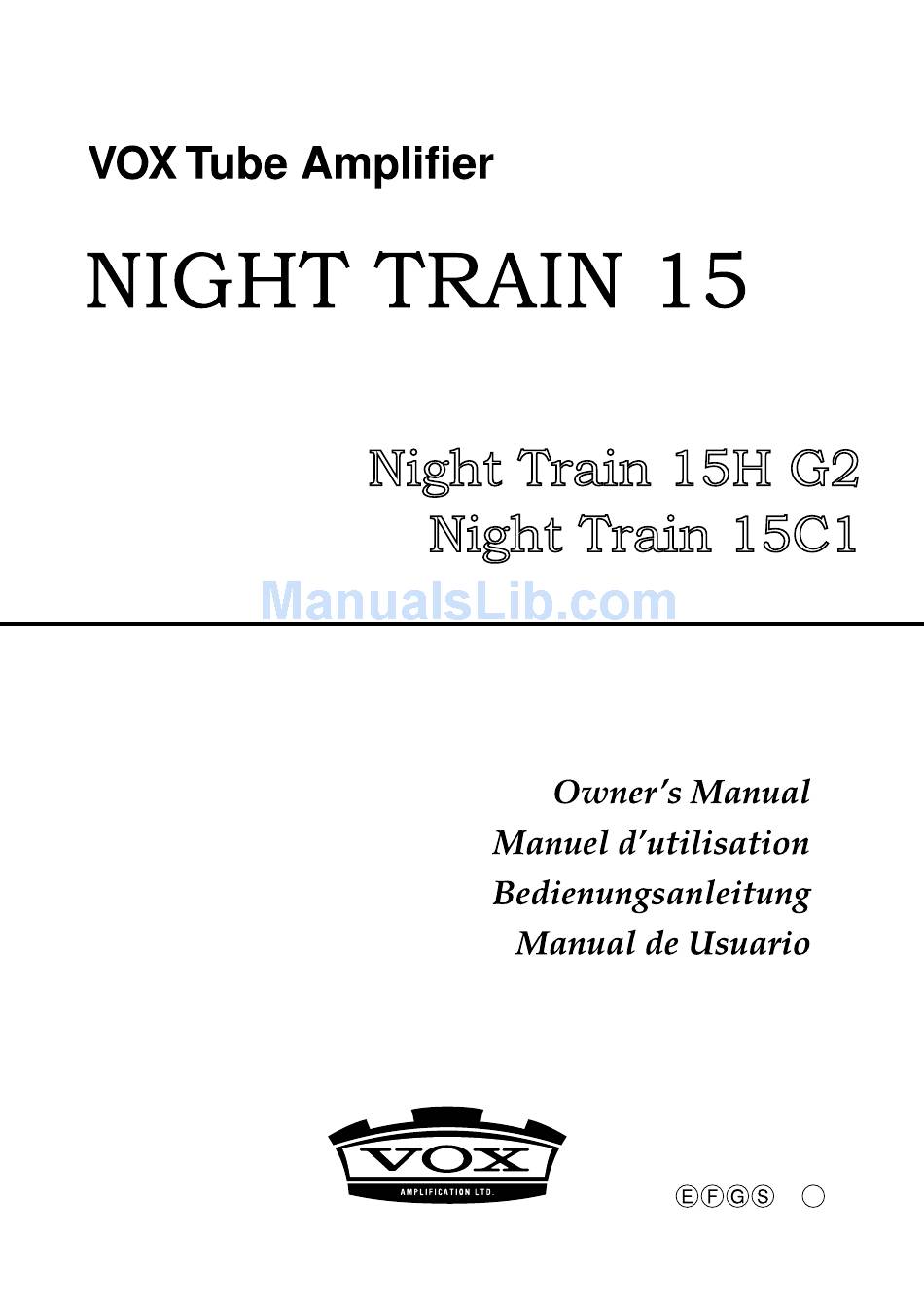

- Page 1 Night Train 15H G2 Night Train 15C1...
-
Page 2: Important Safety Instructions
* All product names and company names are the trademarks or registered trademarks of their respective owners. • Read these instructions. • Keep these instructions. A ALWAYS use the supplied mains lead, if a replacement is required • Heed all warnings. please contact your authorized Vox Dealer. • Follow all instructions. B DO NOT switch the amplifier on without a loudspeaker connected. • Do not use this apparatus near water. C ENSURE that any extension cabinets used are of the correct • Mains powered apparatus shall not be exposed to dripping or splashing and that impedance. -
Page 3: Front Panel Layout
INTRODUCTION Congratulations on your purchase of the VOX Night Train 15, the latest edition to the Night Train range. The Night Train 15 is an evolution of the original Night Train, meaning it’s even more versatile. With two footswitchable channels, a much requested footswitchable thick mode and a studio quality Reverb. We’ve also added an FX loop meaning you can run any of your favourite effects, such as delays, in the correct part of the signal chain. Whether you’re a session player or a wanna-be rock God, your tone is the most important thing. This is a fully functional 15 Watt all-tube head so diverse that you can play blues one night, country after that and full on ROCK the next! The Night Train 15 features two channels. Bright and Girth. Bright will give you chimey clean tones synonymous with VOX, but you can then kick it up a notch by switching to “Thick” and add a whole new dimension of gain... The Bright channel features a Gain control and a footswitchable preamp mode switch (Thick). Girth is a whole new level of high gain, for searing lead tones that will have your ears bleeding for more! The Girth channel features a Gain control and a channel Volume. The Tone section features, a fully functional global tone stack (Treble, Middle and Bass). The Master section features a Master Volume, a “Dark” mode switch and a Reverb Level control. Welcome aboard the Night Train to tone! The VOX Amplification Team. FRONT PANEL LAYOUT Night Train 15H G2 Night Train 15C1 1. INPUT Jack – Insert Guitar here! 2. BRIGHT GAIN Control – Use this to adjust the gain on the BRIGHT channel. Chimey cleans before 12 o’clock and hairy blues tones when cranked. (Note: Because of the nature of the design of this amplifier, it may take a few minutes until the circuit becomes stable after the power is turned on. Some noise might occur during this time but it soon disappears.) -
Page 4: Rear Panel Layout
3. BRIGHT CHANNEL Indictor – When using the BRIGHT channel, this is illuminated GREEN. When using THICK mode, the indictor becomes ORANGE. 4. THICK Switch – When THICK mode is engaged, TONE controls are bypassed to give a big boost in gain. This mode is foostwitchable using the optional VFS2A footswitch. Set to “THICK on” when using the optional VFS2A footswitch. (NOTE: THICK mode only works on the BRIGHT channel. When this is on, the tone controls aren’t!) 5. GIRTH CHANNEL Indicator – When using the GIRTH channel, this is illuminated RED. 6. GIRTH GAIN Control – Use this to adjust the gain on the GIRTH channel. Crunchy Rock tones before 12 o’clock and searing Lead tones when fully cranked. (NOTE: Because of the nature of the design of this amplifier, it may take a few minutes until the circuit becomes stable after the power is turned on. Some noise might occur during this time but it soon disappears.) 7. GIRTH VOLUME Control – Use this to control the overall level of the GIRTH channel, helping to balance the outputs of both channels. 8. BRIGHT / GIRTH Channel Switch – Use this to change channel. This is footswitchable using the optional VFS2A footswitch. Set Channel Switch to GIRTH when using the footswitch. -
Page 5: Specifications
Please ensure that your amplifier is connected to the correct mains power voltage— please check the rear panel rating plate. If in doubt consult dealer. WARNING ! NEVER operate this amplifier without the loudspeaker load being connected. Serious damage can occur otherwise. WARNING ! This amplifier must always be earthed (grounded) to prevent the risk of electrical shock. WARNING ! Do not connect speaker cabinets to both 8ohm and 16ohm jacks at the same time. 6. MAINS INPUT – Connect your electricity here with the supplied, detachable Mains (power) cord. SPECIFICATIONS Night Train 15H G2 Power Output: 15 Watts RMS into 8 or 16 ohm Dimensions (W x H x D): 370 x 155 x 180 mm (14.57 x 6.10 x 7.09 inches) Weight: 7.3Kg (16.09 lbs) Included items: Power cable, Owner’s manual, Speaker cable Options: VFS2A Footswitch Night Train 15C1... - Page 6 • N’installez jamais l’appareil à proximité d’une source de chaleur, commerciales ou déposées de leur détenteur respectif. telle que des radiateurs, poêles ou tout autre dispositif (y compris des amplificateurs) générant de la chaleur. A Utilisez TOUJOURS le cordon d’alimentation fourni. Si vous • N’essayez jamais de contourner le dispositif de sécurité d’une prise devez remplacer le cordon, veuillez contacter votre revendeur de type polarisée ou d’une prise de terre. Une prise dite polarisée agréé Vox. dispose de deux broches, dont l’une est plus large que l’autre. Une B NE mettez PAS l’amplificateur sous tension quand un haut- prise de terre comporte trois broches, dont une de mise à la terre. parleur lui est raccordé. Cette broche plus large ou broche de mise à la terre vise à assurer votre sécurité. Si la fiche du cordon d’alimentation ne correspond pas C ASSUREZ-VOUS que l’impédance de toutes les enceintes supplémentaires utilisées sont correctes...
-
Page 7: Face Avant
Musicien de studio ou futur dieu du rock, ce qui compte avant tout pour vous, c’est votre son! Nous vous offrons ici une tête 100% à lampes de 15W et d’une polyvalence telle qu’elle permet de jouer du blues un soir, d’enchaîner avec de la country le soir suivant et de terminer en beauté avec un ROCK d’enfer! Le Night Train 15 comporte deux canaux. “Bright” et “Girth”. Le canal Bright produit ces superbes sons Clean brillants et associés au nom VOX, mais vous pouvez les salir un peu en passant en mode “Thick”, ouvrant ainsi la porte à une quatrième dimension de saturation inédite... Le canal Bright comporte une commande Gain et un commutateur de mode préampli (Thick) pilotable au pied. “Girth” élève la saturation à des niveaux inconnus, c’est la recette parfaite pour des sons qui décapent et explosent les tympans, c’est tellement bon que vous en redemanderez! Le canal Girth comporte une commande Gain et une commande Volume dédiées. La section Tone offre une palette complète de correction de timbre via ses commandes Treble, Middle et Bass. La section Master propose une commande de volume global, un commutateur de mode “Dark” et une commande de niveau de réverbération. Bienvenue dans le Night Train à destination du son d’enfer! La Magic team d’amplification de VOX. FACE AVANT Night Train 15H G2 Night Train 15C1 1. Prise INPUT - Branchez-y votre guitare! 2. Commande BRIGHT GAIN – Utilisez cette commande pour doser la saturation du canal BRIGHT. Vous obtiendrez des sons cristallins avant 12h et de riches sons bluesy en augmentant la dose.(Attention: De par la nature de son design, le circuit a besoin de quelques minutes pour se stabiliser une fois l’ ampli mis en sous tension. Il se peut que vous entendiez des bruits au cours de ce laps de temps, mais ils disparaîtront très rapidement.) -
Page 8: Face Arrière
3. Témoin du canal BRIGHT – S’allume en VERT quand le canal BRIGHT est utilisé. Quand l’ampli est en mode THICK, cette diode est ORANGE. 4. Commutateur THICK – Quand le mode THICK est activé, les commandes TONE sont contournées pour produire une dose supplémentaire de saturation. Vous pouvez piloter ce mode via le commutateur au pied VFS2A en option. Activez le commutateur THICK (en position «on») quand vous utilisez le commutateur au pied VFS2A. (REMARQUE: Le mode THICK est uniquement disponible pour le canal BRIGHT. Quand ce mode est actif, les commandes de timbre sont contournées!) 5. Témoin du canal GIRTH – S’allume en ROUGE quand le canal GIRTH est utilisé. 6. Commande GIRTH GAIN – Utilisez cette commande pour doser la saturation du canal GIRTH. Vous obtiendrez des sons Rock bien croustillants avant 12h et des sons Lead démentiels en ouvrant la commande plein pot. (Attention: De par la nature de son design, le circuit a besoin de quelques minutes pour se stabiliser une fois l’ ampli mis en sous tension. Il se peut que vous entendiez des bruits au cours de ce laps de temps, mais ils disparaîtront très rapidement.) 7. Commande GIRTH VOLUME – Cette commande règle le niveau général du canal GIRTH et permet d’équilibrer les signaux des deux canaux. 8. Commutateur de canal BRIGHT / GIRTH – Utilisez ce commutateur pour changer de canal. La sélection de canal est disponible via un commutateur au pied VFS2A en option. Réglez le commutateur de canal sur “GIRTH” si vous utilisez le commutateur au pied. -
Page 9: Fiche Technique
ATTENTION ! Assurez vous que l’ampli est bien connecté au réseau électrique qui lui convient – Reportez vous au panneau arrière pour connaître le voltage de votre ampli. Si vous avez le moindre doute, consultez votre revendeur. ATTENTION ! NE JAMAIS faire fonctionner votre ampli sans avoir brancher de baffle. Vous risquez, dans le cas contraire de sérieusement endommager votre ampli. ATTENTION ! L’ampli doit toujours être relié à la terre pour prévenir tout risque de choc électrique. ATTENTION ! Ne branchez pas des enceintes en même temps aux prises 8 ohms et 16 ohms. 6. MAINS INPUT - Branchez le cordon d’alimentation fourni ici. FICHE TECHNIQUE Night Train 15H G2 Puissance de sortie: 15W RMS sous 8 ou 16Ω Dimensions (L x H x P): 370 x 155 x 180 mm Poids: 7,3 kg Accessoires fournis: Câble d’alimentation, Manuel d’utilisation, Câble pour enceinte Option: pédalier VFS2A... -
Page 10: Wichtige Sicherheitshinweise
Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Gerätes A Verwenden Sie IMMER das mitgelieferte Netzkabel. Wenn (darunter auch Endstufen). Austausch erforderlich ist, wenden Sie sich an Ihren Vox- • Versuchen Sie niemals, die polarisierte Leitung bzw. Erde hochzulegen Vertragshändler. oder zu umgehen. Ein polarisierter Stecker ist mit zwei flachen Stiften unterschiedlicher Breite versehen. Ein Stecker mit Erdung weist zwei... - Page 11 In der Master-Sektion finden Sie einen Volume-Regler für die Gesamtlautstärke, einen „Dark“-Modus-Schalter sowie einen Reverb-Regler für den Hallanteil. Willkommen im Nachtzug zum Sound-Walhalla! Ihr VOX Verstärker-Team. BEDIENFELD Night Train 15H G2 Night Train 15C1 1. INPUT-Buchse – Hier muss die Gitarre angeschlossen werden. 2. BRIGHT GAIN-Regler – Hiermit stellen Sie die Vorverstärkung des BRIGHT-Kanals ein. Mit Einstellungen vor „12Uhr“ erzielen Sie brillante Clean-Sounds, danach amtliche angezerrte Blues- Sounds. (Vorsicht: Schaltungsbedingt kann es nach Einschalten des Verstärkers einige Minuten dauern...
- Page 12 3. BRIGHT-CHANNEL-LED – Leuchtet grün beim Verwenden des BRIGHT-Kanals. Im THICK-Modus wechselt die LED die Farbe und leuchtet ORANGE. 4. THICK-Schalter – im THICK-Modus werden die TONE-Regler umgangen, um dem Gain einen ordentlichen Schub zu versetzen. Sie können diesen Modus auch mit dem separat erhältlichen VFS2A- Fußschalter schalten. Stellen Sie diesen Schalter auf „THICK on“, wenn Sie einen VFS2A-Fußschalter verwenden. (Anmerkung: Der THICK-Modus steht nur für den BRIGHT-Kanal zur Verfügung. Bei aktiviertem THICK-Modus ist die Klangregelung deaktiviert!) 5. GIRTH-CHANNEL-LED – Leuchtet rot beim Verwenden des BRIGHT-Kanals. 6. GIRTH GAIN-Regler – Hiermit stellen Sie die Vorverstärkung des Girth-Kanals ein. Vor „12 Uhr“ erhalten Sie druckvolle Rocksounds, voll aufgerissen liefert der Kanal schneidende Lead-Sounds.
-
Page 13: Technische Daten
WARNUNG ! Dieser Verstärker muss immer geerdet sein, um einen Stromschlag zu vermeiden. WARNUNG ! Schließen Sie niemals zwei Lautsprecherboxen gleichzeitig an Buchsen mit unterschiedlicher Impedanz an (8 Ohm und 16 Ohm)! 6. MAINS INPUT - Hier muss das beiliegende Netzkabel angeschlossen werden. TECHNISCHE DATEN Night Train 15H G2 Ausgangsleistung: 15W RMS an 8 oder 16W Abmessungen (B x H x T): 370 x 155 x 180 mm Gewicht: 7,3 kg Lieferumfang: Netzkabel, Bedienungsanleitung, Hochwertiges Lautsprecherkabel Sonderzubehör:... -
Page 14: Instrucciones De Seguridad Importantes
No se debe superar a utilizar durante un largo periodo. la longitud de 10 metros. Usa siempre un cable no • No instale este equipo en una posición alejada de la toma de apantallado y aprobado por VOX para el amplificador alimentación. Night Train 50 y los recintos de altavoces. • No instale este equipo en un lugar confinado, tal como una caja o similar. -
Page 15: Panel Frontal
La sección general incluye un volumen general, un conmutador de modo “DARK” y un control de nivel de reverberación. Bienvenido al tren nocturno del sonido. El equipo de amplificación de VOX. PANEL FRONTAL Night Train 15H G2 Night Train 15C1 1. Jack INPUT – conecta aquí tu guitarra! 2. Control BRIGHT GAIN – Utilízalo para ajustar la ganancia en el canal BRIGHT. Hasta la mitad del recorrido ofrece sonidos limpios de tubo, y de la mitad en adelante sonidos espeluznantes de blues. -
Page 16: Panel Trasero
3. Indicador de canal BRIGHT – Cuando se utiliza el canal BRIGHT, se ilumina de color VERDE. Cuando se utiliza el modo THICK, el indicador se vuelve NARANJA. 4. Conmutador THICK – Cuando se activa el modo THICK, los controles TONE se ignoran para subir mucho la ganancia. Este modo se puede conmutar por pedal utilizando el conmutador de pedal VFS2A opcional. Activa “THICK” cuando utilices el conmutador de pedal VFS2A opcional. (NOTA: el modo THICK solo funciona en el canal BRIGHT. Cuando está activado, los controles de tono no lo están). 5. Indicador de canal GIRTH – Cuando se utiliza el canal GIRTH, se ilumina de color ROJO. 6. Control GIRTH GAIN – Utilízalo para ajustar la ganancia en el canal GIRTH. Hasta la mitad del recorrido ofrece crujientes sonidos de rock, y hacia el final sonidos principales agudos. (Precaución: Debido a la naturaleza del diseño de este amplificador, puede que sean necesarios algunos minutos tras su encendido hasta que el circuito se estabilice. Se puede producir algún ruido durante esta fase, pero desaparecerá rápidamente.) 7. -
Page 17: Especificaciones
¡AVISO! Este amplificador siempre debe estar conectado a una toma de tierra adecuada, para prevenir el riesgo de electrocución. ¡ADVERTENCIA! No conectes los recintos acústicos de altavoces a los dos jacks (8 ohmios y 16 ohmios) al mismo tiempo. 6. MAINS INPUT - conecta aquí el cable de corriente suministrado. ESPECIFICACIONES Night Train 15H G2 Potencia de salida: 15 vatios a 8 ó 16 ohmios. Dimensiones (ancho x alto x profundo): 370 x 155 x 180 mm. Peso: 7,3 kilos. Accesorios incluidos: Cable de corriente, manual del usuario, cable de altavoz. - Page 18 2013...
