WASHER
INSTALLATION
INSTRUCTIONS
Table of Contents
WASHER SAFETY .........................................................1
INSTALLATION REQUIREMENTS ................................2
Tools and Parts ................................................................2
Location Requirements ..................................................3
Drain System ...................................................................4
Electrical Requirements .................................................5
INSTALLATION INSTRUCTIONS ..................................5
Connect Drain Hose ........................................................6
Connect Inlet Hoses ........................................................7
Level Washer ...................................................................8
Complete Installation Checklist .....................................9
o para obtener información adicional acerca de su producto, visite: www.whirlpool.com.
INSTALLATION NOTES
_________________________________
Date of purchase:
_______________________________
Date of installation:
________________________________________
Installer:
___________________________________
Model number:
___________________________________
Serial number:

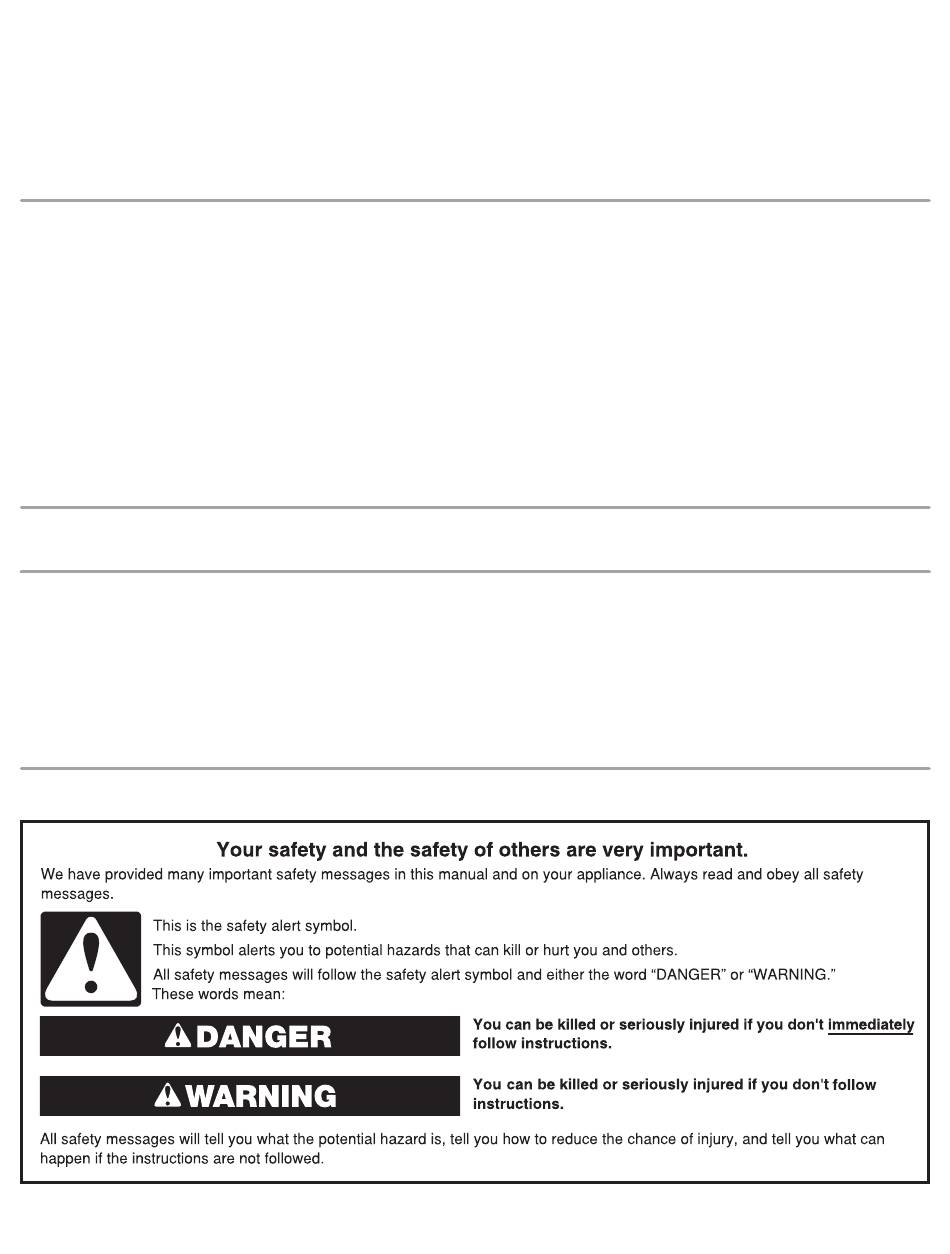

WASHER SAFETY
W11156977D
W11156978D-SP
Para obtener acceso al instrucciones de instalación en español,
INSTRUCTIONS
D'INSTALLATION
DE LA LAVEUSE
Table des matières
SÉCURITÉ DE LA LAVEUSE ......................................10
EXIGENCES D'INSTALLATION ..................................10
Outillage et pièces ........................................................10
Exigences d'emplacement ...........................................11
Système de vidange ......................................................14
Spécifications électriques ............................................14
INSTRUCTIONS D'INSTALLATION ............................15
Raccordement du tuyau de vidange............................16
Raccordement des tuyaux d'arrivée d'eau .................17
Établissement de l'aplomb de la laveuse ....................19
Liste de vérification pour l'achèvement
de l'installation ..............................................................20
NOTES SUR L'INSTALLATION
____________________________________
Date d'achat :
_______________________________
Date d'installation :
_____________________________________
Installateur :
_______________________________
Numéro de modèle :
_________________________________
Numéro de série :
Advertisement
Table of Contents
Related Manuals for Maytag MGD8630HC
Summary of Contents for Maytag MGD8630HC
- Page 1 WASHER INSTRUCTIONS INSTALLATION D’INSTALLATION INSTRUCTIONS DE LA LAVEUSE Table of Contents Table des matières WASHER SAFETY ............1 SÉCURITÉ DE LA LAVEUSE ........10 INSTALLATION REQUIREMENTS ........2 EXIGENCES D’INSTALLATION ........10 Tools and Parts ..............2 Outillage et pièces ............10 Location Requirements ..........3 Exigences d’emplacement ...........11 Drain System ..............4 Système de vidange ............14 Electrical Requirements ..........5...
- Page 2 INSTALLATION REQUIREMENTS Available accessories: An optional matching pedestal is available for your washer. Please contact your retailer for ordering information, or see TOOLS AND PARTS the “Assistance or Service” page on the back of your Use and Care Guide. Gather required tools and parts before starting installation. Alternate parts Tools needed: (not supplied with washer)
- Page 3 LOCATION REQUIREMENTS Maytag Models ® " Proper installation is your responsibility. (1345 mm) 27" " You will need: (686 mm) (837 mm) A water heater set to 120°F (49°C). A grounded electrical outlet located within 6 ft (1.8 m) of power cord on back of washer.
- Page 4 DRAIN SYSTEM Custom under-counter installation: The drain system can be installed using a floor drain, wall standpipe, floor standpipe, or laundry tub. Select the method you need. 39" min. IMPORTANT: To avoid siphoning, only 4.5" (114 mm) of drain (991 mm) hose should be inside standpipe.
- Page 5 Floor drain system Floor drain system requires a Siphon Break Kit, two Connector Kits, and an Extension Drain Hose that may be purchased separately. Please contact your retailer for ordering information, or see the “Assistance or Service” page on the back of your Use and Care Guide.
- Page 6 CONNECT DRAIN HOSE Locate transport bolts Attach drain hose to drain port A- Ribs Locate four transport bolts on rear of washer. If clamp is not already in place on elbow end of drain hose, squeeze clamp with pliers and slide it over end of hose, centering it between the ribs, as shown.
- Page 7 CONNECT INLET HOSES Remove drain hose form (floor drain installations only) Insert new flat washers Coupling Washer IMPORTANT: To avoid leaks, check that your water inlet hoses have flat washers at both ends. Washer must be connected to water faucets with new inlet hoses with flat washers (not provided).
- Page 8 LEVEL WASHER Connect inlet hoses to washer IMPORTANT: Leveling your washer properly reduces excess noise and vibration. Check levelness of washer Place level here Attach hot water hose to hot water inlet valve. Screw coupling by hand until it is snug. Use pliers to tighten couplings an additional two-thirds turn.
- Page 9 Adjust leveling feet Jam nut If washer is not level, use a 9/16" (14 mm) open-end or adjustable wrench to turn jam nuts clockwise on feet until they are about 1/2" (13 mm) from the washer cabinet. Then turn the leveling foot clockwise to lower the washer or counterclockwise to raise the washer.
- Page 10 SÉCURITÉ DE LA LAVEUSE EXIGENCES D’INSTALLATION OUTILLAGE ET PIÈCES Rassembler les outils et pièces nécessaires avant de commencer l’installation. Outillage nécessaire : Outillage facultatif : Clés plates ou clés à Niveau Lampe de poche Seau molette de 1/2" (13 mm), 5/8"...
- Page 11 Pièces fournies : Tuyaux d’arrivée d’eau alternatifs : REMARQUE : Toutes les pièces fournies pour l’installation (peuvent être nécessaires pour certaines installations; ne sont se trouvent dans le panier de la laveuse. pas fournis avec la laveuse) 8212656RP Tuyau d’arrivée d’eau de 10 pi. (3 m), EPDM noir (lot de 2) 8212641RP Tuyau d’arrivée d’eau de 5 pi.
- Page 12 Modèles Whirlpool , Inglis et Amana* Modèles Maytag ® ® " (1435 mm) 27" " " (844 mm) (686 mm) (1345 mm) 27" " (837 mm) (686 mm) " (981,5 mm) " (981,5 mm) " (1303 mm) 27" " (795 mm) (686 mm) "...
- Page 13 Installation dans un encastrement ou un placard Installation dans un encastrement ou un placard (laveuse et sécheuse superposées) : (laveuse uniquement) : 3" 3" 6" 6" (76 mm) (76 mm) (152 mm) (152 mm) 48 po. (310 cm 48 po. (310 cm 1"...
- Page 14 SYSTÈME DE VIDANGE Le système de vidange de la laveuse peut être installé à l’aide d’un conduit d’évacuation au plancher, un tuyau de rejet à l’égout au plancher ou mural ou un évier de buanderie. Sélectionner la méthode à utiliser. IMPORTANT : Pour éviter un effet de siphon, ne pas introduire plus de 4,5"...
- Page 15 INSTRUCTIONS D’INSTALLATION Une alimentation de 120 V, 60 Hz, CA seulement, de 15 ou 20 A, protégée par un fusible est requise. On recommande l’emploi d’un fusible ou d’un disjoncteur AVERTISSEMENT temporisé. Il est recommandé de raccorder l’appareil sur un circuit distinct exclusif à cet appareil. Risque du poids excessif Cette laveuse comporte un cordon d’alimentation électrique à...
- Page 16 RACCORDEMENT DU TUYAU Retirer les boulons de transport DE VIDANGE de la laveuse Fixation du tuyau de vidange à l’orifice de vidange Desserrer les boulons avec une clé de 5/8" (16 mm). A-Rainures Déplacer chaque boulon et cale vers le centre du trou. Retirer les boulons et les cales en plastique de l’arrière Si la bride n’est pas déjà...
- Page 17 RACCORDEMENT DES TUYAUX Retrait de la bride de retenue pour D’ARRIVÉE D’EAU tuyau de vidange (installations avec vidange au plancher uniquement) Insérer les rondelles plates neuves Raccord Rondelle IMPORTANT : Afin d’éviter toute fuite, vérifier que les tuyaux d’arrivée d’eau comportent des rondelles d’étanchéité plates aux deux extrémités.
- Page 18 Purger les canalisations d’eau Rechercher les fuites éventuelles Faire couler pendant quelques secondes l’eau par les tuyaux dans l’évier de buanderie, le tuyau rigide de rejet à l’égout Ouvrir lentement les robinets d’eau pour vérifier qu’il n’y a pas ou le seau pendant quelques secondes pour éviter toute de fuite.
- Page 19 ÉTABLISSEMENT DE L’APLOMB Ajuster les pieds de nivellement DE LA LAVEUSE IMPORTANT : L’établissement correct de l’aplomb de la laveuse permet de réduire les nuisances sonores et de limiter les vibrations. Contrôler l’aplomb de la laveuse Contre- Jam nut écrou Placer le niveau à...
- Page 20 LISTE DE VÉRIFICATION POUR L’ACHÈVEMENT DE L’INSTALLATION Consulter les spécifications électriques. S’assurer de disposer d’une source d’électricité appropriée et d’une liaison à la terre conforme à la méthode recommandée. Vérifier que toutes les pièces sont maintenant installées. S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été...
- Page 24 W11156977D /™ ©2022 All rights reserved. ® W11156978D-SP Tous droits réservés. 05/22...
-
