Storm DC
SERIES
Instruction manual
Руководство по эксплуатации
Электрический
кондиционер воздуха,
сплит-система
Модели/Models:
Электрический кондиционер воздуха, сплит-система
(внутренний блок)

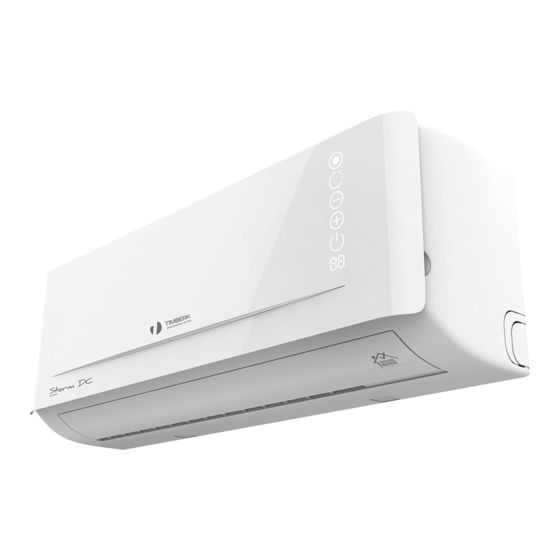

Electrical air conditioner, split-system (indoor unit)
• AC TIM 09HDN S19
• AC TIM 12HDN S19
• AC TIM 18HDN S19
• AC TIM 24HDN S19
Электрический кондиционер воздуха, сплит-система
(наружный блок)
Electrical air conditioner, split-system (outdoor unit)
• AC TIM 09HDN S19-01
• AC TIM 12HDN S19-01
• AC TIM 18HDN S19-01
• AC TIM 24HDN S19-01
Руководство по эксплуатации включает в себя гарантийный талон
Outlook of devices, aslo colour scores can be revised without any special advance
notices.
Производитель вправе менять внешний вид прибора и цветовую гамму при-
бора без специального уведомления.
Electric air
conditioner,
split-system
Advertisement
Chapters
Table of Contents
Related Manuals for Timberk AC TIM 09HDN S19
Summary of Contents for Timberk AC TIM 09HDN S19
- Page 1 Модели/Models: Электрический кондиционер воздуха, сплит-система (внутренний блок) Electrical air conditioner, split-system (indoor unit) • AC TIM 09HDN S19 • AC TIM 12HDN S19 • AC TIM 18HDN S19 • AC TIM 24HDN S19 Электрический кондиционер воздуха, сплит-система Storm DC SERIES (наружный...
-
Page 2: Table Of Contents
2. Safeguards ..................2 We thank you for your happy choice and buying of a domestic air 3. Specifications ...................4 conditioner TIMBERK. It will serve you for a long time. 4. Appliance description ...............6 5. Delivery set ..................6 Is intended for cooling, heating, dehydration of air in domestic 6. -
Page 3: Safeguards
16. Don’t use dangerous chemicals for cleaning of the appliance and don’t let them on the appliance. 17.When removing an air filter, don’t touch metal parts of the appliance. 18.To avoid overheating and risk of flash fire, as well as damage of www.timberk.com • Electric air conditioner... -
Page 4: Specifications
3. SPECIFICATIONS Model AC TIM 09HDN S19 AC TIM 12HDN S19 AC TIM 18HDN S19 AC TIM 24HDN S19 Indoor unit AC TIM 09HDN S19 AC TIM 12HDN S19 AC TIM 18HDN S19 AC TIM 24HDN S19 Outdoor unit AC TIM 09HDN S19-01... - Page 5 Model AC TIM 09HDN S19 AC TIM 12HDN S19 AC TIM 18HDN S19 AC TIM 24HDN S19 Indoor unit AC TIM 09HDN S19 AC TIM 12HDN S19 AC TIM 18HDN S19 AC TIM 24HDN S19 Outdoor unit AC TIM 09HDN S19-01...
-
Page 6: Appliance Description
Conditioner unit for indoor installation -1 piece ** design of indicator symbols may differ depending on model and Conditioner unit for outdoor installation -1 piece series. Remote control board -1 piece www.timberk.com • Electric air conditioner... - Page 7 17.Button «SUPPER». Using this button, you may turn the turbo mode on and off. In this mode the conditioner shows the maximum cooling (in cool mode) or heating (in heat mode) capacity. 18.Button «ECO» (Economic). Using this button, you may turn the www.timberk.com • Electric air conditioner...
-
Page 8: Operating Modes
To change the position of deflectors, use the "SWING" button. Turn the conditioner on pressing the «ON/OFF» button. Pressing the «MODE» button, select the DRY mode. The conditioner will start working www.timberk.com • Electric air conditioner... -
Page 9: Maintenance
• Make sure that air inlet and outlet grilles of the outdoor unit are not blocked by foreign objects. • Cleaning of air filter • Air filter cleans the air entering the conditioner from dust and foreign particles. If the filter is contaminated, the conditioner capacity decreases sharply. www.timberk.com • Electric air conditioner... -
Page 10: Troubleshooting
For more details, please, ask a shop assistant. 12. UTILIZATION RULES Upon expiration of the service life, the appliance should be utilized in accordance with norms, regulations and procedures effective in the place of utilization. www.timberk.com • Electric air conditioner... -
Page 11: Важная Информация
заны все необходимые технические данные и дру- гая полезная информация о приборе. Используйте прибор только по назначению, указанному в дан- ном руководстве. * Руководство по эксплуатации может быть дополнено приложением №1, кото- рое является неотъемлемой частью Руководства по эксплуатации. www.timberk.com • Electric air conditioner... -
Page 12: Меры Предосторожности
ра отключите его от электрической сети. Чистку и техническое обслу- живание производите в соответствии с указаниями данного руковод- ства по эксплуатации. 15. Для обеспечения эффективной работы кондиционера эксплуати- руйте его в температурно-влажностных условиях, указанных в данном www.timberk.сom • Электрический кондиционер воздуха... -
Page 13: Технические Характеристики
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель AC TIM 09HDN S19 AC TIM 12HDN S19 AC TIM 18HDN S19 AC TIM 24HDN S19 Внутренний блок AC TIM 09HDN S19 AC TIM 12HDN S19 AC TIM 18HDN S19 AC TIM 24HDN S19 Наружный блок... - Page 14 Модель AC TIM 09HDN S19 AC TIM 12HDN S19 AC TIM 18HDN S19 AC TIM 24HDN S19 Внутренний блок AC TIM 09HDN S19 AC TIM 12HDN S19 AC TIM 18HDN S19 AC TIM 24HDN S19 Наружный блок AC TIM 09HDN S19-01...
-
Page 15: Описание Прибора
5. Жалюзи (направляющие заслонки) для раздачи обработанного воздуха. 6. Воздушный фильтр. 7. Медная трубка газа (фреона), соединительная магистраль*. 8. Трубка для отвода конденсата*. 9. Воздуховыпускная решетка наружного блока. 10. Блок кондиционера для наружной установки вне помещения. 11. Воздухозаборные решетки наружного блока. www.timberk.сom • Электрический кондиционер воздуха... -
Page 16: Управление Прибором
15. Кнопка «SWING». С помощью данной кнопки можно регулировать положение воздуховыпускных жалюзи и направлять обработанный воздух вверх-вниз. 16. Кнопка «TIMER». После нажатия данной кнопки можно устанавли- вать время включения и выключения кондиционера по таймеру (уста- www.timberk.сom • Электрический кондиционер воздуха... - Page 17 бую клавишу на пульте во время отображения режи- ма охлаждения. Для выбора режима работы пульта «Охлаждение-о- богрев» необходимо нажать любую клавишу во вре- мя отображения режима обогрева, либо не нажимать ни какие клавиши до прекращения мигания индика- торов. www.timberk.сom • Электрический кондиционер воздуха...
-
Page 18: Режимы Работы
кой. В режиме Smart скорость вращения вентилятора выбирается чать и выключать ночной режим работы. В данном режиме при ра- автоматически боте на охлаждение кондиционер будет повышать температуру на 1°С от заданной в час в течение двух часов. При работе на обогрев www.timberk.сom • Электрический кондиционер воздуха... -
Page 19: Обслуживание
• Отключите кондиционер от электросети. • Извлеките из пульта ДУ элементы питания. • Предпусковые проверки: • Убедитесь, что воздушный фильтр установлен. • Убедитесь, что воздухозаборная и воздуховыпускная решетки наруж- ного блока не загорожены посторонними предметами. www.timberk.сom • Электрический кондиционер воздуха... -
Page 20: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Уважаемый покупатель! Обратите внимание на необходимость вашей подписи www.timberk.com на стр. 26 www.timberk.сom • Электрический кондиционер воздуха... - Page 21 Если при эксплуатации изделия Вы столкнулись с неполадками в его Модель и серийный номер изделия (на маркировочной (идентифи- работе, которые Вы не можете устранить самостоятельно в строгом кационной) наклейке Изготовителя на изделии (TIMBERK ID) должны соответствии с Руководством по эксплуатации изделия, обратитесь соответствовать указанным в гарантийном талоне продавцом. При...
- Page 22 (кассовым) чеком или другим документом, подтверждающим дату и факт продажи изделия на территории РФ. Увеличенный гарантийный срок для компрессора кондиционера воз- духа TIMBERK составляет 3 года*, со дня передачи изделия потре- Установка, подключение и запуск в эксплуатацию данного изделия бителю.
- Page 23 Изготовитель снимает с себя любую ответственность за возможный организации) расходы на проведение экспертизы вред, прямо и или косвенно нанесенный продукцией TIMBERK людям, (диагностики, а также связанные с ее проведением домашним животным, и имуществу, в случаях, если это произошло в ре- расходы...
- Page 24 гарантии на компрессор кондиционера, а также для выполнения ус- Если маркировочная (идентификационная) наклей- ловия долговременной работы кондиционера, в рамках заявленного ка на изделие TIMBERK (TIMBERK ID) закреплена на срока службы и более. изделии не плотно и существует риск ее утери, то...
- Page 25 Производитель рекомендует приобретать приборы Печать TIMBERK только у авторизированных им продавцов. фирмы-продавца В предоставлении дополнительной гарантии может быть отказано, если прибор TIMBERK был приоб- ретен у продавцов, указанных в соответствующем разделе на сайте www.timberk.com, не исполняющих Заполняется фирмой-установщиком полностью или частично требований производителя...
- Page 26 5. Не имеет претензий к внешнему виду / комплектности / работоспособ- ности (если прибор проверялся в его присутствии при продаже) приоб- Особые отметки ретенного изделия. «Г» Дата приема Подпись покупателя (с расшифровкой) Печать Дата выдачи сервисного центра __________________________________ / _____________________/ Особые отметки Дата______________________________ www.timberk.сom • Электрический кондиционер воздуха...
- Page 27 Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом Отрывной талон«В» Изделие Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом Отрывной талон«Г» Изделие Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом www.timberk.сom • Электрический кондиционер воздуха...
- Page 28 Заполняется сервисным центром Дата приема Дата выдачи Номер заказа-наряда Печать сервисного центра Проявление дефекта Мастер Код неисправности Заполняется сервисным центром Дата приема Дата выдачи Номер заказа-наряда Печать сервисного центра Проявление дефекта Мастер Код неисправности Заполняется сервисным центром www.timberk.сom • Электрический кондиционер воздуха...
- Page 29 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.сom • Электрический кондиционер воздуха...
- Page 30 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.сom • Электрический кондиционер воздуха...
