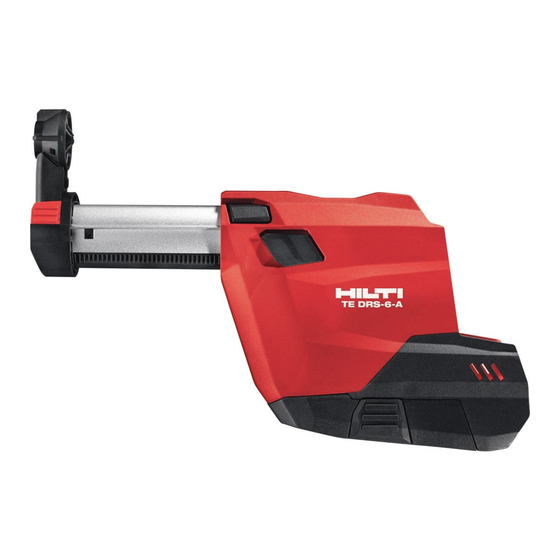

TE DRS6-A Original-Bedienungsanleitung ........Original operating instructions .
Page 7: De Original-Bedienungsanleitung
Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien Elektrogeräte und Akkus nicht in den Hausmüll werfen Hilti Li-Ion-Akku Hilti Ladegerät 1.2.3 Symbole in Abbildungen Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
Page 8 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß...
Page 9 ▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektro- werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an der Stromversorgung anschließen, kann dies zu Unfällen führen.
Page 10 ▶ Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen. Zusätzliche Sicherheitshinweise ▶ Beachten Sie alle Sicherheitshinweise in dieser Dokumentation und in der Dokumentation des Hilti Bohrhammers. ▶ Benutzen Sie einen Atemschutz, der den anfallenden Reststaub beim Bohren und bei Servicearbeiten von Gesicht und Atemwegen fern hält.
Page 11 Bestimmungsgemäße Verwendung Das Staubmodul TE DRS6A wird als Zubehör für die Hilti Bohrhämmer TE 6A36 und TE 6A22 verwendet. Es sammelt einen großen Prozentsatz des entstehenden Staubes ein und kann schnell und einfach am Bohrhammer befestigt werden. Im Staubmodul ist ein Sauglüfter integriert. Dieser wird durch einen eigenen Motor angetrieben.
Page 12 2. Drücken Sie den Bohrhammer mit eingesetztem Bohrer gegen den Untergrund, bis der Bohrer diesen berührt. 3. Lassen Sie den Hub-Voreinstellungsknopf los. Bohrtiefe einstellen (Tiefenanschlag) Ist eine genaue Bohrtiefe erforderlich, muss diese durch Probebohrungen Ermittelt werden. 1. Drücken Sie den Knopf des Tiefenanschlags und halten Sie diesen gedrückt. 2.
Page 13 Funktion. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Transport und Lagerung von Akku-Werkzeugen und Akkus...
Page 14 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Page 15: En Original Operating Instructions
Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
Page 16 Product information Hilti products are designed for professional use and may be operated, serviced and maintained only by trained, authorized personnel. This personnel must be specifically informed about the possible hazards. The product and its ancillary equipment can present hazards if used incorrectly by untrained personnel or if used not in accordance with the intended use.
Page 17 ▶ Use respiratory protection to keep residual dust away from the face and airways when drilling and when servicing the tool or accessories. ▶ Always use the side handle on the Hilti rotary hammer drill, even when the dust removal module is fitted. 409098...
Page 18 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Contact Hilti Service. Description...
Page 19 Operation Preparations at the workplace WARNING Risk of injury by inadvertent starting! ▶ Before inserting the battery, make sure that the product is switched off. ▶ Remove the battery before making any adjustments to the power tool or before changing accessories. Observe the safety instructions and warnings in this documentation and on the product.
Page 20 (e.g. by being dipped in water or left in the rain). If a battery has been soaked by moisture, treat it as a damaged battery. Isolate it in a non-flammable container and consult Hilti Service. • Keep the battery free of extraneous oil and grease. Do not permit dust or dirt to accumulate unnecessarily on the battery.
Page 21 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
Page 22: Nl Originele Handleiding
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 23 Dit teken vraagt om uw bijzondere aandacht bij de omgang met het product. Productinformatie Hilti producten zijn bestemd voor de professionele gebruiker en mogen alleen door geautoriseerd, vakkundig geschoold personeel bediend, onderhouden en gerepareerd worden. Dit personeel moet speciaal op de hoogte zijn gesteld van de mogelijke gevaren.
Page 24 elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. ▶ Voorkom contact van het lichaam met geaarde oppervlakken van bijvoorbeeld buizen, verwarmin- gen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is.
Page 25 ▶ Gebruik of laad geen accu's die aan stootbelasting zijn blootgesteld, van hoger dan een meter gevallen zijn of op een andere manier beschadigd zijn. Neem in dit geval contact op met de Hilti Service. ▶ Als de accu zo heet is dat hij niet kan worden vastgepakt, kan deze defect zijn. Plaats de accu op een overzichtelijke, niet brandbare plaats met voldoende afstand tot brandbare materialen.
Page 26 Diepte-aanslag Correct gebruik De stofmodule TE DRS6A wordt als toebehoren voor de Hilti boorhamer TE 6A36 en TE 6A22 gebruikt. Deze verzamelt een grote hoeveelheid van de stof die optreedt en kan snel en eenvoudig aan de boorhamer worden bevestigd. In de stofmodule is een zuigventilator geïntegreerd. Deze wordt door een eigen motor aangedreven.
Page 27 Stofmodule monteren Let er vóór het monteren op dat de bevestigingspunten en de elektrische aansluitingen op de boorhamer en de stofmodule stofvrij zijn en gemakkelijk kunnen worden bewogen. 1. Zet de rechts-/linksloopschakelaar van de boorhamer in de middelste stand. 2. Verwijder de diepte-aanslag uit de zijhandgreep. 3.
Page 28 (bijvoorbeeld in water dompelen of in de regen laten staan). Wanneer een accu doornat is, behandelt u de accu als een beschadigde accu. Isoleer deze in een niet-brandbare bus en neem contact op met de Hilti Service. •...
Page 29 Voor een veilig gebruik alleen originele vervangingsonderdelen en verbruiksmaterialen gebruiken. Door Hilti goedgekeurde vervangingsonderdelen, verbruiksmaterialen en toebehoren voor uw product vindt u in uw Hilti Store of op: www.hilti.group Transport en opslag van accugereedschap en accu's Transport ATTENTIE Onbedoeld in werking treden tijdens transport ! ▶...
Page 30: Fr Notice D'utilisation Originale
▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. Hilti producten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk.
Page 31 Ce signe doit inviter à manier le produit en faisant particulièrement attention. Informations produit Les produits Hilti sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être au courant des dangers inhérents à l'utilisation de l'appareil.
Page 32 Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique.
Page 33 Consignes de sécurité supplémentaires ▶ Respecter toutes les consignes de sécurité de la présente documentation ainsi que celles figurant dans la documentation du perforateur-burineur Hilti. ▶ Porter un masque respiratoire pour protéger le visage et les voies respiratoires des poussières résiduelles produites lors du perçage et des travaux d'entretien.
Page 34 Le récupérateur de poussières TE DRS6A est utilisé comme accessoire pour les perforateurs-burineurs Hilti TE 6A36 et TE 6A22. Il permet de collecter la majeure partie des poussières et se fixe facilement et rapidement au perforateur-burineur. Le récupérateur de poussières contient un ventilateur aspirant entraîné...
Page 35 Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit. Montage du module récupérateur de poussières Avant de procéder au montage, vérifier que les points de fixation et les interfaces électriques sur le perforateur-burineur et sur le module récupérateur de poussières sont exempts de poussières et opérationnels.
Page 36 Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels. • Ne pas utiliser le produit en cas d'endommagements et/ou de dysfonctionnements. Faire immédiatement réparer le produit par le S.A.V. Hilti. Français 409098 *409098*...
Page 37 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...
Page 38: Es Manual De Instrucciones Original
▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Page 39 Preste especial atención a este símbolo cuando utilice el producto. Información del producto Los productos Hilti están diseñados para usuarios profesionales y solo deben ser manejados, conservados y reparados por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso.
Page 40 Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica.
Page 41 ▶ Utilice una mascarilla que proteja la cara y las vías respiratorios de los restos de polvo que se desprenden al taladrar y al realizar trabajos de mantenimiento. ▶ Utilice siempre también la empuñadura lateral del martillo perforador Hilti cuando el módulo de aspiración esté montado.
Page 42 Uso conforme a las prescripciones El módulo de aspiración TE DRS6A se utiliza como accesorio para los martillos perforadores Hilti TE 6A36 y TE 6A22. Recoge gran parte del polvo que se genera y se fija rápida y fácilmente al martillo perforador. En el módulo de aspiración hay integrado un ventilador de aspiración.
Page 43 Manejo Preparación del trabajo ADVERTENCIA Riesgo de lesiones por arranque involuntario. ▶ Antes de insertar la batería, asegúrese de que el producto correspondiente esté desconectado. ▶ Retire la batería antes de realizar ajustes en la herramienta o de cambiar accesorios. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
Page 44 (por ejemplo, sumergiéndola en agua o dejándola bajo la lluvia). Si penetra agua en la batería, trátela como una batería dañada. Aíslela en un recipiente no inflamable y póngase en contacto con el Servicio Técnico de Hilti. •...
Page 45 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN...
Page 46: Pt Manual De Instruções Original
Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 47 Este símbolo pretende despertar a sua atenção durante o manuseamento do produto. Dados informativos sobre o produto Os produtos Hilti foram concebidos para uso profissional e só devem ser utilizados, mantidos e reparados por pessoal autorizado e devidamente credenciado. Este pessoal deverá estar informado, em particular, sobre os potenciais perigos.
Page 48 Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶...
Page 49 Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti. 409098 Português...
Page 50 O módulo de aspiração de pó TE DRS6A é utilizado como acessório para os martelos perfuradores TE 6A36 e TE 6A22 da Hilti. Este retém uma percentagem considerável do pó produzido e pode ser fixado de forma rápida e simples no martelo perfurador. No módulo de aspiração de pó está integrado um exaustor.
Page 51 Montar o módulo de aspiração de pó Antes de efectuar a montagem, certifique-se de que os pontos de fixação e as interfaces eléctricas no martelo perfurador e no módulo de aspiração de pó estão livres de pó e se movem livremente. 1.
Page 52 (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti. • Mantenha a bateria sem resíduos de óleo e massa consistente externos. Não permita que se acumule desnecessariamente pó...
Page 53 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Transporte e armazenamento de ferramentas a bateria e baterias...
Page 54: It Manuale D'istruzioni Originale
▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Page 55 Informazioni relative al prodotto I prodotti Hilti sono destinati ad un uso di tipo professionale e devono essere utilizzati, sottoposti a manutenzione e riparati esclusivamente da personale autorizzato ed opportunamente istruito. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi.
Page 56 Sicurezza elettrica ▶ La spina di collegamento dell'attrezzo deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori con gli attrezzi elettrici dotati di messa a terra di protezione. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Page 57 ▶ Non utilizzare o caricare batterie che hanno ricevuto un colpo, che sono cadute da oltre un metro o che si sono danneggiate in altro modo. In questo caso contattate sempre il vostro Centro riparazioni Hilti. ▶ Quando la batteria è troppo calda al tatto, è possibile che sia difettosa. Collocare la batteria in un luogo visibile e non infiammabile ad una distanza sufficiente dai materiali infiammabili.
Page 58 Il TE DRS-6-A OSHA soddisfa la direttiva OSHA 1926.1153 Table 1. Dotazione Aspiratore per la polvere TE DRS-6-A, manuale d'istruzioni. Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group Dati tecnici...
Page 59 Utilizzo Preparazione al lavoro AVVERTIMENTO Pericolo di lesioni a causa di avviamento accidentale! ▶ Prima di inserire la batteria, assicurarsi che il relativo prodotto sia spento. ▶ Rimuovere la batteria prima di procedere con le impostazioni dell'attrezzo o prima di sostituire degli accessori.
Page 60 (ad es. non immergere in acqua né esporre a pioggia). Se un batteria è stata bagnata, trattarla come una batteria danneggiata. Isolarla in un contenitore non infiammabile e rivolgersi al Centro Riparazioni Hilti. • Tenere la batteria priva di olio e grasso esterni. Non lasciare che sulla batteria si accumuli inutilmente polvere o sporcizia.
Page 61 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori autorizzati da Hilti per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group...
Page 62: Da Original Brugsanvisning
▶ Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti. ▶ Smaltire le batterie in modo che non possano finire in mano ai bambini. ▶ Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente.
Page 63 Dette symbol skal sikre skærpet opmærksomhed ved omgang med produktet. Produktoplysninger Hilti-produkter er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i særdeleshed informeres om de potentielle farer, der er forbundet med brugen af dette produkt.
Page 64 Elektrisk sikkerhed ▶ Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne elværktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. ▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe.
Page 65 ▶ Hvis batteriet er for varmt til at kunne røres, kan det være defekt. Anbring batteriet på et overskueligt, ikke-brændbart sted med tilstrækkelig afstand til brændbare materialer. Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service. 409098...
Page 66 Dybdestop Bestemmelsesmæssig anvendelse Støvmodul TE DRS6A anvendes som tilbehør til Hilti borehammer TE 6A36 og TE 6A22. Det opsamler en stor procentdel af det genererede støv og kan nemt og hurtigt monteres på borehammeren. Der er integreret en sugeblæser i støvsugermodulet. Denne drives af en separat motor. Når borehammeren tændes, trækker modulet strøm fra borehammerens batteri.
Page 67 Montering af støvsugermodulet Før montering skal du sørge for, at monteringspunkterne og de elektriske tilslutninger på borehamme- ren og på støvmodulet er fri for støv og bevæger sig problemfrit. 1. Sæt omskifteren til valg af højre-/venstreløb på borehammeren i midterposition. 2.
Page 68 Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontroller dem for korrekt funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Dansk...
Page 69 ▶ Bortskaf batterier på en sådan måde, at børn ikke kan få fat på dem. ▶ Bortskaf batteriet hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma. Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes.
Page 70: Sv Originalbruksanvisning
▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Originalbruksanvisning Anvisningar om bruksanvisning Om denna bruksanvisning • Läs noga igenom den här bruksanvisningen innan du använder verktyget. Det är en förutsättning för säkert arbete och problemfri hantering.
Page 71 Produktinformation Hilti-produkter är avsedda för den yrkesmässiga användaren och får endast användas, underhållas och sättas igång av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.
Page 72 Personsäkerhet ▶ Var uppmärksam, ha uppsikt över vad du gör och använd elverktyget med förnuft. Använd aldrig elverktyg om du är trött eller påverkad av droger, alkohol eller medicin. En kort sekund av bristande uppmärksamhet när du arbetar med ett elverktyg kan leda till att du skadar dig själv eller någon annan svårt.
Page 73 ▶ Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ batteriet på en plats där inget riskerar att fatta eld och på betryggande avstånd från brännbart material. Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service. Beskrivning Produktöversikt...
Page 74 Villkor: TE DRS-6-A OSHA TE DRS-6-A OSHA uppfyller kraven i direktivet OSHA 1926.1153 Table 1. Leveransinnehåll Dammsugarmodul TE DRS-6-A, bruksanvisning. Dessutom finns fler godkända systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Teknisk information Effekt...
Page 75 3. Släpp djupanslagets knapp. Tömma dammbehållaren Ett fullt filter kan leda till ökat dammutsläpp och därför bör det tömmas regelbundet. Använd andningsskydd. 1. Håll maskinen vågrätt och låt den gå en kort stund. ▶ På så vis sugs de dammrester som satt sig i dammsugarmodulen in i dammbehållaren. 2.
Page 76 ▶ Kontrollera produkt och batterier före varje användning samt före och efter längre tids förvaring för att se till att de inte är skadade. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Svenska...
Page 77: No Original Bruksanvisning
▶ Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder tar Hilti tillbaka din gamla enhet för återvinning. Fråga Hilti kundservice eller din säljare.
Page 78 Dette symbolet betyr at håndtering av produktet krever stor grad av oppmerksomhet. Produktinformasjon Hilti-produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller det benyttes feil.
Page 79 ▶ Bruk ikke elektroverktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare flytende stoffer, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. ▶ Hold barn og andre personer på sikker avstand mens elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over verktøyet.
Page 80 ▶ Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet avkjøles. Hvis batteriet fremdeles er for varmt til å ta i etter en time, er det defekt. Kontakt Hilti service. Norsk...
Page 81 Dybdeanlegg Forskriftsmessig bruk Støvmodulen TE DRS6A brukes som tilbehør til Hilti-borhammerne TE 6A36 og TE 6A22. Den samler opp en stor prosentdel av støvet som oppstår og kan enkelt festes på borhammeren. I støvmodulen er det innebygd en sugevifte. Denne drives av en egen motor. Når du slår på borhammeren, får modulen strøm fra borhammerbatteriet.
Page 82 Montering av støvmodulen Før montering må du kontrollere at festepunktene og de elektriske grensesnittene på borhammeren og på støvmodulen er støvfrie og går lett. 1. Sett bryteren for høyre-/venstregang av borhammeren i midtstilling. 2. Fjern dybdeanlegget fra sidehåndtaket. 3. Skyv støvmodulen forfra inn på maskinen til den smekker på plass. 4.
Page 83 Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt. Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du i nærmeste Hilti Store eller på: www.hilti.group 409098...
Page 84 ▶ Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. Feilsøking Feil Mulig årsak...
Page 85: Fi Alkuperäiset Ohjeet
Produsentgaranti ▶ Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner. Alkuperäiset ohjeet Tämän käyttöohjeen tiedot Tästä käyttöohjeesta • Lue ehdottomasti tämä käyttöohje ennen tuotteen käyttämistä. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. •...
Page 86 Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn. Tuotetiedot Hilti-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.
Page 87 kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. ▶ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee koneen pyörivässä osassa, saattaa johtaa loukkaantumiseen. ▶ Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
Page 88 Syvyysrajoitin Tarkoituksenmukainen käyttö Pölynpoistovarustus TE DRS6A on Hilti-poravasaroihin TE 6A36 ja TE 6A22 tarkoitettu lisävaruste. Se kerää syntyvästä pölystä suurimman osan, ja se on nopea ja helppo kiinnittää poravasaraan. Pölynpoistova- rustuksessa on imevä tuuletin. Sitä käyttää erillinen moottori. Kun poravasara kytketään päälle, moduuli saa virtansa poravasaran akusta.
Page 89 Tekniset tiedot Ottoteho 60 W Imuteho 250 ℓ/min Paino 1,0 kg Käyttö Työkohteen valmistelu VAARA Loukkaantumisvaara vahingossa käynnistymisen seurauksena! ▶ Varmista ennen akun kiinnittämistä, että tuote on kytketty pois päältä. ▶ Irrota akku, ennen kuin muutat koneen säätöjä tai vaihdat lisävarusteosia. Noudata tässä...
Page 90 Vältä altistamasta akkua tarpeettomasti pölylle tai lialle. Älä koskaan altista akkua suurelle kosteudelle (esimerkiksi upota veteen tai jätä sateeseen). Jos akku on pahoin kastunut, käsittele sitä kuin vaurioitunutta akkua. Eristä akku palamattomasta materiaalista valmistettuun astiaan ja ota yhteys Hilti-huoltoon. Suomi 409098...
Page 91 ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Apua häiriötilanteisiin Häiriö Mahdollinen syy Ratkaisu Liiallinen pölyn leviäminen.
Page 92: Et Originaalkasutusjuhend
▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu.
Page 93 See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik. Tooteinfo Hilti tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik kõikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
Page 94 ▶ Vältige keha kontakti maandatud pindadega (nt toru, radiaator, pliit, külmik). Kui teie keha on maandatud, on elektrilöögi oht suurem. ▶ Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilise tööriista sisemusse satub vett, suurendab see elektrilöögiohtu. ▶ Ärge kasutage ühenduskaablit elektrilise tööriista kandmiseks, riputamiseks ega pistiku stepslist väljatõmbamiseks! Hoidke ühenduskaablit eemal kuumusest, õlidest, teravatest servadest ja liikuvatest osadest.
Page 95 ▶ Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Võtke ühendust Hilti hooldekeskusega.
Page 96 Sügavuspiirik Sihipärane kasutamine Tolmueemaldusmoodulit TE DRS6A kasutatakse Hilti puurvasarate TE 6A36 ja TE 6A22 lisatarvikuna. See kogub suure osa tekkivast tolmust kokku; kinnitamine puurvasara külge on kiire ja lihtne. Tolmueemal- dusmoodulisse on sisse ehitatud imiventilaator. Ventilaatoril on oma mootor. Puurvasara sisselülitamisel saab moodul voolu puurvasara akust.
Page 97 Tolmueemaldusmooduli paigaldamine Veenduge enne paigaldamist, et nii puurvasara kui ka tolmueemaldusmooduli kinnituspunktid ja elektriliidesed on tolmuvabad ja kergesti käsitsetavad. 1. Seadke puurvasara reversiivlüliti keskasendisse. 2. Eemaldage lisakäepideme küljest sügavuspiirik. 3. Lükake tolmueemaldusmoodul eestpoolt seadmele, kuni moodul fikseerub. 4. Pärast paigaldamist veenduge, et tolmueemaldusmoodul on korrektselt fikseerunud. Pikkuse seadmine (käik) HOIATUS Vigastuste oht Kui vajutada käigu eelseadenupule, liigub teleskoop välja.
Page 98 Korrashoid • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja juhtelemendid töötavad veatult. Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- • ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult.
Page 99 ▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine.
Page 100: Lv Oriģinālā Lietošanas Instrukcija
▶ Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka! Tootja garantii ▶ Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole. Oriģinālā lietošanas instrukcija Informācija par lietošanas instrukciju Par šo lietošanas instrukciju • Pirms ekspluatācijas sākšanas obligāti izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem.
Page 101 Šī simbola uzdevums ir pievērst īpašu uzmanību izstrādājuma lietošanas laikā. Izstrādājuma informācija Hilti izstrādājumi ir paredzēti profesionāliem lietotājiem, un to lietošanu, apkopi un remontu drīkst veikt tikai atbilstīgi pilnvarots un instruēts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā.
Page 102 Personiskā drošība ▶ Strādājiet ar elektroiekārtu uzmanīgi, darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Ar elektroiekārtu nedrīkst strādāt personas, kas ir nogurušas vai atrodas narkotiku, alkohola vai medikamentu ietekmē. Mirklis neuzmanības, strādājot ar elektroiekārtu, var novest pie nopietnām traumām.
Page 103 ▶ Lietojiet elpceļu aizsardzības aprīkojumu, kas urbšanas un apkopes darbu laikā pasargā seju un elpceļus no atlikušajiem putekļiem. ▶ Arī tad, ja ir piemontēts putekļu modulis, vienmēr lietojiet Hilti perforatora sānu rokturi. Akumulatoru pareiza lietošana un apkope ▶ Ievērojiet īpašos norādījumus par litija jonu akumulatoru transportēšanu, uzglabāšanu un ekspluatāciju.
Page 104 Nosacījumiem atbilstīga lietošana Putekļu modulis TE DRS6A tiek lietots kā papildaprīkojums Hilti perforatoriem TE 6A36 un TE 6A22. Tas savāc lielu daļu no putekļiem, kas rodas darba laikā, un ir ātri un vienkārši piestiprināms pie perforatora. Putekļu nosūcēja modulī ir integrēts nosūkšanas ventilators. Tā piedziņu nodrošina atsevišķs motors. Kad tiek ieslēgts perforators, modulim tiek pievadīta strāva no perforatora akumulatora.
Page 105 Urbuma dziļuma (dziļuma atdures) iestatīšana Ja ir nepieciešams precīzs urbuma dziļums, tas jānosaka, veicot izmēģinājuma urbumus. 1. Nospiediet un turiet nospiestu dziļuma atdures pogu. 2. Pārbīdiet gredzenu pozīcijā, kas atbilst nepieciešamajam dziļumam. 3. Atlaidiet dziļuma atdures pogu. Putekļu tvertnes iztukšošana Ja filtrs ir piepildīts, var izdalīties pārāk liels putekļu daudzums, tādēļ...
Page 106 Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Iekārtu un akumulatoru transportēšana un uzglabāšana Transportēšana...
Page 107: Lt Originali Naudojimo Instrukcija
Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija...
Page 108 Šiuo ženklu siekiama atkreipti ypatingą dėmesį į naudojimąsi šiuo prietaisu. Informacija apie prietaisą Hilti gaminiai yra skirti profesionalams, todėl juos naudoti, techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neapmokyto personalo, netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo reikmenys gali kelti pavojų.
Page 109 ▶ Serijos numerį perkelkite į toliau nurodytą lentelę. Kreipdamiesi su prietaisu susijusiais klausimais į mūsų atstovybę ar techninės priežiūros centrą, visada nurodykite šiuos prietaiso duomenis. Prietaiso duomenys Dulkių modulis TE DRS6A Karta: Serijos Nr.: Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas, paveikslėlius ir techninius duomenis.
Page 110 ▶ Niekada nevykdykite pažeistų akumuliatorių techninės priežiūros. Bet kokią akumuliatorių techninę priežiūrą leidžiama vykdyti tik gamintojui arba įgaliotoms klientų aptarnavimo įmonėms. Papildomi saugos nurodymai ▶ Laikykitės visų saugos nurodymų, pateiktų šioje instrukcijoje ir Hilti perforatoriaus naudojimo instrukcijoje. Lietuvių 409098 *409098*...
Page 111 ▶ Jeigu į rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Padėkite akumuliatorių matomoje, nedegioje vietos pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Susisiekite su Hilti techninės priežiūros centru.
Page 112 Techniniai duomenys Nominali vartojamoji galia 60 W Siurbimo galia 250 ℓ/min Svoris 1,0 kg Naudojimas Pasiruošimas darbui ĮSPĖJIMAS Sužalojimo pavojus dėl atsitiktinio paleidimo! ▶ Prieš įdėdami akumuliatorių, įsitikinkite, kad atitinkamas prietaisas yra išjungtas. ▶ Prieš nustatydami prietaisą ar keisdami reikmenis, išimkite akumuliatorių. Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų...
Page 113 Saugokite akumuliatorių nuo bereikalingo dulkių ir nešvarumų poveikio. Saugokite akumuliatorių nuo didelės drėgmės (pvz., nepanardinkite į vandenį ir nepalikite stovėti lietuje). Jei akumuliatorius peršlapo, elkitės su juo kaip su pažeistu akumuliatoriumi. Izoliuokite jį nedegiame konteineryje ir kreipkitės į Hilti techninės priežiūros centrą. 409098 Lietuvių...
Page 114 ▶ Prietaisą ir akumuliatorius laikykite vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. ▶ Prieš kiekvieną naudojimą ir po ilgesnio sandėliavimo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Pagalba sutrikus veikimui Sutrikimas Galima priežastis...
Page 115: Pl Oryginalna Instrukcja Obsługi
▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų...
Page 116 Na ten znak użytkownik powinien zwrócić szczególną uwagę podczas obsługiwania produktu. Informacje o produkcie Produkty Hilti przeznaczone są do użytku profesjonalnego i mogą być eksploatowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach.
Page 117 Bezpieczeństwo w miejscu pracy ▶ Należy dbać o czystość i dobre oświetlenie stanowiska pracy. Bałagan lub brak oświetlenia w miejscu pracy mogą prowadzić do wypadków. ▶ Używając tego elektronarzędzia nie wolno pracować w otoczeniu zagrożonym wybuchem, w któ- rym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą prowadzić...
Page 118 Dodatkowe wskazówki dotyczące bezpieczeństwa ▶ Należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa zawartych w niniejszej doku- mentacji oraz w dokumentacji dotyczącej młotowiertarki Hilti. ▶ Należy używać maski przeciwpyłowej, która chroni twarz i drogi oddechowe przed pyłem powstającym w trakcie wiercenia i prac serwisowych.
Page 119 Umieścić akumulator w widocznym, niepalnym miejscu w odpowiedniej odległości od łatwopalnych materiałów. Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Skontaktować się z serwisem Hilti. Opis Ogólna budowa urządzenia...
Page 120 Obsługa Przygotowanie do pracy OSTRZEŻENIE Niebezpieczeństwo obrażeń ciała przez niezamierzone uruchomienie! ▶ Przed włożeniem akumulatora upewnić się, że przynależne urządzenie jest wyłączone. ▶ Przed rozpoczęciem nastawy urządzenia lub wymianą osprzętu wyjąć akumulator z urządzenia. Należy przestrzegać wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej doku- mentacji i podanych na produkcie.
Page 121 Unikać niepotrzebnego wystawiania akumulatora na działanie pyłu lub brudu. Nigdy nie wystawiać akumulatora na działanie dużej wilgotności (np. zanurzanie w wodzie lub pozostawianie na deszczu). Jeżeli akumulator zostanie zamoczony, należy traktować go jak akumulator uszkodzony. Umieścić go w szczelnym, niepalnym pojemniku i skontaktować się z serwisem Hilti. 409098 Polski...
Page 122 W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie urządzenia są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group Transport i przechowywanie narzędzi akumulatorowych i akumulatorów Transport OSTROŻNIE...
Page 123: Cs Originální Návod K Obsluze
▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania.
Page 124 Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní pozornost. Informace o výrobku Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž...
Page 125 Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) nebo na elektrické nářadí napájené z akumulátoru (bez síťového kabelu). Bezpečnost pracoviště ▶ Pracoviště musí být čisté a dobře osvětlené. Nepořádek nebo neosvětlená místa mohou vést k úrazům. ▶...
Page 126 ▶ Pokud je akumulátor příliš horký na dotek, může být vadný. Akumulátor položte na nehořlavé místo, na které je vidět, v dostatečné vzdálenosti od hořlavých materiálů. Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Kontaktujte servis Hilti. Česky...
Page 127 Hloubkový doraz Použití v souladu s určeným účelem Odsávací modul TE DRS6A se používá jako příslušenství pro vrtací kladiva Hilti TE 6A36 a TE 6A22. Zachycuje velké procento vznikajícího prachu a lze ho rychle a jednoduše upevnit na vrtací kladivo. Do odsávacího modulu je integrovaný...
Page 128 Montáž odsávacího modulu Před montáží dbejte na to, aby upevňovací body a elektrické rozhraní na vrtacím kladivu a odsávacím modulu byly zbavené prachu a nevázly. 1. Přepněte přepínač chodu vpravo/vlevo vrtacího kladiva do prostřední polohy. 2. Z postranní rukojeti odmontujte hloubkový doraz. 3.
Page 129 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte, zda bezvadně fungují. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Náhradní díly, spotřební materiál a příslušenství schválené Hilti pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group 409098 Česky...
Page 130 ▶ Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.
Page 131: Sk Originálny Návod Na Obsluhu
▶ Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do smíšeného odpadu! Záruka výrobce ▶ V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti. Originálny návod na obsluhu Informácie o návode na obsluhu O tomto návode na obsluhu •...
Page 132 Tento symbol by mal u vás vzbudiť mimoriadnu pozornosť pri zaobchádzaní s výrobkom. Informácie o výrobku Výrobky značky Hilti sú určené pre profesionálneho používateľa a smie ich obsluhovať, udržiavať a opravo- vať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o rizikách a nebezpe- čenstvách, ktoré...
Page 133 ▶ Pokiaľ sa nemožno vyhnúť prevádzkovaniu elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom. Bezpečnosť osôb ▶ Pri práci buďte pozorní, dávajte pozor na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou.
Page 134 ▶ Pokiaľ je akumulátor príliš horúci na dotyk, môže byť poškodený. Akumulátor umiestnite na viditeľné, nehorľavé miesto s dostatočnou vzdialenosťou od horľavých materiálov. Nechajte akumulátor vychladnúť. Pokiaľ je akumulátor po hodine stále príliš horúci na dotyk, je poškodený. Kontaktujte servis Hilti. Opis Prehľad výrobku...
Page 135 Používanie v súlade s určením Odsávací modul TE DRS6A sa používa ako príslušenstvo pre vŕtacie kladivo Hilti TE 6A36 a TE 6A22. Zachytí veľké percento prachu vzniknutého pri práci v polohe nad hlavou a dá sa rýchlo a jednoducho upevniť na vŕtacie kladivo. V odsávacom module je integrovaný nasávací ventilátor. Ten je poháňaný...
Page 136 Nastavenie hĺbky vrtu (hĺbkového dorazu) Ak je potrebná presná hĺbka vŕtania, musí sa zistiť skúšobným vrtom. 1. Stlačte odblokovací gombík hĺbkového dorazu a držte ho stlačený. 2. Presuňte krúžok do polohy pre požadovanú hĺbku vrtu. 3. Gombík hĺbkového dorazu uvoľnite. Vyprázdnenie nádoby na prach Plný...
Page 137 Po prácach spojených so starostlivosťou a údržbou výrobku pripevnite všetky ochranné zariadenia a skontrolujte ich bezchybné fungovanie. Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Firmou Hilti schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group...
Page 138: Hu Eredeti Használati Utasítás
Výrobky značky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré zariadenie na recykláciu. Informujte sa v zákazníckom servise Hilti alebo u svojho obchodného poradcu.
Page 139 Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia. Termékinformációk A Hilti termékeket kizárólag szakember általi használatra szánták és a gépet csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell.
Page 140 ▶ Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra. Termékadatok Porelszívó modul TE DRS6A Generáció: Sorozatszám: Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és műszaki adatot, amelyet ehhez az elektromos kéziszerszámhoz mellékeltek.
Page 141 felemelése közben az ujját a kapcsolón tartja, vagy ha a gépet bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesethez vezethet. ▶ Az elektromos kéziszerszám bekapcsolása előtt feltétlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat.
Page 142 DRS kireteszelő Portartály kireteszelése & Mélységütköző Rendeltetésszerű használat A TE DRS6A porelszívó modul a Hilti TE 6A36 és TE 6A22 fúrókalapácsok tartozéka. A keletkező por nagy százalékát összegyűjti, gyorsan és egyszerűen rögzíthető a fúrókalapácsra. A porelszívó modul Magyar 409098 *409098*...
Page 143 áramot. A porelszívó modul nem alkalmas fém- és faanyagokban végzett munkákhoz. Feltételek: TE DRS-6-A OSHA A TE DRS-6-A OSHA teljesíti az OSHA 1926.1153 Table 1 irányelv előírásait. Szállítási terjedelem TE DRS-6-A porelszívó modul, használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyen vagy a www.hilti.group weboldalon talál.
Page 144 Fúrásmélység beállítása (mélységütköző) Ha pontos fúrásmélységre van szükség, akkor azt próbafúrásokkal kell meghatározni. 1. Nyomja meg és tartsa lenyomva a mélységütköző gombját. 2. Tolja el a gyűrűt a kívánt fúrásmélységig. 3. Engedje el a mélységütköző gombját. Porgyűjtő tartály ürítése A megtelt szűrő túlzott mértékű porfejlődést okozhat, ezért rendszeresen ki kell üríteni. Ürítés közben viseljen légzőmaszkot.
Page 145 A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group Az akkus szerszámok és az akkuk szállítása és tárolása Szállítás...
Page 146: Sl Originalna Navodila Za Uporabo
▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.
Page 147 Ta znak opozarja, da morate biti pri uporabi izdelka še posebej pozorni. Informacije o izdelku Izdelki Hilti so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le poobla- ščeno in izšolano osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje, in če se uporabljajo...
Page 148 Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu električnemu orodju. Posledice neupoštevanja naslednjih opozoril so lahko električni udar, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in navodila shranite za v prihodnje. Pojem "električno orodje", ki smo ga uporabili v varnostnih opozorilih, se nanaša na električno orodje za priklop na električno omrežje (s priključnim kablom) ali na električno orodje na baterijski pogon (brez priključnega kabla).
Page 149 Hilti. ▶ Uporabljajte zaščito za dihala, ki prahu, ki nastane pri vrtanju in servisnih delih, prepreči dostop do obraza in dihalnih poti. ▶ Tudi ko je modul za prah nameščen, vedno uporabljajte stranski ročaj vrtalnega kladiva Hilti. 409098 Slovenščina *409098*...
Page 150 Namenska uporaba Modul za prah TE DRS6A se uporablja kot pribor za Hilti jeva vrtalna kladiva TE 6A36 in TE 6A22. Zbira precejšen del prahu, ki nastaja pri delu, na vrtalno kladivo pa ga pritrdite hitro in preprosto. V modulu za prah je vgrajen sesalni ventilator.
Page 151 Uporaba Priprava dela OPOZORILO Nevarnost poškodb zaradi nenamernega vklopa! ▶ Pred vstavljanjem akumulatorske baterije se prepričajte, da je pripadajoči izdelek izklopljen. ▶ Pred nastavljanjem orodja ali menjavo pribora odstranite akumulatorsko baterijo. Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. Montaža modula za prah Pred montažo se prepričajte, da na pritrdilnih mestih in električnih vmesnikih na vrtalnem kladivu in modulu za prah ni prahu ter da so dobro gibljivi.
Page 152 (npr. s potapljanjem v vodo ali puščanjem na dežju). Če je akumulatorska baterija premočena, ravnajte z njo kot s poškodovano akumulatorsko baterijo. Izolirajte jo v negorljivi posodi in se obrnite na servisno službo Hilti. •...
Page 153 Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno. Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora Hilti najdete v vašem centru Hilti Store ali na spletni strani: www.hilti.group Transport in skladiščenje akumulatorskih orodij in akumulatorskih baterij...
Page 154: Hr Originalne Upute Za Uporabu
▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. Naprave Hilti so pretežno izdelane iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala.
Page 155 Ovaj znak upućuje da trebate biti posebno pažljivi prilikom rukovanja proizvodom. Informacije o proizvodu Hilti proizvodi su namijenjeni profesionalnom korisniku i smije ih posluživati, održavati i servisirati samo ovlašteno kvalificirano osoblje. To osoblje mora biti posebno podučeno o mogućim opasnostima. Proizvod i njemu pripadajuća pomoćna sredstva mogu biti opasna ako ih nepropisno i neispravno upotrebljava...
Page 156 Električna sigurnost ▶ Priključni utikač električnog alata mora odgovarati utičnici. Na utikaču se ni u kojem slučaju ne smiju izvoditi izmjene. Ne koristite adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima. Nepromijenjeni utikači i odgovarajuće utičnice smanjuju opasnost od električnog udara. ▶...
Page 157 ▶ Nosite zaštitnu masku za disanje koja štiti lice i dišne puteve od preostale prašine prilikom bušenja i servisiranja. ▶ Uvijek koristite bočni rukohvat Hilti udarne bušilice čak i kada je montiran modul za prašinu. Pažljivo rukovanje i uporaba akumulatorskih baterija ▶...
Page 158 Graničnik dubine Namjenska uporaba Modul za prašinu TE DRS6A koristi se kao pribor za Hilti udarnu bušilicu TE 6A36 i TE 6A22. Skuplja veliki postotak prašine koja nastaje i možete ga brzo i jednostavno pričvrstiti na udarnu bušilicu. U modulu za prašinu je ugrađen usisni ventilator.
Page 159 Montaža modula za prašinu Prije montaže pazite na to da na točkama za fiksiranje i električnim sučeljima na udarnoj bušilici i modulu za prašinu nema prašine i da su lako pomični. 1. Prebacite preklopnik za okretanje na desno/lijevo u srednji položaj. 2.
Page 160 Nakon čišćenja i održavanja postavite sve zaštitne uređaje i provjerite funkcioniraju li besprijekorno. Za siguran rad koristite samo originalne rezervne dijelove i potrošni materijal. Rezervne dijelove, potrošni materijal i dodatni pribor, koji je odobrila tvrtka Hilti za vaš proizvod, pronaći ćete u vašoj Hilti Store ili na: www.hilti.group...
Page 161 ▶ Prije svake uporabe i nakon dužeg skladištenja provjerite jesu li proizvod i akumulatorske baterije oštećeni. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Pomoć u slučaju smetnji Smetnja Mogući uzrok...
Page 162: Ru Перевод Оригинального Руководства По Эксплуатации
▶ Električne alate, elektroničke uređaje i akumulatorske baterije ne bacajte u kućni otpad! Jamstvo proizvođača ▶ Ukoliko imate pitanja glede jamstvenih uvjeta, obratite se svojem lokalnom Hilti partneru. Перевод оригинального руководства по эксплуатации Данные руководства по эксплуатации Об этом документе...
Page 163 Этот знак должен привлечь особое внимание пользователя при обращении с изделием. Информация об изделии Изделия Hilti предназначены для профессионального использования, поэтому они должны обслужи- ваться и ремонтироваться только уполномоченным и обученным персоналом. Этот персонал должен пройти специальный инструктаж по технике безопасности. Использование изделия и его оснастки не...
Page 164 Безопасность рабочего места ▶ Следите за чистотой и хорошей освещенностью на рабочем месте. Беспорядок на рабочем месте или плохое освещение могут привести к несчастным случаям. ▶ Не используйте электроустройство/электроинструмент во взрывоопасной зоне, где имеются горючие жидкости, газы или пыль. При работе электроустройство/электроинструмент искрит, и искры...
Page 165 пользователем электроинструмента. Неосторожное обращение может в течение долей секунды стать причиной получения тяжелых травм. Использование и обслуживание электроинструмента ▶ Не допускайте перегрузки электроинструмента. Используйте электроинструмент, предна- значенный именно для данной работы. Соблюдение этого правила обеспечит более высокое качество и безопасность работы в указанном диапазоне мощности. ▶...
Page 166 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Свяжитесь с сервисной службой Hilti . Описание Обзор изделия...
Page 167 условия: TE DRS-6-A OSHA TE DRS-6-A OSHA отвечает требованиям директивы OSHA 1926.1153 Table 1. Комплект поставки Пылеудаляющий модуль TE DRS6A, руководство по эксплуатации. Другие системные принадлежности, допущенные для использования с этим электроинструментом, вы можете найти в Hilti Store или на сайте www.hilti.group.
Page 168 Регулировка глубины сверления При необходимости установки точной глубины сверления ее следует определить путем пробного сверления отверстий. 1. Нажмите и удерживайте нажатой кнопку ограничителя глубины. 2. Передвиньте кольцо на нужную глубину сверления. 3. Отожмите кнопку ограничителя глубины. Опорожнение пылесборника При полном заполнении (забивании) фильтра возможно образование чрезмерно большого количества...
Page 169 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Транспортировка и хранение аккумуляторных инструментов и аккумуляторов...
Page 170 Большинство материалов, из которых изготовлены устройства Hilti, подлежат вторичной перера- ботке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последую- щей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную...
Page 171: Uk Оригінальна Інструкція З Експлуатації
Гарантия производителя ▶ С вопросами по поводу гарантийных условий обращайтесь в ближайшее представительство Hilti. Оригінальна інструкція з експлуатації Інформація щодо інструкції з експлуатації Про цю інструкцію з експлуатації • Перш ніж розпочинати роботу з інструментом, прочитайте цю інструкцію з експлуатації. Це є...
Page 172 Цей символ позначає аспекти, на які слід звернути особливу увагу під час застосування інструмента. Інформація про інструмент Інструменти Hilti призначені для професійного використання, а тому їхню експлуатацію, технічне обслу- говування та ремонт слід доручати лише авторизованому персоналу зі спеціальною підготовкою. Цей персонал повинен бути спеціально проінструктований про можливі ризики. Інструмент та допоміжне...
Page 173 за нього, дістаючи штепсельну вилку з розетки. Оберігайте з'єднувальний кабель від впливу високих температур, від дії мастил та контакту з гострими кромками або рухомими частинами інструмента. Пошкоджені або заплутані з'єднувальні кабелі підвищують ризик ураження електричним струмом. ▶ Працюючи з електроінструментом під відкритим небом, використовуйте лише подовжуваль- ний...
Page 174 Додаткові вказівки з техніки безпеки ▶ Ознайомтеся з усіма вказівками з техніки безпеки, що містяться у цьому документі, а також у документі, який відноситься до перфоратора Hilti. ▶ Користуйтеся респіратором, щоб захистити обличчя та дихальні шляхи від залишків пилу, що...
Page 175 Виріб TE DRS-6-A OSHA відповідає директиві OSHA 1926.1153 Table 1. Комплект постачання Модуль пиловидалення TE DRS6A, інструкція з експлуатації. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете знайти у Hilti Store або на веб-сайті www.hilti.group Технічні дані Номінальна споживана потужність...
Page 176 Експлуатація Підготовка до роботи ПОПЕРЕДЖЕННЯ Ризик отримання травм внаслідок непередбаченого увімкнення інструмента! ▶ Перш ніж установлювати акумуляторну батарею, переконайтеся, що відповідний інструмент вимк- нений. ▶ Від'єднайте акумуляторну батарею, перш ніж задавати налаштування інструмента або заміняти приладдя. Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі та...
Page 177 1. Тримаючи інструмент горизонтально, дайте йому попрацювати протягом короткого часу. ▶ Це дозволить видалити в пилозбірник рештки пилу, що накопичився в модулі пиловидалення. 2. Натисніть та утримуйте деблокувальну кнопку пилозбірника. 3. Потягніть пилозбірник униз, щоб дістати його з модуля пиловидалення. 4.
Page 178 Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group Транспортування та зберігання акумуляторних інструментів та акумуляторних...
Page 179 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...
Page 180: Bg Оригинално Ръководство За Експлоатация
Да се съблюдава Ръководството за експлоатация Препоръки при употреба и друга полезна информация Боравене с рециклируеми материали Не изхвърляйте електроуреди и акумулатори в битовите отпадъци Hilti Литиево-йонен акумулатор Hilti Зарядно устройство 1.2.3 Символи във фигурите Във фигурите се използват следните символи: Тези...
Page 181 Този знак трябва да предизвика Вашето специално внимание при работа с продукта. Информация за продукта Hilti Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, под- държани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал...
Page 182 Безопасен начин на работа ▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, ако сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания. ▶...
Page 183 ▶ Ако акумулаторът е много горещ на пипане, той може да има дефект. Поставете акумулатора на видимо, незапалимо място с достатъчно разстояние до запалими материали. Оставете акумулатора да се охлади. Ако след един час акумулаторът е все още твърде горещ на допир, той е неизправен. Свържете се с Hilti сервиз. 409098 Български...
Page 184 условия: TE DRS-6-A OSHA Уредът TE DRS-6-A OSHA изпълнява Директивата OSHA 1926.1153 Table 1. Обем на доставката Прахоуловител TE DRS-6-A, Ръководство за експлоатация. Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group Технически данни 60 Вт...
Page 185 Монтаж на прахоуловител Преди монтажа внимавайте фиксиращите точки и електрическите интерфейси на ударно- пробивната машина и на прахоуловителя да бъдат безпрашни и лесни за преместване. 1. Включете дясното/лявото въртене на ударно-пробивната машина в средно положение. 2. Свалете дълбокомера от страничната ръкохватка. 3.
Page 186 акумулатора на висока влажност (напр. потопен във вода или оставен под дъжда). Ако акумулаторът е бил напоен с вода, третирайте го като повреден акумулатор. Изолирайте го в незапалим контейнер и се обърнете към сервиз на Hilti. • Поддържайте акумулатора почистен от масла и смазки. Не позволявайте по акумулатора да се...
Page 187 За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от Hilti резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group Транспортиране и съхранение на акумулаторни инструменти и акумулатори Транспорт ПРЕДПАЗЛИВОСТ...
Page 188: Ro Manual De Utilizare Original
▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 189 Informaţii despre produs Produsele Hilti sunt destinate utilizatorilor profesionişti, iar operarea cu acestea, întreţinerea şi repararea lor sunt activităţi permise numai personalului autorizat şi instruit. Acest personal trebuie să fie instruit în mod special cu privire la potenţialele pericole. Produsul şi mijloacele sale auxiliare pot genera pericole dacă sunt utilizate necorespunzător sau folosite inadecvat destinaţiei de către personal neinstruit.
Page 190 Securitatea electrică ▶ Fişa de racord a sculei electrice trebuie să se potrivească cu priza de alimentare. Orice gen de modificare a fişei este interzis. Nu folosiţi niciun tip de fişe adaptoare împreună cu scule electrice cu pământare de protecţie. Fişele nemodificate şi prizele adecvate diminuează riscul de electrocutare. ▶...
Page 191 Aşezaţi acumulatorul într-un loc vizibil, fără pericol de incendiu, la o distanţă suficientă faţă de materialele inflamabile. Lăsaţi acumulatorul să se răcească. Dacă acumulatorul este încă prea fierbinte pentru a putea fi ţinut în mână după o oră, atunci el este defect. Luaţi legătura cu centrul de service Hilti. 409098 Română...
Page 192 Utilizarea conformă cu destinaţia Modulul anti-praf TE DRS6A este utilizat ca accesoriu pentru maşina de perforat rotopercutantă Hilti TE 6A36 şi TE 6A22. El colectează o mare cotă din praful care se formează şi se poate fixa rapid şi simplu pe maşina de perforat rotopercutantă.
Page 193 Montarea modulului anti-praf Înainte de montaj, aveţi în vedere ca punctele de fixare şi interfeţele electrice de pe maşina de perforat rotopercutantă şi de pe modulul anti-praf să nu aibă urme de praf şi să funcţioneze uşor. 1. Puneţi comutatorul de rotaţia spre dreapta / stânga al maşinii de perforat rotopercutante în poziţia centrală.
Page 194 (de ex. prin scufundare în apă sau lăsarea lui în ploaie). Dacă un acumulator este pătruns de umiditate, tratați-l ca pe un acumulator deteriorat. Izolați-l într-un recipient neinflamabil și adresați-vă centrului de service Hilti. • Păstrați acumulatorul fără urme de ulei și unsoare de altă proveniență. Nu permiteți ca praful sau murdăria să...
Page 195 Pentru o exploatare sigură utilizați numai piese de schimb și materiale consumabile originale. Piese de schimb, materiale consumabile și accesorii avizate de Hilti pentru produs găsiți la centrul dumneavoastră Hilti Store sau la: www.hilti.group Transportul şi depozitarea accesoriilor de lucru cu acumulator şi a acumulatori-...
Page 196: El Μετάφραση Οδηγιών Χρήσης Από Το Πρωτότυπο
Produsele Hilti sunt fabricate într-o proporție mare din materiale reutilizabile. Condiția necesară pentru reciclare este separarea corectă a materialelor. În multe țări, Hilti preia înapoi mașina dumneavoastră vechi pentru valorificare. Solicitați informații de la centrul pentru clienți Hilti sau de la consilierul dumneavoastră...
Page 197 προϊόν. Πληροφορίες προϊόντος Τα προϊόντα της Hilti προορίζονται για τον επαγγελματία χρήστη και ο χειρισμός, η συντήρηση και η επισκευή τους επιτρέπεται μόνο από εξουσιοδοτημένο, ενημερωμένο προσωπικό. Το προσωπικό αυτό πρέπει να έχει ενημερωθεί ειδικά για τους κινδύνους που ενδέχεται να παρουσιαστούν. Από το προϊόν και τα βοηθητικά...
Page 198 Ηλεκτρική ασφάλεια ▶ Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται σε καμία περίπτωση η μετατροπή του φις. Μη χρησιμοποιείτε αντάπτορες φις μαζί με γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί μετατροπές και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο...
Page 199 Πρόσθετες υποδείξεις για την ασφάλεια ▶ Προσέξτε όλες τις υποδείξεις για την ασφάλεια στην παρούσα τεκμηρίωση και στην τεκμηρίωση του κρουστικού δράπανου της Hilti. ▶ Χρησιμοποιείτε μάσκα, η οποία κρατάει μακριά από το πρόσωπο και τις αναπνευστικές οδούς την υπολειπόμενη σκόνη κατά τη διάτρηση και στις εργασίες συντήρησης.
Page 200 Συνθήκες: TE DRS-6-A OSHA Το TE DRS-6-A OSHA ανταποκρίνεται στην οδηγία OSHA 1926.1153 Table 1. Έκταση παράδοσης Μονάδα αναρρόφησης σκόνης TE DRS6A, οδηγίες χρήσης. Περισσότερα προϊόντα συστήματος εγκεκριμένα για το προϊόν σας θα βρείτε στο Hilti Store ή στη διεύθυνση: www.hilti.group Ελληνικά 409098...
Page 201 Τεχνικά χαρακτηριστικά Κατανάλωση ονομαστικής ισχύος 60 W Ισχύς αναρρόφησης 250 ℓ/min Βάρος 1,0 kg Χειρισμός Προετοιμασία εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από ακούσια έναρξη λειτουργίας! ▶ Βεβαιωθείτε ότι το σχετικό προϊόν είναι εκτός λειτουργίας, πριν τοποθετήσετε την επαναφορτιζόμενη μπαταρία. ▶ Αφαιρέστε την μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις στο εργαλείο ή αντικαταστήσετε αξεσουάρ. Προσέξτε...
Page 202 Άδειασμα δοχείου σκόνης Όταν το φίλτρο γεμίσει μπορεί να δημιουργηθεί υπερβολική σκόνη και πρέπει να το αδειάζετε τακτικά. Χρησιμοποιήστε μάσκα για την εργασία αυτή. 1. Κρατήστε οριζόντια το εργαλείο και αφήστε το να λειτουργήσει για λίγο. ▶ Με αυτόν τον τρόπο αναρροφούνται στο δοχείο συλλογής σκόνης υπολείμματα σκόνης, που είχαν επικαθήσει...
Page 203 την απρόσκοπτη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από τη Hilti ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group Μεταφορά και αποθήκευση επαναφορτιζόμενων εργαλείων και επαναφορτι- ζόμενων...
Page 204: Tr Orijinal Kullanım Kılavuzu
Τα προϊόντα της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Απευθυνθείτε στο σέρβις της Hilti ή στον σύμβουλο πωλήσεων.
Page 205 Bu işaret, ürün ile çalışırken dikkatinizi çekmek için koyulmuştur. Ürün bilgileri Hilti ürünleri profesyonel kullanıcıların kullanımı için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. Aletin ve ilgili yardımcı gereçlerin eğitimsiz personel tarafından usulüne uygun olmayan şekilde kullanılması...
Page 206 Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları İKAZ Bu elektrikli el aletine yönelik tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik verileri dikkatlice okuyunuz. Aşağıdaki talimatlara uyulmaması durumunda elektrik çarpması, yangın ve/veya ağır yaralanmalar söz konusu olabilir. Tüm güvenlik uyarılarını ve kullanım talimatlarını muhafaza ediniz. Güvenlik uyarılarında kullanılan "Elektrikli el aleti terimi, şebeke işletimli elektrikli el aletleri (şebeke kablosu ile) veya akü...
Page 207 ▶ Delme ve servis çalışmaları sırasında ortaya çıkan artık tozu yüzünüzden ve solunum yollarından uzak tutan bir solunum koruma maskesi kullanınız. ▶ Toz modülü monte edilmişken de her zaman Hilti kırıcı-delicinin yan tutamağını kullanınız. Akülü aletlerin özenli çalıştırılması ve kullanımı...
Page 208 Derinlik mesnedi Usulüne uygun kullanım TE DRS6A toz modülü Hilti kırıcı-delici TE 6A36 ve TE 6A22 için aksesuar olarak kullanılır. Ortaya çıkan tozu çok büyük bir oranda emer ve hızlı ve kolay bir şekilde kırıcı-deliciye sabitlenebilir. Toz modülüne bir emme fanı entegre edilmiştir. Bu fan ayrı bir motor tarafından tahriklenir. Kırıcı-delicinin çalıştırılması sırasında modül gerekli akımı...
Page 209 Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. Toz modülün takılması Montaj öncesinde kırıcı-delicideki ve toz modülündeki sabitleme noktalarında ve elektrik arabirimlerinde toz bulunmadığından ve kolay erişim sağlanabildiğinden emin olunuz. 1. Kırıcı-delicinin sağ/sol hareket şalterini orta konuma getiriniz. 2.
Page 210 Görünür tüm parçalarda hasar olup olmadığını ve kumanda elemanlarının sorunsuz şekilde çalışıp çalışmadığını düzenli olarak kontrol ediniz. • Hasar ve/veya fonksiyon arızaları durumunda ürünü işletmeyiniz. Ürünü gecikmeden Hilti servisine tamir ettiriniz. • Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunların fonksiyonlarını...
Page 211 ▶ Ürünün ve akülerin hasar görmüş olup olmadığını her kullanımdan önce olduğu gibi uzun süreli depolamalardan önce ve sonra kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza durumunda yardım Arıza...
Page 212 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Page 213: ﻴ ﻟ‬ ‫ﺩ
‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
Page 214 ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻴ ﻣ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻠ ﻟ‬ ‫ﺔ‬ ‫ﻤ‬ ‫ﻤ‬ ‫ﺼ‬ ‫ﻣ‬ Hilti ‫ﺕ‬ ‫ﺎ‬ ‫ﺠ ﺘ‬ ‫ﻨ ﻣ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﺘ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ ‫ﺔ ﺋ‬...
Page 215 ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻉ ﺎ‬ ‫ﻨ ﻗ‬ ‫ﻞ‬ ‫ﺜ ﻣ‬ ، ‫ﺔ ﻴ‬ ‫ﺼ‬ ‫ﺨ‬ ‫ﺷ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻭ‬ ‫ﺕ‬ ‫ﺍ ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬ ‫ء ﺍ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺭ ﺍ‬ ‫. ﺔ‬ ‫ﻴ‬...
Page 216 ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﻲ‬ ‫ﻗ ﺮ‬ ‫ﻄ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺏ‬ ‫ﺎ ﻘ‬ ‫ﺜ ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬...
Page 217 ‫ﺭ ﺎ‬ ‫ﺒ ﻐ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﻭ‬ TE DRS-6-A OSHA ‫ﻁ‬ ‫ﻭ‬ ‫ﺮ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ OSHA 1926.1153 Table 1 ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬...
Page 218 ‫ﺔ‬ ‫ﺑ‬ ‫ﺮ ﺗ‬ ‫ﻷ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻳ ﺎ‬ ‫ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﻭ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﻮ‬ ‫ﺑ ﻭ‬ ‫ﻲ‬ ‫ﻗ ﺮ‬ ‫ﻄ‬...
Page 219 ‫ﻣ‬ ‫ﺎ ﻌ‬ ، ‫ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺑ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ • ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ٍ ﻉ ﺍ‬ ‫ﺩ‬ ‫ﻥ‬...
Page 220 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 221 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 222: Ja オリジナル取扱説明書
危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号この取扱説明書では、以下の記号が使用されています：取扱説明書に注意してください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています。図中の付番は、重要な作業手順あるいは作業手順にとって重要なパーツであることを示しています。本文中ではこれらの作業手順またはパーツは、（3）のように当該の番号でハイライト表示されています。概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。この記号は、製品の取扱いの際に特に注意が必要なことを示しています。日本語 409098 *409098*...
Page 223 製品情報 Hilti の製品はプロ仕様で製作されており、本体の使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。機種名および製造番号は銘板に表示されています。 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データ集じんモジュール TE DRS6A 製品世代：製造番号：安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、本体のコントロールを失ってしまう恐れがあります。電気に関する安全注意事項...
Page 224 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加えられたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F）を超える高温は、爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電により、バッテリーが破壊され火災が発生する危険があります。サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してください。これにより電動工具の安全性が確実に維持されます。 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、メーカーあるいは権限のあるお客様サービスセンターが行うものとします。その他の安全上の注意 ▶ 本書およびHilti ロータリーハンマードリルのドキュメントに記載されているすべての安全上の注意を遵守してください。日本語 409098 *409098*...
Page 225 デプスゲージ正しい使用 TE DRS6A 集じんモジュールはHilti のTE 6A36 およびTE 6A22 ロータリーハンマードリル用のアクセサリーとして使用するものです。この集じんモジュールは発生する粉じんの大部分を集め、迅速かつ簡単にロータリーハンマードリルに固定することができます。集じんモジュールにはサクションファンが内蔵されています。このサクションファンは専用モーターから動力を得ます。ロータリーハンマードリルをオンにすると、モジュールはロータリーハンマードリルのバッテリーから動力のための電流を得ます。この集じんモジュールは、金属や木材への作業には適していません。条件: TE DRS-6-A OSHA TE DRS-6-A OSHA はOSHA 1926.1153 基準を満たしています（Table 1）。本体標準セット構成品 TE DRS-6-A 集じんモジュール、取扱説明書。ご使用の製品用に許可されたその他のシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 409098 日本語 *409098*...
Page 226 製品仕様消費電力 60 W 消吸引能力 250 ℓ/min 重量 1.0 kg ご使用方法作業準備警告負傷の危険意図しない始動！ ▶ バッテリーを装着する前に、バッテリーを装着する製品のスイッチがオフになっていることを確認してください。 ▶ 本体の設定、またはアクセサリーの交換の前にバッテリーを取り外してください。本書および製品に記載されている安全上の注意と警告表示に注意してください。集じんモジュールを取り付ける取付けの前に、固定ポイントおよびロータリーハンマードリルと集じんモジュールの電気接続部に埃がなく、スムーズに動くことを確認してください。 1. ロータリーハンマードリルの正回転／逆回転切り替えスイッチを中立の位置にします。 2. デプスゲージをサイドハンドルから取り外します。 3. 集じんモジュールを、ロックされるまで前方から本体へとスライドさせます。 4. 取付けの後、集じんモジュールが正しくロックされていることをチェックしてください。長さを調整する（ストローク）警告負傷の危険ストローク事前設定ボタンを押すとテレスコープが飛び出します。 ▶ 飛び出るテレスコープにより負傷することのないように、ロータリーハンマードリルと集じんモジュールを保持してください。標準設定では、ストローク長は...
Page 227 い。部品が損傷していたりあるいは正しく作動しない場合は、モジュールを使用しないでください。 ▶ 水、オイル、グリス、洗浄剤は使用しないでください。 ▶ 集じんモジュールの清掃には、必ず乾いたブラシとウエスを使用してください。 ▶ 清掃の際、フィルター部品に触れないでください。また圧縮エアによる清掃は避けてください。フィルター部品を損傷することがあります。手入れと保守警告バッテリーを装着した状態における負傷の危険！ ▶ 手入れや保守作業の前に必ずバッテリーを取り外してください！製品の手入れ • 付着した汚れを慎重に除去してください。 • 汚れが付着している場合は、通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。 • 本製品の電気接点を清掃するには、清潔な乾いた布を使用してください。 Li-Ion バッテリーの手入れ • 通気溝が詰まっているバッテリーは決して使用しないでください。通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 • バッテリーを不必要に粉じんや汚れに曝さないようにしてください。バッテリーは、決して高い湿度に曝さないでください（例：水中に沈める、あるいは雨中に放置する）。水分が浸入したバッテリーは、損傷したものとして取り扱ってください。そのようなバッテリーは不燃性の容器に隔離し、Hilti サービスセンターにご連絡ください。 409098 日本語 *409098*...
Page 228 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group バッテリー式工具およびバッテリーの搬送および保管搬送注意搬送時の予期しない始動！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。搬送中のバッテリーは、他のバッテリー電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国（地域）の規則を遵守してください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配してください。 ▶ 使用の前にその都度、また長距離の搬送の前後には、製品とバッテリーに損傷がないか点検してくださ...
Page 229: Ko 오리지널 사용 설명서
ヘッドの中央にこない。されていない。るまで装着する。廃棄警告誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 오리지널 사용 설명서 사용 설명서 관련 정보 본 사용 설명서에 관하여...
Page 230 이 표시는 제품을 다룰 때, 특별히 주의할 사항을 나타냅니다. 제품 정보 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습니 다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제...
Page 231 ▶ 전동 공구를 사용할 때, 어린이들이나 다른 사람들이 작업장에 접근하지 못하도록 하십시오。 다른 사람 의 방해로 인해 기기를 통제하기 어렵습니다。 전기에 관한 안전수칙 ▶ 전동 공구의 전원 플러그가 소켓에 잘 끼워져야 합니다。 플러그를 절대 변형시켜서는 안됩니다。 접지된 전동 공구와 함께 아답타 플러그를 사용하지 마십시오。 변형되지 않은 플러그와 적합한 소켓을 사용하면 감전의...
Page 232 ▶ 배터리를 잡기에 너무 뜨거운 경우에는 고장일 수 있습니다. 배터리를 인화성 물질과 충분한 거리를 둔 상 태에서 눈에 잘 띄며 불이 잘 붙지 않는 장소에 두십시오. 배터리를 냉각시키십시오. 한 시간 후에도 계속 해서 배터리를 잡기에 너무 뜨거운 경우에는 배터리에 결함이 있을 수 있습니다. Hilti 서비스 센터에 문의 하십시오.
Page 233 깊이 게이지 규정에 맞는 사용 먼지제거기 TE DRS6A는 Hilti 로타리 함마 드릴 TE 6A36 및 TE 6A22를 위한 액세서리로 사용됩니다. 이 먼지제거기는 발생되는 대량의 먼지를 수집하며, 로타리 함마 드릴에 신속하고 간편하게 고정할 수 있습니다. 먼지제거기에는 흡입 휀이 내장되어 있습니다. 이 흡입 휀은 자체 모터로 구동됩니다. 먼지제거기는 로터리 함...
Page 234 먼지제거기 장착 장착하기 전에 로타리 함마 드릴과 먼지제거기의 고정점 및 전기 인터페이스에 먼지가 없고 움직임이 가벼운지 확인하십시오. 1. 로타리 함마 드릴의 정회전/역회전 스위치를 중간 위치로 옮기십시오. 2. 깊이 게이지를 측면 손잡이에서 분리하십시오. 3. 먼지제거기가 고정될 때까지 앞쪽에서 먼지제거기 쪽으로 미십시오. 4.
Page 235 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십 시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
Page 236 ▶ 제품 빛 배터리는 건조한 상태로 어린이나 외부인의 손이 닿지 않는 곳에 보관하십시오. ▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 고장 시 대책...
Page 237: Zh 原始操作說明
제조회사 보증 ▶ 보증 조건에 관한 질문사항은 현지 Hilti 파트너사에 문의하십시오. 原始操作說明關於操作說明的資訊關於此文件 • 初次使用前，請詳讀本操作說明。這是安全作業和使用無虞的先決條件。 • 請遵守本操作說明中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時務必連同本操作說明一併轉交。僅適用於台灣進口商: 喜利得股份有限公司地址: 新北市板橋區新站路16號24樓22041 電話: 0800-221-036 已使用的符號解釋 1.2.1 警告警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶...
Page 238 圖解中的編號表示重要的工作步驟或對工作步驟重要的元件。在文字中，這些工作步驟或元件以對應的數字明顯顯示，例如(3)。概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。本符號是為了讓您在操作本產品時可以注意某些重點。產品資訊 Hilti產品係供專業人士使用。僅能由經過授權與訓練的人員進行操作、維護及保養。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊除塵設備組 TE DRS6A 產品代別：機具序號：安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或...
Page 239 ▶ 若使用不當，可能會有液體由電池流出；請避免接觸該液體。若不慎接觸，請以清水沖洗。如果不小心讓液體接觸到眼睛，請立即尋求醫療援助。從電池中滲出的液體，可能會導致過敏或灼傷。 ▶ 請勿使用損壞或改裝過的電池組或機具。受損或改裝過的電池可能會無法正常運作而造成起火、爆炸或受傷的風險。 ▶ 請勿將電池組或機具曝露在火源或極端的溫度環境中。曝露在火源或溫度超過130° C（265 °F）的環境下可能會造成爆炸。 ▶ 請遵守充電操作說明且不要在說明所載的溫度範圍之外為電池組或機具充電。不當充電或在指定溫度範圍外充電均可能造成電池損壞並提高起火的風險。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。其他安全指示 ▶ 請遵循本文件以及Hilti旋轉鎚鑽文件的所有安全說明。 ▶ 鑽孔與維護工具或配件時，請使用呼吸保護器以保護臉部與呼吸道不受多餘粉塵的影響。 ▶ 安裝除塵設備組時，也必須使用Hilti旋轉鎚鑽上的側向握把。小心處理和使用電池 ▶ 遵守適用於鋰電池之運送、存放與使用的特別指南。 ▶ 請勿讓電池暴露在高溫下、讓陽光直接照射或接觸火焰。 ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。 ▶ 請勿使用或充電受到機構性衝擊、從高處摔落或有損壞跡象之電池。在此情況下，務必聯絡Hilti維修中心。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。聯絡Hilti維修中心。...
Page 240 DRS電子介面 DRS拆卸鈕集塵室拆卸裝置 & 深度計用途 TE DRS6A除塵設備組為Hilti TE 6A36及TE 6A22旋轉鎚鑽的配件。除塵設備組可快速收集大部分產生的粉塵，且它能迅速並簡易地安裝至旋轉鎚鑽上。除塵設備組有一內建抽風機。此抽風機由本身的馬達驅動。旋轉鎚鑽啟動時，除塵設備組將由旋轉鎚鑽的電池供電。除塵設備組並不適用於對金屬或木材所進行的作業。條件: TE DRS-6-A OSHA TE DRS-6-A OSHA可滿足OSHA 1926.1153 Table 1之需要。配備及數量 TE DRS6A除塵設備組、操作說明。關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品：Hilti Store 技術資料額定功率 60 W 吸力 250 ℓ/min 重量 1.0 kg 操作...
Page 241 安裝除塵設備組安裝模組前，請檢查並確認旋轉鎚鑽與除塵設備組的連接點及電子介面上無任何粉塵，零件可自由輕鬆地安裝與移動。 1. 將旋轉鎚鑽的正轉 / 逆轉選擇開關設定至中間位置。 2. 將深度計自側向握把卸下。 3. 將除塵設備組置於導環上方，並由前方推入機具，直到咬合為止。 4. 安裝後，請確認除塵設備組是否固定。設定長度（衝程）警告有受傷的危險按下衝程預選按鈕後，伸縮區段將會彈出。 ▶ 使用除塵設備組握住旋轉鎚，如此才不會在伸縮區段彈出時造成受傷。預設衝程設定適用於170 mm的鑽頭長度。如果使用較短的鑽頭，則需調整衝程。 1. 完全按下並按住衝程預設按鈕。 2. 在已安裝鑽頭的情況下，將旋轉鎚鑽壓在工作表面上，直到鑽頭接觸表面。 3. 放開衝程預設按鈕。設定鑽孔深度（深度計）若鑽孔深度必須十分精確時，請以測試鑽孔建立正確的深度。 1. 完全按下並按住深度計的按鈕。 2. 將環滑設定到所需的鑽孔深度。 3. 放開深度計的按鈕。清空集塵盒若過濾器已滿時粉塵會溢出，請定期清空。進行時，請戴上呼吸保護器。 1. 水平握住機具，並等待其運轉片刻。 ▶ 此動作可確保所有殘留在除塵設備組中的粉塵，均能引入集塵盒中。 2.
Page 242 • 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。 • 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購 Hilti認可的備用零件、耗材和配件： www.hilti.group 充電式機具和電池的運輸與存放搬運注意搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 取出電池。 ▶ 切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。 ▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。 ▶ 每次使用前以及長途運輸前後請檢查本產品和電池是否受損。...
Page 243: Cn 原版操作说明
▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 不可將電動工具、電動裝置和電池當成一般垃圾丟棄！製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800221036 原版操作说明关于本操作说明的信息关于本操作说明 • 首次使用或操作产品前，先阅读本操作说明。这是安全、无故障操作和使用产品的先决条件。 •...
Page 244 操作说明中的符号本操作说明中使用下列符号：遵守操作说明使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号表示重要的操作步骤或对操作步骤重要的部件。这些操作步骤或部件在文本中使用相应的编号突出显示，例如 (3)。位置编号被用于概览图中并表示产品概览段落中的图例编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。产品信息 Hilti 产品仅供用于专业用途，并且只能由经过授权和培训的人员操作、维护和保养。必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息除尘模块 TE DRS6A 分代号：序列号：中文 409098 *409098*...
Page 245 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使用任何适配器插头。使用未经改动的插头和匹配的电源插座可以大大减少电击危险。 ▶ 避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地，则会增加电击危险。 ▶ 不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危险。 ▶ 不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离高温、油、锋利边缘或运动部件。电缆损坏或缠绕会增加电击危险。 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击危险。 ▶ 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器 (RCD)。使用 RCD 可减小电击危险。...
Page 246 ▶ 不要将电池组或工具暴露在明火或过高的温度中。暴露在明火或超过 130 °C (265 °F) 温度中可能导致爆炸。 ▶ 遵守所有充电说明，且不要在使用说明规定的温度范围之外对电池组或工具充电。充电不正确或在规定温度范围之外充电会损坏电池并增加火灾风险。保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。 ▶ 切勿擅自维修损坏的电池组。仅可由制造商或授权服务提供商执行电池组的维修。附加的安全说明 ▶ 遵照本文档中以及 Hilti 旋转电锤文档中的所有安全说明。 ▶ 钻孔时以及对工具或配件进行维修时，请使用呼吸防护用具，使残留粉尘远离面部和呼吸道。 ▶ 请务必使用 Hilti 旋转电锤上的侧面手柄，即使在安装有除尘模块时也不例外。小心处理和使用电池 ▶ 遵守适用于锂离子电池的运输、存放和使用的专用指南。 ▶ 不要将电池暴露在高温、直射阳光或明火环境下。 ▶ 请勿拆开、挤压或烧毁电池，不要让它们暴露在超过 80°C (176°F) 的高温下。 ▶ 如果电池受到过物理冲击、从高处跌落过或表现出损坏迹象，则不得使用电池或为其充电。在这种情况下，请务必联系您的 Hilti 维修中心。...
Page 247 预期用途 TE DRS6A 除尘模块是 Hilti TE 6A36 和 TE 6A22 旋转电锤的一个附件。它能够收集大多数粉尘，并能快捷方便地安装到旋转电锤上。除尘模块具有内置吸尘风扇。该风扇由其自带的电机驱动。当旋转电锤接通时，除尘模块由旋转电锤的电池供电。除尘模块不适合对金属和木材进行作业。条件: TE DRS-6-A OSHA TE DRS-6-A OSHA 满足 OSHA 1926.1153 Table 1 的要求。供应的部件 TE DRS6A 除尘模块、操作说明经批准可以与本产品搭配使用的其它系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在线订购技术数据 60 W 额定输入功率...
Page 248 设置钻孔深度 (深度计) 如果必须确保钻孔深度精确，应钻取测试孔来确立正确的深度。 1. 按下并按住深度计按钮。 2. 将环移至所需的钻孔深度。 3. 释放深度计按钮。排空集尘箱如果过滤器被填满，则灰尘会溢出，因此必须定期清空过滤器。此时，应戴上呼吸防护装置。 1. 水平握住电动工具，让其短暂运行一段时间。 ▶ 这样能确保除尘模块部件中残存的积灰被吸入集尘箱内。 2. 按下并按住集尘箱的释放按钮。 3. 向下拉动集尘箱并使其远离除尘模块。 4. 排空集尘箱。 5. 从下方将空集尘箱推回至除尘模块中，直至它接合入位。清洁 TE-DRS-OSHA 过滤器在钻好 5 个孔后清洁过滤器 (16 mm x 50 mm) (1/2 in x 3 in)。 ▶ 当吸力逐渐减小时，将清洁机构前后来回滑动 5 次，直至其两侧发出咔哒声。拆下除尘模块...
Page 249 电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。请勿触摸电池触点或从触点上去除出厂涂的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。为确保安全和可靠的操作，仅使用 Hilti 原装备件和耗材。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买或访问： www.hilti.group 电池型工具和电池的运输及存储运输 -小心- 运输途中的意外启动！ ▶ 运输产品前务必将电池取出！ ▶ 取下电池。 ▶ 切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导电材料或其它电池分开 (因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。 ▶ 请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。 ▶ 每次使用前以及长时间运输前后都要检查产品和电池是否损坏。...
Page 250 解决方案钻头未对中于吸头。除尘模块安装不正确。 ▶ 将除尘模块推到工具上，直到其接合。废弃处置 -警告- 废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不要将电动工具、电子设备和电池扔进家庭垃圾中！制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。中文 409098 *409098*...
Page 251 409098 中文 *409098*...
Page 252 *409098* 409098 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20230324...

Hilti TE DRS-6-A Manual

Available languages

Quick Links

Related Manuals for Hilti TE DRS-6-A

Summary of Contents for Hilti TE DRS-6-A

Table of Contents
