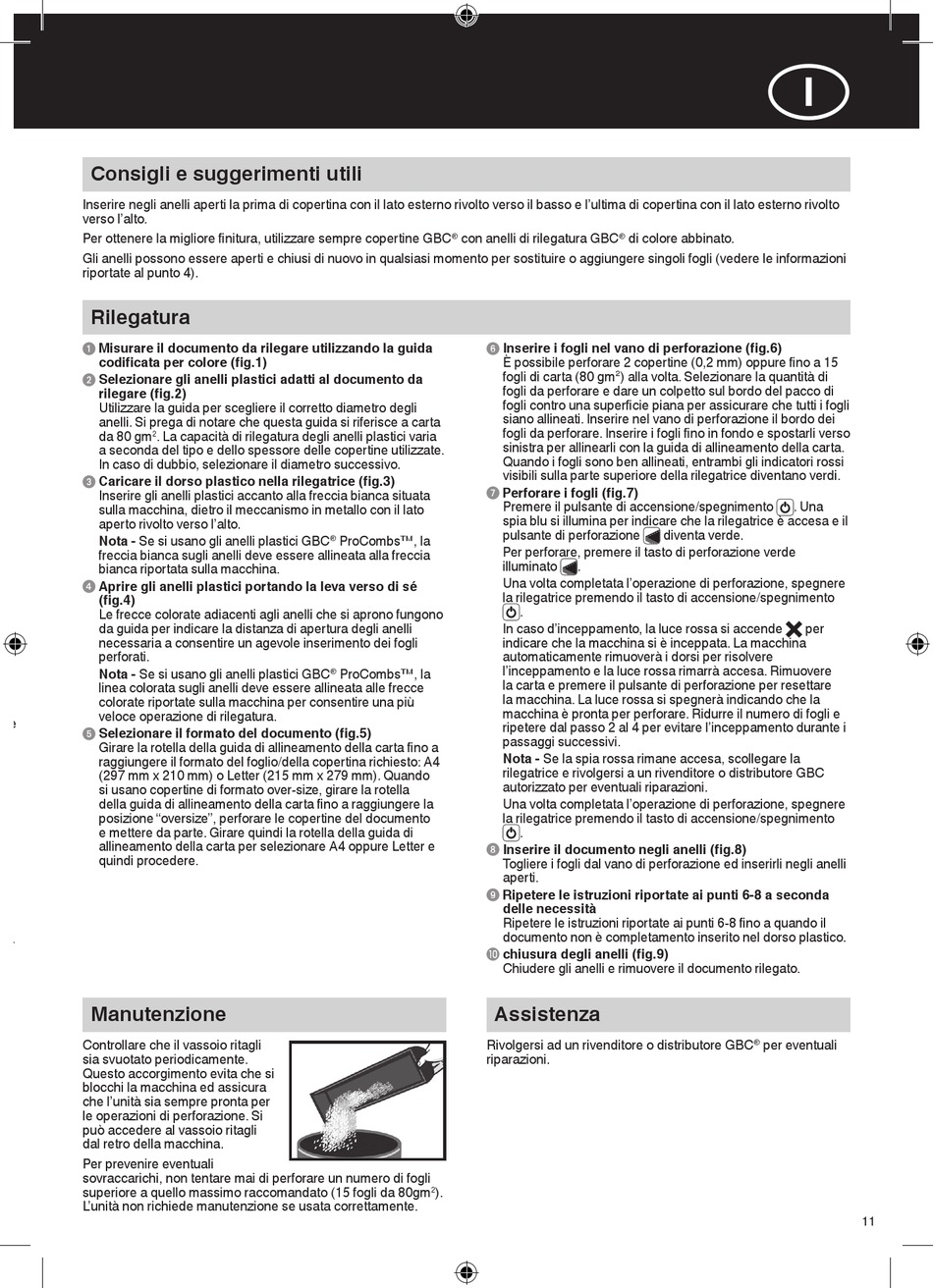

Consigli E Suggerimenti Utili; Manutenzione - GBC CombBind C200E Instruction Manual

Consigli e suggerimenti utili

Inserire negli anelli aperti la prima di copertina con il lato esterno rivolto verso il basso e l'ultima di copertina con il lato esterno rivolto
verso l'alto.
Per ottenere la migliore finitura, utilizzare sempre copertine GBC
Gli anelli possono essere aperti e chiusi di nuovo in qualsiasi momento per sostituire o aggiungere singoli fogli (vedere le informazioni
riportate al punto 4).
Rilegatura
Misurare il documento da rilegare utilizzando la guida
1
codificata per colore (fig.1)
Selezionare gli anelli plastici adatti al documento da
2
rilegare (fig.2)
Utilizzare la guida per scegliere il corretto diametro degli
anelli. Si prega di notare che questa guida si riferisce a carta
da 80 gm . La capacità di rilegatura degli anelli plastici varia
2
a seconda del tipo e dello spessore delle copertine utilizzate.
In caso di dubbio, selezionare il diametro successivo.
Caricare il dorso plastico nella rilegatrice (fig.3)
3
Inserire gli anelli plastici accanto alla freccia bianca situata
sulla macchina, dietro il meccanismo in metallo con il lato
aperto rivolto verso l'alto.
Nota - Se si usano gli anelli plastici GBC
freccia bianca sugli anelli deve essere allineata alla freccia
bianca riportata sulla macchina.
Aprire gli anelli plastici portando la leva verso di sé
4
(fig.4)
Le frecce colorate adiacenti agli anelli che si aprono fungono
da guida per indicare la distanza di apertura degli anelli
necessaria a consentire un agevole inserimento dei fogli
perforati.
Nota - Se si usano gli anelli plastici GBC
linea colorata sugli anelli deve essere allineata alle frecce
colorate riportate sulla macchina per consentire una più
sa
veloce operazione di rilegatura.
se
Selezionare il formato del documento (fig.5)
5
Girare la rotella della guida di allineamento della carta fino a
ne
raggiungere il formato del foglio/della copertina richiesto: A4
a
(297 mm x 210 mm) o Letter (215 mm x 279 mm). Quando
si usano copertine di formato over-size, girare la rotella
della guida di allineamento della carta fino a raggiungere la
posizione "oversize", perforare le copertine del documento
e mettere da parte. Girare quindi la rotella della guida di
ata
allineamento della carta per selezionare A4 oppure Letter e
quindi procedere.
l
re
ua.

Manutenzione

Controllare che il vassoio ritagli
sia svuotato periodicamente.
Questo accorgimento evita che si
blocchi la macchina ed assicura
che l'unità sia sempre pronta per
le operazioni di perforazione. Si
può accedere al vassoio ritagli
dal retro della macchina.
Per prevenire eventuali
sovraccarichi, non tentare mai di perforare un numero di fogli
superiore a quello massimo raccomandato (15 fogli da 80gm
L'unità non richiede manutenzione se usata correttamente.
con anelli di rilegatura GBC
®
Inserire i fogli nel vano di perforazione (fig.6)
6
È possibile perforare 2 copertine (0,2 mm) oppure fino a 15
fogli di carta (80 gm²) alla volta. Selezionare la quantità di
fogli da perforare e dare un colpetto sul bordo del pacco di
fogli contro una superficie piana per assicurare che tutti i fogli
siano allineati. Inserire nel vano di perforazione il bordo dei
fogli da perforare. Inserire i fogli fino in fondo e spostarli verso
sinistra per allinearli con la guida di allineamento della carta.
Quando i fogli sono ben allineati, entrambi gli indicatori rossi
visibili sulla parte superiore della rilegatrice diventano verdi.
Perforare i fogli (fig.7)
7
Premere il pulsante di accensione/spegnimento
spia blu si illumina per indicare che la rilegatrice è accesa e il
pulsante di perforazione
ProCombs™, la
®
Per perforare, premere il tasto di perforazione verde
illuminato
Una volta completata l'operazione di perforazione, spegnere
la rilegatrice premendo il tasto di accensione/spegnimento
In caso d'inceppamento, la luce rossa si accende
indicare che la macchina si è inceppata. La macchina
automaticamente rimuoverà i dorsi per risolvere
l'inceppamento e la luce rossa rimarrà accesa. Rimuovere
ProCombs™, la
®
la carta e premere il pulsante di perforazione per resettare
la macchina. La luce rossa si spegnerà indicando che la
macchina è pronta per perforare. Ridurre il numero di fogli e
ripetere dal passo 2 al 4 per evitare l'inceppamento durante i
passaggi successivi.
Nota - Se la spia rossa rimane accesa, scollegare la
rilegatrice e rivolgersi a un rivenditore o distributore GBC
autorizzato per eventuali riparazioni.
Una volta completata l'operazione di perforazione, spegnere
la rilegatrice premendo il tasto di accensione/spegnimento
Inserire il documento negli anelli (fig.8)
8
Togliere i fogli dal vano di perforazione ed inserirli negli anelli
aperti.
Ripetere le istruzioni riportate ai punti 6-8 a seconda
9
delle necessità
Ripetere le istruzioni riportate ai punti 6-8 fino a quando il
documento non è completamento inserito nel dorso plastico.
chiusura degli anelli (fig.9)
J
Chiudere gli anelli e rimuovere il documento rilegato.
Assistenza
Rivolgersi ad un rivenditore o distributore GBC
riparazioni.
).
2
di colore abbinato.
®
diventa verde.
.
.
.
I
. Una
per
per eventuali
®
11
