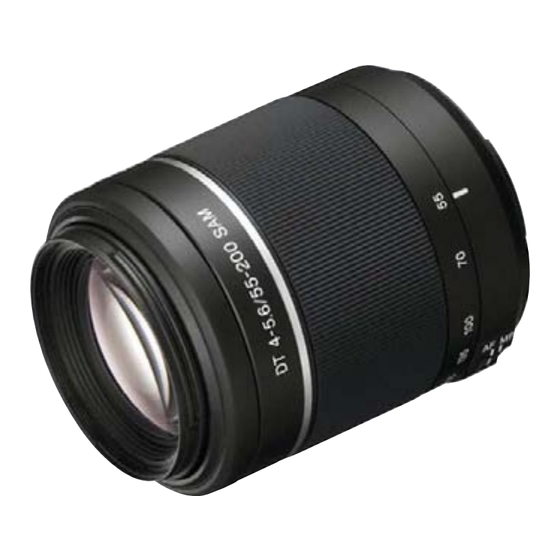

Sony SAL55200-2 Service Manual

Lens for dslr camera

Hide thumbs Also See for SAL55200-2:

Operating instructions (2 pages)

Precautions before using (2 pages)

Specifications (35 pages)

Table of Contents

Quick Links

Download this manual

SERVICE MANUAL

Ver. 1.0 2009.04

Revision History

Link (English)

SPECIFICATIONS

SERVICE NOTE

• About the Lens Test Projector and Finished Inspection JIG II

Link (Japanese)

SPECIFICATIONS

SERVICE NOTE

・レンズ投影器と完成検査治具

分解図につきましては，英語版を

ご参照ください。

SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)

9-852-692-11

(DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)

DISASSEMBLY

REPAIR PARTS LIST

DISASSEMBLY

REPAIR PARTS LIST

について

Sony EMCS Co.

SAL55200-2

ADJUSTMENTS

LENS FOR DSLR CAMERA

US Model

Canadian Model

AEP Model

Chinese Model

Japanese Model

2009D0800-1

Published by Kohda TEC

Table of Contents

Summary of Contents for Sony SAL55200-2

Page 1 • About the Lens Test Projector and Finished Inspection JIG II Link (Japanese) Link (Japanese) SPECIFICATIONS DISASSEMBLY ADJUSTMENTS SERVICE NOTE REPAIR PARTS LIST ・レンズ投影器と完成検査治具について LENS FOR DSLR CAMERA 分解図につきましては，英語版をご参照ください。 2009D0800-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) © 2009.04 Sony EMCS Co. 9-852-692-11 Published by Kohda TEC...
Page 2: Specifications
Lens (1), Front lens cap (1), Rear lens cap (1), Lens hood (1), Set of printed documentation Designs and specifications are subject to change without notice. Extra-Low Dispersion Glass WIDE 1st Lens 2nd Lens 3rd Lens (33.478mm) (8.353mm) (11.243mm) TELE SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) — 2 —...
Page 3: Exterior Parts
• Be sure to control soldering iron tips used for unleaded solder and those for leaded solder so they are managed separately. Mixing unleaded solder and leaded solder will cause detachment phenomenon. SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 4 REMPLACER CES COMPOSANTS QUE PAR DES PIÈSES SONY APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU PUBLISHED BY SONY. DANS LES SUPPÉMENTS PUBLIÉS PAR SONY. SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 5: Service Tools
Holes SERVICE TOOLS G-22 B-10 Adhesive bond (B-10): J-6082-612-A Grease (G-22): J-6082-665-A G-32 LOCTITE 460 Grease (G-32): J-6082-666-A Adhesive bond (LOCTITE 460) or the equivalent or the equivalent. G-36 Grease (G-36): J-6082-667-A SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 6 (PARTIAL BLUR) ADJUSTMENT 2nd Lens Decoration Plate FLANGE BACK Focus Rubber Ring Light Shield Plate Focus Brush ADJUSTMENT (TELE) FOCUS BRUSH POSITION 1st Lens Adjustment Washer ADJUSTMENT HELP05 B-10 G-32 First Lens Barrel Assy SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 7 Install the mount assy so that the main spring of the mount assy does not conflict with the zoom brush Mount Fix Screw Mount Assy Main Spring Back Adjustment Washer Main Assy Function Lever Groove of Aperture Driving Wheel SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) HELP...
Page 8 Apply the adhesive bond (LOCTITE 460) to the affixing side of mount index of rear barrel assy and affix the mount index. Rear Barrel Assy LOCTITE 460 or the equivalent Chip (Mount Index) SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) HELP...
Page 9 Apply the grease (G-22) Idler Shaft Gear C Apply the grease (G-36) When connecting the connector, route the lead wires as shown below. Main PCB Assy Connector Black lead wire Red lead wire SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) HELP...
Page 10 Zoom Ring Two Screws Zoom Ring Middle Barrel Bayonet Portion Apply the grease (G-32) Projection Groove Main Assy (WIDE) Projection Groove Projection Groove Installation position Main Assy Zoom Ring (Zoom Linkage Plate) SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) HELP...
Page 11: Repair Parts List
3-291-633-01 ZOOM RUBBER RING A-1704-670-A MOUNT ASSY 3-277-058-01 MOUNT FIX SCREW 4-138-165-01 BT2P1.7X3.5C3C 3-277-059-01 REAR LIGHT SHIELD BARREL A-1704-669-A MAIN PCB ASSY 4-137-918-01 IDLER B 3-277-061-01 BT1P1.4X3.5GR301 4-137-919-01 IDLER SHAFT 3-277-062-01 BT101.7X4GR301 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 12 A-1704-667-A SEMI Barrel ASSY Selection Parts 1ST LENS ADJUSTMENT WASHER (Note 1) Selection Parts G10-11 ADJUSTMENT WASHER (Note 1) 3-279-371-01 6U2.6X2.5C3C (Note 2) 3-276-993-01 LIGHT SHIELD PLATE 3-276-994-01 2ND LENS DECORATION PLATE SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 13: Selection Parts
Change the thickness (t) according to result of adjustment. Part No. Description 3-279-372-01 G10-11 ADJUSTMENT WASHER (t=0.05) 3-279-372-11 G10-11 ADJUSTMENT WASHER (t=0.03) 3-279-372-21 G10-11 ADJUSTMENT WASHER (t=0.02) 3-279-372-31 G10-11 ADJUSTMENT WASHER (t=0.10) 3-279-372-41 G10-11 ADJUSTMENT WASHER (t=0.15) SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 14: Supplied Accessories
PORTUGUESE, RUSSIAN, KOREAN, ARABIC, UKRAINIAN) Rear Lens Cap 2-683-615-01 3-2. 付属品付属品を確認してください。他の付属品 4-131-260-03 取扱説明書 (日本語, 英語, ﾌﾗﾝｽ語, ｽﾍﾟｲﾝ語, 中国語 (簡体字)) 下記に参考として，海外向取扱説明書の部品番号と言語について記載しています。レンズフード (ALC-SH102) 前レンズキャップ 4-131-260-13 DT 18-55mm F3.5-5.6 SAM 3-274-537-01 X-2179-383-1 (ﾄﾞｲﾂ語, ｲﾀﾘｱ語, ｵﾗﾝﾀﾞ語, ｽｳｪｰﾃﾞﾝ語, ﾎﾟﾙﾄｶﾞﾙ語) 4-131-260-23 DT 18-55mm F3.5-5.6 SAM (ﾛｼｱ語, 中国語 (繁体字), 韓国語, ｱﾗﾋﾞｱ語, ｳｸﾗｲﾅ語) 4-129-966-01 使用前のご注意 (日本語, 英語, ﾌﾗﾝｽ語, ｽﾍﾟｲﾝ語, ﾄﾞｲﾂ語, ｲﾀﾘｱ語, 中国語 (繁体字/簡体字), ｵﾗﾝﾀﾞ語, ｽｳｪｰﾃﾞﾝ語, ﾎﾟﾙﾄｶﾞﾙ語, ﾛｼｱ語, 韓国語, ｱﾗﾋﾞｱ語, ｳｸﾗｲﾅ語) 後レンズキャップ 2-683-615-01 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 15 J-6082-607-A J-6082-675-A J-12 J-10 J-11 Chip-A for Finished universal wrench: Inspection Universal wrench J-6082-609-1 J-6082-609-A J-6082-710-A (Note 4) J-14 J-13 M-BOX JIG Chip-B for J-6082-722-A universal wrench: (Note 5) J-6082-609-2 Fig. 4-1-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 16 Note 4: For connection of Finished Inspection JIG II, refer to Section 1-2-2 in the LENS GENERAL ADJUSTMENT GUIDE. Note 5: M-Box jig is available in use for Finished Inspection jig (J-6082-645-A). SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 17 The lens assembly is replaced in order of the following. /Lens Performance Check (Note) (1) A-1368-096-A : First Lens Barrel Assy (2) A-1704-667-A : Semi Barrel Assy (1)First Lens (2)Semi Barrel Assy Barrel Assy (A-1704-667-A) (A-1368-096-A) SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 18: Aperture Diameter Check/Adjustment
Perform “LENS GENERAL ADJUSTMENT GUIDE 2. APERTURE DIAMETER CHECK” Specification: Aperture error = 0 to ±20 (WIDE end: 55mm) If the aperture error does not meet the specification, perform “4-2-2. Aperture Diameter Adjustment” 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 19: Aperture Diameter Adjustment
Set the zoom ring at the WIDE end position. Move the preset lever to set the preset ring at the open aperture position. Rear Light Shield Barrel Fig.4-2-1 Preset Lever Open aperture position Fig.4-2-2 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 20: Adjusting Method
Perform “4-2-1. Aperture Diameter Check’, and repeat steps 1) to 2) until the aperture error is within the specification. After finishing the adjustment, apply the bond (B-10) to the heads of two screws tightened in step 2). 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 21: Optical Axis Check/Adjustment
Perform “4-3-1. Optical Axis Check” again. If the specification is not satisfied, repeat steps 2) to 3). If the specification is satisfied, perform “4-4-1. Projective Resolving Power Check”. 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 22: Projective Resolving Power Check/Adjustment
40 lines or greater 40 lines or greater 11.90 Table 4-4-1 Check the projective resolving power. If the projective resolving power does not meet the specification, perform “4-4-2. Projective Resolving Power Adjustment” 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 23 • Adjust finely with changing bending amount by “screwing new one”, “tightening existing screws” or so on the 2nd lens group frame at the front-focus tendency position. Screw Part No. Description 3-279-371-01 6U2.6X2.5C3C Table 4-4-2 Screw Screw Zoom Rubber Ring Screw Fig.4-4-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 24 Fig.4-4-2 If the projective resolving power does not meet the specification, adjust again. Note: When perform this adjustment, perform “4-6. FOCUS-SHIFT CHECK/ADJUSTMENT (APERTURE (AMOUNT OF SPHERICAL ABERRATION))”. 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-10...
Page 25 Table 4-5-2 If the flange back value (f'F) of the checking lens does not satisfy the specification in Table 4-5-2, perform “4-5-2. Focus-shift (Focal Length)/Flange Back (f'F) adjustment”. 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-11...
Page 26: Adjustment Procedure
BACK ADJUSTMENT WASHER 0.05 3-277-057-41 BACK ADJUSTMENT WASHER 0.04 3-277-057-51 BACK ADJUSTMENT WASHER 0.03 3-277-057-61 BACK ADJUSTMENT WASHER 0.20 Table 4-5-3 Rear Light Shield Barrel Mount Assy Back Adjustment Washer Fig.4-5-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-12...
Page 27 First Lens Barrel Assy Fig.4-5-2 11) Repeat the steps 1) to 10) until the specification is satisfied. 12) Perform “4-5-1. Focus-shift (Focal Length) /Flange Back (f'F) Check”. 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-13...
Page 28: Focus-Shift Check/Adjustment (Aperture (Amount Of Spherical Aberration))
Check the focus-shift (amount of spherieal aberration) and confirm that the focus-shift satisfies the specification below. Specification (TELE end 200mm): -0.11 to +0.19 According to the result in 2), perform “4-9-3. SB Check/ Write SB” in the lens adjustment program. 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-14...
Page 29: Focus Brush Position Check/Adjustment
Set the lens to be checked to the condition as shown in Fig.4-7-1 by disassembling or assembling. Semi Barrel Assy Fig.4-7-1 Connect the F.ECD board to the main PCB assy as shown in figure. Main PCB Assy F. ECD Flexible Board Focus Brush Fig.4-7-2 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-15...
Page 30 Check Point Check Item (Conductive/Non-conductive) 7 and 6 Conductive 7 and 5 Conductive 7 and 4 Non-conductive 7 and 3 Conductive 7 and 2 Non-conductive 7 and 1 Non-conductive Table 4-7-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-16...
Page 31 If the adjustment is NG in steps 3) and 4), adjust by moving right and left the position of the focus brush and perform the adjustment again starting with step 1). After finishing the adjustment, apply the adhesive bond (B-10) to the head of screw. 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-17...
Page 32: Zoom Brush Position Check/Adjustment
(B-10) Zoom Brush Confirm the conduction Fig.4-8-2 Confirm the brush position by turning the zoom WIDE to TELE again. After adjustment, apply the adhesive bond (B-10). 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-18...
Page 33 Stopping Accuracy Write Focus Pattern Search Zoom-Adj 10) Search Focus-Adj Note: This three items are not adjusted automatically in case of starting Adjustment/Inspection with clicking [Start “Ent‘]. Fig.4-9-1 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-19...
Page 34 (Aperture (Amount of spherical aberration)) Check”. And then, press the Enter key to write. When the inspection normally finishes, OK appears. Then, press the Enter key to return to the initial menu. Fig.4-9-3 4-1-2. Adjustment Flow Chart SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-20...
Page 35 フィルター径 × 外形寸法（最大径長さ） (mm) × 85 71.5 約質量(g) 約同梱物レンズ、前レンズキャップ、後レンズキャップ、レンズフード、印刷物一式仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。 ED (特殊低分散)ガラス WIDE 1群レンズ 2群レンズ 3群レンズ (33.478mm) (8.353mm) (11.243mm) TELE SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) — 2 —...
Page 36 各種薬品は，下記の点に注意して取り扱ってください。・保管場所を定め，高温になったり直射日光の当たらない場所に密閉して保管してください。・小分け(ハンドラップ等)する数は必要最小限に留め，容器による自然蒸発を防いでください。・作業に使用しない時は，必ずキャップ等をして自然蒸発を防いでください。・薬品を使用する回数を極力少なくし，使用する場合は使用する量だけ容器より出して受け皿に残さないようにしてください。 1-2. 外装部品の取り扱いについて本機に使用されている外装部品は，下記の点に注意して取り扱ってください。・清掃には薬品を使用せず，清掃紙や清掃布を使用してください。やむを得ず汚れがひどくて薬品を使用する場合は，シンナー，ケトン，エーテルは使用しないでください。・各部品の取り付けには指定されたねじを使用し，部品に対して垂直に取り付けてください。また，ねじを締め付ける時は，無理な力を加えないでください。 1-3. 無鉛半田について本機には無鉛半田が使用されています。無鉛半田を使用している基板には，無鉛(Lead Free)を意味するレッドフリーマークがプリントされています。（注意: 基板サイズによっては，無鉛半田を使用していてもレッドフリーマークがプリントされていないものがあります） : レッドフリーマーク無鉛半田は，下記の点に注意して使用してください。・半田こてのこて先温度は約 350℃に設定してください。温度調節が無理な場合は，高温短時間で作業を行ってください。注意：半田こてを長く当てすぎると，基板のパターン(銅箔)がはがれてしまうことがありますので，注意してください。また，従来の半田よりも粘性が強いため，IC 端子などが半田ブリッジしないように注意してください。・半田こてのこて先は，必ず無鉛半田用と有鉛半田用に分けて管理してください。無鉛半田と有鉛半田が混在すると剥離現象が発生してしまいます。 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 37 特に回路図，部品表に 0 印で指定されている安全上重要な部品は必ず指定のものをご使用ください。 3. 部品の取付けや配線の引きまわしはもとどおりに安全上，チューブやテープなどの絶縁材料を使用したり，プリント基板から浮かして取付けた部品があります。また内部配線は引きまわしやクランパによって発熱部品や高圧部品に接近しないよう配慮されていますので，これらは必ずもとどおりにしてください。 4. サービス後は安全点検をサービスのために取外したネジ，部品，配線がもとどおりになっているか，またサービスした個所の周辺を劣化させてしまったところがないかなどを点検し，安全性が確保されていることを確認してください。 5. チップ部品交換時の注意・取り外した部品は再使用しないでください。・タンタルコンデンサのマイナス側は熱に弱いため交換時は注意してください。 6. フレキシブルプリント基板の取扱いについて・こて先温度を 270℃前後にして行なってください。・同一パターンに何度もコテ先を当てないでください。 (3 回以内) ・パターンに力が加わらないよう注意してください。注意電池の交換は，正しく行わないと破裂する可能性があります。電池を交換する場合には必ず同じ型名の電池又は同等品と交換してください。 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 38 下図のようにレンズ専用治具をレンズブロック等の穴，または切り欠きに合わせて使用する。切り欠き,またはチップA 穴の幅に合わせて調節するレンズ専用治具チップA 切り欠きチップB チップチップチップB 穴副資材について B-10 ボンド (B-10): J-6082-612-A G-22 グリス(G-22): J-6082-665-A ロックタイト 460 G-32 グリス(G-32): J-6082-666-A ボンド(ロックタイト460) または相当品または相当品 G-36 グリス(G-36): J-6082-667-A SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 39 REPAIR PARTS LIST HELP03 光軸の調整ロックタイト460 G11-13レンズ枠組立アイドラー軸または相当品ねじ半完ブロックアイドラーB 投影解像力(像面湾曲) ズームリングの調整 G10-11間隔調整ワッシャー加飾シールズームゴムリング 6U2.6X2.5C3C 投影解像力(片ボケ) の調整 2群化粧板フランジバックフォーカスゴムリング遮光板の調整(TELE) フォーカスブラシ 1群調整ワッシャーフォーカスブラシ位置の調整 HELP05 B-10 G-32 1群レンズ組立 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 40 HELP 取り付け時の注意や，グリス塗布方法などを記載しています。 HELP01 1. メイン組立にバック調整ワッシャーを取り付ける。 2. メイン組立をWIDEの状態にする。 3. マウント組立の作動レバーを絞り動輪の溝に入れ，メインスプリングを外側に逃がしながらマウント組立を取り付け，マウント取付ビス4本で締め付ける。注意: マウント組立のメインスプリングをギヤ組立に収めて組み付けてください。マウント組立のメインスプリングがズームブラシに干渉しないように取り付けてください。マウント取付ビスマウント組立メインスプリングバック調整ワッシャーメイン組立作動レバー絞り動輪の溝に入れる SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) HELP...
Page 41 HELP02 スイッチパネルブロックの外し方 (傷付け防止の為) 1. AF/MFスイッチブロックを止めているねじ2本を外す。 2. ねじ取付け部2箇所を内側から押し出し、AF/MFスイッチブロックを取り外す。ねじ取付け部スイッチパネルブロックの取付け時の注意 1. ギア組立のスライドスイッチをAF側にセットする。 2. AF/MFスイッチブロックのつまみをAF側にセットする。 3. スイッチパネルブロックを取り付け、ねじ2本で固定する。スライドスイッチ (ギア組立)) AF/MFスイッチブロックつまみ HELP03 ボンド(ロックタイト460) 注意: ボンド(ロックタイト460)，または相当品を使用してください。瞬間接着剤のように，乾燥後に表面が白くなるボンドは使用しないでください。 1. 後部鏡筒組立のマウント標点接着面にボンド(ロックタイト460)を塗布し，マウント標点を貼り付ける。後部鏡筒組立ボンド(ロックタイト460)塗布マウント標点 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) HELP...
Page 42 HELP04 グリス(G‑22)：J‑6082‑665‑A グリス(G‑36)：J‑6082‑667‑A 1. ギアC、アイドラー軸，アイドラーBにグリス(G‑22)を塗布する。 2. ギア組立の指示部にグリス(G‑36)を塗布する。アイドラーB ギア組立グリス(G-22)を塗布アイドラー軸ギアC グリス(G-36)を塗布 3. コネクタ接続時は下記のようにリード線を引き回してください。メイン基板組立コネクタ黒リード線赤リード線 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) HELP...
Page 43 1. 中間鏡筒とズームリング内径バヨネット部にグリス(G‑32)を塗布する。 2. ズームリングの突起と，メイン組立の溝を合わせて、ズームリングを組み付ける。 3. ズーム連動板の指示部にグリス（G‑32）を塗布する。 4. ズームリングを回転させ，ズーム連動板の取り付け位置にズームリング側面のねじ穴(ズーム連動板のねじ止め穴)を合わせ，ねじ2本で固定する。注意: ズームをWIDE端にして，ズーム連動板を取り付けてください。ズーム連動板グリス(G-32)を塗布ズームリングねじ2本ズームリング中間鏡筒バヨネット部グリス(G-32)を塗布突起溝メイン組立 (WIDE) 突起溝突起溝取り付け位置メイン組立ズームリング (ズーム連動板) SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) HELP...
Page 44 (Note 2) 収差測定フランジバック Aマウントキャップ55mm ゲージ(43.50mm) アタッチメント (SAL55200) J-6082-608-A J-6082-607-A J-6082-675-A J-10 J-11 J-12 レンズ専用治具完成検査治具チップA: レンズ専用治具 J-6082-710-A J-6082-609-1 J-6082-609-A (Note 4) J-13 J-14 M-BOX JIG レンズ専用治具 J-6082-722-A チップB: (Note 5) J-6082-609-2 Fig.4-1-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 45 Note 1: パーソナルコンピュータ（Color Calculator 2 がインストール済みのもの） Windows XP 空きメモリ: 40 MB 以上ハードディスク空き容量: 15 MB 以上 USB 端子: 標準装備モニタ: 32,000 色以上表示可能な VGA 以上のモニタ Note 2: 1000 mm コリメータのチャートは，Fig.4‑1‑2 のように取り付けてください。マークを合わせるチャート 1000 mmコリメータ Fig.4-1-2 Note 3: レンズ投影器は，スライダック(出力電圧: AC100 V)を接続して使用してください。 Note 4: 完成検査治具 Ⅱの接続方法については , LENS GENERAL ADJUSTMENT GUIDE の 1‑2‑2 項を参照してください。 Note 5: 完成検査治具(J‑6082‑645‑A)で使用の M‑BOX が使用可能です。 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 46 バック調整ワッシャー像点移動量像点移動量 (焦点距離)調整 (焦点距離)確認 4-5-2項 4-5-1項調整部品: 1群調整ワッシャー像点移動量 ⊿SBの書き込み（絞り(球面収差量)／ (完成検査治具 ) ⊿SBの確認 4-9-3項 4-6-1項, 4-9-3項 (Note) 球面収差改善時の効き玉傾斜チャートの撮影球面収差効き玉の交換球面収差効き玉交換では，下記の順番で交換してください。レンズ性能確認 (Note) (1) A-1368-096-A : 1群レンズ組立 (2) A-1704-667-A : 半完ブロック (1)1群レンズ組立 (2)半完ブロック ( A-1368-096-A ) ( A-1704-667-A ) SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 47 4-2. 絞り径の確認／調整使用機器（専用機器のみ記載）･ボンド（B‑10） 4-2-1. 絞り径の確認 1. 確認方法 1）「LENS GENERAL ADJUSTMENT GUIDE 2. 絞り径の確認」を実行する。規格値: 絞り誤差 = 0 ± 20 (WIDE 端: 55mm) 2) 絞り誤差が規格値を満足していない場合は , 「4‑2‑2. 絞り径の調整」を行う。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 48 4-2-2. 絞り径の調整 1. 準備 1) 後遮光筒を取り外す。 2) ズームリングを WIDE 端で固定する。 3) プリセットレバーを動かして , プリセットリングを開放当たり位置で固定する。後遮光筒 Fig.4-2-1 プリセットレバー絞り開放制限端 Fig.4-2-2 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 49 2. 調整方法 1) ねじ 2 本を僅かにゆるめて左右に動かすことにより，プリセットリングの作動レバーも左右に動く状態にする。 2) 後玉側から光源を覗いてねじ 2 本を左右に動かし，絞り羽根が隣接枠へ完全に隠れ始める位置でねじ 2 本を締め付ける。ボンド(B-10) を塗布ねじ2本 Fig.4-2-3 3) 「4‑2‑1. 絞り径の確認」を行い，絞り誤差が規格値を満足するまで手順 1)〜 2)を繰り返す。 4) 調整終了後 , 手順 2)で締め付けたねじ 2 本の頭部にボンド(B‑10)を塗布する 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 50 3. 規格値を満足している場合，「4‑4‑1. 投影解像力の確認」を行う。 4-3-2. 光軸の調整 1. 調整方法 1) 後遮光筒を外す。 2) Fig.4‑3‑1 に示すねじ 3 本を緩めて，4 群レンズ枠 B 組立を上下左右にシフトさせて調節する。後遮光筒ねじ3本 Fig.4-3-1 3) 調整後ねじを締め付け，4 群レンズ枠 B 組立を固定する。 4) 再度，「4‑3‑1. 光軸の確認」を行い , 規格を満足していない場合は，再度 2)〜 3)を繰り返し行う。 5) 規格値を満足している場合，「4‑4‑1. 投影解像力の確認」を行う。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 51 投影解像力の確認／調整使用機器（専用機器のみ記載）･ 6 角レンチ(1.27mm) 4-4-1. 投影解像力の確認 1. 「LENS GENERAL ADJUSTMENT GUIDE 4. 投影解像力の確認」を実行する。規格値: 投影解像力本数 (本 /mm) 焦点距離 f (mm) 投影距離 (m) 周辺 (y = 9 ) 中心 (y = 0) 3.63 6.25 80 本以上 40 本以上 40 本以上 11.90 Table 4-4-1 2. 投影解像力を確認して規格を満足していない場合は , 「4‑4‑2. 投影解像力の調整」を行う。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 52 注意: ・下記のねじを 6 角レンチ（1.27mm）で扱ってください。・フォーカスリングをオーバー無限端にすると，ズームリング穴から 2 群レンズ枠が見えます。・2 群レンズ枠のねじ穴は 3 箇所です。製品では，0 〜 2 本のねじが取り付けられています。・前ピン傾向位置の枠に対し，「ねじを取り付ける」，「既存ねじを締める」等で歪み量を変化させて微調整してください。ねじ部品コード部品名 3‑279‑371‑01 6U2.6X2.5C3C Table 4-4-2 ねじねじズームゴムリングねじ Fig.4-4-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
Page 53 G10‑11 間隔調整ワッシャー 0.05 3‑279‑372‑11 G10‑11 間隔調整ワッシャー 0.03 3‑279‑372‑21 G10‑11 間隔調整ワッシャー 0.02 3‑279‑372‑31 G10‑11 間隔調整ワッシャー 0.10 3‑279‑372‑41 G10‑11 間隔調整ワッシャー 0.15 Table 4-4-3 後遮光筒 G11-13レンズ枠組立 G10-11間隔調整ワッシャー Fig.4-4-2 3) 投影解像力の規格値を満足するまで，確認／調整を繰り返す。注意: この調整を行ったときは，｢4‑6. 像点移動量(絞り(球面収差量))の確認／調整｣を行ってください。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-10...
Page 54 44.56 ( +0.14, ‑0.05) (44.51 〜 44.70) Table 4-5-1 5) 被検レンズのフランジバック値(f’F)が Table 4‑5‑1 の規格値を満足していない場合は，「4‑5‑2. 像点移動量(焦点距離) ／フランジバック値(f’F)の調整」を行う。 3. フランジバック(f’F)の確認 1) ズームを TELE 端，フォーカスをオーバー無限端にして，規格値を満足していることを確認する。規格値（オーバー無限端）焦点距離 f (mm) フランジバック値 f’F (mm) 46.12 ( ± 0.2) ( 45.92 〜 46.32) Table 4-5-2 2) 被検レンズのフランジバック値(f’F)が Table 4‑5‑2 の規格値を満足していない場合は，｢4‑5‑2. 像点移動量(焦点距離)／フランジバック(f’F)の調整｣を行う。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-11...
Page 55 バック調整ワッシャー部品コード部品名厚さ(mm) 3‑277‑057‑01 バック調整ワッシャー 0.50 3‑277‑057‑11 バック調整ワッシャー 0.30 3‑277‑057‑21 バック調整ワッシャー 0.10 3‑277‑057‑31 バック調整ワッシャー 0.05 3‑277‑057‑41 バック調整ワッシャー 0.04 3‑277‑057‑51 バック調整ワッシャー 0.03 3‑277‑057‑61 バック調整ワッシャー 0.20 Table 4-5-3 後遮光筒マウント組立バック調整ワッシャー Fig.4-5-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-12...
Page 56 部品名厚さ(mm) 3‑277‑015‑11 1 群調整ワッシャー 0.50 3‑277‑015‑21 1 群調整ワッシャー 0.30 3‑277‑015‑31 1 群調整ワッシャー 0.10 3‑277‑015‑41 1 群調整ワッシャー 0.08 3‑277‑015‑51 1 群調整ワッシャー 0.07 3‑277‑015‑61 1 群調整ワッシャー 0.05 Table 4-5-4 1群調整ワッシャー 1群レンズ組立 Fig.4-5-2 11) 規格が満足するまで，手順 1)〜 10)を繰り返す。 12)「4‑5‑1. 像点移動量／フランジバック(f'F)の確認」を行う。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-13...
Page 57 この項では，絞り値を変化させた時に起こるピント位置の変化量の確認／調整方法を記載しています。使用機器（専用機器のみ記載）･収差測定キャップ 55mm(SAL55200) 4-6-1. 像点移動量(絞り(球面収差量))の確認 1. 準備 1) 「LENS GENERAL ADJUSTMENT GUIDE 5. 像点移動量(絞り(球面収差量))の確認」を実行する。 2. 確認／調整方法 1) ズームを TELE 端（200mm）に，フォーカスをオーバー無限端にセットする。 2) 像点移動量（絞り（球面収差量））を確認し，以下の規格値を満足していることを確認する。規格値 (TELE 端 200mm): -0.11 〜＋ 0.19 3) 手順 2) の確認結果を元に , レンズ調整プログラムにて，「4‑9‑3. ⊿ SB 確認／書き込み」を行う。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-14...
Page 58 4-7. フォーカスブラシ位置の確認／調整使用機器（専用機器のみ記載）･ボンド(B‑10) 4-7-1. フォーカスブラシ位置の確認完成検査治具を使用し，レンズ調整プログラム（ActuatorCheckerSAM）の「フォーカス調整端探査」で確認する。 4-7-2. フォーカスブラシ位置の調整 1. 準備 1) 被検レンズを分解，または組み立てて Fig.4‑7‑1 の状態にする。半完組立 Fig.4-7-1 2) 図のように , メイン基板組立に F.ECD フレキ基板を接続する。メイン基板組立 F.ECDフレキ基板フォーカスブラシ Fig.4-7-2 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-15...
Page 59 2) テスターで Fig.4‑7‑4 の確認ポイント②と③が非導通となるようにフォーカスブラシ位置を調整する。ボンド (B-10)を塗布フォーカスブラシ Fig.4-7-3 Fig.4-7-4 3) フォーカスを無限端に保持し , テスターで以下の状態にあることを確認する。手順（No.）確認ポイント確認事項（導通／非導通） ⑦と⑥ 導通 ⑦と⑤ 導通 ⑦と④ 非導通 ⑦と③ 導通 ⑦と② 非導通 ⑦と① 非導通 Table 4-7-1 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-16...
Page 60 4) フォーカスを近端に保持し , テスターで以下の状態にあることを確認する。手順（No.）確認ポイント確認事項（導通／非導通） ⑦と⑥ 非導通 ⑦と⑤ 非導通 ⑦と④ 導通 ⑦と③ 導通 ⑦と② 非導通 ⑦と① 導通 Table 4-7-2 5) 手順 3), 4)で調整 NG のときは，フォーカスブラシの位置を左右に調整し，再度手順 1)から行う。 6) 調整終了後，ねじの頭部にボンド(B‑10)を塗布する。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-17...
Page 61 1) ブラシを固定しているねじ 1 本を緩める。 2) 図に示すようにズームブラシの位置を調整し，ねじで固定する。注意: Z.ECD 基板のパターン切り欠き A とズームブラシの接触部 B を合わせるように調整してください。 3) 図に示すように，上から 3 番目のパターンと 4 番目のパターンの導通をテスターで確認する。･ A のパターンの切り欠きにブラシがあれば導通なし(調整:OK) ･ A のパターンの切り欠きにブラシがなければ導通なし(調整:NG) AとBの位置を合わせるズームブラシねじボンド (B-10)を塗布ズームブラシ導通を確認 Fig.4-8-2 4) ズームを WIDE から TELE に再度回転し，ブラシ位置を確認する。 5) 調整終了後，ねじの頭部にボンド(B‑10)に塗布する。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-18...
Page 62 3) ズームパターン検査 4) PI 調整 5) フォーカスパターン(Motor)検査 6) 止まり精度検査 7) ⊿ SB 書き込み 8) フォーカスパターン検査 9) ズーム調整端探査 10) フォーカス調整端探査注意: [Start !Ent?] 上記 3 点はで調整 / 検査した場合 , 自 Fig.4-9-1 動では調整が行なわれません。 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-19...
Page 63 2. 現在の F8 像点移動量が反転表示される。 Fig.4-9-2 3. 反転表示された値が「4‑6‑1. 像点移動量(絞り(球面収差量))の確認」で求めた , F8 像点移動量の値を満足する場合 OK 表示が出るので , Enter キーを押して初期画面に戻る。 4. 値が外れている場合は , 「4‑6‑1. 像点移動量(絞り(球面収差量))の確認」で求めた , 像点移動量の値が入っている範囲のボタンをクリックし , Enter キーを押して書き込みを行う。 5. 検査が正常に終了した場合 OK 表示が出るので , Enter キーを押して初期画面に戻る。 Fig.4-9-3 4-1-2. 調整手順 SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM) 4-20...
Page 64: Revision History
Reverse 985269211.pdf Revision History S.M. Rev. Ver. Date History Contents issued 2009.04 Official Release — — SAL55200-2 (DT 4-5.6/55-200 SAM) (DT 55-200mm F4-5.6 SAM)
