Viessmann 5017 Operation Manual

Preferable, the current is taken from the pickup shoes of the
locomotive and transferred through the train via their couplers.
Should there be any waggons without load in the train forma-
tion, they have to be equipped with conducting couplers as well.
The cables of both couplers then just need to be connected
pairwise (one cable of each coupler with one cable of the other
coupler).
4. Technical data
Operating voltage:
Maximum current:
Suitable for vehicles with NEM pocket (NEM 362).
Pulling force ca. 1N.
This corresponds up to ca. 15 smooth-running coaches and
depends on the topology of the layout (gradient, radii).
Abb. 1
Linker Radschleifer
bzw. Chassis
Left wheel pickup
resp. chassis ground
Waggon-
Innenbeleuchtung
z. B. Art. 5049
Coach lighting
e. g. item 5049
Entsorgen Sie dieses Produkt nicht über den (unsortierten) Haus-
müll, sondern führen Sie es der Wiederverwertung zu.
Do not dispose of this product through (unsorted) domestic
waste, supply it to recycling instead.
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der Viessmann Homepage
unter der Artikelnummer.
Subject to change without prior notice. No liability for mistakes and printing
errors.
You will find the latest version of the manual on the Viessmann website
using the item number.
Viessmann
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
+49 6452 9340-0
www.viessmann-modell.de
4
max. 24 V AC~ / DC=
(also for digital supply)
max. 750 mA
Rechter Radschleifer
Fig. 1
bzw. Mittelschleifer
Right wheel pickup
resp. centre pickup
Lokomotive
Locomotive
Waggon ohne
Beleuchtung
Waggon without
lighting
Lötverbindungen
Soldering connections
Made in Europe
Modelltechnik GmbH
Stand 01/sw
5017

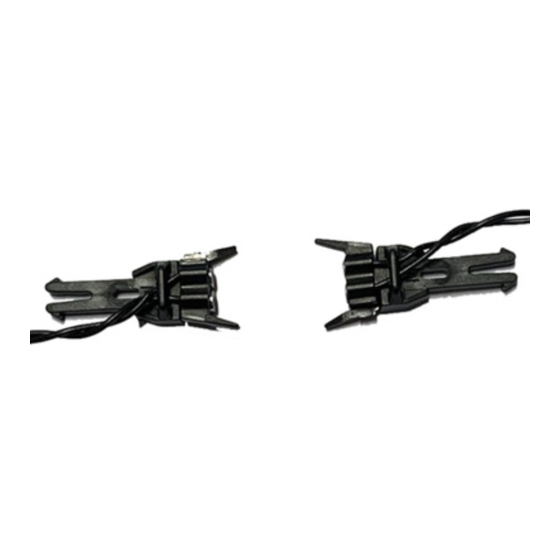

H0 Stromführende Magnet-
kupplungen, 2-polig, 3 Paar
H0 Conducting magnetic
couplers, 2-pole, 3 pair
DCC MM SEL
Modellbauartikel, kein Spielzeug! Nicht geeignet für
DE
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for chil-
EN
dren under the age of 14 years! Keep these instructions!
Ceci n'est pas un jouet. Ne convient pas aux
FR
enfants de moins de 14 ans! Conservez cette notice
d'instructions!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non
IT
adatto a bambini al di sotto dei 14 anni! Conservare
istruzioni per l'uso!
Artículo para modelismo. No es un juguete! No
ES
recomendado para menores de 14 años! Conserva las
instrucciones de servicio!
Não é um brinquedo! Não aconselhável para meno-
PT
res de 14 anos. Conservar o manual de instruções.
Bedienungsanleitung
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch.
Bewahren Sie diese auf, sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Vorsicht:
Verletzungsgefahr!
Aufgrund der detaillierten Abbildung des Originals bzw. der
vorgesehenen Verwendung kann das Produkt Spitzen, Kan-
ten und abbruchgefährdete Teile aufweisen. Für die Montage
sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver-
sorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abgeschalteter
Betriebsspannung durchführen! Ausschließlich nach VDE/EN
gefertigte Modellbahntransformatoren verwenden! Stromquel-
len unbedingt so absichern, dass es bei einem Kurzschluss
nicht zum Kabelbrand kommen kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in H0 Modelleisenbahn-Waggons unter Beach-
tung der für dieses Produkt geltenden Verarbeitungshinweise.
- Zum Betrieb mit einer Betriebsspannung von maximal 24 V
AC~ / DC~.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestim-
mungsgemäß. Für daraus resultierende Schäden haftet der
Hersteller nicht.
1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit:
- 3 Paar stromführende Kupplungen
- 18 Adapter (je 6: S: Norm, M: +0,3 mm und L: +0,6 mm)
80865
- Anleitung
09/2022
Ho/Kf
DC AC
~
=
Operation Manual
