Carpet + Hard Floor Cyclonic Upright
Model # UD70180
Model # UD70183
Model # UD70185
USER MANUAL
#961152016 / R1 10/16
©2015 All rights reserved
Français - page 21
Español - página 41
REPLACEMENT PARTS
• BELT STYLE 5
• PRE-MOTOR FILTER F97
• EXHAUST FILTER F86

Advertisement

Table of Contents
loading

Related Manuals for Dirt Devil UD70180

Summary of Contents for Dirt Devil UD70180

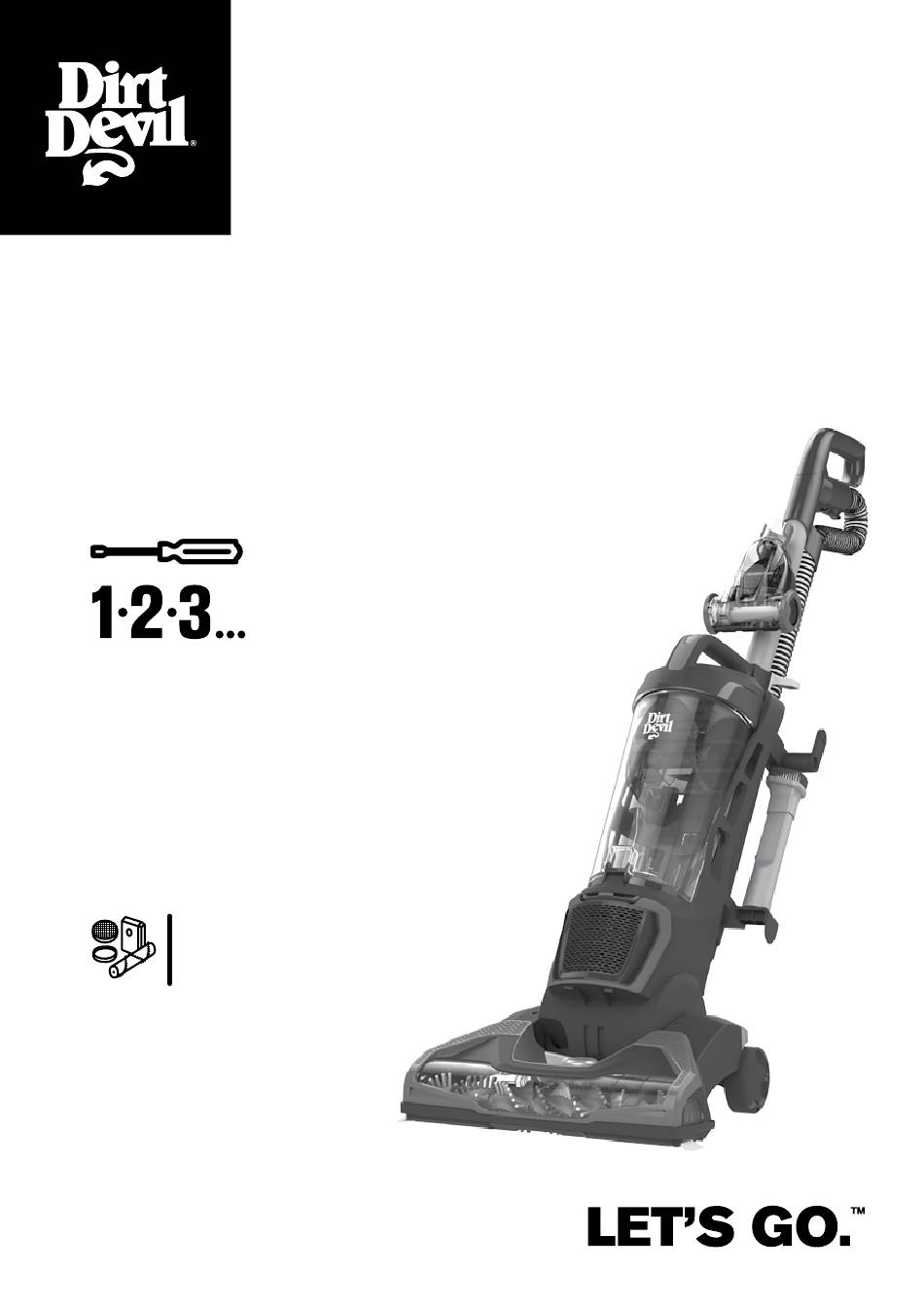

  • Page 1 Carpet + Hard Floor Cyclonic Upright Model # UD70180 Model # UD70183 Model # UD70185 USER MANUAL #961152016 / R1 10/16 ©2015 All rights reserved Français - page 21 Español - página 41 REPLACEMENT PARTS • BELT STYLE 5 • PRE-MOTOR FILTER F97...

  • Page 2: Product Registration

    Be sure to register your product online at www.DirtDevil.com or call 1-800-321-1134 to register by phone. Hint: Attach your sales receipt to this Owner’s manual. Verification of date of purchase may be required for warranty service of your Dirt Devil product. ®...
  • Page 3 TABLE OF CONTENTS Quick Start Assembly Tools How to Troubleshooting Limited Warranty...

  • Page 4: Important Safety Instructions

    WARNING IMPORTANT: READ CAREFULLY BEFORE ASSEMBLY AND USE. THIS PRODUCT IS INTENDED FOR HOUSEHOLD USE ONLY. IF USED COMMERCIALLY WARRANTY IS VOID. IMPORTANT SAFETY INSTRUCTIONS When using an electrical appliance, basic precautions should always be followed, including the following: READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE. WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR INJURY: •...
  • Page 5 CAUTION: TO REDUCE THE RISK OF DAMAGE: • Avoid picking up hard, sharp objects with this product, as they may cause damage. • Store appropriately indoors in a dry place. Do not expose machine to freezing temperatures. • Do not use sharp objects to clean out hose as they can cause damage. •...
  • Page 6 INSERT CLEANING NOW, WRAP THE CORD WAND INTO TOP OF VAC. AROUND CORD HOOKS! SECURE YOUR HOSE HERE AND HERE.
  • Page 7 RELEASE PUSH HERE AND PULL PLUG IN THE CORD AND HANDLE BACKWARDS PRESS HERE TO POWER UP. TO RECLINE. YOUR DIRT DEVIL NEED HELP? UPRIGHT IS READY Go to dirtdevil.com/support or contact our Customer Service TO CLEAN! Department at (800) 321-1134 8:00 a.m.
  • Page 8 THE FOLLOWING HEIGHT SETTINGS ARE RECOMMENDED FOR MAXIMUM CLEANING PERFORMANCE. 1. Hard Floor Setting: Great 2. Low Carpet Setting: for tile, hardwood, linoleum Great for low pile carpet, door and more. mats and area rugs. 3. Mid Carpet Setting: 4. High Carpet Setting: Great for mid pile carpet.
  • Page 9 ON-DEMAND CLEANING WAND 1. Press the wand release button. 2. Pull wand up & out. WAND RELEASE 3. Push the tools on the wand* for convenient cleaning. When you’re done, twist & pull to take them off. Accessories not included on all models.
  • Page 10 CAUTION Not to be used for grooming a pet. WARNING COMPLETE Unplug vacuum before connecting hose, wand or tools. ON-BOARD TOOLKIT 2-IN-1 COMBO TOOL: Use EXTENSION WAND: the Crevice Tool for tight Attach to cleaning wand spaces, corners and along for longer reach on above stair edges and baseboards.

  • Page 11: Above Floor Cleaning

    ABOVE FLOOR CLEANING 1. Remove On-Demand Cleaning 2. Attach extension wand Wand for convenient above and 2-in-1 tool for floor cleaning. improved cleaning. CAUTION Use extra care when cleaning on stairs. To avoid personal injury or damage, and to prevent the cleaner from falling, always place cleaner at bottom of stairs or on floor.

  • Page 12: Empty The Dirt Cup

    WARNING To reduce the risk of personal injury - Unplug before cleaning or servicing. Do not use vacuum without dirt cup or filters in place. EMPTY THE DIRT CUP 1. Dump the dirt when it's full. 2. Push the release button (A) then pull out the dirt cup.

  • Page 13: Clean The Rinsable Filter

    CLEAN THE RINSABLE FILTER 1. Remove the dirt cup. 2. See the filter beneath the dirt cup? Lift it. 3. Rinse with water until the dirt 4. Put the filter back in, all the way disappears. Ring it out, then to the bottom.

  • Page 14: Clean The Exhaust Filter

    WARNING To reduce the risk of personal injury - Unplug before cleaning or servicing. Do not use vacuum without dirt cup or filters in place. CLEAN THE EXHAUST FILTER 2. Pull out the filter, rinse dirt 1. Push the tab on the front of the from both sides, and let air dry cover to pivot out.
  • Page 15 WARNING To reduce the risk of personal injury – Unplug before cleaning or servicing. Do not use vacuum without dirt cup or filters in place. CLEAN THE CYCLONIC ASSEMBLY 1. Twist counter-clockwise to open 2. Use the Dusting Tool to clean the dirt cup.

  • Page 16: Clean The Brushroll

    CAUTION To reduce the risk of injury from moving parts - Unplug before servicing. CLEAN THE BRUSHROLL 1. Turn your vacuum over. 2. Clean the brushroll. Use a Phillips screwdriver to take off the 8 screws. Remove the bottom plate. Some models only require 6 screws.

  • Page 17: Replace The Belt

    CAUTION To reduce the risk of injury from moving parts - Unplug before servicing. REPLACE THE BELT 1. Turn your vacuum over. 2. Then take off that old belt. Use a Phillips screwdriver to take Slide on a new belt with the off the 8 screws.
  • Page 18 Any other servicing should be done by an authorized service representative. If appliance is not working as it should, has been dropped, damaged, left outdoors, or dropped into water, take it to a service center prior to continuing use. WARNING To reduce the risk of personal injury - Unplug before cleaning or servicing.
  • Page 19 Warranty Period, We will provide labor and parts, at no cost to you, to correct any such defect in products purchased in the United States, U.S. Military Exchanges and Canada. HOW TO MAKE A WARRANTY CLAIM If this product is not as warranted, take or send the product to a Dirt Devil Authorized Warranty ®...
  • Page 20 Find GENUINE Replacement Parts at www.dirtdevil.com This product uses the following parts: BELT STYLE PRE-MOTOR FILTER EXHAUST FILTER OUR VACS SPEAK Call our Customer VOLUMES Service Department Pick Up the Conversation On… (800) 321-1134 8:00 a.m. - 7:00 p.m. EST Mon. - Fri. Facebookcom/DirtDevil www.dirtdevil.com Twitter@DirtDevil...
  • Page 21 Aspirateur-balai cyclonique pour tapis et planchers durs GUIDE D’UTILISATION #961152016-R1 10/16 ©2016 Tous droits réservés. OBTENEZ DES PIÈCES • MODÈLE DE COURROIE 5 • FILTRE SITUÉ AVANT LE MOTEUR F97 • FILTRE D’ÉVACUATION F86...

  • Page 22: Enregistrement Du Produit

    BONJOUR! BIENVENUE Félicitations pour l’achat de votre nouvel Dirt Devil aspirateur-balai cyclonique pour tapis et planchers durs Vous trouverez à l’intérieur de ce manuel tout ce que vous devez savoir au sujet de l’utilisation de vos accessoires. Alors, qu'attendez-vous? ALLONS-Y!
  • Page 23 TABLE DES MATIÈRES Assemblage rapide Accessoires Comment faire Dépannage Limitée garantie...

  • Page 24: Consignes De Sécurité Importantes

    AVERTISSEMENT IMPORTANT : LISEZ ATTENTIVEMENT AVANT L'ASSEMBLAGE ET L'UTILISATION. CET APPAREIL EST DESTINÉ UNIQUEMENT À UN USAGE DOMESTIQUE. UNE UTILISATION À DES FINS COMMERCIALES ANNULERA LA GARANTIE. CONSIGNES DE SÉCURITÉ IMPORTANTES Des précautions de base doivent toujours être respectées lors de l'utilisation d'un appareil électrique,y compris les suivantes : VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET APPAREIL.
  • Page 25 • Ne pas utiliser l’appareil pour ramasser des liquides inflammables ou combustibles, comme de l’essence, ou de la sciure de bois, ni l’utiliser à proximité de ces matériaux. • Débranchez avant de connecter le Turbo Tool ® • Évitez d’aspirer tout objet qui brûle ou fume, comme les cigarettes, les allumettes et les cendres incandescentes.
  • Page 26 INSÉREZ LE TUBE DE ENTOUREZ LE CORDON NETTOYAGE SUR LE AUTOUR DE SES CROCHETS. DESSUS DE L’ASPIRATEUR. FIXEZ LE TUYAU ICI ET LÀ.
  • Page 27 DÉGAGEMENT DE LA POIGNÉE BRANCHEZ LE CORDON ET APPUYEZ ICI ET TIREZ LA APPUYEZ ICI POUR METTRE POIGNÉE VERS L’ARRIÈRE POUR L’APPAREIL SOUS TENSION. L’INCLINER. VOTREASPIRATEUR- DÉPANNAGE Visitez le site dirtdevil.com/ BALAI EST PRÊT À support ou appelez Service à la clientèle au 1 800 321-1134 PASSER À...
  • Page 28 LES RÉGLAGES DE HAUTEUR SUIVANTS SONT RECOMMANDÉS POUR OBTENIR UNE PERFORMANCE MAXIMALE. 1. Réglage pour planchers durs : 2. Réglage bas pour tapis : Idéal entre autres pour le Idéal pour les moquettes à carrelage , les parquets en bois poils courts, les tapis d’accueil et le linoléum.
  • Page 29 TUBE DE NETTOYAGE AMOVIBLE 1. Appuyez sur le bouton 2. Sortez le tube en le tirant de dégagement du tube. vers le haut. DISPOSITIF DE DÉGAGEMENT DU TUBE 3. Installez l’outil qu’il vous faut sur le tube pour faciliter le nettoyage. Une fois que vous aurez terminé, tournez l’outil en tirant dessus pour le retirer.
  • Page 30 MISE EN GARDE N’utilisez pas l’aspirateur pour toiletter un animal. AVERTISSEMENT Débranchez l’appareil avant d’installer le tuyau, le tube ou un accessoire. JEU COMPLET D’ACCESSOIRES INTÉGRÉS OUTIL COMBINÉ 2-EN-1 : TUBE RALLONGE : Utilisez le suceur plat dans Fixez au tube de nettoyage les espaces restreints, les coins, pour augmenter votre et le long des rebords de marches...
  • Page 31 NETTOYAGE DES SURFACES SURÉLEVÉES 1. Retirez le tube de nettoyage 2. Fixez le tube-rallonge et amovible pour nettoyez l’outil 2-en-1 pour améliorer facilement les surfaces le nettoyage. surélevées. MISE EN GARDE Redoublez de prudence lorsque vous utilisez l’appareil sur des escaliers. Pour éviter tout dommage ou blessure et empêcher l’appareil de tomber, placez toujours ce dernier au bas des escaliers, sur le plancher.
  • Page 32 AVERTISSEMENT Débranchez l'appareil avant de le nettoyer ou de faire l'entretien afin de réduire le risque de blessures. N'utilisez pas l'aspirateur sans avoir installé le vide-poussière ou les filtres. POUR VIDER LE VIDE-POUSSIÈRE 1. Videz la poussière lorsque 2. Appuyez sur le bouton de le vide-poussière est plein.
  • Page 33 POUR NETTOYER LE FILTRE LAVABLE 1. Enlevez le vide-poussière. 2. Voyez-vous le filtre qui se trouve sous le vide-poussière? Soulevez-le. 3. Rincez à l'eau jusqu’à ce que toute 4. Remettez-le en place en l’insérant la saleté soit éliminée. Retirez la jusqu’au fond.
  • Page 34 AVERTISSEMENT Débranchez l'appareil avant de le nettoyer ou de faire l'entretien afin de réduire le risque de blessures. N’utilisez pas l’aspirateur sans avoir installé le vide-poussière ou les filtres. POUR NETTOYER LES FILTRES D’ÉCHAPPEMENT 1. Poussez les languettes situées 2. Sortez le filtre, rincez la saleté sur le devant du couvercle afin de des deux côtés, puis laissez faire pivoter ce dernier...
  • Page 35 AVERTISSEMENT Débranchez l’appareil avant de le nettoyer ou d’en effectuer l’entretien afin de réduire le risque de blessures. N’utilisez pas l’aspirateur sans avoir installé le vide-poussière ou les filtres. POUR NETTOYER L’ENSEMBLE CYCLONIQUE 1. Tournez dans le sens contraire des 2.
  • Page 36 MISE EN GARDE Pour réduire le risque de blessures présenté par les pièces en mouvement, débranchez l’appareil avant d’en effectuer l’entretien. POUR NETTOYER LE ROULEAU-BROSSE 2. Placez le rehausseur de rouleau 1. Retournez votre aspirateur. dans la position haute. Utilisez un tournevis cruciforme pour retirer les huis vis.
  • Page 37 MISE EN GARDE Pour réduire le risque de blessures présenté par les pièces en mouvement, débranchez l’appareil avant d’en effectuer l’entretien. POUR REMPLACER LA COURROIE 2. Répétez les étapes 1 et 2. Puis 1. Retournez votre aspirateur. retirez l’ancienne courroie. Insérez Utilisez un tournevis cruciforme une nouvelle courroie en la faisant pour retirer les huis vis.
  • Page 38 Toute autre tâche d’entretien doit être confiée à un représentant de service autorisé. Cessez d’utiliser l’appareil s’il ne fonctionne pas comme prévu, s’il a été échappé sur le sol ou dans l’eau, s’il est endommagé ou s’il a été laissé à l’extérieur et apportez-le au centre de réparations. Débranchez l'appareil avant de le nettoyer ou de faire l'entretien AVERTISSEMENT afin de réduire le risque de blessures.
  • Page 39 Dirt Devil avec une preuve d’achat. Pour obtenir la liste des points de service autorisés aux É.-U., composez le numéro du service automatisé au 1 800 321-1134 OU visitez Dirt Devil en ligne à l'adresse www.DirtDevil.com Pour obtenir du soutien ou d'autres renseignements au sujet de la garantie ou pour connaître les boutiques offrant les réparations au titre de la garantie, appelez le Centre de réponses à...
  • Page 40 Vous trouverez vos pièces de rechange d'ORIGINE en visitant le site www.dirtdevil.com Cet appareil est équipé des pièces suivantes : STYLE DE COURROIE PRÉFILTRE POUR MOTEUR FILTRE D'ÉCHAPPEMENT LES FAITS ÉLOQUENTS Appelez le Service à DE NOS ASPIRATEURS la clientèle au numéro Suivez les discussions sur…...

  • Page 41: Manual Del Usuario

    Para limpieza de alfombrados + pisos duros MANUAL DEL USUARIO #961152016-R1 10/16 ©2016 Todos los derechos reservados. SI NECESITA PIEZAS DE REPUESTO • ESTILO DE BANDA 5 • FILTRO PREVIO AL MOTOR F97 • FILTRO DE ESCAPE F86...

  • Page 42: Registro Del Producto

    Consejo: Adjunte su recibo de compra a este Manual del propietario. Puede que le soliciten la fecha de compra para obtener el servicio de la garantía de su producto Dirt Devil ® Para poder consultar rápidamente, anote la información de su producto a continuación.
  • Page 43 ÍNDICE Ensamblaje para inicio de uso rápido Herramientas Instrucciones de uso Resolución de problemas Garantía limitada 7 43...

  • Page 44: Instrucciones De Seguridad Importantes

    ADVERTENCIA IMPORTANTE: LEA ESTE MANUAL CON ATENCIÓN ANTES DE ENSAMBLAR Y USAR ESTE APARATO. ESTE PRODUCTO TIENE COMO FIN UN USO DOMÉSTICO ÚNICAMENTE. SI SE LO UTILIZA CON FINES COMERCIALES, LA GARANTÍA QUEDARÁ ANULADA. INSTRUCCIONES DE SEGURIDAD IMPORTANTES Cuando se utilizan aparatos eléctricos, siempre deben seguirse precauciones básicas, incluidas las siguientes: LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO.
  • Page 45 • No use este aparato para aspirar líquidos inflamables ni combustibles (como gasolina) o restos de madera lijada, ni lo use en áreas donde dichos materiales pudieran estar presentes. • Desconecte la aspiradora antes de conectar el Turbo Tool ® •...
  • Page 46 INSERTE EL TUBO DE ¡ENROSQUE EL CABLE EXTENSIÓN PARA ALREDEDOR DE LOS ASPIRAR EN LA PARTE GANCHOS PORTACABLES! SUPERIOR DE LA ASPIRADORA. ASEGURE LA MANGUERA AQUÍ Y AQUÍ.
  • Page 47 UNIDAD. RECLINARLA. ¡SU ASPIRADORA ¿NECESITA AYUDA? Visite el sitio dirtdevil.com/support VERTICAL DIRT DEVIL o contacte a nuestro Departamento de servicio al cliente llamando al ESTÁ LISTA PARA (800) 321-1134. 8:00 a. m. - 7:00 p. m. hora del este, Lun. - LIMPIAR! Siga la conversación...
  • Page 48 SE RECOMIENDAN LOS SIGUIENTES AJUSTES DE ALTURA PARA UN RENDIMIENTO MÁXIMO DE LIMPIEZA. 1. Ajuste para pisos duros: 2. Ajuste de alfombra baja: Ideal para tejas, madera dura, Ideal para moquetas de linóleo y más. pelo corto, felpudos y alfombras pequeñas. 3.
  • Page 49 TUBO DE EXTENSIÓN AJUSTABLE PARA ASPIRAR 1. Presione el botón de 2. Tire del tubo hacia arriba liberación del tubo y hacia afuera. de extensión. DISPOSITIF DE DÉGAGEMENT DU TUBE 3. Empuje las herramientas en el tubo de extensión para obtener una limpieza conveniente.
  • Page 50 PRECAUCIÓN La aspiradora no debe utilizarse para limpiar mascotas. ADVERTENCIA Desenchufe la aspiradora antes deconectar la KIT DE manguera, el tubo de extensión o las herramientas. HERRAMIENTAS COMPLETO INCORPORADO HERRAMIENTA COMBO 2 EN 1: TUBO DE EXTENSIÓN: utilice la boquilla de limpieza de conéctelo al tubo de aspirar para rincones para espacios reducidos, lograr un mayor alcance en techos y...
  • Page 51 LIMPIEZA DE OTRAS SUPERFICIES 1. Quite el tubo de extensión 2. Conecte el tubo de extensión ajustable para aspirar para limpiar y la herramienta 2 en 1 para lograr cómodamente superficies que no una mejor limpieza. sean pisos. PRECAUCIÓN Extreme las precauciones cuando utilice la aspiradora para limpiar escaleras. Para evitar lesiones o daños físicos, y a fin de evitar que la aspiradora se caiga, siempre colóquela al pie de las escaleras o sobre el suelo.
  • Page 52 ADVERTENCIA Para disminuir el riesgo de lesiones físicas, desenchufe la unidad antes de limpiarla o realizarle un servicio de mantenimiento. No utilice la unidad si esta no tiene colocados la copa de recolección de residuos o los filtros. VACIAMIENTO DE LA COPA DE RECOLECCIÓN DE RESIDUOS 1.
  • Page 53 LIMPIEZA DEL FILTRO ENJUAGABLE 1. Extraiga la copa de recolección de 2. ¿Puede ver el filtro debajo residuos. de la copa de recolección de residuos? Levántelo. 3. Enjuague el filtro con agua hasta 4. Vuelva a colocarlo en el que desaparezca la suciedad. interior, hasta el fondo.
  • Page 54 ADVERTENCIA Para disminuir el riesgo de lesiones físicas, desenchufe la unidad antes de limpiarla o realizarle un servicio de mantenimiento. No utilice la aspiradora si no tiene colocados la copa de recolección de residuos o los filtros. LIMPIEZA DE LOS FILTROS DE ESCAPE 2.
  • Page 55 ADVERTENCIA Para disminuir el riesgo de lesiones físicas, desenchufe la unidad antes de limpiarla o realizarle un servicio de mantenimiento. No utilice la aspiradora si no tiene colocados la copa de recolección de residuos o los filtros. LIMPIEZA DE LA UNIDAD CICLÓNICO 1.

  • Page 56: Limpieza Del Cepillo Giratorio

    PRECAUCIÓN Para reducir el riesgo de lesión derivado de las piezas móviles, desconecte el aparato antes de realizarle el servicio de mantenimiento. LIMPIEZA DEL CEPILLO GIRATORIO 1. Dé vuelta su aspiradora. Utilice 2. Coloque el elevador giratorio en un destornillador Phillips para posición ascendente.
  • Page 57 PRECAUCIÓN Para reducir el riesgo de lesión derivado de las piezas móviles, desconecte el aparato antes de realizarle el servicio de mantenimiento. REEMPLACE LA CORREA 2. Repita los pasos 1 y 2. Luego, 1. Dé vuelta su aspiradora. Utilice extraiga la correa vieja. Deslice un destornillador Phillips para una nueva correa con las letras extraer los 8 tornillos.
  • Page 58 Todo otro servicio de mantenimiento deberá ser realizado por personal técnico autorizado. Si el aparato no funciona como debe, si se ha caído o dañado, o si se lo ha dejado a la intemperie o ha sido sumergido en agua, llévelo a un Centro Técnico antes de continuar usándolo. ADVERTENCIA Para disminuir el riesgo de lesiones físicas, desenchufe la unidad antes de limpiarla o realizarle un servicio de mantenimiento.
  • Page 59 CÓMO REALIZAR UN RECLAMO POR LA GARANTÍA Si este producto no presentara las características garantizadas, llévelo o envíelo a un Distribuidor técnico oficial autorizado de Dirt Devil , junto con el comprobante de compra. Para ser redirigido en forma ®...
  • Page 60 Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com. En este producto se utilizan las siguientes piezas: CORREA ESTILO FILTRO PREMOTOR FILTRO DE ESCAPE NUESTRAS ASPIRADORAS HABLAN POR SÍ MISMAS Llame a nuestro Departamento de servicio Siga la conversación... al cliente al (800) 321-1134 8:00 a.
