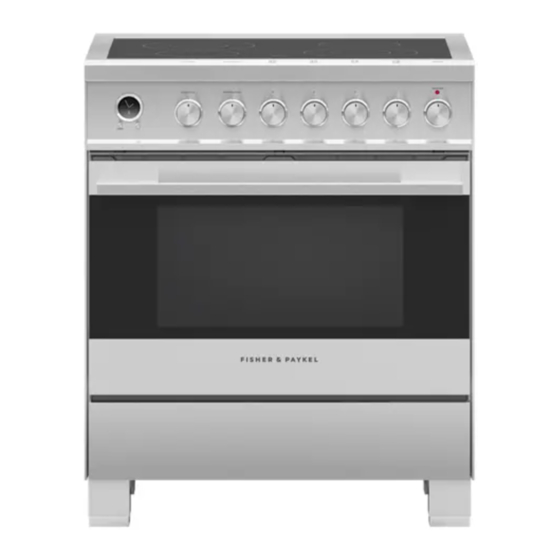

- Page 1 FREESTANDING COOKER OR30SDI Induction & OR30SDE Glass Ceramic models INSTALLATION GUIDE US CA 591507C 02.19...
-
Page 2: Safety And Warnings
SAFETY AND WARNINGS Installation IMPORTANT SAFETY INSTRUCTIONS! WARNING! Electrical shock hazard Save these instructions for the local inspectors use. ● Before carrying out any work on the electrical section of the appliance, To avoid hazard, follow these instructions carefully before installing or using this ●... - Page 3 SAFETY AND WARNINGS IMPORTANT SAFETY INSTRUCTIONS! GENERAL INSTALLATION INFORMATION Cleaning and servicing A risk of the appliance tipping over exists if the appliance is not installed in accordance ● with installation instructions. Service should only be performed by an authorized technician. ●...
- Page 4 PARTS SUPPLIED FOR INSTALLATION Anti-tip bracket (1) Small screws and Bolt (1) Threaded nuts (2) Wood screws (8) Screws and plastic Ground lead* Cupped washer* sleeve anchors (8) (4 wire permanent washers (2) (3 wire permanent connection) connection) *Can be used in US only, for Canada it is mandatory to connect the range by using cordset with plug supplied.
-
Page 5: Model Identification
MODEL IDENTIFICATION NOTE: Model features may vary 30” INDUCTION MODELS 30” CERAMIC MODELS OR30SDI6 OR30SDE6 PRIOR TO INSTALLATION Unpacking and handling Inspect the range to verify that there is no shipping damage. If any damage is detected, call the shipper and initiate a damage claim. Fisher & Paykel is not responsible for shipping damage. ●... -
Page 6: Product Dimensions
PRODUCT DIMENSIONS NOTE: Model features may vary Optional kickstrip shown is available (purchased separately) FRONT SIDE OR30SDI OR30SDE PRODUCT DIMENSIONS inches (mm) inches (mm) Overall height of range min 35 3/4” (908) min 35 3/4” (908) max 37 5/8” (956) max 37 5/8”... -
Page 7: Clearance Dimensions
Front Note This range may be installed directly ● adjacent to existing 36” (914mm) high OR30SDI OR30SDE base cabinets. CLEARANCE DIMENSIONS If the range is to be placed adjacent ● inches (mm) inches (mm) to cabinets, the clearances shown are required. - Page 8 FITTING THE OPTIONAL BACKGUARD Island trim and backguard 12 x 12 x It is mandatory to install and use the appliance with either ● the island trim or the optional backguard correctly in place. The island trim is already fitted to the appliance while the ●...
-
Page 9: Ventilation Requirements
VENTILATION REQUIREMENTS A suitable ventilation hood may be installed above the range. Fisher & Paykel has a choice of ventilation hoods designed to match the rest of our kitchen appliance family. See fisherpaykel.com or your local dealer for more details. Hood (inc. -
Page 10: Fitting The Adjustable Feet
FITTING THE ADJUSTABLE FEET Fitting the adjustable feet Fitting the adjustable feet covers (optional) The adjustable feet must be fitted to the base of the range before use. If using the adjustable feet covers fit these while the range is tipped over. Rest the rear of the range on a piece of the polystyrene packaging exposing the base for the fitting of the feet. -
Page 11: Moving The Range
MOVING THE RANGE IMPORTANT! When raising the range to upright position always ensure two ● people carry out this manoeuvre to prevent damage to the adjustable feet. Be careful: do not lift the range by the oven door handle, the ●... - Page 12 INSTALLING THE ANTI-TIP BRACKET The anti-tip bracket has two components: the adjustable bracket ● the stability bracket ● IMPORTANT! You must install both parts of the anti-tip bracket and ensure they are properly fitted together to prevent the range from tipping. To fit the anti-tip bracket 1 Thread the bolt through the adjustable bracket and fix in place using the two supplied nuts.
- Page 13 INSTALLING THE ANTI-TIP BRACKET 3 Fix the stability bracket in place. It can be fixed as follows: To the floor OR on the rear wall by 4 screws (supplied). ● To the floor AND on the rear wall by 8 screws (supplied). ●...
-
Page 14: Electrical Connection
ELECTRICAL CONNECTION IMPORTANT! WARNING! This cooker must be connected to the electricity supply only by an authorised person. Your cooker is supplied with a certified 4 prong NEMA 14-50P power cord for your protection against shock hazard and should be plugged directly into a properly grounded socket. - Page 15 ELECTRICAL CONNECTION 3-Wire Connection (using supplied Ground lead) 4-Wire Connection PERMANENT CONNECTION (HARD WIRING) 1 Loosen the L1 (black), L2 (red) and neutral (white) screws. 1 Loosen the L1 (black), L2 (red) and neutral (white) 2 Mount the conduit fitting to the 1 1/8” (29mm) hole in the screws.
-
Page 16: Final Checklist
FINAL CHECKLIST TO BE COMPLETED BY THE INSTALLER GENERAL Placement of unit. Specified clearance maintained to cabinet surfaces. Unit Level – front to back, side to side. All packaging material and tie straps removed. ... - Page 17 CUISINIÈRE NON ENCASTRÉE Modèles à induction OR30SDI et en verre céramique OR30SDE GUIDE D’INSTALLATION US CA 591507C 02.19...
-
Page 18: Consignes De Sécurité Et Mises En Garde
CONSIGNES DE SÉCURITÉ ET MISES EN GARDE Installation CONSIGNES DE SÉCURITÉ IMPORTANTES! MISE EN GARDE! Risque de choc électrique Conservez ces instructions pour permettre aux inspecteurs locaux de les consulter. ● Avant de procéder à tout travail sur la section électrique de l’appareil, Pour réduire les risques de danger, suivez attentivement ces instructions avant d’installer ●... - Page 19 CONSIGNES DE SÉCURITÉ ET MISES EN GARDE CONSIGNES DE SÉCURITÉ IMPORTANTES! INFORMATIONS D’INSTALLATION GÉNÉRALES Nettoyage et entretien L’appareil pourrait basculer s’il n’est pas installé conformément aux instructions ● d’installation. Les travaux d’entretien ou de réparation doivent être effectués uniquement par ●...
- Page 20 PIÈCES FOURNIES POUR L’INSTALLATION Vis et chevilles à douille Rondelle creuse* Anti-tip bracket (1) Petites vis et rondelles (2) Boulon (1) Écrous filetés (2) Vis à bois (8) Fil de masse* (Connexion en plastique (8) (Connexion permanente à 4 fils) permanente à...
-
Page 21: Identification Du Modèle
IDENTIFICATION DU MODÈLE REMARQUE : Les caractéristiques du modèle peuvent varier MODÈLES À INDUCTION 30” MODÈLES EN CÉRAMIQUE 30” OR30SDI6 OR30SDE6 AVANT L’INSTALLATION Déballage et manutention Inspectez la cuisinière pour vous assurer qu’aucun dommage n’a été causé lors de l’expédition. En cas de dommage, communiquez avec l’expéditeur pour effectuer une demande d’indemnisation. ●... -
Page 22: Dimensions Du Produit
DIMENSIONS DU PRODUIT REMARQUE : Les caractéristiques du modèle peuvent varier Kickstrip en option est disponible (acheté séparément) AVANT CÔTÉ OR30 À INDUCTION OR30 EN CÉRAMIQUE DIMENSIONS DU PRODUIT pouces (mm) pouces (mm) Hauteur hors tout de la cuisinière min. 35 3/4” (908) min. - Page 23 DIMENSIONS DE DÉGAGEMENT Remarque N° 1 Pour réduire les risques de brûlure ou d’incendie, évitez de ranger des objets dans les armoires situées au-dessus des éléments de surface. Si toutefois vous devez ranger des objets dans ces armoires, réduisez les risques en installant une hotte dont la partie saillante horizontale dépasse la partie inférieure des armoires suspendues d’au moins 5”...
- Page 24 INSTALLATION DU DOSSERET EN OPTION 12 x 12 x Garniture d’îlot et dosseret Il est obligatoire d’installer et utiliser la cuisinière ● avec la garniture d’îlot ou le dosseret en option correctement installé. La garniture d’îlot est déjà installée sur la cuisinière; ●...
- Page 25 EXIGENCES RELATIVES À LA VENTILATION Une hotte de ventilation appropriée peut être installée au-dessus de la cuisinière. Fisher & Paykel a un choix de hottes de ventilation conçues pour correspondre le reste de notre famille d’appareils de cuisine. Voir fisherpaykel.com ou votre revendeur local pour plus de détails. Hotte Hotte (incl. combustible)
- Page 26 INSTALLATION DES PATTES AJUSTABLES Installation des pattes ajustables Installation des revêtements de pattes ajustables (en option) Les pattes ajustables doivent être installées sur la base de la cuisinière avant l’utilisation. Si vous souhaitez utiliser les revêtements de pattes ajustables, installez-les pendant Appuyez la partie arrière de la cuisinière sur un morceau de l’emballage en polystyrène, que la cuisinière est basculée vers l’arrière.
-
Page 27: Déplacement De La Cuisinière
DÉPLACEMENT DE LA CUISINIÈRE IMPORTANT! Pour éviter d’endommager les pattes ajustables, la cuisinière doit ● toujours être élevée en position verticale par deux personnes. Soyez prudent : ne soulevez pas la cuisinière par la poignée du four ● lorsque vous l’élevez en position verticale. Lors du déplacement de la cuisinière à... - Page 28 INSTALLATION DU SUPPORT ANTIBASCULEMENT Le support antibasculement est constitué de deux composants : le support ajustable ● le support de stabilité ● IMPORTANT! Vous devez installer les deux pièces du support antibasculement et vous assurer qu’elles sont bien installées ensemble pour éviter le basculement de la cuisinière. Pour installer le support antibasculement 1 Faites passer le boulon dans le support ajustable et fixez-le en place à...
- Page 29 INSTALLATION DU SUPPORT ANTIBASCULEMENT 3 Fixez le support de stabilité en place. Vous pouvez le fixer comme suit : Au sol OU au mur arrière à l’aide de 4 vis (fournies). ● Au sol ET sur la paroi arrière par 8 vis (fournies). ●...
-
Page 30: Raccordement Électrique
RACCORDEMENT ÉLECTRIQUE IMPORTANT! MISE EN GARDE! Cette cuisinière doit être raccordée à l’alimentation électrique par une personne autorisée. Votre cuisinière est dotée d’un cordon d’alimentation avec fiche à 4 broches certifié NEMA 14-50P; branchez la fiche directement dans une prise correctement mise à la terre. Ne coupez ou retirez en aucun cas la quatrième broche (mise à... - Page 31 RACCORDEMENT ÉLECTRIQUE Connexion à 3 fils (en utilisant le fil de masse fourni) Connexion à 4 fils CONNEXION PERMANENTE (CÂBLAGE DUR) 1 Desserrez les vis L1 (noire), L2 (rouge) et neutre (blanche). 1 Desserrez les vis L1 (noire), L2 (rouge) et neutre 2 Montez le raccord de conduit sur le trou de 1 1/8 po (blanche).
-
Page 32: Liste De Vérification Finale
LISTE DE VÉRIFICATION FINALE À ÊTRE REMPLIE PAR L’INSTALLATEUR GÉNÉRALITÉS Emplacement de l’appareil. Mesures de dégagement spécifiées respectées par rapport aux surfaces d’armoires. Appareil de niveau – de l’avant à l’arrière, d’un côté à l’autre. ...
