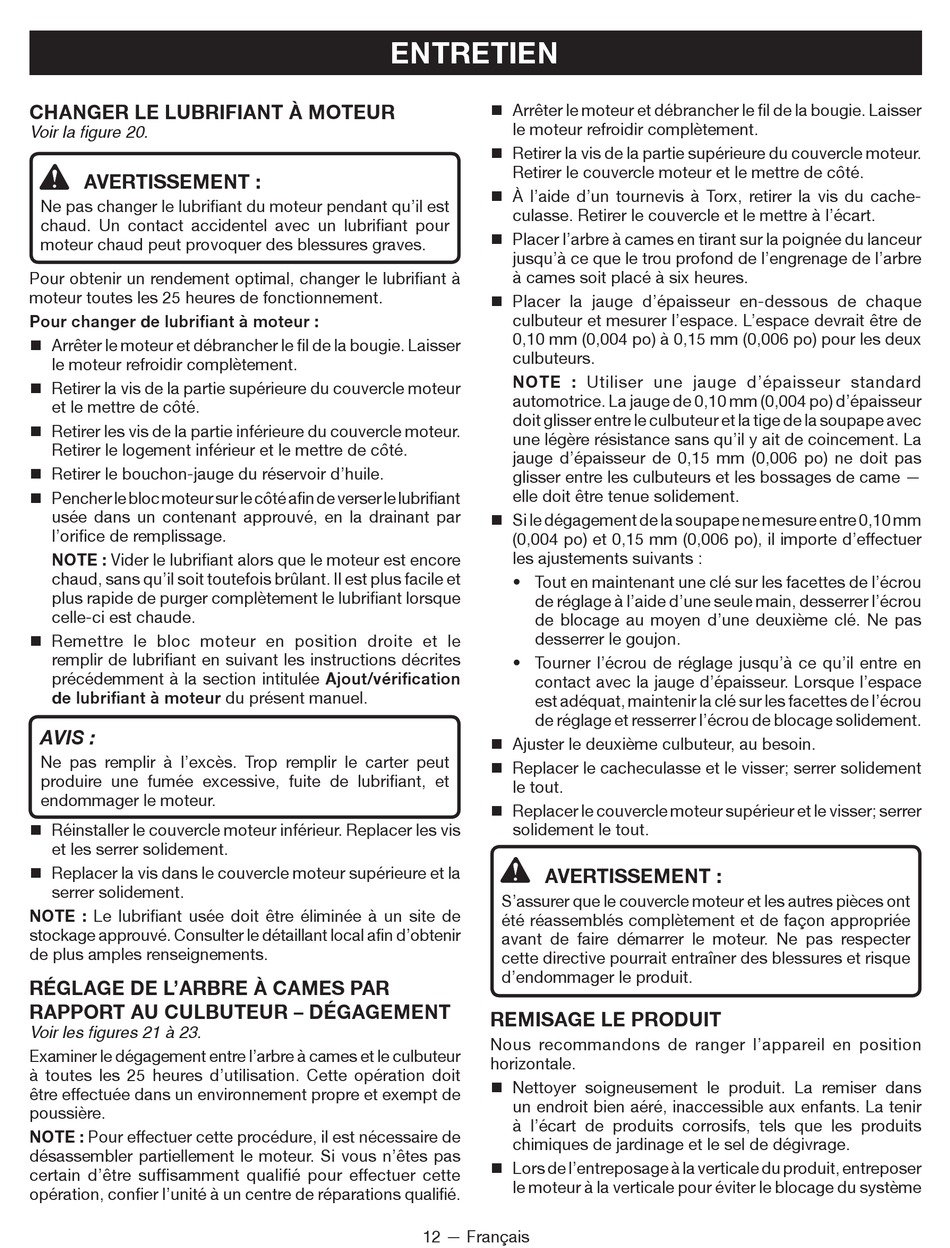

Ryobi RY4CCS Operator's Manual page 30

CHANGER LE LUBRIFIANT À MOTEUR
Voir la figure 20.
AVERTISSEMENT :
Ne pas changer le lubrifiant du moteur pendant qu'il est
chaud. Un contact accidentel avec un lubrifiant pour
moteur chaud peut provoquer des blessures graves.
Pour obtenir un rendement optimal, changer le lubrifiant à
moteur toutes les 25 heures de fonctionnement.
Pour changer de lubrifiant à moteur :
 Arrêter le moteur et débrancher le fil de la bougie. Laisser
le moteur refroidir complètement.
 Retirer la vis de la partie supérieure du couvercle moteur
et le mettre de côté.
 Retirer les vis de la partie inférieure du couvercle moteur.
Retirer le logement inférieur et le mettre de côté.
 Retirer le bouchon-jauge du réservoir d'huile.
 Pencher le bloc moteur sur le côté afin de verser le lubrifiant
usée dans un contenant approuvé, en la drainant par
l'orifice de remplissage.
NOTE : Vider le lubrifiant alors que le moteur est encore
chaud, sans qu'il soit toutefois brûlant. Il est plus facile et
plus rapide de purger complètement le lubrifiant lorsque
celle-ci est chaude.
 Remettre le bloc moteur en position droite et le
remplir de lubrifiant en suivant les instructions décrites
précédemment à la section intitulée Ajout/vérification
de lubrifiant à moteur du présent manuel.
AVIS :
Ne pas remplir à l'excès. Trop remplir le carter peut
produire une fumée excessive, fuite de lubrifiant, et
endommager le moteur.
 Réinstaller le couvercle moteur inférieur. Replacer les vis
et les serrer solidement.
 Replacer la vis dans le couvercle moteur supérieure et la
serrer solidement.
NOTE : Le lubrifiant usée doit être éliminée à un site de
stockage approuvé. Consulter le détaillant local afin d'obtenir
de plus amples renseignements.
RÉGLAGE DE L'ARBRE À CAMES PAR
RAPPORT AU CULBUTEUR – DÉGAGEMENT
Voir les figures 21 à 23.
Examiner le dégagement entre l'arbre à cames et le culbuteur
à toutes les 25 heures d'utilisation. Cette opération doit
être effectuée dans un environnement propre et exempt de
poussière.
NOTE : Pour effectuer cette procédure, il est nécessaire de
désassembler partiellement le moteur. Si vous n'êtes pas
certain d'être suffisamment qualifié pour effectuer cette
opération, confier l'unité à un centre de réparations qualifié.
ENTRETIEN
 Arrêter le moteur et débrancher le fil de la bougie. Laisser
le moteur refroidir complètement.
 Retirer la vis de la partie supérieure du couvercle moteur.
Retirer le couvercle moteur et le mettre de côté.
 À l'aide d'un tournevis à Torx, retirer la vis du cache-
culasse. Retirer le couvercle et le mettre à l'écart.
 Placer l'arbre à cames en tirant sur la poignée du lanceur
jusqu'à ce que le trou profond de l'engrenage de l'arbre
à cames soit placé à six heures.
 Placer la jauge d'épaisseur en-dessous de chaque
culbuteur et mesurer l'espace. L'espace devrait être de
0,10 mm (0,004 po) à 0,15 mm (0,006 po) pour les deux
culbuteurs.
NOTE : Utiliser une jauge d'épaisseur standard
automotrice. La jauge de 0,10 mm (0,004 po) d'épaisseur
doit glisser entre le culbuteur et la tige de la soupape avec
une légère résistance sans qu'il y ait de coincement. La
jauge d'épaisseur de 0,15 mm (0,006 po) ne doit pas
glisser entre les culbuteurs et les bossages de came —
elle doit être tenue solidement.
 Si le dégagement de la soupape ne mesure entre 0,10 mm
(0,004 po) et 0,15 mm (0,006 po), il importe d'effectuer
les ajustements suivants :
• Tout en maintenant une clé sur les facettes de l'écrou
de réglage à l'aide d'une seule main, desserrer l'écrou
de blocage au moyen d'une deuxième clé. Ne pas
desserrer le goujon.
• Tourner l'écrou de réglage jusqu'à ce qu'il entre en
contact avec la jauge d'épaisseur. Lorsque l'espace
est adéquat, maintenir la clé sur les facettes de l'écrou
de réglage et resserrer l'écrou de blocage solidement.
 Ajuster le deuxième culbuteur, au besoin.
 Replacer le cache culasse et le visser; serrer solidement
le tout.
 Replacer le couvercle moteur supérieur et le visser; serrer
solidement le tout.
AVERTISSEMENT :
S'assurer que le couvercle moteur et les autres pièces ont
été réassemblés complètement et de façon appropriée
avant de faire démarrer le moteur. Ne pas respecter
cette directive pourrait entraîner des blessures et risque
d'endommager le produit.
REMISAGE LE PRODUIT
Nous recommandons de ranger l'appareil en position
horizontale.
 Nettoyer soigneusement le produit. La remiser dans
un endroit bien aéré, inaccessible aux enfants. La tenir
à l'écart de produits corrosifs, tels que les produits
chimiques de jardinage et le sel de dégivrage.
 Lors de l'entreposage à la verticale du produit, entreposer
le moteur à la verticale pour éviter le blocage du système
